Van bướm điều khiển khí nén ON-OFF

Van bướm điều khiển khí nén On-Off là dòng sản phẩm thuộc van bướm -butterfly valve được nâng cấp sử dụng bộ điều khiển tự động bằng khí nén có khả năng hoạt động liên tục, kiểm soát lưu lượng tốt cực kì phù hợp với các hệ thống đường ống tự động hóa.

Sản phẩm hiện tại đang được sẵn nhiều tại kho hàng của XNK HT, được nhập khẩu từ các thương hiệu nổi tiếng hàng đầu thế giới như Geko, KBvalve, Haitima, Kosaplus,… có giá thành cực cạnh tranh. Nhanh tay liên hệ để nhận được các dòng van bướm khí nén On-Off, tuyến tính có chất lượng tôt nhất.

Van bướm điều khiển khí nén ON-OFF

Van bướm điều khiển khí nén On-Off cũng giống như van bướm điều khiển khí nén tuyến tính được sử dụng bộ điều khiển thông minh bằng khí nén tận dụng nguồn khí sạch sẽ an toàn môi trường để tự động hoạt động, giảm đáng kể sự can thiệp của người điều hàng giúp tiết kiệm được tối đa thời gian cũng như công sức lao động.

Van bướm điều khiển khí nén ON – OFF với thiết kế đặc trưng phần thân van có trục cửa van dạng tròn dẹt như cánh bướm có khả năng xoay chiều cánh van 90 độ cực nhanh cho phép người sử dụng hoàn toàn có thể đóng ngắt dòng chảy một cách nhanh chóng chỉ mất từ 1 đến 2s. Tên gọi On – Off là biểu thị cho trạng thái hoạt động của chúng, tương tác với dòng chảy chỉ ở 2 vị trí là mở hoặc đóng hoàn toàn.

Chính vì thế dòng van này cực kì thích hợp với các hoạt động sản xuất công nghiệp hiện nay, cùng với đó là giá thành có phần rẻ hơn nhiều so với các dạng van tự động khác như van cầu, van bi,… thì người sử dụng hiện nay đang dành cho chúng rất nhiều lời khen và tin dùng cho nhiều công trình xây dựng, dự án lớn nhỏ.

Đặc điểm nổi bật của van bướm điều khiển khí nén ON-OFF

Không phải ngẫu nhiên mà dòng van bướm điều khiển khí nén On-Off lại được ưa chuộng đến như vậy đó là nhờ những ưu điểm ưu việt mà chúng được sở hữu:

• Van bướm điều khiển khí nén On-Off có cấu tạo khá đơn giản, dễ dàng sử dụng.
• Có khả năng làm việc cực kì nhanh chóng và chính xác nhờ được vận hành bởi bộ điều khiển khí nén.
• Van bướm điều khiển khí nén On-Off hoạt động êm ái, không gây ra các tiếng động ồn phiền phức và nguồn năng lượng sạch, an toàn với môi trường, tái sử dụng nhiều lần.
• Có thể sử dụng nhiều môi trường lưu chất khác nhau từ thông thường tới khắc nghiệt nhờ được sản xuất từ các chất liệu cao cấp nhất.
• Sử dụng năng lượng khí nén an toàn, chống cháy nổ, có thể hoạt động trong khu vực cảnh báo cháy nổ hoặc nhiệt độ cao mà van bướm điều khiển điện không thực sự phát huy khả năng tốt nhất.
• Kích thước của van nhỏ gọn hơn nhiều, không cồng kềnh phức tạp như dạng van bướm điều khiển khí nén tuyến tính.
• Trọng lượng thấp có thể dễ dàng vận chuyển và lắp đặt nhiều vị trí ngay cả nơi chật hẹp hoặc có chứa chất độc hại.
• Dải kích thước của van vô cùng phong phú, mẫu mã sản phẩm đa dạng thịnh hành tạo ra nhiều sự lựa chọn cho quý khách.
• Van bướm điều khiển khí nén On-Off không đóng mở các góc nhỏ điều tiết như dạng tuyến tính nên có thể giảm thiểu được tối đa áp suất lớn gây mài mòn, biến dạng đĩa van.

Vì sao các hệ thống đường ống hiện nay lại cần sử dụng van bướm khí nén On-Off

Như chúng ta cũng đã biết thì các hệ thống đường ống công nghiệp tại các khu công nghiệp có đường kính rất lớn, truyền tải lượng lưu chất cực kì lớn nên việc điều chỉnh dòng chảy và đóng ngắt khi có sự cố trục trặc xảy ra là điều cần thiết. Nhưng áp lực đè nén vào phần đĩa van là cực kì lớn, gây ra gánh nặng cho cho dòng van bướm khí nén đóng mở tuyến tính.

Tuy nhiên thì điều này sẽ không gây ra ảnh hưởng cho van bướm điều khiển khí nén On-Off bởi cơ chế hoạt động đặc biệt của chúng là cho phép đóng hoặc mở hoàn toàn phần cánh bướm ở góc 90 độ, song song với dòng chảy lưu chất nên việc ăn mòn hay mài mòn được giảm thiểu đáng kể.

Cho phép dòng chảy lưu chất được lưu thông một cách đơn giản nhất và không bị tổn thất áp suất hay lưu lượng, không cần sử dụng các thiết bị tăng áp trở lại.Và mặc dù đóng mở cực nhanh nhưng van bướm điều khiển khí nén On-Off không gây ra các hiện tượng cực đoan như búa nước hay sốc áp nguy hiểm.

Bằng việc sử dụng các chất liệu cao cấp nhất để gia công chế tạo nên thân van và đĩa van tạo một cấu trúc cực kì vững chắc, cứng cáp và chịu áp suất tốt. Khả năng chống chịu oxi hóa, mài mòn cũng là những điểm mạnh khiến cho dòng sản phẩm này được yêu thích nhiều và tạo được độ tin cậy lớn trong lòng người dùng.

Cấu tạo và nguyên lý làm việc của van bướm điều khiển khí nén ON-OFF

Cấu tạo chi tiết của van bướm điều khiển khí nén On-OFF

Thân van bướm
Được đúc hoàn toàn từ chất liệu SuS304, SuS316, gang xám, gang dẻo, nhựa, thép WCB tạo độ cứng chịu áp lực, kháng oxi hóa, mài mòn hiệu quả. Thiết kế khung thân dạng thân tròn rỗng chứa đĩa van cánh bướm và trục nối, rìa ngoài là mặt kết nối sử dụng dạng bích, wafer hoặc Lug cực kì linh hoạt, tạo sự liên kết bền vững cho thân van trong đường ống.

Trục van

Được sản xuất từ chất liệu chính là inox hay còn gọi thép không gỉ gia công có dạng trụ tròn ẩn mình vào đĩa van và giữ cố định đĩa van trong thân để chuyển động xoay theo bộ điều khiển khí nén.

Trục van tham gia trực tiếp vào quá trình hoạt động, tại vị trí giao nhau giữa thân van với bộ khí nén hay còn được gọi là cổ van được in nổi nhiều thông số kỹ thuật cơ bản như áp lực, kích thước định danh, chất liệu cấu tạo,…

Đĩa van

Với thiết kế chìm trong dòng chảy lưu chất nên phần đĩa van này phải chịu áp suất và sự mài mòn cực kì lớn. Và điều này hoàn toàn không cần phải lo lắng bởi đĩa van được chế tạo từ inox chống gỉ sét, ít bị mài mòn hay oxi hóa, có thể sử dụng trong nhiều môi trường khác nhau.

Bộ điều khiển

Bộ điều khiển dạng khí nén được sản xuất theo tiêu chuẩn IP67 chống nước, chống bụi có thể làm việc trong nhiều điều kiện khác nhau, với phần vỏ được làm từ hợp kim nhôm cao cấp sơn phủ tĩnh điện tạo môi trường làm việc tiêu chuẩn cho các thành phần chi tiết bên trong.

Bộ phận này đảm nhiệm chức năng điều khiển mọi hoạt động của sản phẩm, nhận nguồn năng lượng khí nén từ hệ thống chuyển hóa thành động năng phù hợp xoay chuyển đĩa van liên tục từ vị trí đóng sang mở.

Nguyên lý làm việc của van bướm điều khiển khí nén ON-OFF

Van bướm điều khiển khí nén On-Off có nguyên lý vận hành trong đường ống khá đơn giản tương tự như các dòng van bướm điều khiển khí nén khác, cũng hoàn toàn phụ thuộc vào sự điều khiển của bộ điều khiển khí nén dạng On -Off được cài đặt sẵn chu trình có tính chính xác cao. Và được trình bày ngắn gọn như sau:

Bộ điều khiển khí nén nằm trên thân van được kết nối với hệ thống nguồn cấp khí, khí nén có áp lực tiêu chuẩn 3-8bar được đưa vào bên trong và bằng một loạt chuyển động lực thì chúng tác dụng lên đĩa van khiến bộ phận này quay từ vị trí đóng (0 độ) sang vị trở mở (90 độ) nhanh chóng, chưa đến 2s.

Và thông thường bộ điều khiển khí nén này được chia thành 2 dạng là tác động đơn và tác động kép.

Tác động đơn

Bộ điều khiển sẽ có thêm một lò xo ở đầu của piton, khi nguồn khí nén được đi vào khoang giữa của 2 piton trong xi lanh thì ngay lập tức áp suất sẽ tách chúng ra 2 bên theo chiều ngang về 2 đầu đồng thời lò xo sẽ bị nén chặt lại và phần trục sẽ chuyển động quay ngược chiều kim đồng hồ đưa đĩa van mở ra cho dòng chảy lưu chất lưu thông, hết 1 chu trình.

Van điện từ lắp đặt trên bộ khí nén sẽ đảo ngược chiều áp suất khí nén cung cấp vào van, các piton này sẽ chuyển động theo hướng ngược lại cùng với lực đàn hồi của lò xo đưa không khí nén bên trong ra ngoài và trục bánh răng chuyển động xoay theo chiều kim đồng hồ, đĩa van được đóng lại nhanh chóng.

Tác động kép

Hiểu đơn giản tác động kép là người điều hành sẽ cần tác động 2 lần vào bộ điều khiển để cho van bướm có thể mở ra hoặc đóng lại. Chúng ta sẽ cung cấp áp suất khí vào bên trong thông qua cửa vào (2) và ngay lập tức piton được tách ra dạt về 2 đầu xi lanh, khí nén được thải ra ngoài qua cửa xả (4), đồng thời trục bánh răng sẽ quay ngược chiều kim đồng hồ kéo theo trục chính có đĩa van được mở ra.

Và khi muốn đóng cửa van cần thực hiện nạp khí nén vào cửa (4) các piton sẽ chuyển động thu nhanh về phía giữa quanh trục của xi lanh, đương nhiên là khí nén được thải qua cửa xả (2) và trục xoay quay theo chiều kim đồng hồ, van bướm khí nén được đóng lại, ngăn chặn hoàn toàn dòng chảy lưu chất.

Và dòng van bướm điều khiển khí nén On-Off được sử dụng rộng rãi phổ biến hơn dạng còn lại bởi vì chúng có tính đa dạng và giá thành lại còn rẻ hơn nhiều.

Các dòng van bướm khí nén On-Off tiêu biểu hiện nay

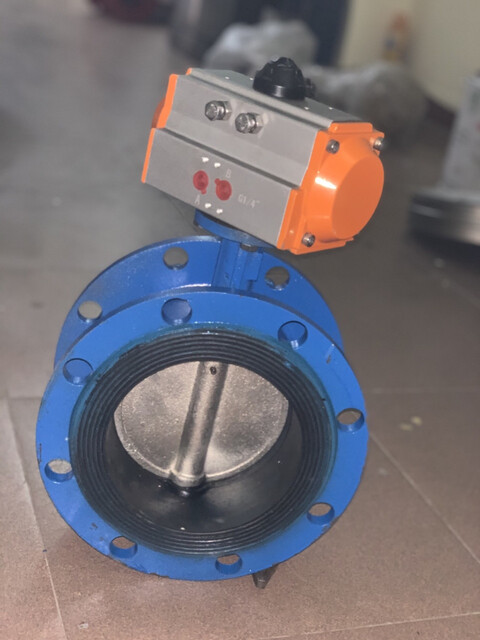

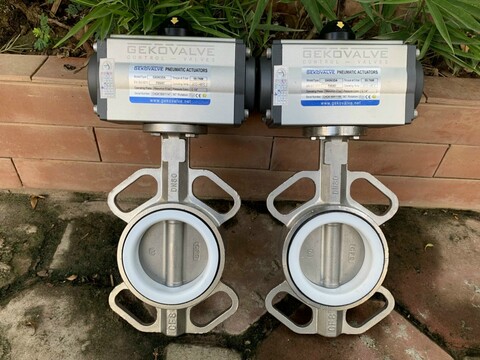

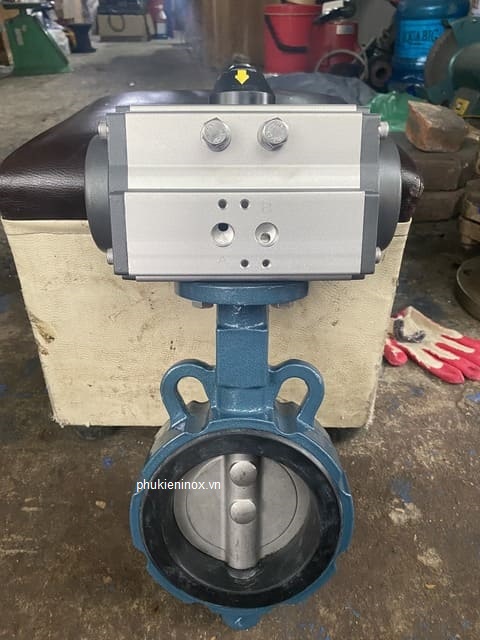

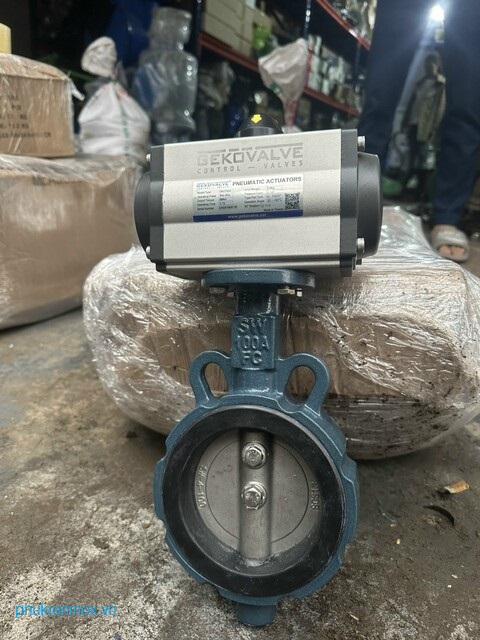

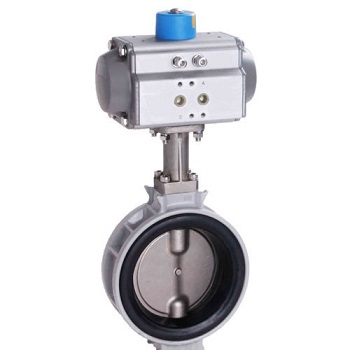

Van bướm điều khiển khí nén On-Off bằng inox	Van bướm khí nén On-Off thân gang đĩa inox	Van bướm khí nén On-Off bằng thép	Van bướm điều khiển khí nén on-off bằng nhựa
Có độ cứng chắc, chịu áp lực, chống chịu được ăn mòn tốt nhất. Không bị oxi hóa, mài mòn, màu sắc được giữ lâu dài. Phù hợp với tất cả môi trường từ thông dụng đến khắc nghiệt như hóa chất, nước muối, nước đa dạng. Giá thành cao	Cứng, bền bỉ, chịu áp lực tốt, ít bị nứt vỡ khi có áp lực cao. Được sơn phủ toàn bộ từ sơn Epoxy chống ăn mòn tăng cường độ thẩm mỹ, chịu ăn mòn, mài mòn tốt. Phù hợp với môi trường thông dụng: nước thải đã qua xử lý, nước sinh hoạt, nước sản xuất. Giá thành rẻ.	Độ cứng được đánh giá cao, chịu áp lực và nhiệt độ cực kì tốt có thể lên tới 300 độ C. Tuy nhiên thì yếu điểm là chịu hóa chất kém, dễ bị ăn mòn, mài mòn. Phù hợp với môi trường có nhiệt độ cao nhưng không có tính chất ăn mòn. Giá thành tương đối cao.	Có độ cứng nhất định, dẻo dai. Khả năng chống chịu hóa chất tốt nhất. Nên được ưa chuộng vào các hệ thống sản xuất hóa chất, chất độc hại, có tính ăn mòn mạnh. Được ưa chuộng bởi giá thành rẻ, tuổi thọ lâu dài và cực kì an toàn với nước sạch.

Top thương hiệu sản xuất van bướm điều khiển khí nén On-Off tốt nhất

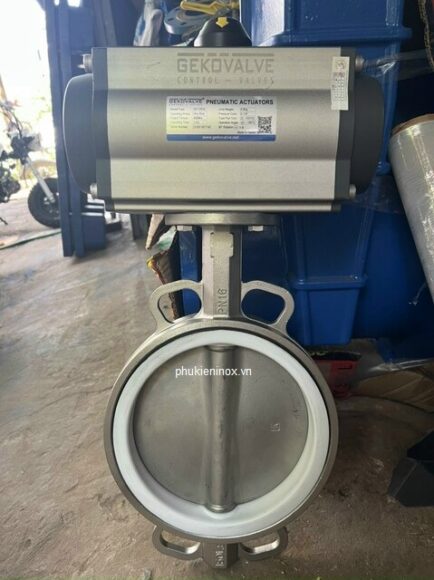

van bướm điều khiển khí nén Geko. – Đài Loan.

Van bướm khí nén On-Off Haitima – Đài Loan

Van bướm điều khiển khí nén On-Off KBvalve – Hàn quốc

Van bướm điều khiển khí nén On-Off Wonil – Hàn Quốc

Van bướm điều khiển khí nén On-Off Samwoo – Hàn Quốc

Van bướm điều khiển khí nén On-Off JMV – Hàn Quốc

Van bướm khí nén On-Off Kitz – Nhật Bản

Một số câu hỏi liên quan đến van bướm điều khiển khí nén ON-OFF

Van bướm điều khiển khí nén ON-OFF được sử dụng ở đâu

Với những ưu điểm nổi bật mà dòng van bướm điều khiển khí nén On-Off được sở hữu chúng ngày càng được ưa chuộng và lắp đặt nhiều trong các hệ thống đường ống công nghiệp lẫn sinh hoạt thay thế cho dòng van cơ năng tốn nhiều công sức, thời gian.

Có thể kể đến một vài ứng dụng nổi bật mà van bướm khí nén On-Off này được lắp đặt như sau:

• Được lắp đặt sử dụng trong các hệ thống đường ống khí, hơi nhà máy sản xuất nhằm đóng ngắt nhanh chóng khi có nhu cầu hoặc dừng dòng chảy khi có sự cố đột ngột xảy ra.
• Được sử dụng trong các đường ống cấp nước, thoát, xử lý nước thải công nghiệp, sinh hoạt tại các nhà máy xử lý nước thải.
• Sử dụng trong các ngành công nghiệp sản xuất hóa chất, chất hữu cơ, thuốc trừ sâu, chất bán dẫn, dung dịch muối, kiềm trong phòng thí nghiệm,…
• Ngoài ra thì van bướm điều khiển khí nén còn được ứng dụng đa dạng trong nhiều ngành nghề, lĩnh vực khác nữa như luyện kim, may mặc, xăng dầu,…

Khi lắp đặt, sử dụng van bướm khí nén ON-OFF cần lưu ý gì

Một số lưu ý khi lắp đặt và sử dụng van bướm điều khiển khí nén On-Off vào hệ thống nhằm đảm bảo cho quá trình vận hành được diễn ra thuận lợi và hiệu suất làm việc cũng như tuổi thọ được kéo dài lâu nhất thì người thi công cần nắm vững:

• Không nên sử dụng van bướm điều khiển khí nén On -Off cho môi trường lưu chất có chứa nhiều tạp chất, chất rắn, dạng bột hoặc dạng đặc sệt, nhớt.
• Khi sử dụng van bướm điều khiển khí nén On-Off cần cung cấp liên tục và ổn định nguồn áp suất khí cho bộ điều khiển.
• Cần thường xuyên kiểm tra và bảo dưỡng van bướm khí nén On-Off trong quá trình hoạt động, tốt nhất là từ 3 đến 6 tháng 1 lần theo khuyến nghị từ nhà sản xuất.
• Khi sử dụng van bướm điều khiển khí nén ở khu vực ngoài trời cần được che chắn bảo hộ kỹ càng cho bộ điều khiển để đảm bảo chất lượng làm việc.

Các lỗi thường gặp trong van bướm điều khiển khí nén ON-OFF và cách khắc phục

Việc van bướm điều khiển khí nén On-Off hay bất kì một dòng sản phẩm thiết bị nào trên đường ống xảy ra trục trặc sự cố là điều không thể tránh khỏi. Bởi vì trong quá trình sử dụng dài có rất nhiều tác động tiêu cực lên van, có thể là từ con người hoặc môi trường.

Lỗi: Van bướm không đóng mở được

Nguyên nhân: áp lực khí nén không cung cấp đủ tiêu chuẩn làm việc cho bộ điều khiển để piton bên trong có thể chuyển động xoay tác động lên phần trục truyền.

Cách khắc phục: kiểm tra tổng quát van bướm khí nén On-Off và nguồn cung cấp khí hệ thống, việc sử dụng máy tạo áp lực khí hay còn gọi là máy khí nén là điều vô cùng cần thiết.

Lỗi: van bướm đóng mở không đảm bảo độ kín

Nguyên nhân:

• do ốc siết chưa được siết chặt, siết chưa đều
• đĩa cánh bướm bị vướng mắc các tạp chất, cặn bã

Cách khắc phục:

• Thường xuyên kiểm tra và tiến hành vệ sinh van và chất lượng lưu chất trong đường ống.
• Cần sử dụng thêm lọc y phía trước van bướm điều khiển khí nén On-Off để loại bỏ bớt các tạp chất và cải thiện chất lượng dòng chảy trước khi đi vào.
