Van bướm điều khiển khí nén

Khi tìm hiểu về van bướm chúng ta không thể nào bỏ qua được dòng van tự động hóa sử dụng áp lực khí nén linh hoạt và ưu việt đang được săn lùng và ứng dụng cực kì phổ biến trong các hệ thống hơi, khí và nước nhằm kiểm soát và điều phối dòng chảy lưu chất được hiệu quả và chính xác nhất. Không ai khác đó chính là van bướm điều khiển khí nén.

Chúng tham gia hầu hết tất cả các ngành nghề, lĩnh vực sản xuất công nghiệp và sinh hoạt đóng vai trò quan trọng nhằm đảm bảo cho hệ thống luôn được đảm bảo ổn định và an toàn. Và hiện nay van bướm điều khiển khí nén đang là sản phẩm được quan tâm hàng đầu tại đơn vị XNK HT của chúng tôi. Để đáp ứng được tốt nhất thì kho hàng luôn được trữ sẵn sàng và được giao ngay khi hoàn tất các thủ tục thanh toán.

Đôi nét về van bướm điều khiển khí nén

Van bướm điều khiển khí nén –  Pneumatic control butterfly valve hay còn có thể gọi ngắn gọn là van bướm khí nén và còn được biết đến với nhiều tên gọi khác nhau như van cánh bướm điều khiển khí nén, van bướm đóng mở bằng khí nén, van cánh bướm khí nén, van bướm truyền động khí nén, van bướm khí nén điều khiển tự… Hiểu đơn giản là sự kết hợp hoàn hảo giữa thân van cơ và bộ điều khiển khí nén.

Và với tên gọi nào đi nữa thì dòng van bướm sử dụng áp lực khí nén từ hệ thống cung cấp vào bộ điều khiển nhằm tự động hoạt động theo sự lập trình sẵn rất chính xác và nhanh chóng, không cần sự can thiệp từ con người giúp điều tiết, kiểm soát hoặc đóng ngắt dòng chảy lưu chất trong đường ống hiệu quả nhất.

Với đĩa van xoay linh hoạt nhiều góc mở từ 0 – 90 độ (1/4) được giữ cố định và chắc chắn bởi trục – ty van nối liền hệ thống. Khi nhận được nguồn cấp khí chỉ chưa đến 3s là có thể phản hồi tín hiệu và được đánh giá cao hơn nhiều so với dạng van bướm cùng kích cỡ sử dụng bộ điều khiển bằng điện.

Van bướm khí nén được thiết kế rất đa dạng, có thể lựa chọn dòng tác động đơn hay tác động kép, dạng đóng mở ON-OFF hoặc tuyến tính tùy nhu cầu sử dụng và yêu cầu hệ thống. Không dừng ở đó thân van bướm cũng lựa chọn các chất liệu cao cấp có độ cứng, bền bỉ như inox, gang, thép và nhựa để chống chịu áp suất bên trong từ lưu chất cũng như ảnh hưởng vật lý, hóa học từ bên ngoài.

Ngoài ra van bướm điều khiển bằng khí nén này có phạm vi ứng dụng cực kì rộng, bất kì hệ thống dân dụng hay công nghiệp sản xuất có tính chất khắc nghiệt như áp suất cao, nhiệt độ lớn hay có cảnh báo cháy nổ và không gian chật hẹp,…cũng đều có thể hoạt động với hiệu suất cao nhất, đem lại lợi ích to lớn không chỉ cho hệ thống lắp đặt mà cả người dùng.

Có thể bạn cần mua: van bướm điều khiển khí nén Wonil.

Lợi ích khi sử dụng van bướm điều khiển khí nén

1.Độ chính xác cao: Van bướm khí nén được sản xuất trên dây chuyền hiện đại nhất cùng bộ điều khiển được chế tạo thông minh giúp chúng đóng mở có độ chính xác cực kì cao.

2.Tối ưu thời gian: với hành trình đóng mở nhanh chóng van bướm điều khiển khí nén đáp ứng được hiệu quả nhu cầu làm việc và tối ưu được năng lượng sử dụng.

3.Giảm chi phí nhân công: van bướm khí nén kết nối trực tiếp với hệ thống điều khiển trung tâm PLC hoặc thông qua tín hiệu analog 4 – 20mA có thể cùng lúc điều khiển nhiều thiết bị và tự động từ xa, giảm tối đa sự can thiệp từ con người.

4.Tăng cường độ tin cậy: van bướm điều khiển khí nén được áp dụng các công nghệ tiên tiến nhất và sản xuất theo tiêu chuẩn quốc tế, được kiểm định nghiêm ngặt trước khi đưa ra thị trường nên người sử dụng có thể hoàn toàn yên tâm về chất lượng, đảm bảo hoạt động ổn định lâu dài và cực kì an toàn.

5.Tăng hiệu suất công việc: cùng với nhiều thiết bị khác trên đường ống van bướm điều khiển khí nén tạo thành một hệ thống tự động hóa có khả năng làm việc liên tục với hiệu suất cao, từ đó kinh tế ứng dụng cụ thể cũng tăng đáng kể so với các dòng thủ công.

Đặc biệt hơn là van sử dụng nguồn năng lượng khí nén có độ sạch sẽ và cực kì an toàn không ảnh hưởng tới con người cũng như môi trường tự nhiên, có thể tái sử dụng nhiều lần, góp phần vào công cuộc bảo vệ ngôi nhà chung trái đất trong thời kì công nghiệp hóa – hiện đại hóa phát triển mạnh mẽ hiện nay.

Cấu tạo và nguyên lý làm việc của van bướm điều khiển khí nén

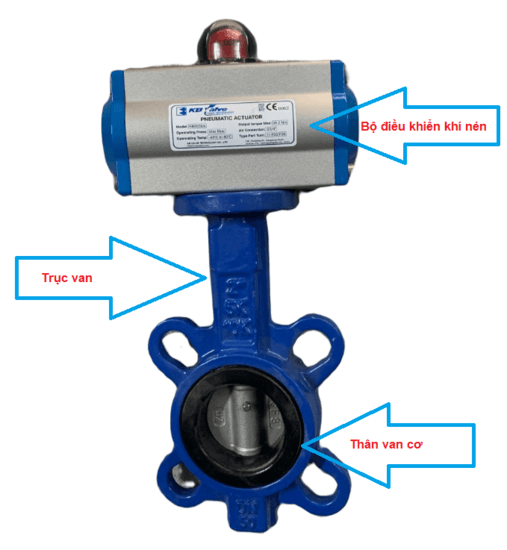

Cấu tạo của van bướm điều khiển khí nén

Thân van: là khung ”xương” có hình tròn rỗng tạo chỗ ”dựa” cho tất cả các bộ phận còn lại. Được làm từ nhiều chất liệu khác nhau như CF8, CF8M, thép WCB, UPVC, gang dẻo, gang cầu,…chịu được áp suất PN16 – PN25 và nhiệt độ max 180 độ C.

Đĩa van – cánh bướm: dạng tròn, dẹt ngang làm hoàn toàn từ chất liệu hợp kim bền hoặc thép không gỉ chịu áp suất tốt để thực hiện nhiệm vụ điều chỉnh dòng chảy theo sự điều khiển của bộ khí nén thông qua trục nối liền.

Trục – ty van: là một thanh kim loại được làm từ inox 304 kết hợp với đĩa van để đóng mở đường ống, chịu sức ép và mài mòn rất lớn trong quá trình vận hành. Đây chính là bộ phận trung gian gắn kết thành phần đĩa van với bộ điều khiển và tham gia trực tiếp vào quá trình hoạt động.

Vòng – gioăng kín: là vòng chèn vào giữa phần cánh van bướm với lòng thân van để tạo sự kết nối kín khít hơn, giảm tối đa tác động ma sát mài mòn và tiếng ồn từ quá trình chuyển động xoay tròn. Thường được làm từ chất liệu cao su nhân tạo như PTFE – teflon hoặc EDPM, NBR.

Bộ điều khiển: là bộ phận đóng vai trò quyết định trong vận hành van, được đặt tại vị trí trên cùng của thân van, bao gồm nhiều chi tiết nhỏ như: Piston, thanh trục răng, trục nối, lò xo đàn hồi (trong bộ khí nén tác động đơn), vỏ hợp đựng, nắp bảo vệ, bộ hiển thị đóng mở van, van điện từ.

Ngoài ra để tạo nên một van bướm điều khí nén hoàn chỉnh thì bulong, đai ốc, các phụ kiện kết nối,…cũng đóng vai trò cực kì quan trọng.

Nguyên lý hoạt động của van bướm điều khiển khí nén

Nguyên tắc hoạt động của van bướm khí nén phụ thuộc hoàn toàn vào bộ điều khiển và cơ chế xoay thay đổi trạng thái đĩa cánh bướm trong thân để điều chỉnh dòng chảy lưu lượng trong đường ống. Hiểu đơn giản thì van bướm khí nén sẽ có 3 trạng thái rõ ràng là đóng – mở – tiết lưu tùy theo nhu cầu sử dụng riêng biệt của ứng dụng cụ thể.

Khi van đóng: đĩa van nằm vuông góc với đường ống, hợp với lòng van tạo thành một bức tường kín ngăn hoàn toàn dòng chảy và tất cả áp suất của lưu chất sẽ tác dụng lên mặt cánh van.

Khi van mở: đĩa van xoay 1 góc max 90 độ nằm thẳng song song với đường ống, thiết kế đĩa van chìm dưới dòng chảy nên khi mở hoàn toàn dòng chảy bị chia đôi và cản trở 1 chút nhưng không đáng kể, áp suất không bị tổn thất khi qua van.

Khi van điều tiết: đây là trạng thái đĩa van được mở với các góc <90 độ và >0 độ nhằm điều tiết lưu chất với lượng nhỏ phù hợp với nhu cầu sử dụng.

Và van bướm điều khiển khí nén sẽ hoạt động theo 2 dạng chính đó là tác động đơn và tác động kép để van có thể thực hiện được việc thay đổi các trạng thái của đĩa bướm như trên.

Nguyên lý tác động đơn -Single-acting: hiểu đơn giản thì chúng ta chỉ cần cung cấp khí nén duy nhất 1 lần vào bộ điều khiển khí nén để mở van và van sẽ tự động đóng lại nhờ có lực đàn hồi của lò xo. Khi được cung cấp nguồn khí nén vào bên trong bộ điều khiển thì áp suất khí sẽ đẩy phần piston ở 2 đầu ra phía bên ngoài đồng thời khiến cho lò xo bị nén ép lại, trục xoay kéo theo đĩa van mở ra.

Và khi ngừng cung cấp khí thì áp suất bên trong piston bị mất đi, với lực đàn hồi lớn của lò xo thì chúng tự giãn ra quay về trạng thái cũ khiến cho trục xoay quay ngược trở lại và kéo theo đĩa van đóng lại, ngăn chặn toàn bộ dòng chảy lưu chất.

Nguyên lý tác động kép – Double-acting: khi sử dụng dạng này thì chúng ta cần phải cấp khí liên tục để cho van bướm đóng hoặc mở. Tức là khí muốn mở van thì cần cấp khí một lần và khi muốn đóng van thì cần cấp thêm một lần khí nữa.

Các loại van bướm điều khiển khí nén

Van bướm điều khiển khí nén bằng inox

Van bướm điều khiển khí nén bằng inox đập vào mắt người dùng là một ngoại hình cực kì bắt mắt với bề mặt trắng sáng và bóng bẩy nhờ được làm từ chất liệu cao cấp nhất – inox, được xem là vua của vật liệu công nghiệp.

Chính vì thế nên dòng van cánh bướm khí nén inox này có giá thành cao nhưng vẫn được khách hàng hiện nay vô cùng ưa chuộng và tin cậy sử dụng bởi vì chúng mang đến nhiều lợi ích to lớn như:

• Không oxi hóa, lão hóa theo thời gian.
• Không thấm nước, nứt vỡ khi có áp suất cao.
• Chịu nhiệt độ cao trong thời gian dài, không làm biến đổi chất lượng lưu chất.
• Bề mặt gia công có độ vệ sinh cao, không lắng đọng, ma sát thấp không cản trở quá trình lưu thông.
• Không dẫn điện, không nhiễm từ, chống cháy nổ.

Van bướm đóng mở bằng khí nén thép

Thép là chất liệu được sử dụng nhiều trong công nghiệp và sinh hoạt bởi ưu điểm chịu nhiệt độ cao vượt trội. Không chỉ vậy thép có còn khả năng uốn dẻo, cán mỏng dễ gia công và chịu áp suất cao cực hiệu quả. Chính vì lẽ đó nên khi được sử dụng sản xuất van bướm điều khiển khí nén chúng luôn được người sử dụng yêu thích và có độ tin cậy cao.

Một số ứng dụng phổ biến trên thị trường hiện nay mà van cánh bướm khí nén thép đang là lựa chọn hữu hiệu là hệ thống đường dẫn dầu nóng, điều tiết hơi bão hòa, kiểm soát an toàn trong đường ống sản xuất hóa chất, thuốc bảo vệ thực vật và cũng không thể thiếu trong đường ống vận chuyển nước tòa nhà, công trình xây dựng, lĩnh vực xử lý nước thải, chất thải công nghiệp.

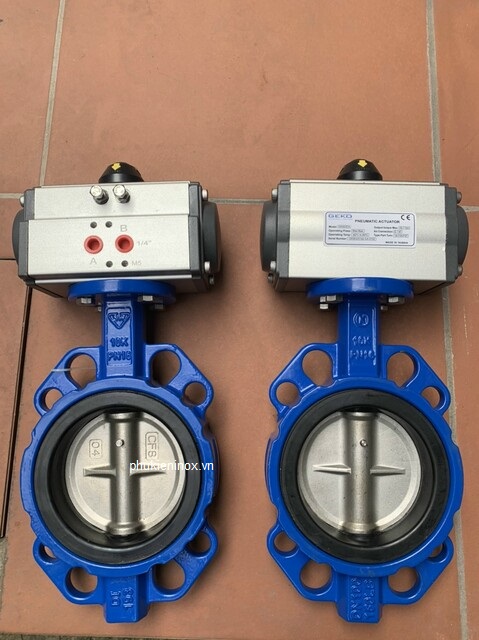

Van bướm điều khiển khí nén thân gang đĩa inox

Không phải ngẫu nhiên mà dòng van bướm điều khiển khí nén thân gang đĩa inox lại được nhiều chủ đầu tư công trình hiện nay yêu thích và lựa chọn bởi vì sản phẩm này có phần thân ưu tiên sử dụng chất liệu gang dẻo, gang cầu có độ cứng chắc và chịu lực không thua kém inox nhưng có giá thành rẻ hơn nhiều giúp tối ưu chi phí và đĩa bướm bằng thép không gỉ có khả năng làm việc ổn định trong nhiều môi trường khác nhau.

Không chỉ vậy van cánh bướm khí nén thân gang đĩa inox còn được phủ thêm một lớp sơn tĩnh điện màu xanh hoặc đen chống oxi hóa cực kì hiệu quả có thể sử dụng đa dạng trong nước thô, nước sạch, hóa chất nồng độ loãng, thường thấy nhất trong hệ thống xử lý nước thải, nước sản xuất.

Van bướm nhựa đóng mở bằng khí nén

Van bướm điều khiển khí nén bằng nhựa được sản xuất hoàn toàn từ chất liệu nhựa như PVC, UPVC, CPVC,…sở hữu trọng lượng nhẹ nhàng, mang đến sự vận chuyển và lắp đặt đơn giản và nhanh chóng. Không chỉ vậy, vật liệu này còn đem tới cho van khả năng chống chịu lưu chất có tính ăn mòn như hóa chất, nước muối, kiềm, bazo một cách hiệu quả.

Đặc biệt, van bướm điều khiển khí nén bằng nhựa còn có giá thành cực kì phù hợp, rẻ hơn nhiều so với gang, thép hay inox giúp tối ưu được chi phí đầu tư và nhiều hệ thống có thể lắp đặt sử dụng linh hoạt. Tuy nhiên trong quá trình làm việc cần chú ý nhiệt độ và áp suất, tránh vượt quá thông số cho phép dẫn tới hư hỏng.

Van bướm điều khiển khí nén inox vi sinh

Van bướm điều khiển khí nén inox vi sinh có ngoại hình hơi khác biệt so với các van bướm còn lại, sử dụng kiểu kết nối ren, kẹp clamp hoặc hàn kín để tạo sự kín cao và bền bỉ chống áp suất lớn làm rò rỉ lưu chất ra bên ngoài.

Dòng van bướm inox vi sinh đóng mở bằng khí nén này thường được xuất hiện trong các hệ thống công nghiệp đặc thù yêu cầu có độ vệ sinh cực kì nghiêm ngặt như đường ống sản xuất sữa, dược phẩm, đồ uống giải khát, rượu bia, mỹ phẩm, y tế, phòng thí nghiệm,… đảm bảo lau chùi dễ dàng, bảo dưỡng và sửa chữa đơn giản.

Van bướm điều khiển khí nén On- Off

Sở dĩ có tên gọi là van bướm điều khiển khí nén ON – OFF là bởi vì dòng van này chỉ tồn tại hai trạng thái chính là đóng hoặc mở hoàn toàn. Phù hợp với những hệ thống đường ống yêu cầu đóng ngắt dòng chảy nhanh chóng cho phép vận hành liên tục ổn định và chính xác cao, ít xảy ra các trục trặc lỗi vặt trong quá trình sử dụng.

Tuy nhiên khả năng đóng ngắt cực nhanh cũng khiến cho dòng van bướm điều khiển khí nén On-Off này có thể xảy ra tình trạng búa nước trong đường ống rất nguy hiểm và dòng chảy lưu chất vẫn sẽ bị cản lại một phần (không đáng kể) do thiết kế đặc trưng của bộ phận trục – đĩa cánh bướm.

Van bướm khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính được sử dụng trong các hệ thống yêu cầu cần điều chỉnh dòng chảy lưu chất không tối đa, các góc mở đa dạng hơn nhiều cho phép người sử dụng có thể ứng dụng theo mục đích khác nhau.

Để có thể làm được điều này thì van bướm điều khiển khí nén cần được trang bị thêm bộ tuyến tính Positiner mang cấp tín hiệu 4 – 20mA với mỗi cấp độ khác nhau sẽ tương ứng với một góc điều tiết riêng biệt. Và người vận hành có thể kiểm soát toàn bộ quá trình này một cách đơn giản thông qua tín hiệu analog gửi về tủ PLC trung tâm điều khiển.

Van bướm điều khiển khí nén tác động đơn

Ưu điểm:

• chỉ cần cấp 1 lần khí có sự tối ưu nguồn năng lượng.
• Dễ dàng vận hành và kiểm soát van chặt chẽ.
• Điều tiết cực kì chính xác theo yêu cầu đề ra.
• Thời gian phản hồi nhanh chóng.

Nhược điểm:

• Giá thành cao hơn so với dạng tác động kép.
• Phần lò xo đàn hồi bị mài mòn mạnh nên dễ bị hư hỏng cần được kiểm tra và thay mới kịp thời.

Van bướm đóng mở bằng khí nén tác động kép

Như phần trên chúng tôi cũng đã có giới thiệu qua thì chúng ta cũng đã hiểu cơ bản về dòng van bướm đóng mở bằng khí nén tác động kép này. Thiết bị này cần phải cung cấp nguồn năng lượng khí nén liên tục và lần lượt 2 lần vào mỗi đầu cấp khí khác nhau để thực hiện chu trình hoạt động.

Tuy nhiên thì van bướm điều khiển khí nén tuyến tác động kép có thể ứng dụng đa năng và linh động hơn, có thể đáp ứng được nhiều yêu cầu sử dụng và đặc biệt là với giá thành rẻ hơn nhiều so với dạng tác động kép nên việc chúng được sử dụng phổ biến rộng rãi trên thị trường là điều hoàn toàn dễ hiểu.

Top 3 van cánh bướm khí nén tốt nhất

• Van bướm điều khiển khí nén Geko – Đài Loan
• Van bướm điều khiển khí nén KB valve – Hàn Quốc
• Van bướm đóng mở bằng khí nén Haitima – Đài Loan

Ưu – nhược điểm và ứng dụng của van bướm điều khiển khí nén

Ưu điểm nổi bật của van bướm điều khiển khí nén

• Van bướm điều khiển khí nén có thiết kế nhỏ gọn, trọng lượng nhẹ hơn nhiều so với van bi hay van cổng nên thuận tiện cho việc vận chuyển và lắp đặt không tốn quá nhiều công sức cũng như thời gian.
• Cơ chế hoạt động đơn giản, tối ưu nguồn năng lượng sử dụng tiết kiệm chi phí vận hành.
• Cấu tạo từ chất liệu cứng cáp và bền có khả năng hoạt động ổn định và hiệu quả trong nhiều môi trường lưu chất như nước, hơi khí có tính chất thông thường đến khắc nghiệt.
• Dải kích cỡ của van bướm điều khiển khí nén rất rộng, phổ biến từ 50A – 1200A có thể lắp đặt với hầu hết các kích thước đường ống hiện nay trên thị trường.
• Có thể lắp đặt van tùy ý trên đường ống nằm ngang hoặc thẳng đứng, trong các không gian chật hẹp hoặc nguy hiểm không thuận tiện cho sự có mặt của con người.
• Bộ điều khiển khí nén được sản xuất theo tiêu chuẩn IP 67 kháng nước, kháng bụi bẩn, đáp ứng được yêu cầu vệ sinh.
• Đĩa van được thiết kế có khả năng xoay chiều linh hoạt 1/4 trong thân đem tới khả năng điều tiết lưu lượng cực kì hiệu quả.
• Van bướm điều khiển khí nén tích hợp nhiều chức năng, có thể vận hành và điều khiển chính xác từ xa tiết kiệm thời gian và giảm chi phí nhân công sử dụng.
• Ít trục trặc, chống cháy nổ, có tuổi thọ làm việc lâu dài, độ tin cậy cao.

Nhược điểm cần lưu ý của van bướm khí nén

Nhìn chung thì van bướm điều khiển khí nén là dòng van được dày công nghiên cứu và sáng tạo, chúng có sự ưu việt và linh hoạt hơn hẳn so với các dòng van khác. Tuy nhiên thì chúng vẫn còn tồn tại một số hạn chế nhỏ, nhưng chỉ cần lưu ý thì sẽ không làm ảnh hưởng tới quá trình làm việc:

• Van cánh bướm khí nén bị hạn chế kích cỡ, không phù hợp với đường ống có kích thước 50A trở xuống.
• Hệ thống cung cấp năng lượng khí cần đảm bảo ổn định lâu dài để hoạt động của van không bị gián đoạn.
• Do thiết kế đặc trưng của đĩa van bướm thì khi sử dụng với yêu cầu điều tiết liên tục thì độ kín đáo của van không được đánh giá cao so với van bi.
• Cần kiểm soát chất lượng lưu chất sử dụng với van, tuyệt đối không lắp đặt vào môi trường lưu chất dạng đặc sệt, tính nhớt, dạng rắn như sỏi đá hoặc có lẫn nhiều tạp chất.
• Gioăng kín trong van là nơi tiếp xúc trực tiếp với lưu chất nên rất dễ bị mài mòn, cần thường xuyên kiểm tra để đảm bảo được hiệu quả làm việc.
• Giá thành của van bướm điều khiển khí nén cao hơn so với dạng sử dụng điện.

Khả năng ứng dụng của van bướm điều khiển khí nén

Với những đặc tính kỹ thuật nổi bật chúng tôi vừa đề cập ở trên thì các bạn đã có thể tự giải đáp được cho mình thắc mắc vì sao dòng van bướm khí nén này lại có thể được sử dụng rộng rãi và phổ biến trong nhiều môi trường và lĩnh vực như thế.

Dưới đây chúng tôi sẽ trình bày một số ứng dụng van bướm điều khiển khí nén tiêu biểu mà các bạn có thể dễ dàng bắt gặp thực tế trên thị trường hiện nay như sau:

• Van bướm điều khiển khí nén được sử dụng phổ biến nhất trong các hệ thống đường ống cung cấp nước, xả thải hoặc xử lý nước sạch, nước thải,…nhằm điều phối luồng lưu chất đến các ứng dụng hiệu quả.
• Ứng dụng rộng rãi trong các hệ thống công nghiệp sản xuất ở nhiều ngành nghề và lĩnh vực khác nhau yêu cầu điều tiết lưu lượng theo yêu cầu và có độ vệ sinh nghiêm ngặt như thực phẩm, dược phẩm, mỹ phẩm, đồ dùng gia dụng, nước giải khát,…
• Van bướm điều khiển khí nén được lắp đặt tại các đường ống xử lý khí thải giúp kiểm soát áp suất cân bằng ở mức ổn định và đảm bảo an toàn.
• Không dừng ở đó van bướm đóng mở bằng khí nén được tin cậy lắp đặt trong các hệ thống làm mát công nghiệp trong các khu công nghiệp lớn giúp duy trì nhiệt độ ổn định và đáp ứng được nhu cầu sử dụng.
• Ngoài ra thì van bướm điều khiển khí nén còn được sử dụng nhiều trong các hệ thống PCCC, HVAC, chiller, hay lĩnh vực thủy điện, nhiệt điện, điện hạt nhân,…

Một số câu hỏi thường gặp trong van bướm điều khiển bằng khí nén

Các phụ kiện kèm theo van bướm điều khiển khí nén

1.Ống dẫn khí – airduct : là bộ phận không thể thiếu khi sử dụng van bướm đóng mở bằng khí nén, có chức năng dẫn nguồn năng lượng khí nén từ máy nén khí hoặc hệ thống nguồn đến các thiết bị sử dụng khí nén, ở đây chính là van bướm khí nén.

2.Công tắc hành trình – Limit switch box: hay còn được gọi là công tắc giới hạn được lắp đặt với van bướm khí nén nhằm hiển thị rõ ràng các trạng thái hoạt động tức thì của van về tủ điều khiển trung tâm PLC cho người sử dụng nắm bắt được nhanh chóng và có hướng vận hành phù hợp nhất.

3.Bộ điều khiển tuyến tính – positioner:  đối với thiết bị này chỉ sử dụng với dạng van bướm điều khiển khí nén tuyến tính, sử dụng tín hiệu analog 4 – 20mA để chỉ đạo van hoạt động với các góc mở điều tiết từ 0 – 90 độ theo yêu cầu và được báo về tủ PLC.

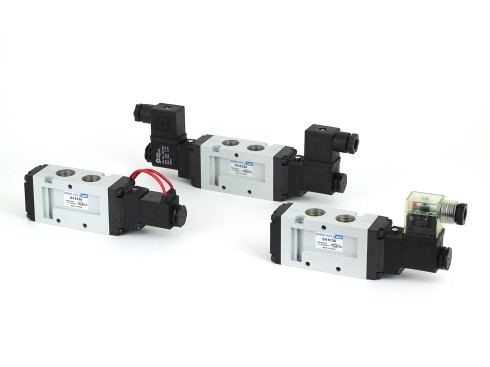

4.Van điện từ khí nén – Pneumatic Solenoid Valve: hay còn được gọi là van đảo chiều, có khả năng đóng mở hoặc điều chỉnh hướng di chuyển của luồng khí nén cung cấp từ hệ thống đến van một cách nhanh chóng và chính xác nhất. Có thể tham khảo top van điện từ đang được ưa chuộng hàng đầu hiện nay như: Van điện từ Airtac, Van điện từ ODE,…

5.Bộ lọc khí nén – Compressed Air Filter: năng lượng khí nén được cung cấp từ máy nén khí có thể lẫn nhiều tạp chất hoặc nước,…bộ lọc khí nén có chức năng loại bỏ các thành phần dư thừa này để bộ điều khiển khí nén có thể làm việc với trạng thái an toàn và ổn định nhất.

6.Đồng hồ đo áp suất – Pressure gauge:: đúng như tên gọi thì thiết bị này có chức năng đo toàn bộ áp suất hiện tại của hệ thống trong quá trình làm việc để người sử dụng có thể quan sát và kiểm soát được áp suất ở mức an toàn, vận hành hệ thống hiệu quả tốt hơn, ngăn chặn kịp thời được các trục trặc quá áp có thể gây hư hỏng.

7.Tiêu âm – absorber: van bướm điều khiển khí nén khi xả khí thường phát ra các tiếng ồn lớn gây ảnh hưởng cho hệ thống và người sử dụng. Chính vì thế tiêu âm được sử dụng nhằm giảm tối đa các tác nhân gây hại này. Chúng thường được làm từ đồng hoặc inox và kết nối đơn giản nhanh chóng thông qua kiểu nối ren trong.

8.Đầu nối nhanh khí nén – Quick connectors: là bộ phận sử dụng để kết nối giữa sản phẩm với ống dẫn khí giúp quá trình này đơn giản và nhanh chóng nhất. Đặc biệt với kiểu nối ren cực kì linh hoạt cho phép tháo rời một cách dễ dàng, thay mới hoặc bảo dưỡng không tốn nhiều công sức.

Cách lựa chọn van bướm điều khiển khí nén

1.Kích cỡ sản phẩm: kích thước đường ống với sản phẩm cần phải đồng tâm, không bị kênh để việc lắp đặt đơn giản và đảm bảo được độ kín nhất, không xảy ra tình trạng rò rỉ lưu chất làm tổn thất áp suất.

2.Thông số kỹ thuật: cần quan tâm và nắm bắt được rõ ràng áp lực và nhiệt độ mà hệ thống yêu cầu cần đáp ứng bằng bao nhiêu để lựa chọn van có thông số bằng hoặc cao hơn để đảm bảo hiệu suất làm việc tốt nhất.

3.Chất liệu van: môi trường lưu chất rất đa dạng chính vì thế khi lựa chọn van bướm điều khiển khí nén cần tham khảo ý kiến của các chuyên viên tư vấn để mua dòng phù hợp với yêu cầu mà vẫn tiết kiệm được chi phí nhất.

4.Bộ điều khiển khí nén: sản xuất nhiều dạng như tác động đơn, tác động kép, bộ tuyến tính hoặc On-Off, chính vì thế người sử dụng cần xác định rõ yêu cầu hệ thống cần sử dụng. Đây là bước quyết định đến quá trình hoạt động của van bướm điều khiển khí nén và cả hệ thống.

5.Đơn vị cung cấp: cuối cùng để có thể sở hữu được một van cánh bướm khí nén có chất lượng cao thì quý khách hàng cần tìm kiếm những đơn vị uy tín phân phối các sản phẩm chính hãng có chất lượng cao để được hỗ trợ đầy đủ chế độ bảo hành từ NSX.

Cách lắp đặt van bướm khí nén đúng kỹ thuật

Trước khi tiến hành lắp đặt van bướm khí nén thì chúng ta cần kiểm tra tổng quát van để đảm bảo không có gì bất thường xảy ra làm gián đoạn quá trình hoạt động trong hệ thống.

*lưu ý:

• hông lắp đặt van bướm điều khiển bằng khí nén tại vị trí không được cung cấp nguồn khí nén ổn định hoặc dòng chảy lưu chất có áp suất tăng giảm đột ngột như khuỷu ống hoặc máy bơm.
• Bộ điều khiển khí nén cần được hướng lên trên trời trên đường ống nằm ngang và vuông góc với đường ống thẳng đứng, thuận tiện cho quá trình hoạt động.
• Cần chuẩn bị toàn bộ dụng cụ và thiết bị hỗ trợ cho việc lắp đặt như cờ lê, mỏ siết, thước đo, kéo cắt ống, gioăng kín, mặt bích phù hợp, đai ốc,…

Và việc lắp đặt van bướm điều khiển khí nén cần tuân thủ nghiêm ngặt theo quy trình hướng dẫn của NSX và thực hiện bởi người thi công có kiến thức và kỹ thuật về sản phẩm:

Bước 1: tổng vệ sinh vị trí đã được xác định lắp đặt van và lau chùi sạch sẽ bên trong – ngoài van bướm điều khiển khí nén để loại bỏ toàn bộ các tác nhân gây hại tới chất lượng làm việc.

Bước 2: đưa van bướm đóng mở bằng khí nén vào vị trí đã được chuẩn bị, căn chỉnh cho 2 mặt bích tại 2 đầu được cân đối và kín khít nhất để tiến hành kết nối tạm thời bằng việc đưa một số các bulong qua lỗ tròn trên bích.

Bước 3: Nên chèn thêm phần gioăng làm kín cho mặt bích để tạo được độ kín tốt nhất, ngăn chặn được tình trạng rò rỉ lưu chất không mong muốn gây mất an toàn vệ sinh. Đấu nối dây cung cấp khí cho bộ điều khiển khí nén phù hợp.

Bước 4: Khi đã đảm bảo tất cả các bước thực hiện đã đảm bảo được yêu cầu, đĩa cánh bướm không bị vướng mắc hay trục trặc gì có thể siết các bulong chắc chắn nhất và tiến hành cấp khí cho bộ điều khiển đồng thời cho lưu chất đi qua vị trí lắp đặt van trên đường ống để thử nghiệm chất lượng làm việc.

Bước 5: Đánh giá và ghi chép, nếu không có gì bất thường xảy ra có thể đưa vào vận hành lâu dài. Kiểm tra thường xuyên và lưu ý thời gian để bảo dưỡng theo quy định.

Các lỗi có thể xảy ra trong van bướm đóng mở bằng khí nén

• Van bướm điều khiển khí nén không đóng hoặc mở được.
• Đĩa van cánh bướm khi đóng không đảm bảo được độ kín yêu cầu.
• Van bướm đóng mở bằng khí nén phát ra các tiếng ồn bất thường.
• Lưu chất trong đường ống bị rò rỉ ra bên ngoài.
• Bộ điều khiển khí nén của van bị hỏng.
• Lỗi kết nối van bướm điều khiển khí nén với trung tâm điều khiển PLC.
• Thân van cánh bướm khí nén bị nứt vỡ hư hỏng.

Trong quá trình sử dụng thì việc xảy ra lỗi vặt – trục trặc là điều không thể tránh khỏi bởi có rất nhiều yếu tố khách quan từ bên ngoài môi trường tác động lên van bướm điều khiển khí nén này. Chính vì thế người sử dụng không cần quá hoang mang và lo lắng, điều cần thiết là giữ bình tĩnh và kiểm tra tổng quát để có thể lên các phương án khắc phục hợp lý nhất.
