Van bi gang điều khiển điện

Van bi gang điều khiển điện là dòng van bi đúc bằng gang nguyên khối sử dụng bộ truyền động điện làm phương tiện điều khiển chính cho dòng thiết bị này, đem lại nhiều tính năng ưu việt, nâng cao hiệu suất làm việc và tối ưu hóa hệ thống đường ống.

Vậy van bi gang điều khiển điện có gì khác so với van bướm gang điều khiển điện, đặc điểm cấu tạo nổi bật và phương thức hoạt động trong hệ thống như thế nào thì bài viết dưới đây các chuyên viên kỹ thuật sẽ mô tả chi tiết nhất đến quý vị và các bạn. Cùng theo dõi nhé.

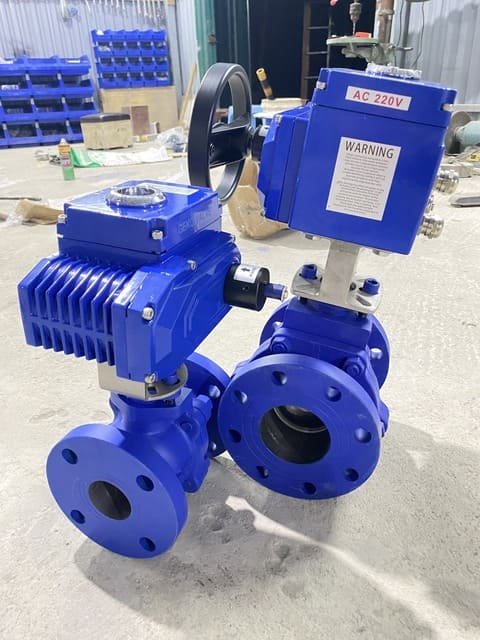

Tổng quan về van bi gang điều khiển điện

Van bi gang điều khiển điện –  Electrically Actuated Cast iron/Ductile iron Ball Valves là dòng van bi được chế tạo từ chất liệu gang rất cao cấp và đa dạng như gang cầu, gang dẻo, gang xám có độ cứng chắc cực kì cao, chịu lực và va đập tốt, ít nứt vỡ và được tin tưởng sử dụng trong môi trường nước sạch cực kì an toàn.

Van bi gang điều khiển điện sử dụng bộ truyền động điện tự động thông minh thay thế cho tay gạt truyền thống có khả năng hoạt động cực kì nhanh nhạy, áp dụng điện năng 24V, 220V hoặc 380V linh hoạt, rất mạnh mẽ làm quay trục ty van truyền động lực đến cho quả bi tròn đục lỗ xoay chuyển nhiều góc tiết lưu dòng chảy theo mục đích sử dụng, cho phép điều chỉnh, giám sát chặt chẽ từ khoảng cách xa.

Hiện nay van bi gang được xem là dòng van thông dụng nhất và được lắp đặt sử dụng nhiều trong các công trình xây dựng, hệ thống đường ống so với van bi inox điều khiển điện ở các môi trường có tính chất thông thường như nhiệt độ và áp suất không quá lớn, lưu chất ít tính ăn mòn như nước, nước sạch, dung dịch loãng, dầu,…của công nghiệp xử lý nước thải, cấp nước sinh hoạt,…

Thu hút người tiêu dùng không chỉ bởi chất lượng sản phẩm đạt chuẩn, có độ bền bỉ lâu dài mà van bi gang điều khiển điện còn có giá thành hợp lý, phù hợp với nhiều phân khúc khách hàng chính là một lợi thế to lớn của van công nghiệp này. Liên hệ với chúng tôi để nhận báo giá chính xác do sản phẩm đa dạng kích thước, mẫu mã, model, thương hiệu sản xuất,…

Có thể bạn cần tìm: van bi inox điều khiển điện.

Ứng dụng thực tế của van bi gang điều khiển điện

Van bi gang điều khiển điện với thiết kế độc đáo bi van tròn điều tiết lưu chất chính xác và đóng mở nhanh chóng cực kín khít kết hợp với chất lượng ưu việt từ vật liệu cấu tạo đã đem lại cho chúng khả năng ứng dụng cực kì đa dạng trong nhiều môi trường và hệ thống. Cùng chúng tôi điểm qua một vài hệ thống nổi bật nhất nhé.

• Van bi động cơ điện ứng dụng trong các hệ thống cấp nước sạch đô thị, đường ống nước khu chung cư cao tầng, thoát nước sinh hoạt
• Ngành công nghiệp xử lý nước thải cần được kiểm soát và điều tiết ổn định, van bi gang truyền động điện là thiết bị đóng vai trò quan trọng đó.
• Trên các đường ống của hệ thống thủy điện, thủy lợi, nhà máy nhiệt điện, điện hạt nhân với lượng lưu chất và áp lực lớn luôn cần có van bi gang điều khiển điện giúp giám sát và điều chỉnh áp suất, lưu lượng phù hợp, đảm bảo an toàn, ổn định.
• Các ngành sản xuất thực phẩm, lương thực, thiết bị gia dụng, đồ dùng y tế, dược phẩm, mỹ phẩm, may mặc,…cũng ứng dụng van bi gang điều khiển điện cực kì đa dạng và phổ biến.
• Nông nghiệp sản xuất với các hệ thống tưới tiêu cây trồng tự động, các trang trại, nông trường cũng lắp đặt các van bi gang điều khiển điện trên hệ thống.
• Không thể thiếu vắng van bi gang điều khiển điện trong các đường ống hệ thống hơi, khí như lò nung, lò hơi, thoát xả khí thải, hệ thống HVAC, chiller nhà máy.

Cấu tạo và nguyên lý làm việc của van bi gang điều khiển điện

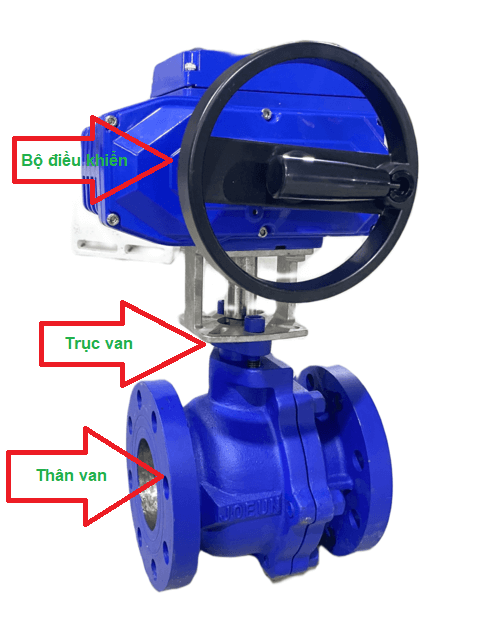

Cấu tạo của van bi gang truyền động điện

Về cơ bản thì van bi gang điều khiển điện không có gì khác so với dòng van bi điều khiển điện thông thường, được kết hợp hài hòa từ các bộ phận tương tự là thân van bi cơ và bộ truyền động điện. Dưới đây là sự phân tích các đặc điểm và vai trò chức năng của chúng.

1.Bộ truyền động điện – động cơ điện

Vị trí: được lắp đặt ở trên đầu thân van bi, giữ cố định và chắc chắn bởi trục ty van.

Chất liệu: bên ngoài là vỏ hộp đựng được làm từ hợp kim nhôm, sơn phủ tĩnh điện Epoxy đạt tiêu chuẩn IP67, IP65 kháng nước, kháng bụi. Bên trong là các chi tiết, linh kiện điện tử như bảng mạch, công tắc hành trình, công tắc giám sát, hệ thống bánh răng,..được làm từ nhiều chất liệu cao cấp khác nhau.

Chức năng: được xem là ‘’đầu não’’ của van bi gang điều khiển điện, có khả năng điều chỉnh mọi chuyển động bên trong thân van nhờ vào sự kết nối trực tiếp với hệ thống điều khiển trung tâm, sử dụng điện áp từ hệ thống 24V, 220V hoặc 380V đa dạng.

2.Thân van bi cơ

Vị trí: nằm bên dưới bộ điều khiển điện, là bộ phận có thiết kế lớn nhất, đục rỗng bên trong chứa đựng các thành phần còn lại như trục, bi van, gioăng kín, mặt bích nối.

Chất liệu: được làm hoàn toàn từ chất liệu gang cao cấp, có độ bền cơ học cao, chịu áp lực và nhiệt độ tốt, sơn phủ toàn bộ bề mặt bên trong và bên ngoài bằng sơn Epoxy xanh nâng cao khả năng chống oxi hóa, mài mòn từ môi trường và lưu chất.

Chức năng: liên kết và làm chỗ dựa cho sản phẩm, tạo không gian lưu thông cho lưu chất và kết nối van với đường ống thông qua mặt bích cực kì chắc chắn và có độ linh hoạt cao.

Nguyên lý hoạt động của van bi gang điều khiển điện

Cách thức hoạt động của van bi gang điều khiển điện hay các dòng van công nghiệp điều khiển tự động bằng điện nói chung đều phụ thuộc vào bộ động cơ điện, chỉ khi được cung cấp điện năng phù hợp vào thì mới có thể chuyển hóa thành động năng làm xoay chuyển ty van truyền động lực làm bi van đóng mở hoặc điều tiết lưu chất theo yêu cầu.

Ở trạng thái đóng hoàn toàn, bi van thiết kế với lòng ống trong tạo thành một bức tường ngăn cản lưu chất lưu thông, có độ kín chống rò rỉ lưu chất cao hơn so với van bướm hoặc van cổng. Khi mở van hoàn toàn, phần mặt đục rỗng đưa ra tiếp xúc với lưu chất cho phép dòng chảy chảy qua với tốc độ và lưu lượng tối đa.

Đặc biệt việc tích hợp điều khiển tự động, công tắc giám sát và công tắc hành trình có khả năng tự động ngắt nguồn điện khi đạt giới hạn tối đa để tránh tình trạng ngâm điện, tiêu tốn điện năng và đảm bảo an toàn, chống cháy nổ, thông báo trạng thái về phòng điều khiển thông qua tín hiệu analog 4-20mA cực kì chính xác và nhanh chóng.

Ưu – nhược điểm của van bi gang điều khiển điện

Ưu điểm nổi bật của van bi điều khiển điện bằng gang

• Van bi gang điều khiển điện có cấu tạo khá đơn giản, ít bộ phận chuyển động nên tiêu tốn điện năng thấp, tối ưu hóa chi phí vận hành
• Sử dụng điện áp thông dụng, mạnh mẽ và đa dạng phù hợp với nhiều hệ thống công nghiệp và dân dụng nước ta.
• Có thể lắp đặt van bi gang điều khiển điện nhiều vị trí và chiều hướng khác nhau trên đường ống, nhất là những khu vực chịu ảnh hưởng tiêu cực từ môi trường, không thuận tiện cho việc có mặt của người điều hành thường xuyên, giúp kiểm soát và điều chỉnh lưu lượng tốt nhất.
• Van bi gang điều khiển điện được làm từ chất liệu gang bền bỉ, có giá thành phù hợp và các đặc tính cần thiết cho một van công nghiệp cao cấp.
• Đặc trưng của dạng van bi gang động cơ điện đó là không chỉ có thể sử dụng để đóng mở nhanh mà còn điều tiết cực chính xác thông qua 2 dạng ON-OFF hoặc tuyến tính đáp ứng tốt nhu cầu sử dụng đa dạng của người tiêu dùng.
• Bộ động cơ điện được sản xuất đạt tiêu chuẩn quốc tế có thể hoạt động ổn định trong nhiều điều kiện môi trường từ thông thường tới khắc nghiệt.
• Với phạm vi ứng dụng rộng, van bi điều khiển điện bằng gang có thể lắp đặt với nhiều kích thước đường ống và kết nối bằng mặt bích cực kì chắc chắn, linh hoạt cao thuận tiện cho việc tháo dỡ vệ sinh, bảo dưỡng định kỳ.
• Van bi gang truyền động điện hoạt động ổn định, ít xảy ra các lỗi vặt khi vận hành và có khả năng chống cháy nổi, chập điện, tuổi thọ sử dụng dài lâu.

Nhược điểm của van bi gang động cơ điện

Bên cạnh đó thì van bi gang điều khiển điện cũng còn tồn tại một vài hạn chế nhỏ như:

• Không thể sử dụng van bi điều khiển điện bằng gang vào các môi trường lưu chất bẩn, có chứa nhiều tạp chất, chất đặc nhớt.
• Van bi gang điều khiển điện bị hạn chế kiểu kết nối, chỉ có mặt bích.
• Phản hồi tín hiệu nhanh nhưng vẫn đứng sau dạng van bi điều khiển khí nén, chỉ chưa đầy 2s khi được cấp nguồn.
• Van bi gang truyền động điện có giá thành cao hơn so với các van bi truyền thống, điều khiển cơ năng.
• Van bi gang động cơ điện có thể bị ăn mòn, oxi hóa nếu sử dụng vào các môi trường có tính ăn mòn mạnh, lưu chất có tính axit cao như hóa chất, nước muối, dung dịch bazo, kiềm.

Hướng dẫn đấu nối bộ động cơ điện van bi gang

Việc thi công lắp đặt van bi gang điều khiển điện khá phức tạp và cần được thực hiện bởi người có chuyên môn cao, hiểu biết về sản phẩm và tuân thủ nghiêm ngặt các hướng dẫn đến từ nhà sản xuất để đảm bảo rằng không xảy ra các tình trạng trục trặc không mong muốn, đảm bảo chất lượng sản phẩm và hiệu suất làm việc.

Đối với bộ điều khiển điện dạng On-Off

Nhìn vào hình vẽ minh họa sơ đồ bảng mạch của van bi gang điều khiển điện thì chúng ta có thể thấy được chúng có kí hiệu từ ô tròn từ 2 đến 10, được hiểu đơn giản như sau:

Dây trung tính là ô tròn số 2, cần được kết nối với dây nóng là ô tròn số 3 để mở van, cho phép lưu chất có thể lưu thông. Và khi kết nối với dây nóng là ô tròn số 4 thì sẽ đóng van, ngăn chặn dòng chảy lưu chất.

Dây đèn báo sẽ là ô tròn số 5 và 6, sẽ được kết nối trực tiếp với đèn báo tủ điều khiển và hiển thị trạng thái làm việc hiện tại cho người vận hành nắm bắt nhanh chóng và chính xác nhất.

Dây tín hiệu trạng thái sẽ là ô tròn số 7, 8 và 9, cũng được kết nối với tủ PLC hoặc các thiết bị giám sát khác để truyền tín hiệu analog 4-20mA liên tục về trạng thái hoạt động và chúng ta dựa vào đó để điều chỉnh cho phù hợp nhất.

Dây nối đất được đánh số 10, có chức năng đảm bảo an toàn cho hệ thống và người sử dụng, giảm thiểu các rủi ro về điện trong quá trình hoạt động.

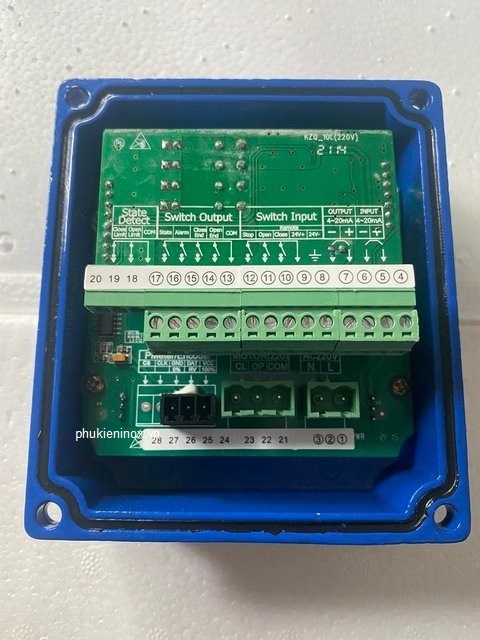

Đối với bộ điều khiển điện dạng tuyến tính

Đối với bộ động cơ điện tuyến tính của van bi gang điều khiển điện sẽ có phần phức tạp hơn một chút, chúng được kí hiệu 28 ô tròn và chức năng cụ thể như sau:

Dây 1, 2 và 3 là dây nguồn điện, kết nối với hệ thống, nhận điện áp phù hợp với model để van bi gang điều khiển điện có thể hoạt động được.

Dây 4, 5 là dây tín hiệu vào, nhận các thông báo điều khiển từ hệ thống trung tâm tới van để bi van đóng, mở hoặc điều tiết theo yêu cầu.

Dây 6 và 7 là dây truyền tín hiệu ra từ động cơ điện về tủ điều khiển trung tâm giúp kiểm soát và giám sát hiệu suất hệ thống, tình trạng van.

Dây 25, 26 và 27 là các dây điện nối trực tiếp với màn hình hiển thị để hiển thị các thông số hoạt động và chỉ số hiệu suất hệ thống, cho người sử dụng nắm bắ được tại vị trí lắp đặt một cách dễ dàng.

Nên lựa chọn van bi gang điều khiển điện hay van bướm gang điều khiển điện

Nếu như các bạn là người mới tiếp cận với các dòng van công nghiệp sẽ bị phân vân giữa các dòng thiết bị, không biết nên lựa chọn sản phẩm nào cho phù hợp với mục đích sử dụng và yêu cầu hệ thống. Thì các chuyên viên kỹ thuật xin được giải thích và hỗ trợ các bạn lựa chọn khi liên hệ trực tiếp với chúng tôi qua số Hotline đang được ghim dưới màn hình.

Van bi gang điều khiển điện được xem là dòng van có khả năng điều tiết cực chính xác với đĩa van tròn, vừa chịu áp suất tốt lại cho phép lưu chất lưu thông với tốc độ, lưu lượng tối đa, khi đóng kín thì có độ kín cao hơn, chuyên dụng cho hệ thống hơi và khí.

Van bướm tuy có khả năng điều tiết nhưng không nên điều chỉnh ở trạng thái này lâu dài, thiết kế cánh bướm mỏng dẹp có thể bị biến dạng nếu có áp suất quá lớn tác động và không đảm bảo độ kín khít hoàn toàn, lưu chất thường là chất lỏng, ít dùng với hơi và khí.

Tuy nhiên thì van bướm gang lại có giá thành rẻ hơn van bi và tối ưu không gian tốt hơn do thiết kế cắt giảm diện tích ống dẫn và có trọng lượng nhẹ hơn nhiều. Nhưng do trục đĩa van nằm chắn dòng chảy nên một phần lưu lượng sẽ bị tổn thất khi đi qua.

Còn đối với van bi gang động cơ điện chúng ưu việt ở chỗ là nếu áp suất đầu vào với đầu ra có sự chênh lệch thì chúng vẫn có thể đóng mở và điều tiết tốt, hiệu quả nhưng van bướm thì cần sử dụng thêm một van bypass để ổn định lại áp suất.

Nói tóm lại, van bi gang điều khiển điện và van bướm đều linh hoạt và giá thành phù hợp với nhiều hệ thống. Khi lựa chọn cần căn cứ vào phạm vi, quy mô, môi trường, yêu cầu hệ thống và mục đích sử dụng của từng ứng dụng cụ thể để lựa chọn cho phù hợp nhất, tối ưu chi phí đầu tư và vận hành.
