Van bướm tín hiệu điện là gì

Van bướm tín hiệu điện là một dòng van thông minh, được tích hợp khả năng truyền thông tin nhanh đến cho hệ thống điều khiển trung tâm các trạng thái đóng mở của van trong hệ thống. Tuy nhiên thì nhiều người sử dụng chưa thực sự hiểu rõ đặc điểm cấu tạo và nguyên lý của thiết bị cơ khí này.

Vậy bài viết dưới đây sẽ cung cấp tất tần tật các thông tin cần thiết về van bướm tín hiệu điện cho các bạn đọc, giúp việc lựa chọn đơn giản và phù hợp cho hệ thống nhất.

Van bướm tín hiệu điện là gì

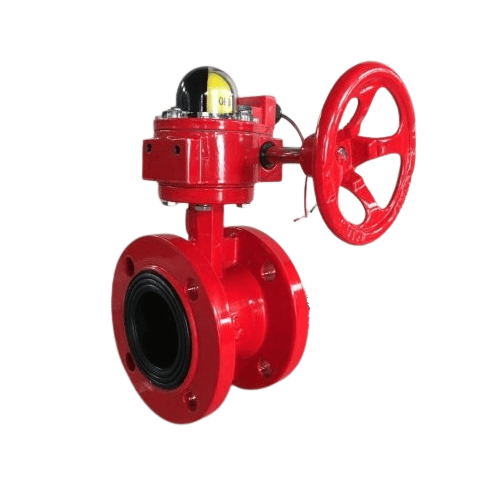

Van bướm tín hiệu điện – electric signal butterfly valve là thiết bị thuộc dòng van bướm cơ điều khiển bằng tay quay vô lăng, có thiết kế đặc biệt hơn là sự kèm theo của bộ truyền phát tín hiệu điện tới trung tâm điều khiển từ xa. Điều này giúp cho người sử dụng có thể nhận biết được nhanh chóng trạng thái làm việc bên trong đường ống mà không cần đi tới trực tiếp vị trí lắp đặt.

Với chất liệu chính thường là gang cùng đĩa van bằng inox cao cấp cho phép van bướm tín hiệu điện này hoạt động trong nhiều môi trường lưu chất khác nhau. Cùng với đó là lớp sơn tĩnh điện Epoxy màu đỏ nâng cấp khả năng chống oxi hóa, mài mòn hiệu quả.

Van bướm tín hiệu điện được sử dụng nhiều trong các hệ thống phòng cháy chữa cháy, hệ thống sprinkler – vòi phun nước cho từng khu vực được lắp đặt nhiều trong các nhà máy, khu công nghiệp lớn nhỏ, nhằm có thể tự động phun dập cháy khi có sự cố xảy ra.

Với dải kích cỡ rộng, phổ biến từ DN50 đến DN500 có thể lắp đặt với nhiều kích thước ống dẫn từ nhỏ đến lớn, kiểu kết nối mặt bích hoặc Wafer có độ chắc chắn cao và cực kì linh hoạt, khả năng đóng mở nhanh và điều tiết lưu chất chuẩn chỉnh theo yêu cầu.

Thông số kỹ thuật của van bướm tín hiệu điện

• Tình trạng: sẵn nhiều.
• Chế độ bảo hành: 12 tháng.
• Kích cỡ: Dn50-Dn500.
• Chất liệu van: gang, gang cầu, gang dẻo.
• Đĩa van: CF8.
• Trục van: thép không gỉ.
• Sơn: epoxy màu đỏ
• Kiểu điều khiển: tay quay vô lăng.
• Kết nối: wafer.
• Tiêu chuẩn: BS, JIS
• Áp lực làm việc: PN16, 16bar.
• Nhiệt độ làm việc: max 120 độ C.
• Môi trường ứng dụng: nước sản xuất, nước sạch, nước sinh hoạt,…
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia
• Cung cấp: CO-CQ, catalogue.

Vì sao nên sử dụng van bướm tín hiệu điện

Van bướm là một dòng van 2 chiều có thể lắp đặt được nhiều vị trí trên đường ống, trên cao, dưới thấp, khu vực chật hẹp hoặc chôn ngầm, các vị trí không thuận tiện cho việc quan sát thường xuyên. Điều này gây ra sự khó khăn cho việc kiểm soát và vận hành hệ thống.

Chính vì thế van bướm tín hiệu điện được nhà sản xuất phát triển và chế tạo để đáp ứng được nhu cầu sử dụng đa dạng của người tiêu dùng.

Công dụng của van bướm tín hiệu điện trong hệ thống:

• Van bướm tín hiệu điện giúp con người nắm bắt được các trạng thái hoạt động bên trong hệ thống một cách nhanh chóng nhất và tiết kiệm thời gian, công sức nhờ khả năng truyền tải thông tin tới phòng điều khiển, các thiết bị kết nối thông minh.
• Quản lý và giám sát hệ thống hiệu quả hơn, phát hiện kịp thời và khắc phục các trục trặc ngăn chặn các tổn thất to lớn cho hệ thống.
• Van bướm tín hiệu điện được sử dụng chính trong các hệ thống PCCC nên còn được gọi là van giám sát PCCC kết nối với còi hoặc cảnh báo đèn báo hiệu, trong hệ thống sprinkler.

Đặc điểm cấu tạo và nguyên lý hoạt động của van bướm tín hiệu điện

Cấu tạo chi tiết của van bướm tín hiệu điện

Cấu tạo của van bướm tín hiệu điện có phần hơi phức tạp hơn van bướm điều khiển tay quay thông thường, được trình bày như sau:

Thân van: đúc hoàn toàn từ chất liệu gang cao cấp có độ cứng cao, bền bỉ và được sơn phủ tĩnh điện chống oxi hóa. Thiết kế khung tròn rỗng chứa các bộ phận còn lại và chịu được áp suất, nhiệt độ cao, không biến dạng.

Trục van: là một trục dài nối giữa bộ điều khiển tay quay với đĩa van và được làm từ hợp kim thép không gỉ để có thể chống chịu được áp lực, sự mài mòn khi tham gia vào quá trình truyền động lực quay góc van.

Đĩa van: thiết kế bản tròn, dẹt mỏng như cánh bướm, được giữ cố định bởi đĩa van và nhận tín hiệu quay góc linh hoạt ¼ từ trục để đóng – mở van điều chỉnh dòng chảy lưu chất.

Gioăng kín: là một vòng tròn được làm từ cao su tổng hợp PTFE hoặc EPDM bao quanh lấy các bộ phận bên trong thân van để giảm ma sát khi đóng van và tạo độ kín, chống rò rỉ lưu chất qua van.

Bộ tay quay: thiết kế bộ điều khiển có dạng tay quay vô lăng, sử dụng sức người để vận hành van hoạt động. Với sự hỗ trợ đắc lực từ hộp số trợ lực bên trong nên có moment xoắn thấp, không tiêu tốn nhiều sức lực.

Đầu tín hiệu điện: được nằm bên trên bộ tay quay, kết nối với trung tâm điều khiển bằng các dây tín hiệu điện, khi van đóng hoặc mở bộ phận này có khả năng tự động nhận biết và truyền tín hiệu về để người sử dụng nắm bắt nhanh chóng.

Đặc điểm của gang – chất liệu cấu tạo van bướm tín hiệu điện

Gang là vật liệu được sử dụng phổ biến trong ngành cơ khí chỉ đứng sau inox, đặc biệt là trong sản xuất chế tạo van công nghiệp bởi chúng sở hữu các đặc tính ưu việt như:

• Gang có tính đúc cao, chịu nén, chịu tải trọng tĩnh cực kì tốt
• Khả năng tạo hình cực kì tốt, gia công chi tiết phức tạp
• Có độ bền nén cực kì cao và cứng chắc, chịu va đập, dẻo dai ít nứt vỡ
• Khả năng chịu mài mòn tốt, thường được sơn phủ Epoxy để nâng cấp khả năng chống chịu oxi hóa, làm việc đa dạng môi trường.
• Có giá thành rẻ, tiết kiệm chi phí sản xuất và đầu tư

Nguyên lý hoạt động của van bướm tín hiệu điện

Cơ chế hoạt động của van bướm tín hiệu điện khá dễ hiểu, xoay quanh việc đóng mở đĩa van bướm bên trong thân, được điều khiển hoàn toàn trực tiếp bằng chính sức người thông qua bộ tay van, được trình bày như sau:

Quá trình mở van: khi tác động lực vào vô lăng điều khiển theo chiều hướng dẫn trên tay van thì hệ thống bánh răng cùng trục van truyền lực làm cho cánh bướm được dần dần mở. Đến khi mở ở góc 90 độ thì đầu tín hiệu điện sẽ phát đi một tín hiệu đến phòng điều khiển thông báo cho người điều khiển trạng thái hiện tại của van.

Quá trình đóng van: chỉ cần tác động ngược lại khi mở van, đĩa bướm sẽ được quay theo mà đóng van lại, ngăn chặn dòng chảy lưu chất. Khi đóng hoàn toàn thì đầu tín hiệu điện cũng sẽ truyền một tín hiệu  về phòng điều khiển.

Ưu – nhược điểm của van bướm tín hiệu điện

Ưu điểm của van bướm tín hiệu điện

• Van có cấu tạo đơn giản, dễ sử dụng và không đòi hỏi trình độ kỹ thuật.
• Thiết kế chắc chắn, thịnh hành phù hợp với yêu cầu sử dụng của đa số người tiêu dùng hiện nay.
• Tích hợp tính năng thông minh, thông báo cho người sử dụng trạng thái hoạt động của van trong đường ống nhanh chóng và chính xác nhất giúp quản lý hệ thống hiệu quả.
• Điều khiển bằng tay quay vô lăng không tiêu tốn nhiều sức lực như kiểu tay gạt – mỏ vịt nhờ được kết hợp với hộp số trợ lực.
• Với kích thước nhỏ gọn hơn nhiều so với các dạng van điều khiển điện, không chiếm nhiều diện tích đường ống lắp đặt.
• Trọng lượng nhẹ, dễ dàng vận chuyển, bảo dưỡng và thay thế đơn giản.
• Kiểu kết nối thông dụng bằng kẹp bích-Wafer vừa chắc chắn lại linh động.
• Tuổi thọ sử dụng lâu dài, ít xảy ra các trục trặc hoặc hư hỏng trong quá trình sử dụng.
• Van có giá thành rẻ.

Nhược điểm của van bướm tín hiệu điện

• Cần kết nối với nguồn điện, đảm bảo sự ổn định và không bị ngắt đột ngột.
• Cần lưu ý việc bảo đảm an toàn chập cháy khi sử dụng điện trong các môi trường có nhiệt độ cao.
• Điều khiển bằng tay quay vô lăng có chu trình hoạt động khá chậm, không phù hợp với các hệ thống yêu cầu đóng ngắt nhanh.
• Van bướm tín hiệu điện phù hợp với các kích thước nhỏ vì trong các đường ống lớn có áp lực cao gây khó khăn cho việc điều khiển, tốn nhiều công sức.
• Chỉ có thể thông báo trạng thái làm việc của van, không thể điều khiển van từ vị trí xa.

Các van bướm tín hiệu điện nổi bật nhất

Van bướm tín hiệu điện AUT, ARV

Van bướm tín hiệu điện AUT, ARV là các thiết bị van vòi đến từ thương hiệu nổi tiếng của Malaysia. Được ưa chuộng tại thị trường Việt Nam bởi chất lượng sản phẩm cao nhưng có giá thành phù hợp. Hiện đang sẵn các kích thước DN50 đến DN500, sử dụng nguồn điện 24VDC, khả năng chịu nhiệt độ lên tới 120 độ C và áp suất 16bar.

Van bướm tín hiệu điện Wonil

Wonil là ‘’ông lớn’’ trong lĩnh vực thiết bị van vòi, phụ kiện ngành nước tại Hàn Quốc. Van bướm tín hiệu điện Wonil là sản phẩm nổi bật của hãng này, được người tiêu dùng nước ta ưa chuộng bởi chất lượng ưu việt, dịch vụ khách hàng chu đáo.

Không chỉ vậy van bướm tín hiệu điện Wonil có mẫu mã thiết kế đặc trưng không dễ lẫn lộn, cực kì bền đẹp và chắc chắn. Hoạt động ổn định và an toàn có tuổi thọ sử dụng lâu dài. Chính vì thế nên giá thành của chúng thường cao hơn mặt bằng chung cũng là điều dễ hiểu.

Van bướm tín hiệu điện Shinyi

Van bướm tín hiệu điện Shinyi đến từ thương hiệu hàng đầu của Đài Loan. Các sản phẩm của hãng sản xuất này rất được lòng khách hàng hiện nay bởi giá thành rẻ, thiết kế thịnh hành và chất lượng cao mà kích thước lại đa dạng. Tuy nhiên thì cần chú ý không nên lắp đặt vào các môi trường, hệ thống có tính chất khắc nghiệt bởi độ bền bỉ của sản phẩm này không cao.

Một số lưu ý khi sử dụng van bướm tín hiệu điện

• Lựa chọn van bướm tín hiệu điện phù hợp với kích thước đường ống, lưu lượng dòng chảy, áp suất và nhiệt độ làm việc.
• Lắp đặt van bướm tín hiệu điện theo đúng hướng dẫn kỹ thuật và bảo dưỡng định kỳ để đảm bảo hoạt động hiệu quả và an toàn.
• Sử dụng nguồn điện phù hợp với model và yêu cầu sử dụng.
• Cần thường xuyên kiểm tra van bướm tín hiệu điện để phát hiện nhanh chóng và khắc phục kịp thời các sự cố, tránh tổn thất cho hệ thống.
• Không nên sử dụng van bướm tín hiệu điện vào các hệ thống môi trường lưu chất có tính oxi hóa – ăn mòn mạnh do thân van sản xuất từ chất liệu gang.
• Không nên để van ở chế độ điều tiết lưu chất trong thời gian dài vì đặc trưng thiết kế cánh van, điều này có thể làm cho bộ phận này biến dạng, không đảm bảo được độ kín đáo khi đóng.

Hướng dẫn lắp đặt van bướm tín hiệu điện

Để lắp đặt van bướm tín hiệu điện vào hệ thống một cách chính xác theo yêu cầu kỹ thuật, người thi công cần tuân thủ quy trình theo hướng dẫn của nhà sản xuất hoặc tham khảo qua các bước mà chuyên viên kỹ thuật cung cấp:

Bước 1 : Xác định vị trí lắp đặt van bướm tín hiệu điện phù hợp với mục đích sử dụng và sử dụng các thiết bị để đo cắt ống, sao cho khoảng cách tạo ra vừa bằng đường kính danh nghĩa của van.

Bước 2 : Vệ sinh làm sạch đường ống và mặt kết nối của van rồi tiến hành liên kết chúng với nhau. Đảm bảo không còn cặn bẩn, rác thải tại vị trí kết nối làm ảnh hưởng tới sự liên kết, có độ kín cao và chống rò rỉ bằng gioăng đệm PTFE.

Bước 3 : Đưa van bướm tín hiệu điện vào đường ống, căn chỉnh sao cho hai mặt bích ống cân đối và cố định bằng các bu lông đai ốc. Lưu ý đặt gioăng kín chống rò rỉ vào giữa mặt bích ống và mặt bích van trước rồi mới cố định van chắc chắn.

Bước 4 : Cần kiểm tra sau lắp đặt xem còn bước nào sai sót hay không và tiến hành chạy thử nghiệm. Nếu xảy ra các lỗi hoặc chưa đáp ứng được nhu cầu sử dụng cần ngắt hệ thống và lắp đặt lại.

Sau khi lắp đặt chúng ta cần thực hiện kiểm tra van bướm tín hiệu điện và bảo dưỡng thường xuyên để có thể kịp thời phát hiện các trục trặc và khắc phục nhanh chóng ngăn chặn các tổn thất cho hệ thống.
