Van điều khiển khí nén – sự lựa chọn tối ưu cho hệ thống

Van điều khiển khí nén là dòng van công nghiệp hiện đại được tích hợp cho các hệ thống tự động hóa nhằm tối ưu hóa quy trình sản xuất, tăng năng suất, và tiết kiệm các chi phí vận hành không cần thiết như các dòng van điều khiển thủ công.

Từ đây có thể nói rằng van điều khiển khí nén là một giải pháp tăng hiệu quả kinh tế và đảm bảo sự an toàn cho ứng dụng của bạn. Và bài viết dưới đây sẽ giúp người sử dụng có thể hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và các ứng dụng đa dạng của loại van điều khiển bằng khí nén trong các quy trình công nghiệp khác nhau.

Tìm hiểu chung về van điều khiển khí nén

Van điều khiển bằng khí nén là gì? Đây là tên gọi chung của các sản phẩm van công nghiệp điều khiển tự động bằng áp suất khí nén, trong tiếng Anh là Pneumatic control valve, có khả năng thực hiện đóng mở, điều khiển linh hoạt cho nhiều môi trường lưu chất khác nhau một cách chính xác và nhanh chóng nhất.

Van điều khiển khí nén được phân chia thành 2 loại điều khiển chính là tác động đơn và tác động kép để hoạt động theo các dạng cơ bản là ON-OFF hoặc tuyến tính. Tùy theo nhu cầu và điều kiện hệ thống mà lựa chọn sao cho phù hợp và tối ưu hiệu quả sản xuất.

Van điều khiển bằng khí nén thay thế con người hiện thực hóa điều khiển và kiểm soát lưu lượng ổn định, an toàn cho các môi trường không có nguồn điện ổn định, nguy hiểm cháy nổ hoặc điều kiện làm việc ẩm ướt, ăn mòn do khí nén không bị ảnh hưởng bởi độ ẩm, muối mặn hay các chất hóa học.

Hình ảnh thực tế van điều khiển khí nén

Tham khảo các hình ảnh của van khí nén được ghi lại bởi những kỹ thuật viên, nhân viên bán hàng của XNK HT tại kho hàng để có cái nhìn trực quan và thuận tiện hơn trong quá trình lựa chọn các sản phẩm phù hợp với nhu cầu sử dụng.

Thông số kỹ thuật của van điều khiển khí nén

Công dụng của van điều khiển khí nén

Van điều khiển khí nén được sử dụng để thực hiện các chức năng đóng mở nhanh hoặc điều khiển dòng chảy của lưu chất trong đường ống một cách tự động bằng áp suất khí nén, giảm thiểu tối đa sự can thiệp từ bên ngoài của con người.

Ưu tiên sử dụng để kiểm soát, quản lý các hệ thống đường ống dẫn truyền lưu chất có tính độc hại, hóa chất cao hoặc khu vực cảnh báo nguy hiểm cho sức khỏe và tính mạng của người vận hành.

Tích hợp với các hệ thống tự động hóa để thực hiện điều chỉnh dòng chảy theo yêu cầu tốc độ phản hồi nhanh, đáng tin cậy và đồng hồ với các sản phẩm khác để thực hiện quy trình sản xuất hiệu quả.

Cấu tạo và nguyên lý hoạt động của van điều khiển khí nén

Mặc dù có nhiều biến thể về thiết kế và ứng dụng để phù hợp với từng yêu cầu cụ thể, các loại van điều khiển khí nén đều có chung cấu tạo và hoạt động dựa trên sự tương tác giữa áp suất khí nén và các bộ phận cơ khí bên trong thân van. Dưới đây chúng tôi sẽ trình bày cụ thể trong từng phần để quý bạn đọc có thể hình dung một cách đơn giản và dễ hiểu nhất có thể.

Cấu tạo chung của van điều khiển khí nén

1.Phần điều khiển khí nén

Dễ dàng nhận biết bằng mắt thường, chúng được đặt trên thân van với một giá đỡ chắc chắn, có thể tháo rời dễ dàng để thực hiện bảo dưỡng hoặc sửa chữa khi hư hỏng.

Và cấu tạo chi tiết của bộ truyền động khí nén bao gồm:

Chưa hết, đi kèm cùng với bộ điều khiển khí nén là những phụ kiện: bộ tuyến tính – positioner, tiêu âm, van điện từ, bộ lọc khí, các dây dẫn và đầu nối nhanh.

2. Phần van cơ học

Kết hợp đầu điều khiển khí nén cho nhiều dạng thân van khác nhau như van bướm, van bi, van cầu, van cổng, van y xiên,…để thực hiện đóng mở đĩa van bằng áp suất khí thay vì vận hành thủ công như các bộ điều khiển truyền thống.

Và hầu hết các van cơ học này đề được cấu tạo theo một môtip đơn giản như sau:

Ngoài ra thì vòng đệm, bu long, đai ốc,…là những thành phần phụ nhưng không kém phần quan trọng để tạo nên một sản phẩm hoàn chỉnh.

Nguyên lý hoạt động của van điều khiển khí nén

Van điều khiển khí nén có nguyên lý hoạt động khá đơn giản, dựa trên việc chuyển đổi năng lượng khí nén thành chuyển động cơ học để điều khiển dòng chảy của chất lỏng hoặc khí. Và như trên cũng đã nói sơ qua về việc đầu truyền động khí nén được thiết kế thành 2 dạng cơ bản là tác động đơn và tác động kép, cụ thể như sau:

Dạng khí nén tác động đơn: hiểu đơn giản, đơn có nghĩa là một và chúng ta chỉ cần thực hiện cấp khí nén duy nhất một lần khí nén cho đầu điều khiển để kích hoạt chúng tạo ra cơ năng giúp cho van hoạt động. Việc còn lại là chức năng của bộ phận lò xo được tích hợp bên trong sẽ giúp các thành phần trở lại vị trí ban đầu.

Dạng khí nén tác động kép: ở dạng này chúng ta sẽ cần cung cấp cho van tới 2 lần khí nén để chúng có thể đóng hoặc mở theo yêu cầu sử dụng. Nếu cổng A cấp khí thì khí nén sẽ được xả ra theo cổng B và ngược lại. Thiết kế lặp lại cao và sự tuần hoàn khí nén này đảm bảo tính an toàn và ổn định cho thiết bị. Đặc biệt, không yêu cầu cấp nguồn khí liên tục để giữ nguyên vị trí và tính phù hợp với quy trình sản xuất nên được các van khí nén tác động kép được ứng dụng vô cùng phổ biến.

Các dòng van điều khiển khí nén hiện nay

Van điều khiển khí nén ON-OFF

Với giá thành rẻ hơn dạng van tuyến tính và cấu tạo đơn giản, dễ sử dụng do đó van điều khiển khí nén ON-OFF được nhiều người sử dụng lựa chọn sử dụng cho hệ thống sản xuất của mình để thực hiện đóng mở đường ống nhanh chóng nhất. Thiết kế và cài đặt góc mở cho các đĩa van trong thân mở duy nhất 2 vị trí cơ bản là 0 độ (đóng hoàn toàn) và 90 độ (mở hoàn toàn).

Van đóng mở bằng khí nén tuyến tính

Còn được gọi là van khí nén đóng mở theo góc cài đặt, được trang bị thêm Positioner hay còn gọi là bộ tuyến tính giúp giám sát và thông tin về trạng thái làm việc của van về trung tâm điều khiển để người sử dụng có thể nhận biết nhanh tình trạng hệ thống và điều khiển van đóng mở theo nhiều góc tuyến tính như 25 – 50 – 75 – 90 phù hợp với quy trình sản xuất và đảm bảo tính an toàn cao.

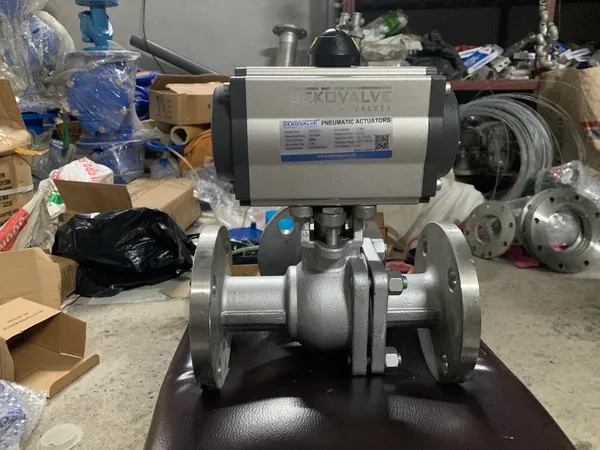

Van bi điều khiển khí nén

Thân van có thiết kế đĩa van đặc biệt dạng quả bi để điều chỉnh dòng chảy cực ấn tượng bởi đặc tính kín cao, chịu áp lực cao tốt. Kết hợp với đầu khí nén cho phép van bi khí nén thực hiện kiểm soát dòng chảy các chất khí, lỏng cho đường ống chính xác và đáng tin cậy.

Van cổng điều khiển khí nén

Hay còn gọi là van dao khí nén, có cơ chế hoạt động trượt lên – xuống cực kì nhanh và thiết kế đĩa van sắc như dao có thể sử dụng trong các môi trường đặc biệt như bột mịn, xi măng, hạt khô, giấy,…

Van điều khiển khí nén dạng dao kết nối với hệ thống bằng mặt bích, tai bích hoặc kẹp Wafer tối ưu không gian, giảm gánh nặng cho đường ống nhưng đảm bảo độ kín cao, tránh rò rỉ tốt nhất.

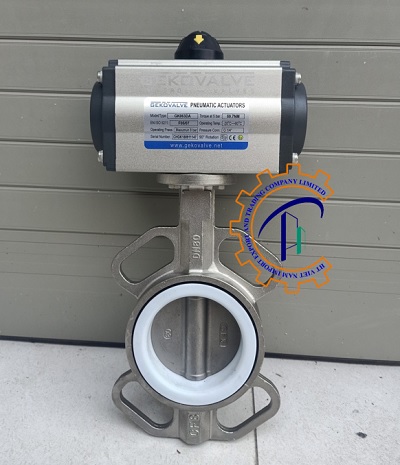

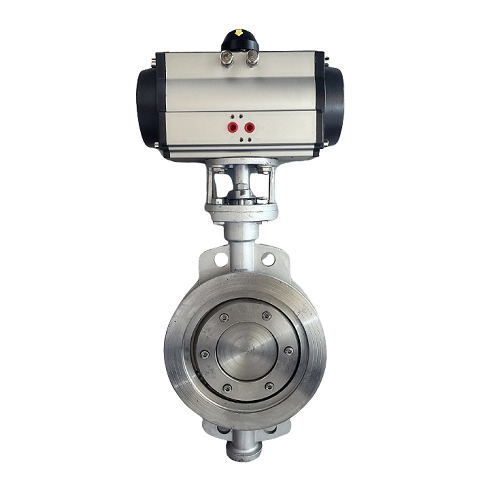

Van bướm điều khiển khí nén

Pneumatic control Butterfly valve hay van bướm khí nén có thiết kế nhỏ gọn nhất được sử dụng để tối ưu hóa hệ thống có không gian hạn chế. Không chỉ có thể đóng mở hoàn toàn mà còn điều tiết lưu lượng chính xác nhờ kết nối với trung tâm điều khiển PLC thông qua bộ khí nén hiện đại.

Van cầu điều khiển khí nén

Thiết kế chuyên dụng cho mục đích điều tiết các chất khí, hơi và cả chất lỏng nhiệt độ cao, vì thế mà còn có tên gọi là van hơi khí nén, điều khiển bằng nguồn năng lượng khí cho phép chúng có thể ứng dụng nhiều vị trí và điều kiện làm việc khác nhau.

Các thương hiệu van điều khiển khí nén hàng đầu hiện nay

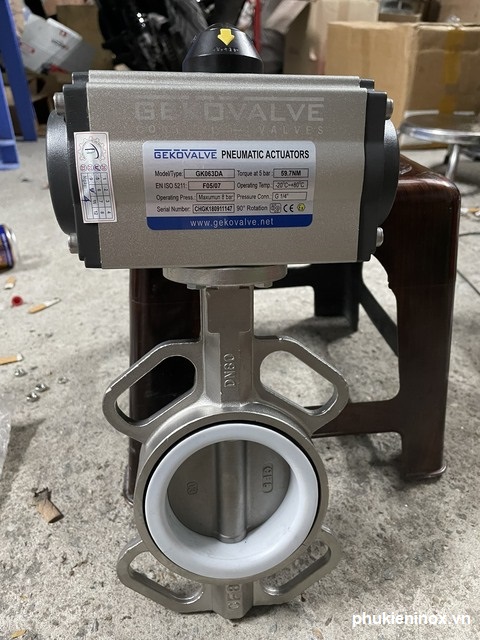

Van điều khiển khí nén Geko – Đài Loan

Các van khí nén sản xuất bởi thương hiệu Geko của Đài Loan luôn là sản phẩm được tin tưởng cao và ưu tiên lựa chọn cho nhiều dự án của người tiêu dùng hiện nay. Bởi vì chúng không chỉ có chất lượng đạt chuẩn, hàng mẫu mã đẹp mà giá thành còn vô cùng hợp lý, giúp tiết kiệm hiệu quả tài chính.

Ngoài ra, van điều khiển khí nén Geko đang được phân phối rộng rãi trên thị trường do đó cực kì dễ tiếp cận và XNK HT tự hào là nhà phân phối độc quyền nên cam kết chất lượng sản phẩm và chính sách khách hàng chuyên nghiệp nhất.

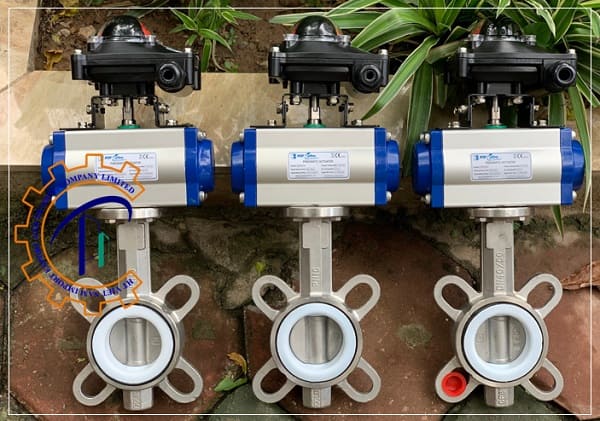

Van điều khiển khí nén KB valve – Hàn Quốc

Van điều khiển khí nén KB valve đã trở thành cái tên quen thuộc và được tin tưởng hàng đầu trong ngành công nghiệp Việt Nam. Với chất lượng vượt trội, độ bền cao và khả năng hoạt động ổn định trong các điều kiện khắc nghiệt, sản phẩm của KB valve đã góp phần quan trọng vào thành công của nhiều dự án, công trình trọng điểm.

Sự lựa chọn tin dùng của các nhà đầu tư và kỹ sư cho thấy KB valve không chỉ đáp ứng được các tiêu chuẩn kỹ thuật khắt khe mà còn mang đến hiệu quả kinh tế cao trong quá trình vận hành.

Ưu và nhược điểm của van điều khiển khí nén

Ưu điểm của van điều khiển khí nén

Không phải ngẫu nhiên mà van điều khiển khí nén được xếp hạng là loại van có khả năng ứng dụng cao. Để lý giải rõ hơn về điều này, chúng ta cùng đi sâu vào những ưu điểm nổi bật của loại van này nhé.

Tốc độ phản hồi nhanh: van điều khiển bằng khí nén có thể đóng mở trong thời gian cực kì ngắn, chỉ mất chưa đầy 2s để mở ra góc mong muốn có thể nói là ngay tức thì khi được cấp nguồn, rất phù hợp với các vị trí cần thực hiện điều chỉnh khẩn cấp.

Tính linh hoạt cao: van được điều khiển bằng áp suất khí nén nên dễ dàng tích hợp với các hệ thống tự động vận hành bằng năng lượng có sẵn này. Và khả năng điều chỉnh lưu lượng lưu chất một cách chính xác trong thời gian ngắn, đáp ứng đa dạng các nhu cầu sản xuất là điểm mạnh mà không dòng van vận hành thủ công hay kể cả điện năng có thể làm được.

Độ bền cao: các chất liệu sản xuất thân van và bộ truyền động được nghiên cứu và tuyển chọn những vật liệu chịu áp lực và nhiệt độ tốt, do đó có tuổi thọ cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

Đơn giản và dễ vận hành: van khí nén có cấu tạo khá đơn giản và vận hành không quá phức tạp có thể lắp đặt cho nhiều quy mô hệ thống. Tuy nhiên người vận hành cũng cần trang bị cho mình những kiến thức chuyên môn để điều khiển an toàn.

Khả năng làm việc trong điều kiện khắc nghiệt: các van điều khiển khí nén thường xuất hiện ở các vị trí không thuận lợi cho việc vận hành trực tiếp hoặc có cảnh báo cháy nổ cao, độ ẩm cao.

An toàn, bảo vệ môi trường: năng lượng khí nén sạch sẽ, không gây ô nhiễm môi trường và an toàn với sức khỏe con người đặc biệt có sẵn, không tốn kém chi phí vận hành như điện áp.

Nhược điểm của van điều khiển khí nén

• Giá thành thường cao hơn so với các van điều khiển bằng điện
• Yêu cầu cần có nguồn khí nén đạt chuẩn để hoạt động và cung cấp liên tục, ổn định trong suốt quá trình van làm việc
• Nguồn khí nén cần phải được kiểm soát và lọc sạch trước khi tiếp cận vào bộ điều khiển để không ảnh hưởng tới chất lượng và độ bền các thành phần cấu tạo.

Ứng dụng của van vận hành bằng khí nén

Van điều khiển bằng khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:

• Công nghiệp xử lý nước, hóa chất: điều khiển các nguyên liệu, chất tẩy rửa phù hợp với quy trình và tự động hóa hệ thống
• Công nghiệp thực phẩm và giải khát: tích hợp vào các hệ thống tự động hóa trong nhà máy sản xuất bánh kẹo, rượu bia, nước mắm,… để thực hiện kiểm soát nguyên nhiên liệu, tự động hóa dây chuyền đóng gói,…
• Công nghiệp ô tô, hàng hải: van bi điều khiển khí nén được lắp đặt để tự động hóa dây chuyền sản xuất tàu thuyền, hoàn chỉnh hệ thống đường ống trên tàu và các dây chuyền sản xuất ô tô.
• Ngoài ra van khí nén có chức năng quan trọng trong nhiều lĩnh vực như sản xuất thiết bị y tế, hệ thống sưởi ấm, điều hòa không khí, tưới tiêu nông nghiệp tự động,…
