Van bướm điều khiển khí nén Geko

Van bướm điều khiển khí nén Geko là sản phẩm nổi bật đến từ thương hiệu nổi tiếng sản xuất van công nghiệp đến từ Đài Loan – Geko Valve. Được nhập khẩu và phân phối độc quyền bởi Công ty TNHH TM & XNK HT Việt Nam.

Không chỉ giúp khắc phục được hiệu quả các hạn chế của dạng van bướm điều khiển thủ công tay gạt, tay quay mà còn nâng cấp chất lượng và khả năng ứng dụng đa dạng, tích hợp nhiều tính năng giúp người sử dụng tiết kiệm tối đa công sức, thời gian. Cùng XNK HT tìm hiểu dòng van điều khiển tự động bằng khí nén có khả năng làm việc cực ưu việt này nhé.

Đôi nét về van bướm điều khiển khí nén Geko

Van bướm điều khiển khí nén Geko – van bướm truyền động khí nén Geko- van bướm khí nén Geko có tên tiếng anh là Butterfly Valve for Pneumatic Control. Nhìn hình vẽ thì ta có thể thấy được rằng van bướm khí nén Geko này thực chất là sự kết hợp hoàn hảo giữa thân van cơ và bộ điều khiển khí nén mang thương hiệu Geko.

Bộ điều khiển khí nén này liên kết trực tiếp và tiếp nhận nguồn áp suất khí nén từ hệ thống (2-8bar tiêu chuẩn) để có thể chuyển đổi thành động năng phù hợp và thực hiện các thao tác đóng – mở đĩa bướm hoặc điều tiết lưu lượng chính xác và nhanh chóng theo sự lập trình ban đầu.

Với việc tích hợp nhiều tính năng thông minh van bướm điều khiển khí nén Geko cho phép người sử dụng hoàn toàn có thể kiểm soát chặt chẽ và điều khiển từ khoảng cách xa, cùng lúc nhiều thiết bị thông qua tủ điều khiển PLC và trên bộ điều khiển này cũng có đính kèm các thiết bị van tiết lưu, van điều hướng, bộ định vị, van điện từ khí nén,…

So với van bướm truyền động điện (15-20s) thì van bướm điều khiển khí nén có lợi thế hơn nhiều, không chỉ có thời gian đóng mở nhanh chóng (1-2s), mà còn có thể lắp đặt vào những vị trí có điều kiện làm việc khắc nghiệt, nguy hiểm có cảnh báo cháy nổ cao do nhiệt độ lớn cực kì hiệu quả.

Ngoài ra van bướm điều khiển khí nén Geko có nhiều dạng như tác động đơn, tác động kép, On-Off hoặc tuyến tính, đầu khí bằng hợp kim nhôm được sơn tĩnh điện chống oxi hóa có khả năng ứng dụng đa dạng môi trường, tính đa năng và linh hoạt đáp ứng nhiều yêu cầu sử dụng của người tiêu dùng hiện nay.

Tìm hiểu về thương hiệu Geko Valve – Đài Loan

Thương hiệu Geko Valve là hãng sản xuất van công nghiệp hàng đầu của nước bạn Đài Loan. Được thành lập từ năm 2002 lấy tên gọi GV Enterpise Co., Ltd và tới năm 2016 đổi tên thành Taiwan Geko Valve Corporation có nghĩa là Tập đoàn van Geko Đài Loan.

Tính cho đến nay đã hơn 20 năm không ngừng đổi mới và phát triển lớn mạnh, Geko đã cung ứng rộng rãi các sản phẩm van công nghiệp và phụ kiện đi kèm không chỉ tại đất nước này mà còn cho nhiều quốc gia trên thế giới trong đó có Việt Nam chúng ta.

Tự hào là nhà nhập khẩu và phân phối độc quyền của thương hiệu này XNK HT cam kết hàng hóa có chất lượng tốt nhất và giá thành cực kì cạnh tranh.

Các dòng van bướm điều khiển khí nén Geko nổi bật nhất

Van bướm inox điều khiển khí nén Geko

Van bướm điều khiển khí nén Geko bằng inox là dòng sản phẩm có chất lượng tốt nhất hiện nay. Toàn thân đúc hoàn toàn từ chất liệu inox cao cấp, SUS304, SUS316 có màu sắc trắng đẹp, độ bền màu, không bị oxi hóa, rỉ sét khi làm việc trong môi trường ẩm thấp, tiếp xúc với ánh nắng hoặc nước mưa trong thời gian dài.

Được tin cậy và sử dụng trong các hệ thống có điều kiện làm việc cực kì khắc nghiệt bởi khả năng ưu việt chống chịu được áp suất lớn, nhiệt độ cao mà không bị biến dạng hay thay đổi chất, tạo ra các chất độc hại. Van bướm khí nén Geko inox có độ an toàn cực cao, phù hợp với các yêu cầu có độ vệ sinh, an toàn thực phẩm, sản xuất lương thực.

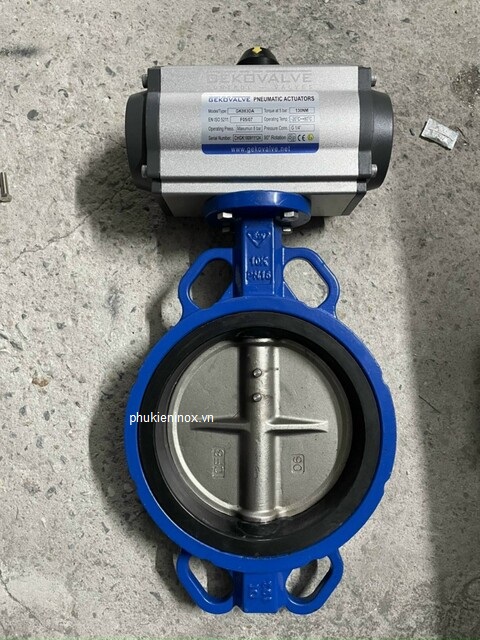

Van bướm thân gang cánh inox điều khiển khí nén Geko

Van bướm đóng mở bằng khí nén Geko thân gang cánh inox có phần thân van được sản xuất từ chất liệu gang có độ cứng cao, tạo khung chịu lực cực kì tốt. Trong khi đó đĩa van lại được làm từ inox có thể chịu được các mức áp lực và sự mài mòn mạnh từ lưu chất.

Với sự tối ưu về vật liệu van bướm điều khiển khí nén Geko thân gang cánh inox này có giá thành rất phù hợp nên cực kì được yêu thích và lắp đặt rộng rãi, có dải kích thước rộng và thiết kế đa dạng nên có thể đáp ứng được nhiều yêu cầu khác nhau của quý khách hàng.

Các hệ thống, môi trường nổi bật có thể thấy được sự có mặt của dạng van này như hệ thống cấp thoát nước sạch -nước sinh hoạt, xử lý nước thải, nước sản xuất, các đường ống trong công nghiệp chế biến, khai thác xăng dầu, hệ thống nuôi trồng thủy hải sản,…

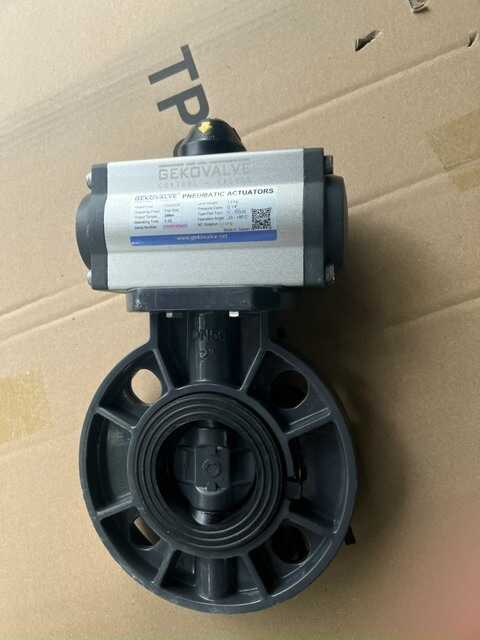

Van bướm nhựa điều khiển khí nén Geko

Van bướm điều khiển khí nén Geko bằng nhựa ngày càng được ưa chuộng nhiều hơn và thay thế các dạng van bằng kim loại trong các dây chuyền sản xuất hóa chất, thuốc bảo vệ thực vật, lương thực – thực phẩm, hệ thống nước sạch, nước thải,..

Van bướm đóng mở bằng khí nén Geko nhờ được chế tạo từ các chất liệu UPVC, PVC, CPVC, HDPE có gioăng kín PTFE, EPDM có độ bền khá cao, chịu nhiệt độ tối đa 80 độ C nhưng có khả năng chống chịu sự ăn mòn, mài mòn từ hóa chất cực kì tốt bởi khả năng kháng hóa chất, không phản ứng với aixt loãng.

Van bướm điều khiển khí nén Geko On-Off

Van bướm điều khiển khí nén Geko On-Off là dòng van chỉ có thể đóng hoặc mở van hoàn toàn ở góc 0 và 90 độ theo chu trình đã được cài đặt sẵn. Với khả năng đóng ngắt cực nhanh chóng có thể đáp ứng được yêu cầu ngắt dòng chảy nhanh chóng và phù hợp với các đường ống có kích thước lớn.

Van bướm điều khiển khí nén Geko tuyến tính

Đây là dạng van có sự đa năng hơn nhiều, không chỉ có thể đóng mở dòng chảy như dạng ON-OFF mà còn có thể điều chỉnh đĩa bướm tròn xoay các góc độ khác nhau từ 0 đến 90 độ để điều tiết lưu chất theo nhu cầu sử dụng cực hiệu quả.

Đó là nhờ van bướm điều khiển khí nén Geko tuyến tính được bổ sung bộ tuyến tính – Positioner vào đầu khí nén, nhận tín hiệu input – output analog 4-20mA để điều chỉnh các góc mở, ví dụ như 4mA = đóng hoàn toàn, 8 mA = mở 25%, 12 mA = mở 50%, 16 mA = mở 75%, 20 mA = mở hoàn toàn và các tín hiệu này sẽ được truyền tới tủ điều khiển trung tâm cho người điều hành nắm bắt trạng thái nhanh chóng và có phương án vận hành phù hợp nhất.

Van bướm điều khiển khí nén Geko mặt bích

Van bướm điều khiển khí nén Geko mặt bích chắc chắn không cần phải giới thiệu nhiều, chúng đã quá phổ biến và quen thuộc với người sử dụng phải không nào. Với 2 mặt bích được đúc liền với phần thân có chất liệu tương tự thân van và sản xuất theo tiêu chuẩn quốc tế BS, JIS, DIN và ANSI.

Không chỉ có thể kết nối nhanh chóng mà còn cực kì bền vững, chống chịu được các tác động rung chấn, rung lắc mạnh khi có áp suất lớn, ngăn chặn tình trạng rò rỉ lưu chất ra bên ngoài cực kì hiệu quả.

Van bướm điều khiển khí nén Geko dạng Wafer

Van bướm điều khiển khí nén Geko dạng wafer hay còn được gọi là van bướm khí nén dạng kẹp, van bướm đa tiêu chuẩn. Sử dụng kiểu kết nối với ống dẫn bằng các tai bích có số lỗ tròn đa dạng 2, 4, 8 được siết chặt với nhau thông qua các bulong, đai ốc để cố định van ở giữa.

Với thiết kế này đặc biệt thông minh này cho phép dòng van này ứng dụng cực kì đa dạng với nhiều kiểu đường ống nối khác nhau, thuận tiện khi lắp đặt và cực kì linh hoạt, chắc chắn, không ảnh hưởng tới hệ thống khi cần tháo dỡ. Và có thể tái sử dụng nhiều lần.

Cấu tạo của van bướm điều khiển khí nén Geko và nguyên lý làm việc

Cấu tạo chi tiết của van bướm điều khiển khí nén Geko

Như đã giới thiệu ở trên thì van bướm điều khiển khí nén Geko được hình thành bởi 2 thành phần chính đó là bộ điều khiển và thân van cơ. Để hiểu rõ hơn về từng bộ phận này xin mời các bạn cùng theo dõi dưới đây:

1.Cấu tạo bộ điều khiển

Bộ điều khiển khí nén hay còn gọi là bộ truyền động khí nén được lắp đặt ở trên đầu của thân van, được cố định bởi trục van. Bộ phận này có cực kì quan trọng, tiếp nhận nguồn năng lượng từ hệ thống chuyển đổi động năng phù hợp để truyền động lực cho đĩa van xoay góc ¼ quanh trục.

Bộ phận này được chia thành các dạng cơ bản đó là tác động đơn và tác động kép nên có thể tùy thuộc vào yêu cầu đặt hàng từ quý khách để cung cấp cho đúng chuẩn và đáp ứng được mục đích sử dụng. Và có thể thấy được các chi tiết cấu thành bộ truyền động khí nén này bao gồm:

Vỏ: bao quanh toàn bộ nên ngoài có dạng hình hộp được làm từ chất liệu hợp kim nhôm và sơn tĩnh điện để chứa đựng các chi tiết và bảo vệ chúng trong môi trường làm việc tiêu chuẩn, chống sự thâm nhập của các tác động tiêu cực từ môi trường.

Piton: bao gồm 2 thanh răng được đúc tạo hình, lắp đặt trái ngược nhau và gắn kết với phần trục xoay để chuyển động tạo lực cho bộ điều khiển.

Hệ thống bánh răng: bao gồm nhiều bánh răng, tham gia và hỗ trợ quá trình truyền động lực tới trục và đĩa bướm. Thường được làm từ các chất liệu cao cấp có độ bền và chống oxi hóa.

Lò xo: đối với chi tiết này thì chỉ có ở bộ điều khiển tác động đơn, được đặt ở 2 bên đầu nhằm hỗ trợ và tác động vào piton để thay đổi vị trí của chúng tùy theo nguồn cấp áp suất khí.

Ngoài ra thì còn rất nhiều chi tiết nhỏ khác có quan hệ mật thiết và chức năng không kém phần quan trọng như: gioăng làm kín, vít cấy, nắp đậy và vòng đệm,…

2.Thân van bướm cơ:

Thân van cơ có các bộ phận tương tự như các dòng van bướm thông thường khác, được làm từ nhiều chất liệu khác nhau như gang, thép, inox, nhựa. Thiết kế dạng khung tròn rỗng, chứa đĩa van tròn dẹt luồn vào trục chính tương tự cánh bướm.

Có thể tham khảo cấu tạo chi tiết tại đây.

Nguyên lý làm việc của van bướm đóng mở bằng khí nén Geko

Van bướm điều khiển khí nén Geko hay các dòng van bướm đóng mở bằng khí nén nói chung đều có cách thức hoạt động tương tự nhau. Được thiết lập hoạt động bằng việc cung cấp nguồn khí nén phù hợp và có lưu chất được tiến vào vị trí lắp đặt van. Và dòng van này hoạt động theo 2 dạng cơ bản là:

Van bướm điều khiển khí nén tác động đơn – single acting

Theo như tên gọi thì van bướm điều khiển khí nén Geko này chỉ cần tác động 1 lần duy nhất vào bộ điều khiển để có thể mở van, bên trong có thêm một lò xo đàn hồi có khả năng đưa piton trở về vị trí đóng nếu như nguồn khí nén không duy trì liên tục hoặc ngắt đột ngột.

Tuy nhiên chúng lại ít được sử dụng hơn dạng còn lại do giá thành cao và tính đa dụng thấp.

Van bướm điều khiển khí nén tác động kép – Double acting

Đối với dạng này thì người điều hành cần cung cấp cho bộ điều khiển luân phiên theo 2 cửa ngõ để giúp van có thể đóng mở hoặc điều tiết theo yêu cầu. Ưu điểm của dạng tác động kép này là không cần phải liên tục đưa nguồn khí nén trong suốt quá trình hoạt động, giúp tối ưu hóa nguồn năng lượng vận hành.

Khi mở: chúng ta chỉ cần cấp khí vào cửa ngõ A của bộ khí nén, áp suất khí sẽ khiến cho piton bị đẩy ra 2 bên đầu và hệ thống bánh răng sẽ chuyển động ngược chiều kéo theo trục van bên dưới và đĩa van mở ra, tạo đường di chuyển cho lưu chất. Trạng thái này được giữ nguyên và áp suất khí sẽ được thoát ra cửa ngõ B ra ngoài môi trường.

Khi đóng: cấp khí vào cửa ngõ B của bộ khí nén, áp suất khi nén sẽ đi vào bên trong Piton và đẩy chúng đi vào bao quanh lấy phần trục bánh răng, bánh răng được chuyển động xoay theo chiều đồng hồ và khí thừa thoát ra theo cửa ngõ A, đĩa van được đóng lại.

Hoặc cũng có thể xem chi tiết tại đây.

Lý do nên sử dụng van bướm điều khiển khí nén Geko

Không phải ngẫu nhiên mà dòng van bướm điều khiển khí nén Geko vẫn luôn nhận được sự tin cậy và lựa chọn từ nhiều người sử dụng với thực tế rằng trên thị trường có rất nhiều dòng van tự động đến từ nhiều thương hiệu khác nhau.

Để có thể giải thích cho điều này thì chúng tôi xin được trình bày các lợi ích và ưu điểm vượt trội của dòng van bướm điều khiển khí nén Geko chất lượng cao:

• Van bướm điều khiển khí nén Geko được nhập khẩu trực tiếp từ Đài Loan, khoảng cách địa lý và sự thuận tiện trong giao thương khiến cho giá thành sản phẩm rẻ hơn nhiều.
• Được phân phối độc quyền tại XNK HT uy tín đảm bảo chất lượng cao, hàng chính hãng, có đầy đủ giấy tờ chứng nhận kiểm định.
• Cấu tạo van bướm điều khiển khí nén Geko khá đơn giản, ít bộ phận, không quá phức tạp có thể dễ dàng tháo dỡ để vệ sinh, bảo dưỡng.
• Việc vận hành bằng khí nén có độ an toàn cao, không xảy ra các tình trạng chập cháy nổi hay sự cố mất điện đột ngột.
• Bộ đầu khí nén được làm từ chất liệu cao cấp, được sản xuất theo tiêu chuẩn Ip67, Ip65 có thể hoạt động ổn định và chính xác trong nhiều điều kiện môi trường từ thông dụng đến khắc nghiệt.
• Thân van có thiết kế nhỏ gọn hơn nhiều so với các dạng van có cùng kích cỡ như van bi, van cổng, van cầu, không chiếm nhiều diện tích, có thể lắp đặt vào nhiều vị trí và phù hợp với các không gian chật hẹp.
• Cấu trúc van cứng chắc, bền bỉ, khó nứt vỡ khi bị tác động vật lý, được gia công bề mặt nhẵn bóng ma sát thấp không làm cản trở dòng chảy lưu chất, áp suất và lưu lượng qua van không bị tổn thất.
• Van bướm điều khiển khí nén Geko có màu sắc đẹp, bền không thể lẫn lộn với các dòng khác, mẫu mã đa dạng có thể đáp ứng được nhiều yêu cầu sử dụng của người tiêu dùng hiện nay.
• Hoạt động ổn định, đóng mở cực nhanh chóng, chỉ mất khoảng 1 đến 2s và khả năng điều tiết chính xác có độ tin cậy cao.
• Kích thước của van khá đa dạng, có thể lắp đặt với nhiều kích thước đường ống tại nước ta từ DN50 đến Dn500.
• Tuổi thọ van đóng mở bằng khí nén Geko dài lâu, ít gặp các trục trặc hư hỏng trong quá trình sử dụng.

Bên cạnh các ưu điểm vượt trội thì dòng van bướm điều khiển khí nén Geko cũng còn tồn tại một vài những hạn chế nhất định mà người sử dụng cần nắm được và chú ý khi vận hành để đảm bảo hiệu quả làm việc và chất lượng sản phẩm được tốt nhất:

• Van bướm điều khiển khí nén Geko cần có sự cung cấp nguồn khí nén phù hợp, ổn định lâu dài để vận hành
• Chi phí đầu tư khá lớn, lắp đặt kèm theo van bướm điều khiển khí nén cần có nhiều thiết bị, phụ kiện đi kèm như: van điện từ khí nén, các ống dẫn cấp khí, đầu nối nhanh, bộ định vị,…
• Van không thể hoạt động trong môi trường lưu chất có chứa cặn bẩn hoặc có tính nhớt, đặc cao. Tốt nhất nên sử dụng van y lọc ở trước chúng để loại bỏ bớt các tạp chất này.

Một số lưu ý khi sử dụng van bướm điều khiển khí nén Geko

Các chuyên viên XNK HT với nhiều năm kinh nghiệm trong việc tư vấn hỗ trợ và tổng hợp các phản hồi đánh giá từ người sử dụng sau quá trình trải nghiệm thì đã đúc kết được một số lưu ý cực kỳ quan trọng muốn chia sẻ tới cho quý khách hàng nhằm giúp việc tìm kiếm cũng như lựa chọn các sản phẩm cho hệ thống được đúng chuẩn và chất lượng tốt nhất như sau:

1.Xác định các điều kiện làm việc

• Tính chất hóa học: nồng độ oxi hóa trong hệ thống, phản ứng của dòng lưu chất với van bướm điều khiển khí nén Geko
• Tính chất vật lí: Nhiệt độ làm việc, áp suất làm việc của hệ thống có tương đồng với van

2. Xác định vị trí và không gian lắp đặt van:

• Cần xác định địa điểm lắp đặt gần hay xa, cao hay thấp, không gian chật hẹp hay thông thoáng
• Cần đo đạc và nắm bắt được đúng chuẩn kích thước đường ống cần lắp đặt để lựa chọn kích cỡ van đồng nhất

3.Xác định loại điều khiển để đóng mở van bướm

• Đóng mở ON-OFF hoàn toàn hay dạng tuyến tính để điều tiết lưu chất theo yêu cầu
• Dạng tác động đơn hay tác động kép.

4.Xác định áp suất của hệ thống khí nén sẵn có.

• Đảm bảo lượng khí nén làm việc ổn định, phù hợp với tiêu chuẩn bộ điều khiển.
• Độ an toàn của hệ thống, nếu lắp đặt bên ngoài trời tiếp xúc trực tiếp với nắng mưa cần có biện pháp che chắn bảo hộ, cách ly nguồn nước cho bộ điều khiển khí nén
• Chiều dài dây dẫn khí nén phù hợp, đầu nối nhanh có độ vừa vặn nhất
• Vị trí lắp thông thoáng, thuận tiện cho việc kiểm tra và bảo dưỡng, thay thế khi cần thiết

5.Đơn vị phân phối uy tín, chính hãng

• Cần lựa chọn các đơn vị có độ uy tín để được sở hữu những dòng van bướm đóng mở bằng khí nén Geko chính hãng có chất lượng tốt nhất, chế độ bảo hành sản phẩm
• Cần căn cứ vào kinh tế tự chủ và mục đích sử dụng để lựa chọn dòng van phù hợp nhất

Giá van bướm điều khiển khí nén Geko? Đơn vị cung cấp uy tín, chính hãng

Hiện nay van bướm điều khiển khí nén Geko được sản xuất có nhiều dòng loại khác nhau, với nhiều kích cỡ khác nhau và chất liệu đa dạng nên giá thành của chúng cũng không giống nhau nên tại thời điểm quý khách hàng có nhu cầu mua hàng có thể liên hệ trực tiếp với chúng tôi qua số Hotline để nhận được bảng giá chính xác và tốt nhất.

Bên cạnh dòng van bướm điều khiển khí nén Geko XNK HT xin hân hạnh giới thiệu đến bạn đọc một số van tự động nổi bật đang được sử dụng phổ biến:

• Van bướm điều khiển khí nén Haitima
• Van bướm điều khiển khí nén KB valve
• Van bướm điều khiển khí nén Kosaplus
• Van bướm điều khiển điện Geko
• Van bi điều khiển khí nén Geko
• Van bi điều khiển điện Geko
• Van cầu điều khiển khí nén.
• Van cổng dao điều khiển khí nén

Và nhiều van công nghiệp điều khiển điện sử dụng nguồn thông dụng 24V, 220V, 110V, 380V phù hợp với mạng lưới điện của nước ta, các dòng đồng hồ đo lưu lượng, đo áp suất, đo nhiệt độ và phụ kiện kèm theo cho hệ thống như:
