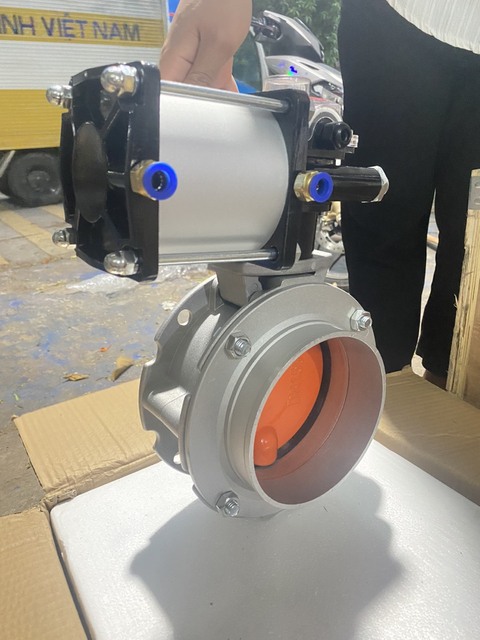

Van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén là dòng van bướm silo có cấu tạo đặc biệt để phù hợp với hệ thống đặc thù dùng cho chất bột mịn hoặc hạt rắn, silo phễu chứa, băng tải…Sử dụng bộ điều khiển tự động hiện đại bằng xy lanh khí nén an toàn tạo ra khả năng hoạt động ưu việt, tăng hiệu suất tối đa.

Để hiểu rõ hơn về van bướm silo điều khiển khí nén này làm việc như thế nào trong hệ thống và làm thế nào để lựa chọn, lắp đặt cũng như vận hành cho đúng chuẩn, tránh được các trục trặc, hư hỏng không đáng có thì xin mời các bạn theo dõi bài viết ngay sau đây.

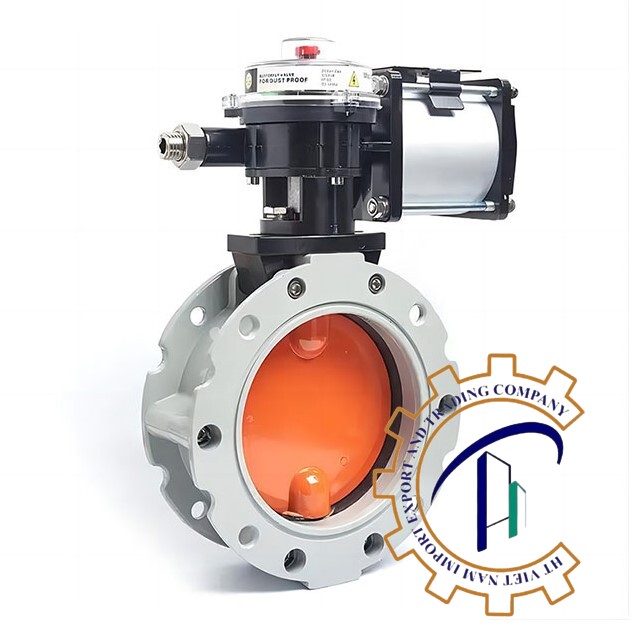

Van bướm silo điều khiển khí nén là gì

Van bướm silo điều khiển khí nén – Silo butterfly valve pneumatic control là dạng van bướm silo được điều khiển bằng bộ điều khiển hiện đại – xy lanh khí nén. Với việc sử dụng áp suất khí an toàn, sạch sẽ từ hệ thống nguồn cấp mang đến cho thiết bị van này khả năng hoạt động cực kì nhanh chóng và độ chính xác cao, đáp ứng được yêu cầu đóng ngắt, xả nhanh.

Van bướm silo điều khiển khí nén được lắp đặt tại các đường ống hệ thống silo phễu, thùng chứa, bồn chứa nguyên nhiên liệu dạng hạt, bột mịn như xi măng, bột giấy, các loại hạt khô, thức ăn chăn nuôi,…Với cánh bướm tròn sản xuất từ chất liệu cao cấp composite chống oxi hóa phù hợp với lưu chất dạng bột khô có khả năng quay tròn linh hoạt ¼ theo sự điều khiển từ xa thông qua bộ truyền động khí nén.

Van bướm silo khí nén ngày nay được sử dụng phổ biến hơn cả dạng van bướm silo điều khiển điện, chúng dần thay thế van bướm silo truyền thống sử dụng sức người để vận hành. Nhờ có ưu thế vượt trội về chất lượng cũng như khả năng ứng dụng đa dạng môi trường.

Hiện nay van bướm silo khí nén đang được XNK HT nhập khẩu trực tiếp từ các thường hiệu lớn, nổi tiếng của Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, G7,…với chất lượng đạt chuẩn châu Âu nhưng giá thành lại rất châu Á. Liên hệ ngay hôm nay để nhận được tư vấn, báo giá trực tiếp miễn phí.

Tham khảo thêm: Van bướm JMV điều khiển khí nén.

Cấu tạo của van bướm silo điều khiển khí nén và nguyên lý làm việc

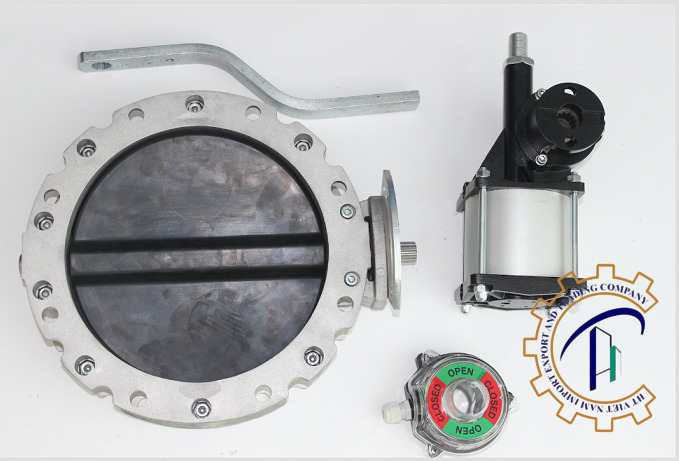

Cấu tạo của van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén có cấu tạo phức tạp hơn so với các dạng van bướm silo điều khiển bằng tay gạt hoặc tay quay. Quan sát hình vẽ minh họa thì chúng ta có thể thấy được rằng sản phẩm này được hình thành từ sự kết hợp hoàn hảo bởi thân van bướm cơ và bộ điều khiển khí nén. Và được diễn giải như sau:

1.Bộ điều khiển khí nén hay còn được gọi bộ xy lanh khí nén van bướm silo

Phần vỏ được làm từ hợp kim thép bền, theo tiêu chuẩn IP67 kháng nước, kháng bụi phù hợp với nhiều điều kiện môi trường khác nhau nhất là khu vực ngoài trời.

Thanh trục nằm bên trong được sử dụng để tác động đẩy xy lanh lên xuống.

Hai phần nắp chụp được sử dụng để đậy kín xy lanh, bảo vệ và tạo không gian làm việc tiêu chuẩn.

Lò xo đàn hồi được làm từ hợp kim thép không gỉ có vai trò giúp phần trục chuyền dễ dàng đóng mở.

Piton là thành phần quan trọng, hoạt động giúp đẩy nguồn áp suất khí nén tạo động năng.

Các cửa cấp khí nén được kết nối với các đầu nối nhanh để thu khí vào bên trong bộ điều khiển, tiếp nhận áp suất khí từ 2-8bar tiêu chuẩn.

Các van điện từ khí nén và bộ hiển thị trạng thái đóng mở (Limit switch box)

2.Thân van

Thân van bướm silo điều khiển khí nén được đúc nguyên khối từ các chất liệu cao cấp như hợp kim nhôm, thép không gỉ (SUS 304 hoặc SUS316), nhựa PTFE có độ cứng, bền bỉ, chống chịu hóa chất, không thấm nước, an toàn với con người và phù hợp với môi trường lưu chất đặc biệt dạng bột, rắn, hạt khô.

3.Đĩa van- cánh van bướm

Cánh van bướm được thiết kế dạng đĩa tròn, dẹt mỏng kết hợp cùng với trục van để chuyển động xoay cùng chiều từ 0-90 độ theo sự điều khiển của bộ điều khiển khí nén. Có chất liệu là Composite bền, kháng hóa chất, gia công bề mặt trơn nhẵn không thấm nước, tạo độ trượt cho lưu chất.

4Trục – ty van bướm

Là phần trung gian kết nối đĩa van với xy lanh khí nén và nâng đỡ, cố định bộ điều khiển trên thân. Thường được làm từ vật liệu inox để có thể đáp ứng được yêu cầu chịu áp lực tốt, chống oxi hóa- mài mòn, chịu được các tác động tiêu cực từ môi trường.

5.Gioăng- đệm kín van

Bộ phận này được lắp đặt vào phần tiếp nối giữa thân van và đĩa bướm để giảm thiểu sự mài mòn và tạo độ kín cao khi xoay đóng mở van. Có chất liệu là EPDM đặc tính dẻo dai, chống hóa chất tốt, chịu nhiệt độ cao, lưu ý cần kiểm tra thường xuyên, tránh làm rách.

Nguyên lý hoạt động của van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén có nguyên lý hoạt động khá phức tạp, xoay quanh việc chuyển động đĩa bướm tròn bên trong thân khi được tiếp nhận năng lượng từ hệ thống. Cụ thể như sau:

Khi chúng ta cấp nguồn áp suất khí phù hợp vào phần xy lanh khí nén thông qua các dây dẫn vào các cửa khí có sẵn thì năng lượng này đi vào bên trong qua bộ lọc khí để cải thiện chất lượng, đảm bảo an toàn. Tiếp theo đó đi qua  van điện từ để kiểm soát và phân luồng dòng khí và tiến vào vào xy lanh, với áp suất tiêu chuẩn chúng đẩy piton di chuyển làm lò xo bị ép chặt lại.

Cùng lúc đó hệ thống bánh răng kết nối trực tiếp với trục -đĩa van được xoay theo cùng chiều các góc tương ứng với lực chuyển động (lượng khí nén cấp vào), đĩa van được mở ra cho lưu chất được lưu thông tự do.

Đĩa van sẽ được giữ nguyên ở trạng thái mở cho đến khi chúng ta dừng cấp khí nén, không có áp suất giữ piton đẩy lò xo nên bộ lò xo với sự đàn hồi lớn sẽ phản hồi ngược lại làm hệ thống bánh răng quay ngược lại và đưa đĩa bướm về vị trí đóng một cách nhanh chóng, chưa đầy 2s.

Ưu, nhược điểm và ứng dụng của van bướm silo điều khiển khí nén

Ưu điểm nổi bật của van bướm silo khí nén

• Van bướm silo điều khiển khí nén được cấu tạo khá đơn giản, có thể dễ dàng tháo rời các bộ phận để sửa chữa và bảo dưỡng, thay thế khi cần thiết.
• Thiết kế chắc chắn, bền vững và dễ dàng điều khiển sử dụng, không đòi hỏi trình độ kỹ thuật cao.
• Van bướm silo điều khiển khí nén có khả năng đóng mở cực kì nhanh chóng và có độ chính xác cao.
• Van được kết nối trực tiếp với hệ thống trung tâm điều khiển nên có thể dễ dàng nắm bắt thông tin, quản lý giám sát chặt chẽ, tiết kiệm tối đa thời gian, công sức.
• Có thể lắp đặt van bướm silo điều khiển khí nén tại nhiều vị trí khác nhau trên đường ống, với thiết kế tối giản không tốn kém nhiều diện tích, phù hợp với không gian chật hẹp, khó tiếp cận thường xuyên.
• Van bướm silo khí nén thuộc van 2 chiều nên có thể lắp đặt theo chiều thuận – nghịch dòng chảy, trên ống nằm ngang, thẳng đứng hoặc nghiêng chéo.
• Bộ điều khiển khí nén được sản xuất theo tiêu chuẩn quốc tế IP67 về kháng nước, có thể làm việc ở ngoài trời tiếp xúc trực tiếp với nắng mưa.
• Với chất liệu cao cấp tạo cho van có độ cứng cáp, bền bỉ, trọng lượng nhẹ rất phù hợp với môi trường đặc thù dạng bột, hạt, chất rắn, xi măng,..
• Nguồn khí nén có sự an toàn với con người và bảo vệ môi trường, có thể tái sử dụng nhiều lần và cực tối ưu hóa năng lượng.
• Dải kích cỡ rộng, phổ biến từ DN50 đến DN1000 có thể kết nối với nhiều đường ống từ bé đến cực lớn.
• Van bướm silo điều khiển khí nén hoạt động ổn định, an toàn, ít gặp các trục trặc, lỗi vặt trong quá trình hoạt động như chập cháy, ngắt điện như dạng van tự động điện.

Nhược điểm của van bướm silo điều khiển khí nén

• Van bướm silo điều khiển khí nén không thể sử dụng với hệ thống dẫn truyền lưu chất dạng nước, hơi, khí.
• Cần lưu ý không sử dung van bướm silo điều khiển khí nén vào các môi trường có nhiệt độ quá cao hoặc có tính chất ăn mòn mạnh, điều này có thể làm biến dạng hoặc tệ hơn là hư hỏng đĩa van.
• Giá thành của van bướm silo điều khiển khí nén so với các dạng van bướm truyền thống có phần nhỉnh hơn.

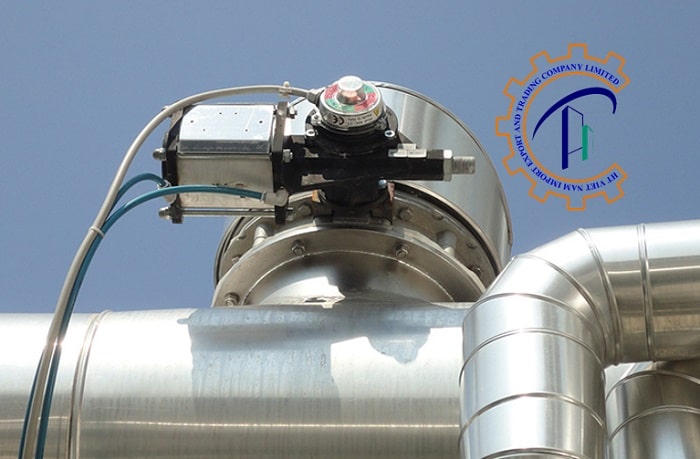

Ứng dụng của van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén ra đời đã giúp con người đơn giản hơn trong việc sản xuất các chất bột, dạng hạt rắn,…được lắp đặt vào các vị trí chiến lược dùng để xả cặn, đóng mở lưu chất như các phễu chứa, thùng chứa, băng tải truyền, hệ thống silo. Có thể trình bày một số ứng dụng tiêu biểu nhất của dòng van này hiện nay như:

• Van được lắp đặt và sử dụng tại các nhà máy sản xuất xi măng
• Van được lắp đặt và sử dụng tại các nhà máy chế biến và sản xuất thức ăn chăn nuôi gia súc, gia cầm
• Van được lắp đặt và sử dụng tại các nhà máy sản xuất lương thực, thực phẩm: cà phê, ca cao, hạt tiêu, hạt điều, hạt mè, đỗ đen, gạo, ngô,…
• Van được lắp đặt và sử dụng tại các nhà máy sản xuất  gạch, đá, các vật liệu xây dựng công nghiệp
• Van được lắp đặt và sử dụng tại các nhà máy sản xuất than, bột than, đá nhuyễn, nước vôi
• Van bướm silo điều khiển khí nén được có mặt tại các trạm trộn xi măng
• Van được lắp đặt và sử dụng tại các nhà máy luyện kim: gang, đồng, sắt, nhôm, inox,…
• Ứng dụng đa dạng trong lĩnh vực khai thác các quặng, khoáng sản

Các loại van bướm silo điều khiển khí nén hiện nay

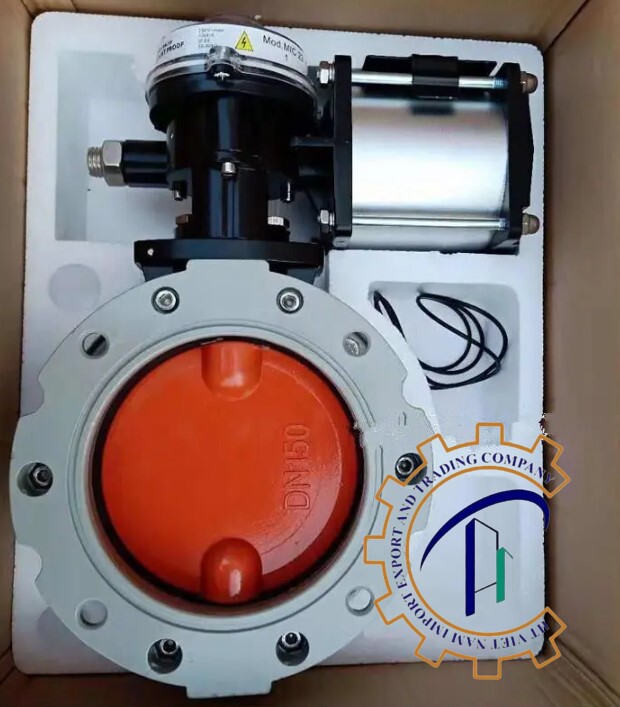

Van bướm silo điều khiển khí nén hợp kim nhôm

Van bướm silo điều khiển khí nén hợp kim nhôm là sản phẩm được sử dụng nhiều nhất hiện nay. Ưu điểm là có trọng lượng nhẹ, dễ dàng trong công tác vận chuyển, lắp đặt, vật liệu giá rẻ tối ưu được chi phí sản xuất cũng như đầu tư.

Tuy nhiên chất lượng lại cực kì vượt trội, phù hợp với nhiều môi trường khác nhau, bề mặt có oxide tự nhiên chống ăn mòn, bảo vệ khỏi các tác động tiêu cực từ môi trường. Van bướm silo điều khiển khí nén bằng hợp kim nhôm đang sẵn hàng tại XNK HT, có đầy đủ kích cỡ và mẫu mã đa dạng.

Van bướm silo điều khiển khí nén inox

Van bướm silo điều khiển khí nén bằng inox được làm từ chất liệu cao cấp nhất, inox có đặc tính vượt trội hơn hẳn so với nhôm, thép, gang, đồng, nhựa nên giá thành sản phẩm làm từ chúng cao hơn cũng là điều dễ hiểu.

Van bướm silo điều khiển khí nén inox có khả năng chống chịu được nhiệt độ cực kì cao, áp suất lớn trong thời gian dài cực kì an toàn. Hay còn được gọi là vật liệu chống cháy. Cùng với đó là bề mặt trơn bóng, có độ vệ sinh cao, tính thẩm mỹ có hệ thống ứng dụng.

Van bướm silo điều khiển khí nén 2 mặt bích

Van bướm silo điều khiển khí nén 2 mặt bích sử dụng kiểu kết nối thông dụng và phổ biến nhất. Không chỉ có độ chắc chắn, chống rò rỉ lưu chất mà chúng còn cực kì linh hoạt, khi lắp đặt không yêu cầu trình độ kỹ thuật cao, sử dụng các dụng cụ đặc biệt. Cho phép tháo rời vệ sinh nhanh chóng, không làm ảnh hưởng tới hệ thống và có thể tái sử dụng.

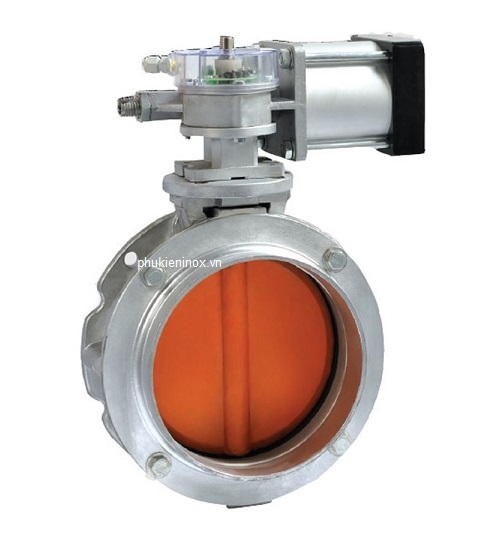

Van bướm silo điều khiển khí nén 1 mặt bích 1 hàn

Với kiểu van bướm điều khiển khí nén 1 mặt bích 1 hàn kín phù hợp với yêu cầu sử dụng đa dạng của quý khách hàng hiện nay. Kiểu kết nối này mang lại độ chắc bền cao, có độ kín đảm bảo vệ sinh an toàn. Với một phần sử dụng mặt bích nối bằng các bulong – đai ốc siết có thể tháo dỡ để tiến hành kiểm tra vệ sinh dễ dàng.

Một số lưu ý khi sử dụng van bướm silo điều khiển khí nén

• Van bướm silo điều khiển khí nén sử dụng áp suất khí để hoạt động nên cần đảm bảo rằng lượng khí nén đáp ứng tiêu chuẩn, không bị gián đoạn, thiếu hụt trong quá trình làm việc.
• Sử dụng mặt kết nối phù hợp với sản phẩm để đảm bảo van đứng vững, chắc chắn và ổn định trên hệ thống khi có áp suất lớn.
• Lắp đặt và vận hành van bướm silo điều khiển khí nén tuân thủ theo hướng dẫn của nhà sản xuất, cần được thực hiện bởi những người có trình độ chuyên môn cao.
• Sử dụng các dụng cụ, thiết bị hỗ trợ hoạt động cho van bướm silo cần phù hợp và linh kiện thay thế khi sửa chữa cần đúng chuẩn.
• Thường xuyên kiểm tra và bảo dưỡng, bảo trì theo hướng dẫn của nhà sản xuất để van bướm silo điều khiển khí nén có trạng thái làm việc an toàn, ổn định, kéo dài tuổi thọ sử dụng.

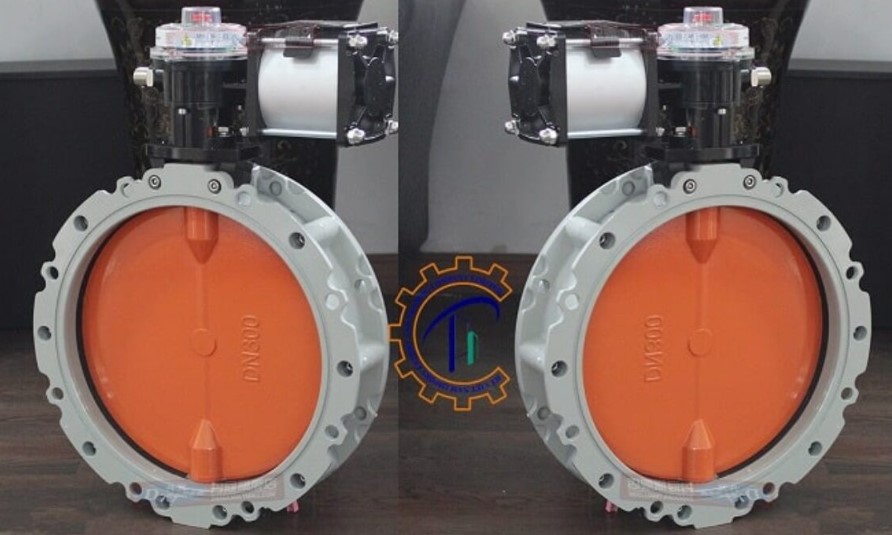

Tổng kho van bướm silo điều khiển khí nén uy tín, chính hãng

Hệ thống đường ống đa dạng nên yêu cầu sử dụng của mỗi quý khách hàng là khác nhau, khi có yêu cầu mua hàng chúng tôi sẽ căn cứ vào tình hình thực tế ứng dụng để tư vấn cho các bạn lắp đặt sản phẩm phù hợp nhất với giá thành tốt nhất.

Vậy nếu như bạn đọc có nhu cầu mua hàng vui lòng liên hệ trực tiếp với chúng tôi. Công ty TNHH TM & XNK HT Việt Nam là tổng kho van bướm silo điều khiển khí nén uy tín, chính hãng và giá tốt tại Hà Nội. Cam kết sản phẩm được nhập khẩu từ các thương hiệu nổi tiếng, có đầy đủ tem nhãn nguồn gốc xuất xứ và giấy tờ chứng nhận CO-CQ, bảo hành.
