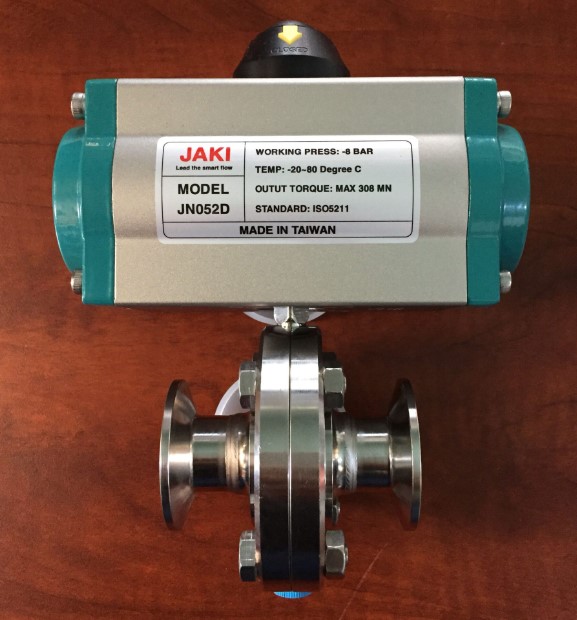

Van bướm inox vi sinh điều khiển khí nén

Van bướm inox vi sinh điều khiển khí nén là dòng van bướm có tiền thân từ van bướm được nâng cấp điều khiển tự động hóa, thay thế cho bộ điều khiển thủ công tay quay, tay gạt. Cùng với đó là chất liệu cao cấp inox vi sinh có nhiều đặc tính đặc sắc nhất mà không dòng vật liệu nào so sánh được. Cùng chuyên viên kỹ thuật của XNK HT đi tìm hiểu chi tiết về sản phẩm đang được sử dụng phổ biến này nhé.

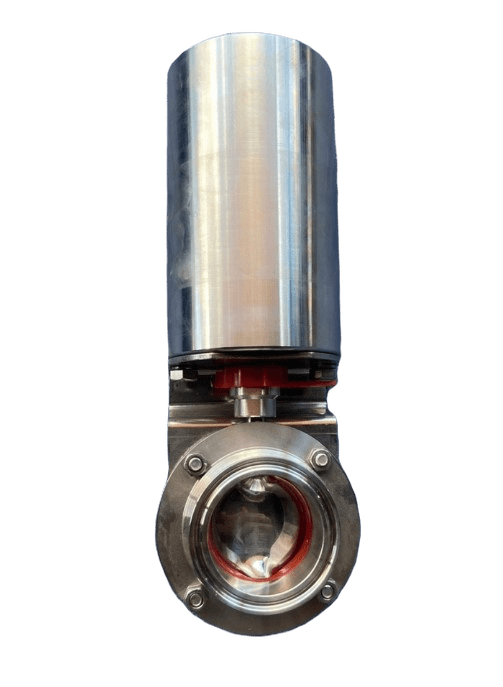

Van bướm inox vi sinh điều khiển khí nén là gì

Van bướm inox vi sinh điều khiển khí nén hay còn được gọi là van bướm inox vi sinh đóng mở bằng khí nén hoặc van bướm vi sinh khí nén, van bướm vi sinh điều khiển bằng khí nén. Đây là dạng van bướm hiện đại được sử dụng bộ điều khiển khí nén có nhiều tính năng và khả năng làm việc cực kì ưu việt.

Không chỉ vậy với chất liệu cấu tạo cao cấp là inox vi sinh được gia công bề mặt có độ bóng cao theo tiêu chuẩn SMS, DIN, kháng nước, kháng bụi, không lắng đọng lưu chất, được sử dụng phổ biến trong các ứng dụng sản xuất thực phẩm, các nhà máy sữa, nước giải khát, bia rượu, dược phẩm, mỹ phẩm,…

Van bướm inox vi sinh điều khiển khí nén phổ biến từ kích cỡ DN15 đến DN200, sử dụng kiểu kết nối thường là hàn trực tiếp hoặc clamp để tạo độ kín, chống rò rỉ, các tác nhân môi trường ảnh hưởng tới lưu chất bên trong. Các dạng van bướm này hiện đang được sẵn rất nhiều tại kho của XNK HT, liên hệ ngay để sở hữu các sản phẩm có chất lượng cao với giá tốt nhất.

Có thể bạn cần tìm: Van bướm silo điều khiển khí nén

Cấu tạo của van bướm inox vi sinh điều khiển khí nén

Van bướm inox vi sinh điều khiển khí nén có thiết kế nhỏ gọn hơn nhiều các dòng van bướm tự động thông thường tuy nhiên thì các bộ phận cấu tạo nên chúng là tương tự nhau. Cũng bao gồm thân van đúc mặt kết nối, trục chính, đĩa van cùng các gioăng kín và bộ điều khiển khí nén. Được trình bày như sau:

1.Bộ điều khiển khí nén: đây là bộ phận có chức năng quan trọng nhất, quyết định các hoạt động bên trong van. Nhận năng lượng khí nén từ hệ thống và chuyển đổi thành động năng phù hợp cho chu trình xoay trục đóng – mở – điều tiết đĩa bướm. Tùy theo các phụ kiện kèm theo và thiết kế có sự khác biệt để đáp ứng nhu cầu sử dụng thì bộ phận này được chia thành nhiều dạng như:

• Tác động đơn
• Tác động kép
• Đóng mở On – Off
• Hoạt động tuyến tính

2.Thân van: đúc toàn thân từ inox vi sinh có màu trắng đẹp đặc trưng, mịn bóng ma sát thấp, có độ cứng cực cao và khả năng chống oxi hóa – rỉ sét, không bị mài mòn bởi lưu chất. Ít bị biến dạng bởi các tác động vật lý, hóa học. Thiết kế dạng khung tròn rỗng, tạo sườn liên kết các bộ phận còn lại và mặt kết nối dạng hàn, clamp được đúc vào 2 bên khung để kết nối vững chắc với ống dẫn.

3.Trục nối: là bộ phận trung gian nằm bên trong thân, kết nối bộ điều khiển với đĩa van và tham gia trực tiếp vào quá trình hoạt động. Chịu các tác động ma sát mạnh và áp lực lớn từ lưu chất nên bộ phận này cũng được làm hoàn toàn từ inox vi sinh để có độ chắc chắn, bền bỉ tốt nhất.

4.Đĩa van: có dạng tròn và dẹt mỏng như chiếc đĩa và kết hợp với trục xoay liên tưởng như cánh bướm. Đây là bộ phận tiếp xúc trực tiếp với lưu chất và quyết định sự lưu thông của van bướm inox vi sinh điều khiển khí nén và đĩa van quay theo sự điều hướng của bộ điều khiển thông qua trục van và có thể quay nhiều góc mở nhỏ từ 0 đến 90 độ hoặc đóng mở hoàn toàn.

5.Gioăng kín: chất liệu cấu tạo phần gioăng thường là silicon, PTFE, NBR,…chống mài mài, chịu nhiệt tốt. Được chèn vào giữa các thành phần bên trong van để tạo độ kín đáo, giảm ma sát, chống rò rỉ lưu chất qua van và ra ngoài môi trường gây ô nhiễm.

Ưu, nhược điểm của van bướm inox vi sinh đóng mở bằng khí nén

Ưu điểm đặc sắc của van bướm inox vi sinh điều khiển khí nén

• Khả năng đóng mở đĩa cánh bướm cực nhanh chóng, nhanh hơn nhiều so với dạng điều khiển điện
• Điều tiết lưu lượng dòng chảy tốt, đáp ứng được các yêu cầu đa dạng của người sử dụng
• Van inox vi sinh khí nén có thiết kế nhỏ gọn,  không tốn nhiều diện tích, có thể lắp đặt vào nhiều vị trí và không gian chật hẹp
• Cấu tạo van khá đơn giản có thể dễ dàng lắp đặt cũng như tháo dỡ để vệ sinh, bảo dưỡng khi cần thiết
• Inox vi sinh có độ cứng rất cao, không dễ bị biến dạng khi làm việc trong môi trường có áp suất, nhiệt độ lớn.
• Có độ bền bỉ cao, kháng hóa chất, không bị oxi hóa, han gỉ, mài mòn.
• Áp suất và lưu lượng không bị tổn thất khi qua van

Nhược điểm của van bướm inox vi sinh khí nén

• Van bị giới hạn về kích cỡ, không phù hợp lắp đặt với các đường ống trên DN200
• Giá thành thường cao hơn so với các dòng van bướm đóng mở khí nén có cùng kích cỡ.
• Không thể sử dụng với các lưu chất có chứa nhiều tạp chất bẩn.

Các loại van bướm inox vi sinh điều khiển khí nén

Van bướm inox vi sinh điều khiển khí nén tác động đơn

Đối với dạng van bướm inox vi sinh điều khiển khí nén này người sử dụng chỉ cần cung cấp nguồn năng lượng khí nén một lần duy nhất vào đầu khí nén là sẽ có thể mở ra đĩa cánh bướm cho dòng chảy lưu chất lưu thông. Đồng thời khi nguồn khí nén bị ngắt thì với tác động đàn hồi tự động của lò xo bên trong xi lanh này sẽ được kích hoạt đưa piton và trục xoay di chuyển theo hướng ngược lại đóng ngay lập tức đĩa van.

Chính vì thế đối với dạng van bướm này thì người vận hành cần liên tục cấp nguồn áp lực khí phù hợp để giữ trạng thái mở van theo yêu cầu. Cùng với đó là giá thành của chúng cũng hơi cao nên hiện nay trên thị trường van bướm inox vi sinh điều khiển khí nén tác động đơn không được sử dụng quá phổ biến, chỉ lắp đặt vào một số đường ống hệ thống đặc thù.

Van bướm inox vi sinh khí nén tác động kép

Để van bướm inox vi sinh khí nén tác động kép hoạt động thì chúng ta cần linh hoạt và luân phiên cấp khí nén vào 2 đường dẫn ở đầu điều khiển theo đúng hướng dẫn để mở ra hoặc đóng lại van theo mục đích sử dụng. Khi được cấp khí nén vào đầu này thì khí thải thừa sẽ được thải ra môi trường ở đầu kia giúp cho môi trường làm việc bên trong bộ khí nén luôn được cân bằng và hoạt động tốt nhất.

Với tính đa năng và linh hoạt đáp ứng được các yêu cầu đa dạng hiện này đồng thời không yêu cầu cấp nguồn liên tục cực tiết kiệm năng lượng vận hành cùng với đó là giá thành phù hợp nên van bướm inox vi sinh điều khiển khí nén tác động kép đang được nhiều quý khách hàng yêu thích và lựa chọn cho hệ thống của mình.

Van bướm inox vi sinh điều khiển khí nén On-Off

Van bướm inox vi sinh đóng mở bằng khí nén On-Off có nghĩa là bộ khí nén dạng On-Off có khả năng đóng hoặc mở hoàn toàn đĩa bướm, không tới 2s là chúng ta có thể mở ra cửa van cho dòng chảy lưu thông và chỉ thích hợp với các hệ thống yêu cầu đóng hoặc ngắt dòng chảy lưu chất nhanh chóng.

Với thiết kế đặc trưng của van cánh bướm, lưu chất khi đi qua vị trí lắp đặt không bị tổn thất lưu lượng hay áp suất, có khả năng tự làm sạch, không lắng đọng lưu chất cực kì vệ sinh.

Van bướm inox vi sinh điều khiển khí nén tuyến tính

Đây là dạng van được sử dụng rộng rãi và phổ biến nhất hiện nay, với khả năng điều tiết lưu chất theo yêu cầu cực chính xác, phân luồng lưu chất theo 2 chiều thuận nghịch.

Không chỉ vậy van còn được sở hữu bộ điều khiển tự động bằng khí nén thông minh có thể điều chỉnh, kiểm soát việc vận hành từ khoảng cách xa, giúp tiết kiệm tối đa thời gian, công sức và tối ưu hóa hệ thống, tăng năng suất làm việc.

Van bướm inox vi sinh điều khiển khí nén dạng hàn

Van bướm inox vi sinh đóng mở bằng khí nén sử dụng kiểu kết nối hàn để lắp đặt vào đường ống tạo ra một mối liên kết cực kì bền vững, chịu được áp lực lớn, chống rò rỉ, phù hợp với các môi trường đặc thù có yêu cầu vệ sinh nghiêm ngặt.

Tuy nhiên hạn chế của dạng van này là sự linh hoạt, khá khó khăn khi cần tháo dỡ khi để bảo dưỡng, vệ sinh, có sự ảnh hưởng tới đường ống khi thay thế.

Van bướm inox vi sinh điều khiển khí nén dạng clamp

Van bướm inox vi sinh điều khiển khí nén dạng Clamp hay còn gọi là dạng kẹp có độ linh hoạt cao, khả năng ứng dụng đa dạng nên được ưa chuộng và sử dụng phổ biến. Không chỉ có thể lắp đặt vào đường ống một cách nhanh chóng, không tốn nhiều thời gian mà khi cần vệ sinh, bảo dưỡng bảo trì định kì thì cũng cực kì đơn giản.

Van bướm inox vi sinh điều khiển khí nén được sử dụng ở đâu

Dưới đây là các ví dụ điển hình mà van bướm inox vi sinh khí nén được lắp đặt và sử dụng:

• Được ứng dụng trong các dây chuyền sản xuất nước khoáng đóng chai, rượu bia, nước ngọt, sữa, thiết bị y tế, mỹ phẩm, đồ ăn,…
• Đóng vai trò quan trọng, điều tiết và kiểm soát áp suất lưu chất trong các hệ thống phòng thí nghiệm, nơi yêu cầu có độ tiệt trùng, vệ sinh nghiêm ngặt.
• Được lắp đặt trên các đường ống hệ thống của ngành khai thác dầu khí, khí tự nhiên, khí gas,..vân vân.

Báo giá van bướm inox vi sinh điều khiển khí nén

Qua bài viết này thì bạn đọc cũng đã nắm được vai trò và chức năng của van bướm inox vi sinh điều khiển khí nén quan trọng như thế nào trong các hệ thống đường ống đặc biệt là ở các ngành, lĩnh vực khai thác, chế biến và sản xuất.

Nhằm đáp ứng được nhu cầu sử dụng đa dạng hiện nay thì van bướm inox vi sinh đóng mở khí nén được sản xuất với rất nhiều mẫu mã, kích cỡ, chất liệu đa dạng từ nhiều thương hiệu khác nhau, có giá thành dao động từ vài trăm đến vài triệu.

Nếu như quý khách có nhu cầu tìm kiếm và lắp đặt dòng van này có thể liên hệ trực tiếp với chúng tôi để được đội ngũ nhân viên tư vấn hỗ trợ giải đáp hoặc báo giá tốt nhất tại thời điểm đó. Xin trân trọng cảm ơn.

Bảng giá tham khảo của van bướm inox vi sinh điều khiển khí nén tại XNK HT Việt Nam:
