Van cầu điều khiển khí nén

Van cầu điều khiển khí nén được xem là dòng van vận hành tự động có chức năng quan trọng không thể thiếu trong các ngành công nghiệp đặc biệt là các hệ thống khí nén hiện nay. Với kiểu dáng thiết kế đa dạng, bộ điều khiển tự động khí nén thông minh cùng chất liệu cấu tạo van cao cấp và chắc chắn tạo cho chúng có khả năng ứng dụng cực kì hiệu quả, đem lại chất lượng công việc cao cho người sử dụng.

Vậy để có thể hiểu được sâu rộng nhất về dòng van cầu điều khiển khí nén này xem chúng có đem lại những lợi ích to lớn nào? Được ứng dụng ở những đâu? Được phân thành những dạng nào? Có những lưu ý gì trong quá trình hoạt động? Mọi vướng mắc đó sẽ chúng tôi giải đáp kỹ càng ngay trong bài viết ngay sau đây. Xin mời các bạn cùng tham khảo.

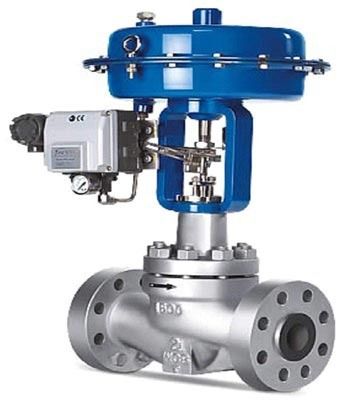

Hình ảnh thực tế của van cầu điều khiển khí nén

Tổng quan về van cầu điều khiển khí nén

Van cầu điều khiển khí nén (Pneumatic control globe valve) là một dạng của van cầu (Globe Valve), được thay thế bộ tay quay vô lăng bằng bộ điều khiển khí nén khắc phục hiệu quả những hạn chế của bộ điều khiển cơ năng, cho phép người sử dụng có thể điều tiết, và kiểm soát nhanh chóng dòng chảy lưu chất mà không cần trực tiếp vận hành.

Van cầu điều khiển khí nén có thiết kế khá đơn giản bao gồm phần van cơ và bộ điều khiển khí nén, bên trong thân van được chia thành 2 nửa và tại vị trí vách ngăn đó được điều chỉnh đóng – mở cửa van lên xuống theo phương thẳng đứng hoàn toàn tự động bằng bộ truyền động khí nén chuyển đối năng lượng khí nén thành cơ năng vận hành van.

Van cầu điều khiển khí nén được đánh giá cao hơn so với van cầu điều khiển điện bởi chúng có khả năng hoạt động nhanh hơn nhiều, thời gian đáp ứng tín hiệu chỉ từ 3 đến 5 giây, điều tiết chính xác và ứng dụng đa dạng hơn ngay cả những khu vực có độ ẩm cao, khu vực nguy hiểm người điều khiển không thể đi tới hay cảnh báo cháy nổ cao.

Một số tên gọi thông dụng của van cầu điều khiển khí nén:

• Van chữ ngã điều khiển khí nén
• Van yên ngựa điều khiển khí nén
• Van cầu khí nén
• Van cầu hơi đóng mở bằng khí nén
• Van dù điều khiển khí nén
• Van cầu điều khiển khí nén lắp bích
• Van hơi nóng điều khiển khí nén

Lợi ích khi sử dụng van cầu điều khiển khí nén

Công dụng của van cầu điều khiển khí nén đó là đóng /mở đường ống để điều tiết dòng chảy lưu chất từ đó kiểm soát được lưu lượng theo yêu cầu sử dụng. Hiện nay, trên thị trường có rất nhiều dòng van công nghiệp được sản xuất để phục vụ nhu cầu sử dụng đa dạng của các hệ thống công nghiệp, van cầu điều khiển bằng khí nén cũng không phải ngoại lệ.

Việc lắp đặt và sử dụng chúng đem tới cho người tiêu dùng vô vàn những lợi ích to lớn như sau:

• Van cầu điều khiển khí nén có khả năng điều tiết lưu chất rất tốt, chính xác và nhanh chóng chỉ từ 3 đến 5s hơn hẳn so với dòng van cầu điều khiển bằng điện phải mất từ 5 đến 10 giây.
• Bộ điều khiển khí nén sử dụng nguồn năng lượng khí nén sạch, không ô nhiễm môi trường, không gây ảnh hưởng cho người vận hành, tiêu tốn ít năng lượng hơn bộ điều khiển điện.
• Bên cạnh đó bộ điều khiển khí nén này còn được sản xuất theo tiêu chuẩn quốc tế IP67, IP68 kháng bụi và chống nước rất hiệu quả.
• Người vận hành van không cần trực tiếp có mặt tại vị trí lắp đặt van để điều khiển, có thể điều khiển từ xa rất chính xác, tiết kiệm được thời gian và công sức, có thể tích hợp điều khiển nhiều sản phẩm cùng 1 lúc.
• Thiết kế van cầu khí nén thông minh, tinh tế, phù hợp với nhiều hệ thống, có thể lắp đặt tại nhiều vị trí khác nhau, tại các khu vực có độ ẩm cao, khó sử dụng kiểu điều khiển cơ năng thông dụng hay cảnh báo mức độ cháy nổ, cao.
• Ứng dụng đa dạng môi trường, có thể hoạt động hiệu quả trong các hệ thống dẫn truyền nước thông thường đến các môi trường có tính chất khắc nghiệt như khí nén, hơi nóng, hóa chất có nhiệt độ và áp suất cao, có lưu chất ăn mòn mạnh.
• Dải kích cỡ của van cầu điều khiển khí nén rộng từ DN15 đến DN300, có thể phù hợp với nhiều đường ống có kích thước nhỏ đến lớn hiện nay.
• Vật liệu cấu tạo van đa dạng, chất lượng cao như gang, thép cacbon, đồng, inox tạo cho van có độ cứng cao, chắc chắn, không bị nứt vỡ khi có áp suất, không bị các hóa chất ăn mòn, oxi hóa khi hoạt động ngoài trời.
• Toàn bộ lớp vỏ bên ngoài của van cầu điều khiển khí nén được sơn phủ lớp sơn bảo vệ màu xanh, nâng cao tuổi thọ làm việc, độ thẩm mỹ cho van và hệ thống ứng dụng.
• Kiểu kết nối với đường ống bằng lắp bích 2 đầu hoặc nối ren vô cùng chắc chắn và linh hoạt đem đến sự đơn giản cho van cầu điều khiển khí nén khi lắp đặt và nhanh chóng khi bảo dưỡng, không làm ảnh hưởng tới hệ thống khi thay thế, dễ dàng tái sử dụng.

Cấu tạo của van chữ ngã điều khiển khí nén và nguyên lý hoạt động

Cấu tạo chi tiết của van chữ ngã điều khiển khí nén

Van cầu điều khiển khí nén thì cũng có cấu tạo cơ bản tương tự các dòng van cầu khác, cũng gồm có thân van cơ và bộ điều khiển khí nén. Để có thể hiểu rõ được từng bộ phận đó là gì thì xin mời các bạn tiếp tục theo dõi bài viết nhé.

• Thân van: đây là bộ phận có chức năng quan trọng nhất, có thể xem là ”khung xương” của sản phẩm, gắn kết toàn bộ các chi tiết lại với nhau. Được sử dụng các chất liệu cao cấp như inox (304, 316), thép, gang dẻo,… để gia công sản xuất tạo độ chắc chắn và bền bỉ. Cũng là nơi gắn kết với 2 đầu ống và cho phép lưu chất có thể tự do di chuyển khi mở van.
• Trục van: là bộ phận nằm bên trong thân van có trách nhiệm kết nối bộ phận điều khiển ở đầu trên và bộ phận đĩa van ở đầu dưới để truyền tải tín hiệu chuyển động xoay trục mở van một cách chính xác nhất. Chính vì thế, trục van thường được làm bằng chất liệu inox hoặc hợp kim có độ cứng chắc, bền bỉ để có thể chống chịu sự mài mòn và oxi hóa.
• Đĩa van: thường được sản xuất từ chất liệu cao cấp là inox, bên ngoài còn được bao bọc một lớp đệm cao su chống mài mòn, tạo độ kín khít khi van đóng kín, ngăn không cho lưu chất có thể rò rỉ qua đường ống. Được gắn chắc chắn bên trong van và kết nối với đầu dưới của trục van để nhận các tín hiệu chuyển động lên xuống theo phương thẳng đứng vuông góc với ghế van.
• Gioăng làm kín: hay còn gọi là đệm cao su, được chèn vào giữa 2 mặt bích 2 đầu nối ống với mục đích giảm sự ma sát, mài mòn khi van hoạt động, tạo độ kín khít hoàn toàn cho van và triệt tiêu bớt đi tiếng ồn gây phiền phức. Bộ phận này cần có sự dẻo dai, chống chịu nhiệt độ và mài mòn hiệu quả, không bị oxi hóa nên nhựa Teflon, PTFE, NBR là những vật liệu được xướng tên hàng đầu.
• Nắp van: đúng như tên gọi thì bộ phận này có chức năng nắp kín phần thân van, được thiết kế đóng mở dễ dàng khi van cần tháo dỡ để sửa chữa hoặc bảo dưỡng, ngoài ra thì chúng còn có nhiệm vụ ngăn chặn các lưu chất khi di chuyển qua van không bị trào ngược lên trên khi có áp suất quá mạnh.
• Bộ điều khiển khí nén: bộ điều khiển tự động này được gắn chắc chắn trên đầu của phần thân van cơ, là tập hợp của nhiều các thành phần chi tiết như piston, màng van, xy lanh khí nén, các bánh răng trợ lực, lò xo và trục, bên ngoài được bảo vệ bằng hộp số kim loại, chế tạo theo tiêu chuẩn quốc tế IP67 để giúp chúng có thể ứng dụng đa dạng môi trường. Bộ phận này được chia thành 2 loại đó là bộ truyền động khí nén dạng màng và dạng Piston.

Nguyên lý hoạt động của van cầu điều khiển khí nén

Có thể hiểu đơn giản, bộ điều khiển khí nén của van cầu được xem như ”đầu não” của sản phẩm, chịu trách nhiệm điều khiển tất cả các hoạt động của van. Chúng sử dụng nguồn năng lượng khí nén được cung cấp từ hệ thống nguồn có áp suất thông thường từ 3 đến 8 bar, yêu cầu cần được ổn định để van có thể thể hoạt động liên tục trong thời gian dài.

Van cầu điều khiển khí nén có chức năng chính đó là đóng hoặc mở van để kiểm soát dòng chảy của lưu chất, ngoài ra các góc đóng /mở nhỏ hơn của van có thể điều tiết rất tốt lưu lượng. Quá trình đóng van ngăn chặn lưu chất đi qua van rất đơn giản người vận hành chỉ cần mở hệ thống cung cấp khí nén, nguồn năng lượng khí này ngay lập tức được di chuyển tới bộ truyền động khí nén thông qua 1 van điện từ.

Áp suất của nguồn năng lượng khí nén này sẽ đẩy bộ phận Piston nằm bên trong bộ điều khiển khí nén đi xuống hoặc lò xo nén đi xuống có nghĩa lúc này đĩa van được hạ xuống ghế van, đóng chặt đường ống.

Ngược lại, khi người sử dụng có nhu cầu mở van để cho nguồn lưu chất trong đường ống có thể tự do di chuyển bên trong đường ống thì chỉ cần điều chỉnh cho van điện từ ngừng cung cấp nguồn năng lượng khí nén cho bộ truyền động.

Nguồn khí này sẽ được xả ra ngoài môi trường thông qua 1 lỗ mở trên van điện từ và nhờ vào lực đàn hồi của lò xo đẩy bộ phận Piston hướng lên trên, kéo theo trục van gắn đĩa van di chuyển tịnh tiến đi lên trên vuông góc với ghế van. Van cầu điều khiển khí nén lúc này sẽ được mở ra hoàn toàn.

Các loại van cầu điều khiển bằng khí nén phổ biến

Đa dạng chất liệu cấu tạo

Van cầu điều khiển khí nén inox

Van cầu điều khiển khí nén inox được xem là dòng van có chất lượng cao cấp nhất, được thừa hưởng tất cả những đặc tính của inox như độ cứng cao, chắc chắn, bề mặt trơn bóng không bám bẩn ít ma sát, không bị phản ứng hóa học với các hóa chất nồng độ cao, hoạt động tốt trong môi trường có áp suất lớn, nắng mưa bất thường.

Bên cạnh đó chúng có tuổi thọ cực kì lâu dài, không bị nhiễm điện, không dẫn từ, màu trắng sáng vô cùng bắt mắt khiến cho giá thành của chúng cũng cao hơn so với các chất liệu khác để tương xứng với chất lượng đem lại.

Xem chi tiết: van cầu inox điều khiển khí nén

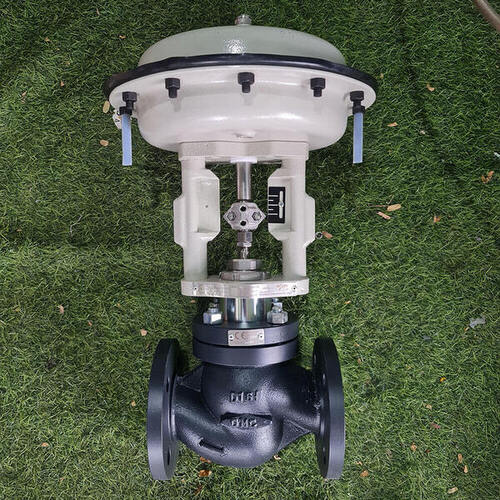

Van cầu điều khiển bằng khí nén gang

Van cầu điều khiển khí nén gang được xem là dòng van thông dụng nhất hiện nay bởi chúng có giá thành rẻ nhất so với tất cả các chất liệu còn lại. Với khả năng hoạt động tạm ổn, đáp ứng được các yêu cầu sử dụng của hệ thống thông thường và tuổi thọ cao van cầu gang khí nén chính là sản phẩm luôn được ưu tiên lựa chọn của người tiêu dùng và chủ đầu tư công trình trong các ứng dụng không yêu cầu quá cao về áp suất cũng như nhiệt độ làm việc.

Van cầu điều khiển khí nén thép

Ngoài inox là chất liệu được tin tưởng sử dụng trong các môi trường có nền nhiệt cao thì thép chính là một vật liệu được tin cậy thứ 2, với nhiệt độ nóng chảy cao lên tới 500 độ C van cầu điều khiển khí nén bằng thép được ưa chuộng và sử dụng trong các hệ thống dẫn truyền lưu chất như dầu nóng, hơi nóng, khí nén,..tuy nhiên thì khả năng chống ăn mòn của chất liệu này được đánh giá không cao.

Đa dạng kiểu hoạt động

Van cầu điều khiển khí nén ON – OFF

Van cầu điều khiển khí nén ON-OFF là dạng van chỉ cho phép người vận hành có thể đóng (OFF) hoặc mở (ON) hoàn toàn khi cung cấp nguồn năng lượng khí nén cho bộ điều khiển hoạt động. Với việc được sản xuất trên dây chuyền hiện đại và tiên tiến nhất, sử dụng các chất liệu cao cấp như gang, thép cacbon, inox,…và kiểu kết nối mặt bích theo tiêu chuẩn JIS, DIN, BS, ANSI cho phép hoạt động đa dạng môi trường và chịu áp suất cao, nhiệt độ lớn lên tới 200 độ C.

Van cầu điều khiển khí nén tuyến tính

Để phục vụ nhu cầu cần điều tiết lưu lượng lưu chất với mức độ ít hơn, tùy theo mục đích sử dụng của người vận hành thì van cầu điều khiển khí nén dạng tuyến tính là loại van như vậy, cho phép van hoạt động đóng-mở theo nhiều góc nhỏ khác nhau rất chính xác. Với dạng van này chúng ta thường thấy sự có mặt của chúng trong các ngành công nghiệp tự động hóa như hệ thống cấp, thoát nước thải, dầu khí, gas,…

Đa dạng kiểu kết nối

Van cầu điều khiển khí nén nối ren

Với kiểu kết nối với 2 đường ống rời bằng ren đem tới cho van chữ ngã điều khiển khí nén khả năng liên kết cực đơn giản và cực kì linh hoạt. Có thể tháo dỡ nhanh chóng mà không làm ảnh hưởng tới hệ thống, người sử dụng có thể tăng cường độ chặt chẽ và kín khít bằng cách sử dụng thêm phụ kiện băng keo trong tại vị trí lắp đặt.

Van cầu điều khiển khí nén mặt bích

Van cầu điều khiển khí nén mặt bích là dạng van được thiết kế thân van kết nối với đường ống bằng mặt bích. Bộ phận này được chế tạo hoàn toàn cùng chất liệu với thân van và đáp ứng được tiêu chuẩn sản xuất của quốc tế JIS, BS, DIN, ANSI về độ chống chịu lực áp suất, nhiệt độ cao, phù hợp với những hệ thống có đường kính ống lớn từ DN50 trở lên.

Tìm hiểu ứng dụng của van cầu điều khiển khí nén

Hiện nay van cầu điều khiển khí nén được người tiêu dùng yêu thích và lựa chọn sử dụng nhiều trong các ứng dụng trên thị trường bởi chúng có khả năng hoạt động vô cùng nhanh chóng, tiết kiệm nguồn năng lượng, an toàn với con người và không gây ảnh hưởng tới môi trường sống. Có thể kể ra một vài các ứng dụng tiêu biểu như sau:

• Van cầu điều khiển khí nén được lắp đặt và sử dụng phổ biến trong các hệ thống làm mát bằng nước.
• Van cầu điều khiển bằng khí nén được tin tưởng trong ngành công nghiệp hóa chất, sử dụng để kiểm soát chính xác các lưu chất trong đường ống bởi chúng có thiết kế chắc chắn và điều tiết đóng mở cực kì nhanh chóng.
• Van cầu khí nén dụng đa dạng trong các hệ thống đường ống nước thông dụng như nước nóng, nước sạch, nước thải,…
• Van chữ ngã điều khiển khí nén được lắp đặt và sử dụng trong ngành công nghiệp khai thác và sản xuất.
• Van cầu điều khiển khí nén hoạt động cực kì hiệu quả trong các hệ thống nồi hơi, lò hơi, lò nung, khí nóng bởi chúng sở hữu đặc điểm tính chất chịu nhiệt và áp suất cực kì tốt.
• Xuất hiện nhiều trong ngành công nghiệp chế biến và sản xuất đồ ăn, đồ uống, nước giải khát, rượu bia,…
• Ngoài ra van chữ ngã điều khiển khí nén còn được góp mặt trong các hệ thống đường ống của ngành công nghiệp nhiệt điện, thủy điện hay năng lượng hạt nhân.

Một số lưu ý khi sử dụng van cầu điều khiển khí nén

• Lưu chất trong đường ống khi lưu thông qua van cầu điều khiển khí nén bị giảm sút cả về lưu lượng, tốc độ, áp suất do dòng chảy bị chuyển đổi hướng bên trong thân, có thể theo dạng chữ Z, chữ Y hoặc dạng góc.
• Van chữ ngã điều khiển khí nén được sản xuất với kích thước và trọng lượng nặng hơn so với các dạng van công nghiệp khác cùng kích thước.
• Do bộ phận đĩa van nằm chìm dưới dòng chảy của lưu chất, chính vì thế, khi van cầu khí nén hoạt động thì bộ phận này sẽ chịu tất cả các tác động áp suất của lưu chất. Về lâu dài sẽ bị mài mòn, oxi hóa gây ra hiện tượng van không đảm bảo được sự kín đáo, lưu chất có thể bị rò rỉ ở 2 bên ống.
• Van cầu điều khiển khí nén sử dụng nguồn năng lượng khí nén để hoạt động nên hệ thống cung cấp luôn cần đảm bảo ổn định, áp suất khí nén cần được duy trì ở mức 3 đến 8 bar, nếu nhỏ hơn hoặc lớn hơn có thể gây ảnh hưởng xấu đến quá trình van hoạt động.

Địa chỉ cung cấp van cầu điều khiển khí nén uy tín, giá tốt nhất

Nếu các bạn đang có nhu cầu tìm kiếm sử dụng van cầu điều khiển khí nén hoặc các dòng van công nghiệp khác mà chưa biết nên lựa chọn ở đâu để sở hữu các sản phẩm chính hãng với giá thành phù hợp nhất thì cần tham khảo ngay địa chỉ Công ty TNHH TM & XNK HT Việt Nam.

Tự tin là đơn vị đi đầu trong ngành công nghiệp van điều khiển, với kinh nghiệm thực chiến lâu năm, hàng trăm nghìn đối tác lớn nhỏ, luôn nhận được các đánh giá phản hồi sản phẩm tích cực. Đây chính là nguồn động lực để chúng tôi ngày càng học hỏi và phát triển hơn nữa.

Với mong muốn được đem tới tận tay quý khách hàng những van cầu điều khiển khí nén có chất lượng tốt nhất, mẫu mã đẹp nhất, tuổi thọ lâu bền và giá thành tốt nhất thị trường.

Cam kết tất cả các hàng hóa tại XNK HT đều được nhập khẩu chính hãng từ các nước công nghiệp lớn trên thế giới như Malaysia, Hàn Quốc, Đài Loan,…với chất lượng chính hãng 100%, hàng sẵn nhiều loại, luôn mới, đa dạng kích cỡ, chất liệu và bảo hành dài hạn lên tới 12 tháng.

Hàng hóa sẽ được giao ngay sau khi hoàn tất các thủ tục thanh toán, nội thành Hà Nội sẽ được miễn phí với các đơn hàng có giá trị kinh tế cao và nhận được ngay trong ngày. Với các tỉnh ngoại thành, Bắc – Nam tùy vào nhiều yếu tố có thể nhận hàng từ 5 đến 7 ngày.

Vậy để có thể nhận được các tư vấn hỗ trợ từ đội ngũ chuyên viên có nhiều năm kinh nghiệm, nhận được báo giá tốt nhất sản phẩm van cầu điều khiển khí nén tại thời điểm bạn cần mua thì còn ngần ngại gì mà không nhấc máy lên gọi ngay tới số điện thoại Hotline đang được hiển thị ngay trên màn hình.

Một số phụ kiện đi kèm van chữ ngã điều khiển khí nén

Bộ điều khiển khí nén tuyến tính

Bộ điều khiển khí nén chúng ta đã phân tích ở phần cấu tạo của van chữ ngã ở trên, chúng hoạt động dựa trên nguồn khí nén được cung cấp từ hệ thống nguồn để đóng mở tuyến tính các góc. Đây là bộ phận được lắp đặt riêng lẻ nên nếu có nhu cầu chúng ta có thể chuyển đổi nhanh chóng bộ điều khiển khí nén ON-OFF sang tuyến tính.

Bộ giảm áp khí

Khi nghe đến tên gọi của bộ phận này thì chắc hẳn bạn đọc cũng có thể hiểu được cơ bản chức năng của chúng. Đúng là như vậy bộ giảm áp khí này được lắp đặt để thực hiện chức năng đó là giảm áp suất khí nén xuống mức an toàn.

Để đảm bảo các thiết bị và sản phẩm lắp đặt chúng như van cầu điều khiển khí nén luôn được hoạt động trong trạng thái ổn định nhất, đem lại được hiệu quả công việc cao nhất, tránh những rủi ro xấu có thể xảy ra khi hệ thống bị tăng áp suất quá mức cho phép.

Bộ lọc khí nén

Hệ thống cung cấp khí nén thực chất là một máy nén khí công nghiệp, không khí tự nhiên được thu thập vào máy rồi tăng nhanh về áp suất để cung cấp cho bộ phận điều khiển khí nén hoạt động. Quá trình này được diễn ra liên tục, được đi qua nhiều nơi nên không thể tránh khỏi các tạp chất như dầu hay nước không may bị lẫn vào trong quá trình chúng di chuyển.

Vì thế bộ phận lọc khí nén này sẽ có chức năng xử lý nguồn năng lượng khí nén trước khi đưa vào bộ truyền động để hoạt động, ngăn chặn các tình trạng xấu gây ra cho van cầu điều khiển khí nén như tắc nghẽn, làm ô nhiễm, nặng hơn có thể gây hư hỏng van.

Van điện từ khí nén

Như chúng ta đã biết thì van điện từ khí nén hay còn gọi là van đảo chiều đây là dạng van có thể đóng hoặc mở nhanh chóng đường cung cấp khí nén hoặc điều chỉnh hướng di chuyển của nguồn năng lượng này để đáp ứng được các nhu cầu điều khiển và là dòng thiết bị không thể thiếu trong các ứng dụng khí nén đặc biệt là van cầu điều khiển khí nén.

Van được chia thành nhiều loại như 2/2, 3/2, 5/2 và 5/3 để đáp ứng được tốt nhất các mục đích sử dụng. Sử dụng nguồn điện thông dụng để tạo ra nguồn năng lượng từ trường hoạt động cực kì hiệu quả.
