Van bướm điều khiển điện Geko

Van bướm điều khiển điện Geko là một dòng van điều khiển tự động bằng bộ động cơ điện đến từ nhà sản xuất hàng đầu Geko của đất nước công nghiệp phát triển Đài Loan. Các sản phẩm đến từ thương hiệu này bao gồm cả van bướm điều khiển điện đều được người tiêu dùng đánh giá cao và phản hồi tích cực sau sử dụng, lựa chọn tuyệt vời cho các hệ thống công nghiệp và dân dụng cần kiểm soát và điều chỉnh lưu lượng.

Vậy van bướm điều khiển điện Geko có đặc điểm cấu tạo ưu việt như thế nào mà lại được ưa chuộng và ứng dụng phổ biến như thế thì các bạn đọc cùng với XNK HT đi tìm hiểu chi tiết trong bài viết dưới đây nhé. Hoặc có thể liên hệ trực tiếp với chúng tôi qua số hotline để tư vấn hỗ trợ tận tình nhất.

Giới thiệu chung về van bướm điều khiển điện Geko

Van bướm điều khiển điện Geko được biết đến thông qua nhiều tên gọi:

• Van cánh bướm điều khiển điện Geko
• Van đĩa bướm điều khiển điện Geko
• Van bướm truyền động điện Geko
• Van bướm đóng mở bằng điện Geko
• Van bướm động cơ điện Geko
• Van bướm điều khiển điện bằng Geko
• Van bướm vận hành bằng điện Geko
• Van bướm điện Geko

Và trong tiếng anh chúng có gọi là Electric contronl butterfly valve được định nghĩa là một dòng van cơ khí kết hợp hoàn hảo với bộ động cơ điện mang thương hiệu Geko nổi tiếng của Taiwan. Điều này đem tới cho van bướm điều khiển điện Geko có khả năng hoạt động tự động hóa, tăng hiệu suất tối đa và khắc phục được các hạn chế của dòng van cơ năng như tiết kiệm thời gian, công sức.

Van bướm điều khiển điện Geko cũng sử dụng dòng điện áp phổ biến 24V, 220V hoặc 380V như các bộ truyền động điện đến từ thương hiệu khác, có moment xoắn cực đại, mạnh mẽ và phản hồi tín hiệu chỉ 15-30 cực nhanh chóng, rất êm ái, không tạo tiếng ồn như dạng van bướm điều khiển khí nén.

Van bướm truyền động điện Geko được chia thành 2 dạng cơ bản đó là ON-OFF và tuyến tính, không chỉ có thể đáp ứng được nhu cầu đóng mở van nhanh chóng mà còn cho phép điều chỉnh lưu lượng cực kì chính xác, phù hợp với nhiều ngành công nghiệp sản xuất lương thực, thực phẩm, dược phẩm, mỹ phẩm,…

Van bướm điều khiển điện Geko được sử dụng đa dạng môi trường, ứng dụng cho chất lỏng, dạng khí, hơi có áp suất cao và nhiệt độ lớn cực ổn định, an toàn, lắp đặt nhiều vị trí khác nhau nhất là vị trí trên cao, khuất tầm nhìn, có chứa chất độc hại, không thuận tiện cho việc có mặt của con người và điều khiển trực tiếp.

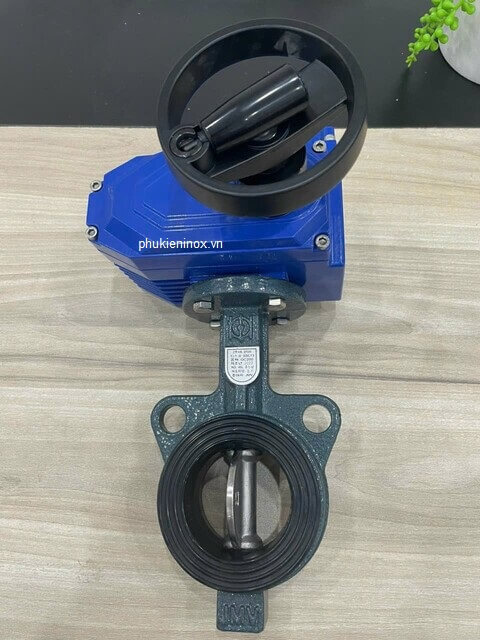

Có thể bạn cần tìm: Van bướm điều khiển điện tay quay

Tại sao nên sử dụng van bướm điều khiển điện Geko

Các thiết bị van tự động hóa và điều khiển trong thời đại công nghiệp phát triển vô cùng mạnh mẽ đang được tin cậy và ứng dụng cực kì rộng rãi trong tất cả các ngành nghề, lĩnh vực và môi trường. Van bướm điều khiển điện Geko ứng dụng trong các đường ống hệ thống công nghiệp đem lại nhiều lợi ích to lớn cho con người và nâng cao diện mạo cho nền công nghiệp, có thể kể đến như:

• Giá thành của van bướm điều khiển điện Geko tương đối rẻ, phù hợp và được nhập khẩu trực tiếp và độc quyền tại XNK HT có giá thành cực kì cạnh tranh với thị trường.
• Van bướm điều khiển điện Geko hoạt động hoàn toàn tự động giúp tối ưu hóa hệ thống, nâng cao hiệu suất làm việc tối đa, kinh tế sản xuất phát triển.
• Hoàn toàn điều chỉnh và giám sát từ xa, có độ nhanh chóng và chính xác nhất, tiết kiệm hiệu quả thời gian, công sức và chi phí nhân công.
• Có thể nắm bắt được các tình trạng thực của van bướm điều khiển điện Geko và điều chỉnh phù hợp, ngăn chặn các trục trặc gây tổn thất cho hệ thống, giảm hư hại, kéo dài tuổi thọ sản phẩm.
• Tất cả các chi tiết, bộ phần của van bướm điều khiển điện Geko đều được chế tạo và sản xuất trên dây chuyền công nghệ hiện đại nhất đạt các tiêu chuẩn quốc tế về chất lượng.
• Hoạt động ổn định, được kiểm định chặt chẽ nên ít xảy ra các lỗi vặt, trục trặc khi hoạt động, sử dụng điện năng cực kì êm ái.
• Khả năng ứng dụng cực kì đa dạng hầu hết các môi trường lưu chất tương tự nước, khí, hơi có điều kiện làm việc từ thông dụng tới khắc nghiệ nhất.
• Sử dụng nguồn điện áp thông dụng và phù hợp, hoạt động nhanh chóng, chính xác và cực kì tiết kiệm năng lượng.
• Van bướm điều khiển điện Geko được sản xuất từ các chất liệu cao cấp nhất, đối với mỗi vật liệu phù hợp và đáp ứng được các môi trường đặc thù khác nhau.

Ứng dụng thực tế của van bướm điều khiển điện Geko

Hiện nay, van bướm điều khiển điện Geko đã trở thành một dòng thiết bị không thể thiếu trong các đường ống công nghiệp sản xuất tự động nhờ đem lại nhiều lợi ích mà chúng tôi vừa trình bày ở trên đây. Tiêu biểu nhất có thể kể đến như:

• Ứng dụng vào các nhà máy cấp nước sạch, đường ống dẫn nước cho tòa nhà, khu chung cư, đô thị thành phố, khu công nghiệp
• Có mặt tại các nhà máy thủy điện, lĩnh vực thủy lợi, nhà máy nhiệt điện, điện hạt nhân
• Các nhà máy sản xuất lương thực và thực phẩm, nước giải khát, rượu bia, bột giấy, hóa chất,…luôn cần được điều chỉng lưu lượng và kiểm soát ổn định bằng các van bướm điều khiển điện Geko.
• Ngành nuôi trồng thủy sản, trang trại chăn nuôi gia súc, gia cầm, tưới tiêu cây trồng tự động
• Các nhà máy xử lý chất thải, nước thải sinh hoạt, công nghiệp
• Sử dụng và lắp đặt trong ngành khai thác dầu, khí, khoáng sản

Cấu tạo của van bướm điều khiển điện Geko và nguyên lý hoạt động

Cấu tạo của van bướm điều khiển điện Geko

Van bướm điều khiển điện Geko được cấu tạo khá phức tạp, gồm thân van bướm và bộ động cơ điện thay thế cho bộ điều khiển truyền thống và được sản xuất theo quy chuẩn của từng hãng sản xuất. Được trình bày ngắn gọn như sau:

1.Thân van bướm

Thân van bướm cơ thực chất là một khung tròn rỗng chứa đĩa van và bộ phận kết nối đường ống có dạng cánh bướm khi hoạt động. Đây chính là nơi mà lưu chất sẽ được lưu thông qua, với thiết kế ưu việt cho phép đóng mở nhanh nhưng không gây ra hiện tượng sốc áp, thủy kích.

Bộ phận này thường được sản xuất từ nhiều chất liệu cao cấp khác nhau như gang, nhựa, inox, thép, riêng đĩa van chỉ trung thành với thép không gỉ bởi chúng tiếp xúc với lưu chất trực tiếp trong thời gian dài, phải chịu các áp lực lớn và sự oxi hóa – mài mòn mạnh.

Bên cạnh đó tại vị trí tiếp giáp giữa lòng trong van với đĩa bướm có một vòng đệm tròn bằng cao su hay còn gọi là gioăng kín, được làm từ PTFE hoặc EPDM chịu nhiệt và kháng hóa chất có tác dụng giảm ma sát mài mòn và tăng cường độ kín đáo khi đĩa van đóng mở.

2.Bộ điều khiển điện

Bộ phận này đóng vai trò chủ lực, quyết định mọi hoạt động diễn ra bên trong van bướm điều khiển điện, được phân chia thành 2 dạn g chính là On – Off (đóng mở hoàn toàn) và tuyến tính (đóng mở theo góc). Tuy nhiên thì về cơ bản chúng cũng được hình thành từ các chi tiết như sau:

• Bảng mạch điện
• Công tắc giới hạn hành trình
• Công tắc giám sát hành trình
• Hệ thống bánh răng trợ lực
• Trục truyền động (nối từ hệ thống bánh răng đến ty van
• Bộ tuyến tính (chỉ có ở dạng tuyến tính).

Tất cả được bảo vệ an toàn và hoạt động trong môi trường tiêu chuẩn, cách ly hoàn toàn nguồn nước bằng một vỏ hộp bằng hợp kim nhôm, bên ngoài sơn phủ Epoxy xanh đạt tiêu chuẩn quốc tế về kháng bụi, chống thấm nước.

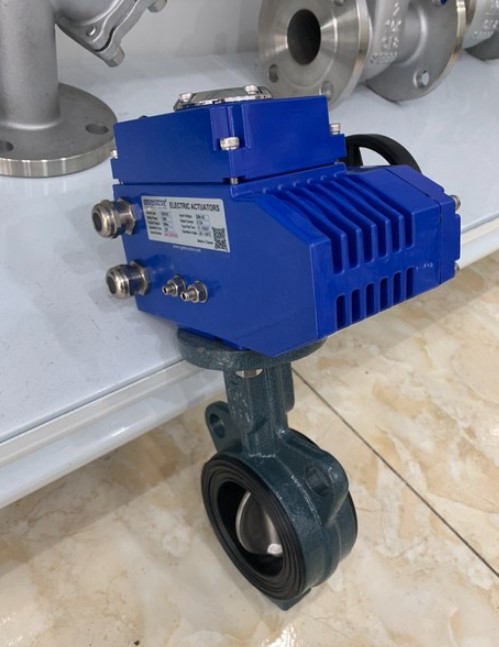

Cơ chế hoạt động của van bướm động cơ điện Geko

Nguyên lý hoạt động của van bướm điều khiển điện Geko dựa hoàn toàn vào việc xoay góc chuyển động đĩa van cánh bướm bên trong thân và được quyết định bằng việc cung cấp nguồn điện năng phù hợp cho bộ động cơ điện Geko ở trên đầu thân van.

Bộ điều khiển điện này sẽ tiếp nhận điện áp từ hệ thống và bằng một loạt chuyển hóa theo lập trình thì trở thành năng lượng cơ làm quay hệ thống bánh răng truyền lực đến trục van nối cánh van bướm ở dưới thân thông qua trục chuyền.

Tùy theo mục đích sử dụng, lựa chọn bộ điều khiển mà phần đĩa bướm này sẽ được xoay linh hoạt nhiều góc mở nhỏ tiết lưu dòng chảy hay chỉ có thể đóng hoặc mở hoàn toàn ở vị trí 0 độ hoặc 90 độ. Đặc biệt khi kết thúc mỗi chu trình hoạt động thì bộ phận công tắc giới hạn hành trình sẽ tự động ngắt điện năng vừa tiết kiệm điện năng vừa tránh om điện, các tình trạng rủi ro về điện không đáng có.

Các dòng van bướm điều khiển điện Geko hiện nay

Van bướm điều khiển điện Geko On – Off

Van bướm động cơ điện Geko On-Off là dòng van bướm chỉ có khả năng đóng hoặc mở hoàn toàn, đĩa van được chuyển động theo sự điều khiển của bộ truyền động điện Geko và xoay 2 góc 0 và 90 độ cho phép dòng chảy lưu chất đi qua hoặc ngắt hoàn toàn tại vị trí đĩa bướm. Vì vậy chúng phù hợp với những hệ thống không yêu cầu điều tiết lưu chất nên có giá thành tương đối rẻ.

Xem chi tiết sản phẩm: van bướm điều khiển điện On-OFF

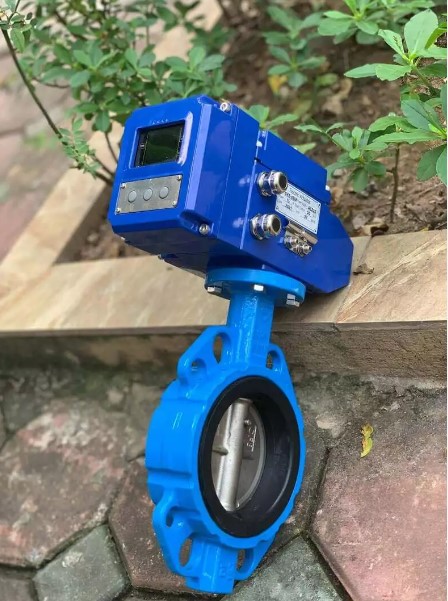

Van bướm điều khiển điện Geko tuyến tính

Van bướm điều khiển điện Geko tuyến tính thì sẽ có thiết kế khá cồng kềnh và phức tạp hơn so với dạng On-Off bởi vì dạng van này có khả năng đóng mở được linh hoạt và điều tiết lưu chất cực kì chính xác, đáp ứng nhiều hơn mục đích sử dụng của quý khách hàng.

Với việc tích hợp các tính năng thông minh, điều khiển từ xa và nhận phát tín hiệu analog 4-20mA về hệ thống điều khiển trung tâm, tủ PLC hoặc các thiết bị khác cho phép người sử dụng có thể kiểm soát, giám sát và điều chỉnh van bướm truyền động điện Geko từ khoảng cách xa cực kì chính xác, tiết kiệm công sức lao động, thời gian cũng như chi phí nhân công.

Van bướm điều khiển điện Geko inox

Van bướm điều khiển điện Geko inox đập vào mắt người tiêu dùng là toàn bộ thân cánh bướm đúc bằng inox 304, 316 có màu sắc đặc trưng trắng sáng, đẹp mắt, cực kì thẩm mỹ. Là vật liệu cao cấp, được mệnh danh ông vua của các loại chất liệu cơ khí thì van có độ bền cực cao, chống chịu được áp lực và nhiệt độ cực lớn trong thời gian dài mà vẫn ổn định, không biến dạng, biến chất.

Tuy nhiên thì đi đôi với chất lượng thì giá thành của van bướm động cơ điện Geko cũng cao hơn nhiều so với gang, nhựa, thép. Nhưng điều này cũng không làm giảm đi sự ưa chuộng của quý khách hàng. Với tuổi thọ sử dụng lâu dài thì thực sự đây chính là lựa chọn đầu tư cực kì thông minh.

Van bướm động cơ điện Geko thân gang đĩa inox

Ngay trong cái tên van bướm động cơ điện Geko thân gang đĩa inox thì chúng ta cũng hiểu được ngay rằng sản phẩm này là sự kết hợp độc đáo giữa 2 thành phần cấu tạo cao cấp là gang và inox. Vừa có thể đáp ứng được tốt nhất các yêu cầu sử dụng vừa tối ưu hóa, tiết kiệm chi phí sản xuất và đầu tư.

Chính vì thế có thể nói rằng van bướm điều khiển điện Geko thân gang đĩa inox đang là một dòng sản phẩm được các chủ công trình dự án cực kì tin tưởng và lắp đặt chủ đạo cho các hệ thống công nghiệp, dân dụng hiện nay.

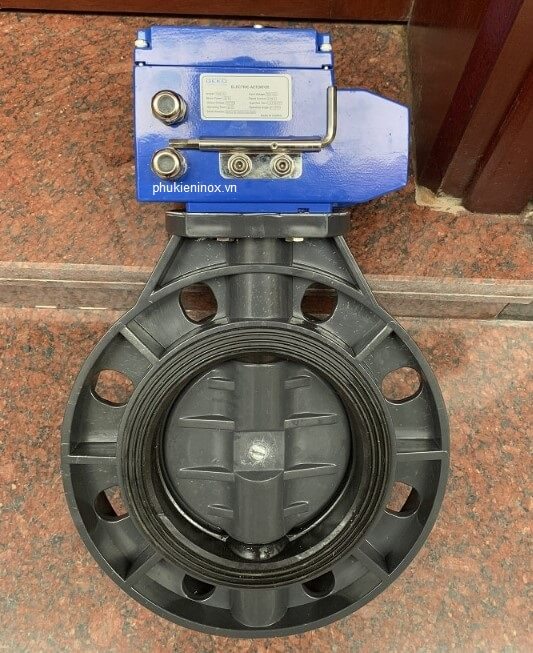

Van bướm điều khiển điện Geko nhựa

Đối với các hệ thống hóa chất, muối, kiềm, axit loãng việc sử dụng các dòng van bằng kim loại thực sự không phải là lựa chọn tối ưu. Van bướm điều khiển điện Geko nhựa được chế tạo từ các chất liệu nhựa cao cấp UPVC, CPVC, PVC với đặc tính kháng hóa chất, chống oxi hóa – ăn mòn cực kì tốt được thay thế và làm nhiệm vụ trong các ứng dụng này.

Mặt khác, van bướm truyền động điện Geko nhựa còn có giá thành cực kì hấp dẫn, rẻ hơn nhiều so với gang, inox và được kiểm định an toàn với nước sạch, có độ trơn bóng dễ lau chùi, đạt tiêu chuẩn vệ sinh thực phẩm. Tuy nhiên thì cần hạn chế và chú ý khi sử dụng chúng trong các ứng dụng có nhiệt độ, áp suất lớn và để hiệu quả và đạt chất lượng tốt nhất nên sử dụng ở nhiệt độ thông dụng 75 độ C.

Van bướm truyền động điện Geko inox vi sinh

Van bướm điều khiển điện Geko inox vi sinh chế tạo từ chất liệu cao cấp SUS 316L, SUS304L gia công bề mặt có độ bóng Ra ≤ 0.6 µm, không lắng đọng lưu chất, dễ dàng lau chùi sạch sẽ, cực kì phù hợp để lắp đặt vào các hệ thống vi sinh, ngành sản xuất thực phẩm yêu cầu vệ sinh cao như sữa, rượu bia, nước ngọt,…

Tuy nhiên thì van bướm truyền động điện Geko inox vi sinh thường có kích thước nhỏ, lắp đặt vào hệ thống thường bằng kiểu kết nối Clamp hoặc hàn kín để đảm bảo độ kín cao nhất, ngăn chặn các tác động tiêu cực ngoài môi trường xâm nhập làm ô nhiễm môi trường lưu chất bên trong.

Van bướm điều khiển điện Geko wafer

Van bướm truyền động điện Geko Wafer hay còn gọi là van bướm điều khiển điện Geko dạng kẹp tai bích, với thiết kế mặt kết nối có dạng lỗ tròn cực kì đa dạng có 2, 4 hoặc 8 lỗ để bắt vít bulong, thuận tiện cho các hệ thống chật hẹp, trên cao, cực kì dễ thao tác và tháo dỡ khỏi hệ thống không làm ảnh hưởng tới ống dẫn.

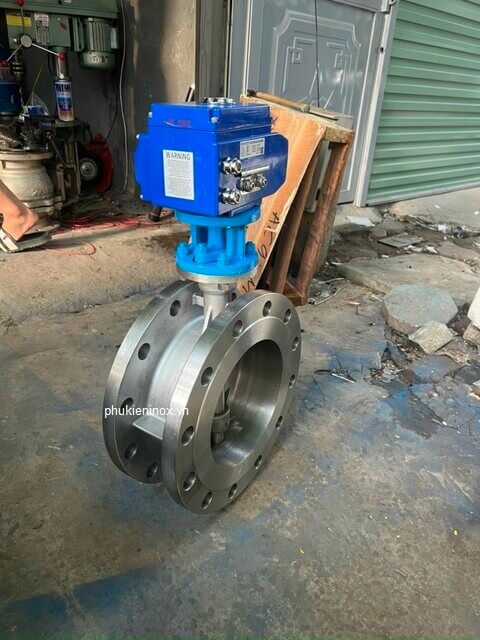

Van bướm điều khiển điện Geko mặt bích

Van bướm điều khiển điện Geko mặt bích chắc hẳn người sử dụng không còn xa lạ nữa, với 2 mặt bích đúc liền thân với thân van bướm cực kì chắc chắn, có độ kín khít cao được tin cậy lắp đặt vào trong các đường ống có kích thước lớn.

Không chỉ vậy van bướm truyền động điện Geko mặt bích đạt tiêu chuẩn JIS, BS cho phép chúng hoạt động ổn định trong mức áp suất cao lên tới 16bar, tương đương 16kgf/cm2, bộ phận gioăng kín PTFE chèn vào giữa 2 mặt này sẽ chống rò rỉ cực hiệu quả.

Hướng dẫn cách lắp đặt van bướm điều khiển điện Geko

Cách lắp đặt van bướm truyền động điện Geko đúng kỹ thuật

Một số lưu ý quan trọng cần chú ý và nắm vững khi lắp đặt van bướm điều khiển điện Geko vào hệ thống đường ống đảm bảo chúng đúng chuẩn kỹ thuật, hoạt động ổn định, an toàn và không xảy ra các trục trặc không mong muốn.

• Cần được vệ sinh làm sạch vị trí kết nối van với ống dẫn và toàn bộ bề mặt bên trong và ngoài của van, kiểm tra đảm bảo van đầy đủ bộ phận, không nứt vỡ hoặc thiếu hụt chi tiết nào.
• Nắm vững tiêu chuẩn mặt bích và lựa chọn mặt kết nối phù hợp để đảm bảo lắp đặt van có độ chắc chắn, bền vững và kín đáo nhất.
• Cần điều chỉnh đĩa van bướm ở trạng thái nửa mở và đóng, để khi lắp đặt vào chúng ta có thể ngăn ngừa tình trạng cong vẹo đĩa van, khó thao tác khi siết quá chặt mặt kết nối.
• Van bướm điều khiển điện Geko có thể lắp đặt cả 2 chiều thuận và nghịch dòng chảy, tuy nhiên thì cần căn chỉnh bộ động cơ điện hướng lên trời nếu như đường ống nằm ngang và vuông góc với đường ống nếu như lắp ống dẫn thẳng đứng.
• Nếu lắp đặt van bướm điều khiển điện Geko ngoài trời, tiếp xúc trực tiếp với ánh nắng mặt trời cần có biện pháp che chắn, bảo hộ cho bộ điều khiển điện, cách ly hoàn toàn nguồn nước.
• Không nên lắp đặt van vào những khu vực có nhiệt độ cao hoặc các thiết bị tỏa nhiệt lớn, có biện pháp thông gió đảm bảo nhiệt độ tiêu chuẩn cho van hoạt động.
• Cần nối đất cho van để đảm bảo an toàn hệ thống và con người khi có sự cố về điện xảy ra.

Việc đấu nối nguồn điện cho bộ điều khiển khá phức tạp, cần tuân thủ theo hướng dẫn của nhà sản xuất van và thực hiện bởi người có trình độ chuyên môn cao. Có thể tham khảo hướng dẫn của các chuyên viên XNK HT dưới đây.

Đấu nối điện bộ điều khiển điện Geko cực đơn giản

Với hình ảnh minh họa sơ đồ lắp đặt bảng mạch cho bộ động cơ điện Geko thì chúng ta có thể hiểu đơn giản như sau:

Dây số 2 là dây trung tính cố định, được đấu nối với dây nóng số 3 để mở van, khi cấp nguồn điện thì đĩa van sẽ được mở ra.

Dây trung tính 2 đấu nối với dây nóng 4 có tác dụng đóng van, ngăn chặn lưu chất hoàn toàn.

Các dây số 5, 6 là đèn báo trạng thái

Dây 7,8 và 9 là dây truyền trạng thái hoạt động về tủ điều khiển trung tâm PLC

Cuối cùng là dây nối đất, kí hiệu số 10.

Hoặc có thể liên hệ trực tiếp đến nhà cung cấp van để được hỗ trợ, tư vấn lắp đặt tận tình và kịp thời nhất.

Báo giá van bướm điện Geko? Đơn vị phân phối độc quyền tại Hà Nội

Hiện nay, với nhu cầu sử dụng van bướm điều khiển điện cực kì nhiều và phổ biến của người tiêu dùng nên việc cung ứng sản phẩm thị trường đang hết sức được chú trọng. Tuy nhiên thì có thể thấy thực tế nhiều dòng sản phẩm nhái, giả có chất lượng kém đang làm cho nhiều quý khách hàng lo lắng và khó khăn trong việc chọn lựa.

Vậy chúng tôi xin hân hạnh giới thiệu đến quý vị và các bạn một đơn vị cung cấp uy tín hàng đầu tại nước ta đó là Công ty TNHH TM & XNK HT Việt Nam, tự hào là nhà phân phối độc quyền các thiết bị van vòi, phụ kiện đường ống Geko chính hãng.

Cam kết và đảm bảo với quý khách van bướm điều khiển điện Geko của chúng tôi hoàn toàn là hàng mới, đầy đủ tem nhãn nguồn gốc, có chứng nhận kiểm định CO-CQ, hàng đạt chuẩn chất lượng cao,  phiếu bảo hành và có giá thành rẻ nhất thị trường bởi vì được nhập khẩu trực tiếp không thông qua bất cứ khâu trung gian nào.

Liên hệ ngay với chúng tôi để được nhận bảng báo giá, catalogue từng sản phẩm quý khách yêu cầu cực kì chính xác và nhanh chóng nhất.
