Van cầu hơi nóng

Van cầu hơi nóng là một sản phẩm chuyên dụng cho môi trường hơi nóng, hơi bão hòa, khí gas, hóa chất,…Được thiết kế thân hình khá độc đáo hướng tới khả năng điều tiết và kiểm soát áp suất và lưu lượng các chất hiệu quả nhất.

Không chỉ vậy chất liệu sản xuất van cầu hơi nóng cũng được tuyển chọn kỹ lưỡng để có thể phù hợp với những môi trường đặc thù nhiệt độ cao và áp suất lớn. Cùng các chuyên viên kỹ thuật của XNK HT đi tìm hiểu tổng quát nhất về dòng sản phẩm ưu việt này nhé.

Van cầu hơi nóng là gì

Van cầu hơi nóng – Globe Valve là một sản phẩm được lắp đặt vào hệ thống đường ống nhằm mục đích kiểm soát áp suất và lưu lượng chất lỏng, hơi và khí. Thiết kế có dạng cầu bầu, chữ ngã, dạng góc hoặc chữ Y khá đa dạng, phù hợp với nhiều vị trí đường ống và hệ thống công nghiệp sản xuất và dân dụng hiện nay.

Van cầu hơi nóng sản xuất bằng các chất liệu có khả năng chịu nhiệt độ cao trong thời gian dài ổn định và an toàn để phù hợp với các đặc thù hệ thống đường ống công nghiệp như dầu nóng, hơi nóng, hơi bão hòa, nước nóng, dầu truyền nhiệt, hóa chất,…inox 304, inox 316, gang cầu và thép là các vật liệu được tin tưởng lựa chọn bởi chúng có độ cứng, bền, kháng hóa đặc biệt là chịu nhiệt cao.

Van cầu hơi nóng điều khiển khá đơn giản bằng kiểu tay quay thông dụng hoặc cũng có thể gọi là tay vặn, thực hiện bằng sức người tác động từ bên ngoài, thiết kế có sự tối ưu năng lượng hiệu quả, phù hợp với nhiều kích thước từ DN15, DN20, DN32, DN50, DN65,… DN300…Hoặc cũng có thể linh động chuyển đổi bằng bộ động cơ điện hoặc pneumatic actuator để phù hợp với các hệ thống tự động hóa có yêu cầu làm việc chính xác với tần suất lớn, nâng cao hiệu suất tối đa .

Hiện nay, van cầu hơi nóng được đơn vị chuyên cung cấp van vòi, vật tư và phụ kiện ngành nước XNK HT nhập khẩu từ các thương hiệu nổi tiếng uy tín hàng đầu thế giới như Wonil, Samwoo – Hàn Quốc, JS – Trung Quốc, JMV – Korea, AVK – Đan Mạch, Jaki, – Đài loan,…

Một số tên gọi phổ biến khác của van cầu hơi nóng:

• Van hơi tay vặn
• Van cầu tay vặn
• Van  cầu hơi yên ngựa
• Van cầu chữ ngã
• Van hình cầu
• Van điều tiết
• Van hơi nóng
• Van tuyến tính hơi nóng
• Van cầu mặt bích

Cấu tạo của van cầu hơi nóng

Van cầu hơi nóng có cấu tạo khá đơn giản gồm có 5 bộ phận chính, kết hợp hoàn hảo và tương tác ăn ý như sau:

1.Thân van

Thân van là một thành phần có kích thước lớn nhất, là phần khung chứa tất cả các bộ phận khác, được đục rỗng hoàn toàn bên trong để tạo đường dẫn truyền lưu chất. Thiết kế độc đáo với nhiều hình dáng đa dạng khác nhau.

Thân van được làm từ chất liệu cao cấp, có độ cứng cáp, chịu lực và nhiệt độ cao, phù hợp với nhiều môi trường lưu chất. 2 bên đầu thân van chính là mặt kết nối với đường ống, có dạng nối ren hoặc mặt bích, được sản xuất theo tiêu chuẩn quốc tế là JIS, BS,  NP, BSP,…chống rò rỉ hiệu quả.

2.Trục van

Trục van cầu hơi nóng là bộ phận trung gian được gia công ren xoắn, có hình dạng thanh trục tròn bằng kim loại, thường là thép không chỉ có khả năng chống oxi hóa, chịu áp lực cao để kết nối bộ điều khiển và đĩa van và thực hiện chức năng truyền động lực từ bộ điều khiển để đĩa van đóng mở đường ống.

3.Đĩa van

Đĩa van chế tạo dạng côn, nút chai được đặt ở vị trí giữa thân van gấp khúc, là bộ phận trực tiếp tiếp xúc với môi chất có đảm nhiệm chức năng đóng mở van thông qua đó điều tiết lưu lượng, áp suất ổn định và an toàn.

Đĩa van được làm từ inox hoặc gang bọc cao su bảo vệ tùy dạng van để có thể chống chịu sự ăn mòn, mài mòn tốt nhất, có thể chịu nhiệt độ cao lên tới 300 độ C. Đặc biệt là được thiết kế nằm ngang giảm tối đa sự mài mòn, kết hợp với ghế van tạo độ kín cao khi đóng.

4.Gioăng kín

Được lắp đặt vào bên trong thân giữa các bộ phận để làm kín cho các chi tiết khi hoạt động, chống rò rỉ lưu chất qua van gây thất thoát năng lượng và ô nhiễm môi trường. Thường được sản xuất từ PTFE hoặc EPDM có tính chất chịu nhiệt và chống oxi hóa cao.

5.Bộ điều khiển

Bộ điều khiển của van cầu hơi nóng được phân chia thành 2 dạng cơ bản là dạng cơ truyền thống (tay quay) và tự động hóa thông minh (điều khiển điện, điều khiển khí nén)

Tay van thiết kế tròn như vô lăng, liên kết chắc chắn với phần đầu trên của trục ren có chức năng quan trọng đó là làm thay đổi vị trí đĩa van bên trong thân. Cần được tác động lực từ bên ngoài để tạo ra lực mô men xoắn vận hành van.

Ngoài ra thì còn có nắp van, là bộ phận sẽ đậy kín thân van, có vị trí dưới tay van, kết nối với thân chính bằng các bulong và đai ốc, nơi chúng ta có thể tháo dỡ ra để vệ sinh và bảo dưỡng các chi tiết bên trong thân van nhanh chóng.

Cơ chế hoạt động của van cầu hơi nóng

Van cầu hơi nóng cơ phương thức hoạt động dựa trên sự thay đổi vị trí của đĩa van bên trong thân, bộ phận này sẽ được nâng lên hoặc hạ xuống theo sự điều khiển của bộ truyền động ở phía trên để điều tiết lưu chất, không thể tự hoạt động như dạng van một chiều.

Trên tay vặn sẽ được in nổi hướng chỉ thị điều khiển phù hợp với yêu cầu, khi chúng ta tác động lực vào bộ phận này làm chúng quay sang chiều bên trái hoặc bên phải thì phần đĩa van bên dưới sẽ được nâng lên hoặc hạ xuống nhờ được kết nối trực tiếp thông qua trục nối tương ứng với trạng thái đóng hoặc mở.

Đối với dạng điều khiển tự động, chúng ta cần cấp nguồn điện năng phù hợp tùy theo model (có thể là 220V, 24V hoặc 380V) hoặc cấp khí nén từ máy nén khí hệ thống có tiêu chuẩn 3-8bar để chuyển đổi năng lượng thành động năng phù hợp. Cho phép điều hành và quản lý từ phòng điều khiển, tiết kiệm tối đa thời gian và sức lao động nhưng có độ chính xác và nhanh chóng nhất.

Lý do nên sử dụng van cầu chữ ngã

Van cầu hơi nóng là một thiết bị chuyên dụng cho các hệ thống đòi hỏi kiểm soát lưu lượng và điều tiết chính xác nhất, với chất lỏng hoặc hơi có nhiệt độ cao. Không ngạc nhiên khi dòng sản phẩm này được xuất hiện rộng rãi và phổ biến trong nhiều ngành nghề, lĩnh vực hiện nay đó là nhờ những ưu điểm vượt trội mà chúng được sở hữu như sau:

• Thiết kế cho khả năng điều tiết lưu lượng tốt nhất, được đánh giá cao hơn so với van cổng, van bướm.
• Van cầu chữ ngã có khả năng làm việc bền bỉ và hiệu quả trong môi trường có nhiệt độ cao lên tới 400 độ C.
• Đĩa van được thiết kế kích thước ngắn tạo chu trình đóng mở nhanh chóng, không tốn nhiều thời gian để đóng hoặc mở và tiết kiệm lực tác động lên tay van.
• Đĩa van nằm ngang và thiết kế dạng côn, nút chai cực kì hiệu quả trong việc chống ma sát mài mòn, tạo độ kín cao khi đóng.
• Thiết kế tay van tròn tiết kiệm sức lao động hơn, có thể ứng dụng với nhiều kích thước đường ống lớn hiệu quả.
• Chất liệu cấu tạo van cầu hơi nóng đa dạng, với mỗi vật liệu khác nhau cho phép sản phẩm này có thể ứng dụng trong nhiều môi trường chất lỏng, khí nén và hơi nóng.
• Là một giải pháp tối ưu nhất cho các nhà máy chế biến sản xuất lương thực, thực phẩm, hóa chất có yêu cầu chia tỉ lệ dòng chảy chính xác theo %.
• Dải kích thước van cực rộng  trải dài từ DN15 đến DN800 cho phép van cầu hơi nóng có thể lắp đặt với nhiều kích cỡ ống dẫn trên thị trường.
• Tuy nhiên thì trong quá trình sử dụng, người vận hành cũng cần đặc biệt lưu ý một vài yếu tố quan trọng dưới đây để đảm bảo cho van cầu hơi nóng hoạt động an toàn và ổn định lâu dài nhất:
• Van cầu hơi nóng có trọng lượng nặng hơn các dạng van còn lại nên khó khăn hơn trong việc vận chuyển và lắp đặt
• Dòng chảy lưu chất khi đi qua van sẽ bị giảm đáng kể, đặc điểm này là để điều tiết áp suất về mức an toàn nhất
• Cấu tạo của van cầu chữ ngã cũng có phần phức tạp và kết hợp nhiều chi tiết hơn nên việc vệ sinh, bảo dưỡng cũng khó khăn hơn
• Giá thành của van cầu hơi nóng cũng thường đắt hơn
• Thiết kế đĩa van có thể bị tắc kẹt do các lưu chất có chứa nhiều tạp chất, dạng hạt, độ nhớt cao.

Ứng dụng của van cầu hơi nóng

Với khả năng điều tiết lưu chất ấn tượng hiện nay van cầu hơi nóng đang được lắp đặt và sử dụng vô cùng hiệu quả trong nhiều hệ thống lĩnh vực như:

• Sự có mặt mặc định của van cầu chữ ngã trong các hệ thống dẫn truyền hơi, khí nén, chất lỏng trong các nhà máy, xưởng chế tạo, khu công nghiệp, công trình xây dựng,…
• Hệ thống lò nung, nồi hơi, sấy nơi có nhiệt độ cao, áp suất lớn cần được kiểm soát ổn định
• Ngành công nghiệp sản xuất và chế biến lương thực, thực phẩm, dược phẩm, luyện kim, khai khoáng,…
• Van hơi nóng được sử dụng rộng rãi trong các ngành công nghiệp sản xuất hóa chất, xăng dầu, thủy lợi, nhiệt điện, năng lượng,…và nhiều ứng dụng khác nữa.

Các dòng van cầu hơi nóng tốt nhất hiện nay

Van cầu hơi nóng inox

Van cầu inox có toàn thân được đúc hoàn toàn từ chất liệu SS304 hoặc SS316, được mệnh danh là vật liệu cao cấp nhất của sản xuất cơ khí. Tạo cấu trúc có độ cứng cơ học cao, chống chịu được các áp lực lớn và chống nứt vỡ khi va đập vật lý.

Điểm ấn tượng ở dòng sản phẩm này chính là khả năng kháng oxi hóa, bề mặt gia công chống dính, chống thấm nước, không bị bong tróc khi tiếp xúc với lưu chất có tính ăn mòn như axit, kiềm, bazo,…cực kì bền bỉ với thời gian. Nên đặc biệt được tin cậy vào những hệ thống đòi hỏi có tính an toàn, vệ sinh cao như thực phẩm, dược phẩm, y tế,..

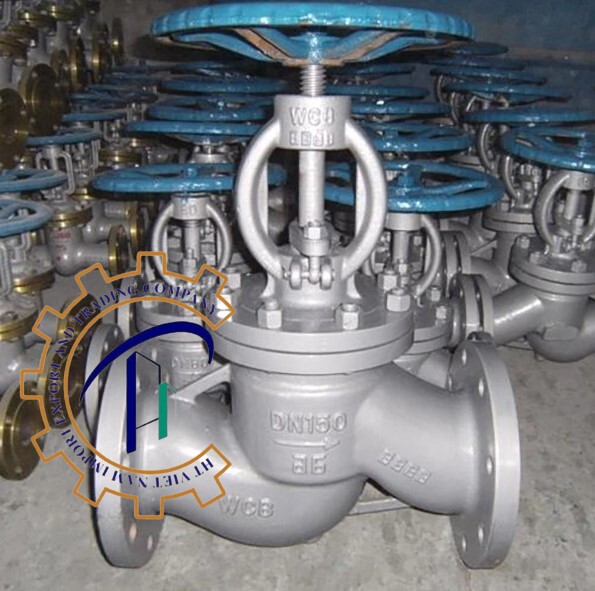

Van cầu hơi nóng thép

Van cầu hơi nóng thép là một sản phẩm chuyên dụng cho các ứng dụng có nhiệt độ cao, hệ thống đường ống có lưu chất đạt nhiệt cao 450 độ C. Nhờ được đúc gia công tạo hình bằng thép, là một hợp kim nổi bật với nhiều đặc tính vượt trội cho phép hoạt động bền bỉ, ổn định ở những môi trường đặc biệt khắc nghiệt,

Không chỉ vậy, xét về tính thẩm mỹ, van cầu hơi nóng bằng thép có thân hình và màu sắc trắng sáng đẹp mắt không thua kém dạng van inox. Được sử dụng kiểu kết nối đa dạng và có độ linh hoạt cao như ren, mặt bích hoặc hàn kín phù hợp lắp đặt cho nhiều kích cỡ đường ống lớn nhỏ.

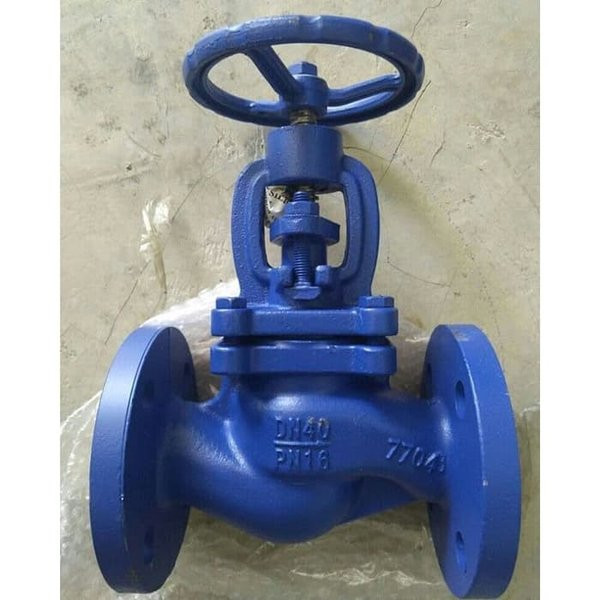

Van cầu hơi nóng gang

Van cầu hơi nóng gang được sản xuất từ gang cầu, gang dẻo, gang xám nên có độ cứng, bền cao, khả năng chịu áp lực lớn khá tốt. Bên ngoài van được sơn phủ toàn bộ bằng Epoxy dày dặn màu xanh hoặc đen tùy hãng sản xuất tạo độ bóng mịn, chống thấm nước, tăng độ bền và kháng hóa chất tốt hơn.

Đặc biệt, giá thành của van cầu hơi gang khá rẻ, rẻ hơn so với các dòng tương tự được sản xuất bằng inox hoặc thép giúp tiết kiệm đáng kể chi phí đầu tư và sản xuất. Không chỉ vậy, với sự an toàn với nước sạch, chịu nhiệt độ ổn định thông dụng dưới 120 độ C cho phép ứng dụng hiệu quả cao trong môi trường nước nóng, khí gas, xử lý nước,…

Van cầu chữ ngã bằng đồng

Đồng đỏ, đồng Brass là một vật liệu thông dụng, được sử dụng phổ biến để sản xuất các dòng van công nghiệp. Với van cầu hơi nóng đồng được ứng dụng phổ biến trong các hệ thống có kích thước nhỏ, vừa từ DN15 đến DN150 có nhiệt độ và áp suất không quá lớn, thực hiện chức năng điều tiết lưu lượng lưu chất chính xác theo yêu cầu.

Van cầu hơi nóng bằng đồng có màu sắc khá đẹp mắt, ứng dụng hiệu quả trong môi trường ẩm thấp cao, hệ thống nhiệt điện, xử lý nước, với giá thành rẻ phù hợp cho nhiều đối tượng khách hàng.

5 lỗi thường gặp trên van cầu hơi nóng

1.Lỗi: Rò rỉ thân van

Nguyên nhân: Thân van bị nứt vỡ hoặc kết nối gặp vấn đề

Cách khắc phục: kiểm tra toàn bộ thân van và mối liên kết, nếu như thân van hư hỏng cần thay mới, kiểm tra gioăng kín có hư hỏng hay không, điều chỉnh và siết chặt các bulong đai ốc.

2.Lỗi: rò rỉ lưu chất tại nắp đậy

Nguyên nhân: có thể do phần nắp đậy chưa kín hoặc bị nứt vỡ, phần gioăng cao su bị rách, mài mòn.

Cách khắc phục: sử dụng cờ lê, mỏ siết để siết chặt các bulong tại nắp đậy, căn cứ tình trạng thực tế để thay thế gioăng kín, nếu nắp bị vỡ thì cần phải thay mới ngay.

3.Lỗi: Trục van bị cong hoặc nứt gãy

Nguyên nhân: có thể do áp lực quá lớn, sử dụng không đúng cách, bị oxi hóa mài mòn

Cách khắc phục: tháo rời khỏi van và thay trục van mới.

4.Lỗi: rò rỉ tại vị trí kết nối giữa thân và trục van

Nguyên nhân: có thể do việc lắp ráp trục với thân van lỏng lẻo, chưa kín đáo.

 Cách khắc phục: cần phải tháo rời và lắp đặt lại.

5.Lỗi: lưu chất bên trong thân van cầu hơi nóng không lưu thông theo yêu cầu

Nguyên nhân: có thể đĩa van bi tắc nghẽn do vướng vào các tạp chất bẩn lẫn trong dòng chảy lưu chất.

Cách khắc phục: Tháo rời van, vệ sinh sạch sẽ và thường xuyên kiểm tra chất lượng lưu chất và có biện pháp lọc sạch phù hợp.

Một số lưu ý khi lựa chọn van cầu hơi nóng

Việc lựa chọn van cầu hơi nóng có ảnh hưởng trực tiếp và quyết định đến hiệu suất hệ thống cũng như tuổi thọ sản phẩm. Đồng thời khi sản phẩm phù hợp với nhu cầu cũng tiết kiệm được chi phí, tránh lãng phí không cần thiết. Chính vì thế, khi tìm chọn van cầu hơi nóng chúng ta cần lưu ý một vài tiêu chí quan trọng như sau:

• Thông số kỹ thuật của van hơi nóng cần đáp ứng bằng hoặc hơn thông số kỹ thuật hoạt động của hệ thống lắp đặt, đảm bảo không vượt quá giới hạn an toàn, không bị quá áp gây nguy hiểm.
• Cần đo đạc trực tiếp kích cỡ đường ống, căn cứ vào đó để lựa chọn kích thước van cầu hơi nóng phù hợp, tránh trường hợp bị chênh lệch tâm, rò rỉ lưu chất.
• Lựa chọn kiểu kết nối van cầu chữ ngã với ống dẫn dựa trên kích cỡ, yêu cầu hệ thống, nếu là mặt bích hãy chú ý nắm bắt các tiêu chuẩn chế tạo mặt bích khác nhau để chọn lựa cho phù hợp nhất.
• Cần tìm hiểu và lựa chọn những sản phẩm chính hãng, mua hàng tại những đơn vị uy tín trên thị trường để lắp đặt cho hệ thống, đảm bảo sở hữu hàng chất lượng tốt và được hưởng các chính sách khách hàng tốt nhất.

Cách bảo dưỡng van cầu hơi nóng đơn giản

Trong quá trình vận hành hệ thống việc bảo dưỡng bảo trì các thiết bị van vòi là điều vô cùng quan trọng, cần được diễn ra thường xuyên theo hướng dẫn sử dụng để giúp bảo đảm tuổi thọ sử dụng dài lâu, kịp thời ngăn chặn các trường hợp hư hỏng không mong muốn hoặc khắc phục nhanh tránh tổn thất to lớn.

Để có thể thực hiện quy trình bảo dưỡng van cầu hơi nóng đúng kỹ thuật chúng ta cần chú ý những điểm sau:

• Lập kế hoạch bảo dưỡng cho van cầu chữ ngã từ 3-6 tháng 1 lần hoặc linh hoạt thay đổi thời gian theo tình hình thực tế, tần suất hoạt động, chất lượng lưu chất.
• Thường xuyên kiểm tra hiệu quả hoạt động của van để có thể kịp thời phát hiện các sự cố và lên phương án sửa chữa, thay thế phù hợp nhất.
• Các vị trí khớp nối, bulong đai ốc, trục van là nơi có sự ma sát và tiếp xúc trực tiếp môi trường bên ngoài, cần được kiểm tra và bôi mỡ nhớt đạt chuẩn thường xuyên bảo đảm sự trơn tru, chống oxi hóa tốt nhất. Nếu không sẽ bị han gỉ sét làm khó khăn cho việc vận hành.
• Kiểm tra mối nối giữa van cầu hơi nóng với đường ống, nếu không đạt đủ độ kín đáo, có dấu hiệu rò rỉ cần được gia cố, tiến hành lắp đặt cho chắc chắn nhất để ngăn chặn việc rò rỉ lưu chất.
• Lắp đặt van vào lại hệ thống khi áp suất hệ thống không còn để tránh những rủi ro không đáng có, cần đảm bảo sự tuần hoàn của lưu chất kín đáo và ổn định.

Mua van cầu hơi nóng chính hãng giá tốt ở đâu

Với nhiều năm hoạt động trong lĩnh vực cung cấp thiết bị van vòi, phụ kiện vật tư ngành nước Công ty TNHH Thương Mại và Xuất Nhập Khẩu HT Việt Nam và đội ngũ chuyên viên kỹ thuật chuyên nghiệp đã đưa các sản phẩm có chất lượng cao từ các thương hiệu nổi tiếng uy tín tới tay người sử dụng nước ta, có mặt trong nhiều dự án, hệ thống lớn nhỏ trên toàn quốc.

Trong đó, van cầu hơi nóng nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Malaysia, Trung Quốc được rất nhiều quý khách hàng quan tâm và tìm kiếm đang có sẵn nhiều hàng tại kho của chúng tôi với đầy đủ kích cỡ, chất liệu, mẫu mã đa dạng nhất.

Cam kết hàng chính hãng 100%, mới nguyên tem, có đầy đủ các giấy chứng nhận kiểm định chất lượng CO-CQ. Khi các bạn liên hệ mua hàng sẽ được tư vấn đầy đủ, báo giá miễn phí, giá tốt nhất, hàng được giao nhanh chóng và bảo hành lên tới 12 tháng.
