Van cầu bầu không phải là sản phẩm mới, chúng được sản xuất và đưa vào ứng dụng cực kì phổ biến nhưng chúng tôi đang nhận được rất nhiều sự thắc mắc của quý khách hàng về dòng van ưu việt này và có nhiều bạn đọc cũng đang lúng túng trong việc phân biệt giữa van cầu bầu với dạng van chữ ngã.

Để có thể giúp quý vị và các bạn bổ sung thêm các kiến thức cơ bản nhất về dòng van cầu bầu, nắm vững được các thông số kỹ thuật để có thể sử dụng một cách phù hợp và hiệu quả nhất thì kỹ thuật viên của XNK HT xin được trình bày trong bài viết ở dưới đây.

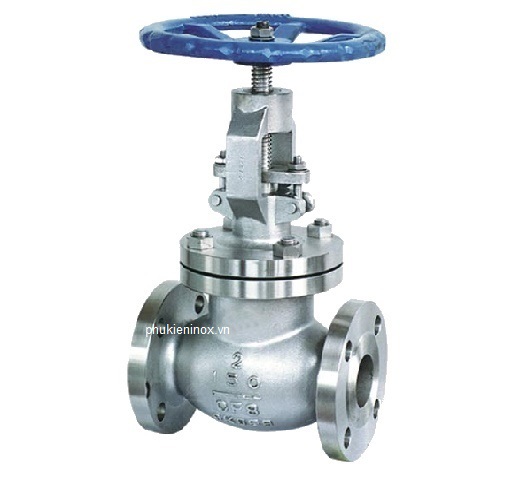

Van cầu bầu là gì


Van cầu bầu là dòng van cầu (globe valve) được thiết kế thân có dạng hình bầu, hiểu đơn giản là 2 nửa hình tròn được úp lại với nhau và ở giữ được ngăn cách bởi 1 vách ngăn có chức năng ngăn chặn hoặc mở ra lưu chất tùy theo yêu cầu sử dụng.

Sở dĩ được thiết kế như vậy là để phân biệt đơn giản van cầu bầu với van cầu chữ ngã. Đối với mỗi chế tạo đều là một dụng ý của nhà sản xuất nhằm đáp ứng được tốt nhất sự đa dạng môi trường, kỹ thuật đường ống, đem đến hiệu quả làm việc cao nhất.

Điều đặc biệt ở dòng van cầu là ở đĩa van, có dạng côn hoặc nút chai và di chuyển lên – xuống theo chiều thẳng đứng khi nhận được tín hiệu điều khiển chỉ cho phép lưu chất đi theo 1 chiều nhất định, không thể chảy ngược và áp suất luôn được đảm bảo an toàn khi đi qua.

Với dải kích thước rộng, chất liệu đa dạng cùng với bộ điều khiển đơn giản là tay quay vô lăng, có moment xoắn nhỏ dễ dàng vận hành mà không tốn công sức. Ngoài ra thì có thể thay đổi bộ truyền động này nhanh chóng cho phù hợp với yêu cầu cũng như tùy điều kiện ứng dụng bằng bộ điều khiển tự động sử dụng điện hoặc khí nén.

Cấu tạo và nguyên lý hoạt động của van cầu bầu

Cấu tạo hoàn chỉnh của van cầu bầu

cau-tao-cua-van-cau-bau

Bộ phận cấu tạo Chất liệu sản xuất Mô tả Vai trò, chức năng
Thân van cầu Gang, thép carbon, inox, đồng. Là toàn bộ phần bên ngoài. Bảo vệ, liên kết toàn bộ chi tiết hoạt động một cách thống nhất.
Trục (ty) van Thép không gỉ, hợp kim thép. Có dạng thanh tròn dài được gia công tạo ren xoắn. Liên kết đĩa van với bộ tay quay để truyền tín hiệu hoạt động.
Đĩa van SUS304 bọc PTFE. Hình dạng côn, nút chai. Đóng ngắt và điều tiết lưu chất theo chuyển động tịnh tiến theo chiều thẳng đứng.
Nắp van Gang, đồng, inox, thép carbon. Lắp đặt tại vị trí liên kết giữa ty van với thân van Đậy kín, tạo hệ thống làm việc kín đáo, nơi tháo dỡ bảo dưỡng.
Gioăng (đệm)  EDPM, TEFLON, NBR. Hình dáng tròn, được chèn giữa các bộ phận trong thân van. Tạo độ kín, chống rò rỉ, giảm ma sát, mài mòn cho thiết bị.
Bộ điều khiển tay quay Gang, inox, thép cacbon. Dạng vô lăng tròn, được giữ chắc chắn trên thân van bằng ty van. Nhận lực chuyển động từ con người để kích hoạt sự chuyển động của các bộ phận nhằm đóng/mở, điều tiết lưu chất.

Nguyên lý hoạt động của van cầu bầu

Van cầu bầu cực kì phù hợp với những hệ thống yêu cầu cần sự kiểm soát áp suất lưu chất. Nhờ có thiết kế thông minh mức áp suất sẽ luôn được đảm bảo an toàn khi đi qua và có nguyên lý hoạt động đơn giản. Đó là dựa hoàn toàn vào sự điều khiển của bộ điều khiển. Khi đó đĩa van được liên kết trực tiếp sẽ được di chuyển tịnh tiến đi theo phương thẳng đứng sẽ tạo ra khoảng trống để đóng – mở hoặc điều tiết lưu chất tùy theo nhu cầu sử dụng.

  • Đối với tay quay vô lăng: tác động lực vào bộ điều khiển, xoay chuyển chúng nhiều lần theo chiều sang tay trái hoặc phải.
  • Đối với bộ truyền động điện hoặc khí nén: cần được cung cấp nguồn điện, khí nén có đủ tiêu chuẩn để thực hiện hoạt động, có thể là dạng tuyến tính hoặc on-off tùy theo nhu cầu sử dụng.

Vì sao nên sử dụng van cầu bầu


Không phải ngẫu nhiên mà van cầu dạng bầu này được sử dụng cực kì phổ biến trên thị trường đó là nhờ thiết kế ưu việt và những lợi ích to lớn mà dòng sản phẩm này đem lại.

Đó là:

  • Van cầu bầu có khả năng đóng ngắt nhanh chóng, ngăn chặn kịp thời dòng chảy lưu chất khi đường ống gặp trục trặc, tránh tổn thất lưu chất.
  • Khả năng điều tiết của van cầu bầu được đánh giá cao, sử dụng với nhiều môi trường lưu chất như khí, hơi, nước đặc biệt không xảy ra tình trạng dòng chảy ngược, áp suất lưu chất được kiểm soát an toàn.
  • Với kích cỡ đa dạng, van cầu dạng bầu có thể phù hợp với nhiều kích thước đường ống trên thị trường từ nhỏ đến lớn.
  • Cùng với đó là chất liệu cấu tạo van cầu bầu cao cấp, có độ cứng cáp và khả năng chống chịu nhiệt độ cao, không bị biến dạng hay thay đổi chất lượng lưu chất, được kiểm định vô cùng an toàn.
  • Kiểu kết nối của van cầu bầu đơn giản, linh hoạt và chắc chắn, chống rò rỉ lưu chất ra bên ngoài.
  • Bộ điều khiển tay quay thông dụng, dễ điều khiển, không yêu cầu kỹ thuật cao, có thể thay đổi sang tự động hóa đơn giản để phù hợp với hệ thống.
  • Hành trình đóng mở của van cầu bầu ngắn hơn, độ kín đảm bảo hơn so với van cổng.

Bên cạnh đó thì van cầu dạng bầu cũng còn tồn tại một số nhược điểm cần chú ý như:

  • Trọng lượng riêng của van khá nặng, cần sự hỗ trợ khi vận chuyển và lắp đặt.
  • Lưu lượng, tốc độ, áp suất lưu chất bị tổn thất khi đi qua van cầu bầu.
  • Giá thành van cầu bầu hơi ”nhỉnh” so với các dạng van cổng, van bướm có cùng kích cỡ.

Van cầu bầu được sử dụng ở đâu


Với những ưu điểm, lợi ích của dòng van cầu dạng bầu mà chúng tôi vừa trình bày ở trên thì hiện nay chúng được sử dụng cực phổ biến ở nhiều hệ thống, môi trường khác nhau như:

  • Van cầu bầu được lắp đặt trong các hệ thống cung cấp nước cho các khu công nghiệp, xưởng sản xuất, xưởng chế tạo, trên các tàu thuyền, khu tập thể, trường học, trung tâm thương mại,…
  • Van cầu bầu được sử dụng để kiểm soát và giám sát an toàn trong các lò hơi công nghiệp của các ngành công nghiệp nhẹ như: dệt nhuộm, may mặc, sản xuất giấy, thức ăn chăn nuôi, thực phẩm, hóa chất,…
  • Van cầu bầu được ứng dụng linh hoạt trong hệ thống nhiệt điện, thủy điện, điện lạnh, hệ thống làm mát, pccc, HVAC, chiller,…nhằm tối ưu hóa và đảm bảo sự ổn định.
  • Ngoài ra thì van cầu dạng bầu còn được sử dụng ở nhiều phương diện và môi trường hệ thống nhỏ lẻ khác.

Phân loại van cầu bầu

Theo chất liệu

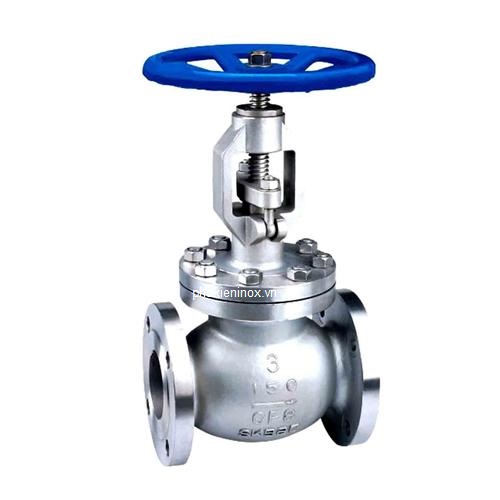

Van cầu bầu inox


Van cầu bầu inox là sản phẩm được đánh giá có chất lượng cao nhất bởi chúng được sản xuất từ chất liệu cao cấp nhất, có khả năng làm việc tốt nhất trong tất cả các vật liệu sử dụng để chế tạo nên van.

Không chỉ có độ thẩm mỹ cao, van cầu dạng bầu inox nổi lên nhờ đặc điểm không lão hóa vì tính chất không bị ăn mòn, rỉ sét, khó nứt vỡ, bám bụi bẩn nên cực kì được tin cậy vào các ứng dụng khắc nghiệt, yêu cầu có độ vệ sinh an toàn cao như công nghệ sữa, mỹ phẩm, thực phẩm,..

Van cầu bầu gang

van-cau-dang-bau-gang

Van cầu gang được xem là dòng van cầu được sử phổ biến nhất trong các hệ thống môi trường hiện nay. Không chỉ bởi chúng có giá thành hợp lý mà gang có độ an toàn, cứng chắc được kiểm định nghiêm ngặt.

Không chỉ vậy van cầu dạng bầu bằng gang còn có khả năng chống chịu hiệu quả các lưu chất có tính ăn mòn nhờ lớp sơn phủ Epoxy bao bọc toàn bộ sản phẩm.

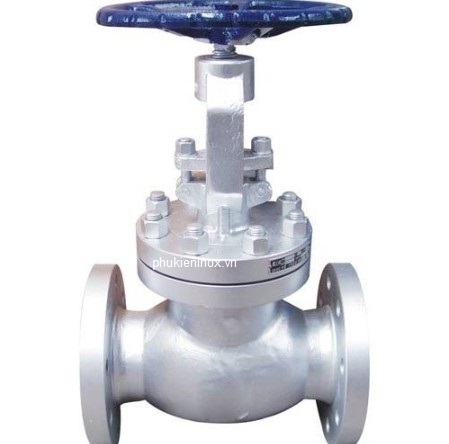

Van cầu dạng bầu thép

Thép có thành phần chính là sắt, carbon cùng với một số thành phần phụ gia khác tạo nên một chất liệu có độ cứng nhất định, xếp sau inox và có khả năng chịu nhiệt độ đáng ”gờm”. Chính vì thế van cầu bầu làm từ thép đúc được tin tưởng trong các hệ thống nhiệt độ cao yêu cầu kiểm soát, giám sát an toàn như lò hơi, lò nung, khí nén,…

Van cầu bầu đồng

Van cầu bầu đồng thường phổ biến là các kích thước nhỏ dưới DN50, áp suất tối đa 16bar và sử dụng kiểu kết nối ren đơn giản. Hiện nay van cầu bầu đồng đang được sẵn hàng nhiều tại XNK HT, được nhập khẩu chính hãng từ nhiều thương hiệu nổi tiếng như Kitz, Jouen, Toyo,..


Theo kiểu kết nối

Van cầu bầu nối ren

Van cầu bầu nối ren là dòng van được sử dụng phổ biến trong các hệ thống có kích thước nhỏ hoặc vừa như các đường ống cung cấp nước sinh hoạt, nước sạch, nước sản xuất cho các hộ gia đình, nhà máy sản xuất, xưởng chế tạo,…

Với ưu điểm là kết nối đơn giản, có thể thay thế linh hoạt và vệ sinh khi cần thiết, đặc biệt trọng lượng riêng nhỏ nhẹ có thể mang vác dễ dàng. Tuy nhiên thì cần lưu ý khi vặn mở nhiều lần các đường ren của van cầu bầu có thể bị trờn hoặc sứt mẻ dẫn đến không đảm bảo được độ kín.

Van cầu dạng bầu mặt bích


Van cầu bầu mặt bích chính là giải pháp tối ưu cho các đường ống có kích thước lớn từ DN50 trở lên. Bởi chúng được gia công theo hình đĩa tròn, đục lỗ để kết nối bulong ốc siết và sản xuất theo tiêu chuẩn quốc tế BS, JIS, DIN,…có khả năng chống chịu được sức rung lắc, giãn nở của áp suất lưu chất trong quá trình hoạt động cực kì hiệu quả.

Một số lưu ý khi chọn mua, lắp đặt và sử dụng van cầu dạng bầu

Khi chọn mua van cầu bầu

Để có thể sở hữu được một dòng van cầu bầu có chất lượng cao, phù hợp với hệ thống cần lắp đặt, đáp ứng được các yêu cầu sử dụng, mục đích đề ra thì người sử dụng cần biết và nắm vững được một số yếu tố quan trọng như sau:

  • Căn cứ vào môi trường ứng dụng để lựa chọn chất liệu cấu tạo van phù hợp nhất, đáp ứng được sự bền bỉ lâu dài.
  • Kích cỡ của van cầu bầu cần được lựa chọn kỹ càng, đảm bảo khi lắp đặt ăn khớp, đồng tâm, không rò rỉ lưu chất ra bên ngoài.
  • Các thông số kỹ thuật của van cầu dạng bầu cần cân bằng hoặc lớn hơn so với thông số làm việc của hệ thống đảm bảo sự an toàn, ổn định.
  • Về sự lắp đặt cũng cần chú ý nên sử dụng mặt bích hay nối ren, nắm rõ các tiêu chuẩn mặt bích để chắc chắn sự chịu áp lực làm việc.
  • Cuối cùng cần chọn mua hàng ở những đơn vị phân phối uy tín, các sản phẩm có chất lượng cao và chính hãng từ nhà sản xuất.

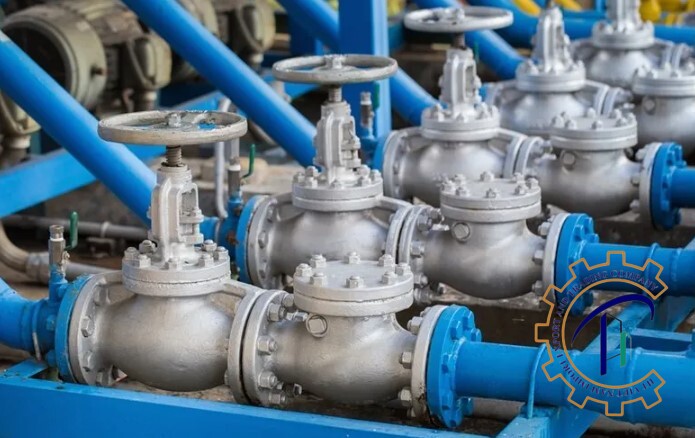

Khi lắp đặt vào đường ống

  • Cần loại bỏ toàn bộ các tạp chất, cặn bẩn ra khỏi đường ống cần lắp nối và vệ sinh van cầu bầu sạch sẽ.
  • Vị trí lắp đặt van cầu bầu cần đảm bảo không gian thông thoáng, dễ vận hành, kiểm tra và bảo dưỡng, thay thế khi cần thiết.
  • Lắp đặt bộ điều khiển của van luôn phải hướng lên trên trời trong trường hợp đường ống nằm ngang, nếu theo đường ống đứng bộ tay quay cần căn chỉnh vuông góc, tại vị trí thuận tiện điều khiển nhất.
  • Cần chèn băng keo non khi sử dụng kiểu nối ren và đối với mặt bích không thể thiếu các gioăng làm kín để ngăn chặn tình trạng thất thoát lưu chất.

Khi sử dụng van cầu bầu

  • Cần kiểm tra chất lượng nguồn lưu chất trong đường ống, đảm bảo không có lẫn tạp chất hay cặn bẩn được tác động trực tiếp với van cầu bầu.
  • Tránh các va chạm vật lý mạnh vào phần thân van gây ra tình trạng rạn nứt hoặc vỡ.
  • Nếu lắp đặt ngoài trời thì cần có biện pháp bảo vệ bộ điều khiển và cần bôi trơn phần trục ren của tay quay để có thể đảm bảo sự hoạt động của van cầu bầu được trơn tru, êm ái và dễ dàng nhất.
  • Phần ghế đỡ đĩa van và bề mặt đĩa van bị mài mòn và oxi hóa mạnh bởi áp suất nên cần thường xuyên kiểm tra và thay thế kịp thời khi cần thiết để quá trình hoạt động hiệu quả nhất.

Van cầu bầu khác với van chữ ngã ở điểm nào

Thực chất van cầu bầu và van chữ ngã đều là các biến thể khác của van cầu thông thường, có vai trò chức năng tương tự như nhau đó là điều tiết hoặc kiểm soát luồng lưu chất trong đường ống thông qua việc đóng mở đĩa van nằm ngang.

Tuy nhiên trong tên gọi chúng ta đã thấy được sự riêng biệt của chúng, sở dĩ dày công nghiên cứu hình dáng khác nhau của van cầu đã tạo nên khả năng ứng dụng tuyệt vời và linh hoạt trong nhiều môi trường, hệ thống công nghiệp và sinh hoạt.

  • Van cầu bầu có cấu tạo đơn giản, có dạng thân 2 nửa hình tròn ghép lại với nhau. Đĩa van được nằm ở vị trí vách ngăn nhằm di chuyển linh hoạt đóng-mở dòng lưu chất.
  • Van chữ ngã có hình dạng dấu ngã, tại vị trí chuyển giao được cấu tạo 1 đĩa xoay nằm ngang để kiểm soát chặt chẽ luồng lưu chất trong đường ống.

Khi lựa chọn thì mỗi loại van cầu đều có ưu – nhược điểm riêng, tùy thuộc vào yêu cầu cụ thể của ứng dụng mà người dùng có thể đưa ra đáp án khác nhau cho hệ thống của mình hợp lý nhất.
