Van cầu chữ ngã không chỉ là một dòng van đóng ngắt lưu chất thông thường chúng còn có khả năng điều tiết và kiểm soát vô cùng hiệu quả áp suất lưu chất, đảm bảo sự an toàn cho toàn bộ hệ thống.

Vậy các bạn đã nắm bắt được cách sử dụng và lắp đặt đúng kỹ thuật của dòng sản phẩm, thiết bị đường ống này hay chưa? Bài viết dưới đây sẽ tổng hợp tất tần tật về van cầu chữ ngã mà có thể bạn bỏ sót hoặc chưa nắm rõ. Cùng tìm hiểu nhé!

Tại sao gọi là van cầu chữ ngã

van-cau-hoi-chu-nga

Sở dĩ được gọi là van cầu chữ ngã là vì dòng van này được thiết kế với phần thân van có hình dạng tương tự dấu ngã với cổng lưu chất đi vào được đẩy lên và phần chảy ra sẽ hạ xuống dần. Chính giữa van được tạo vách ngăn, tại đây đặt đĩa van để ngăn chặn lưu chất, chỉ được nâng lên khi có sự điều khiển từ bộ điều khiển nhận lực của con người hoặc tiếp nhận nguồn năng lượng điện, khí nén từ hệ thống.

Không chỉ vậy van cầu chữ ngã còn được gọi với nhiều tên gọi khác nữa, điều này do sự khác biệt vùng miền hoặc dựa vào đặc tính kỹ thuật của chúng.

  • Globe Valve
  • Van cầu hơi chữ ngã
  • Van hơi chữ ngã
  • Van cầu hơi
  • Van yên ngựa
  • Van hơi chịu nhiệt
  • Van điều tiết
  • Van cầu chịu nhiệt

Và với tên gọi nào đi chăng nữa thì van cầu chữ ngã cũng mang chức năng chủ chốt đó là điều tiết lưu chất cực kì hiệu quả thông qua điều này thì người sử dụng hoàn toàn có thể kiểm soát dòng chảy trong đường ống một cách đơn giản và an toàn nhất.

Chính vì khả năng ưu việt đó thì dòng van cầu chữ ngã này được sử dụng như một sản phẩm chuyên dụng trong các hệ thống đặc thù có tính khắc nghiệt, cần kiểm soát và giám sát áp suất để đảm bảo an toàn, ổn định, chống cháy nổ như lò hơi, lò nung, nồi hơi, xưởng chế tạo, khai thác khí tự nhiên,…

Van cầu chữ ngã được sản xuất bằng nhiều chất liệu như gang, thép hay inox cao cấp đều có tính cứng chắc, bền bỉ và chịu nhiệt cực tốt lên tới 200 độ C có thể đáp ứng được yêu cầu mà hệ thống đặt ra và đặc biệt chúng có tuổi thọ lâu dài, chịu được mài mòn và chống oxi hóa nên có thể lắp đặt ngoài trời, đa dạng môi trường nước, khí hoặc hơi.

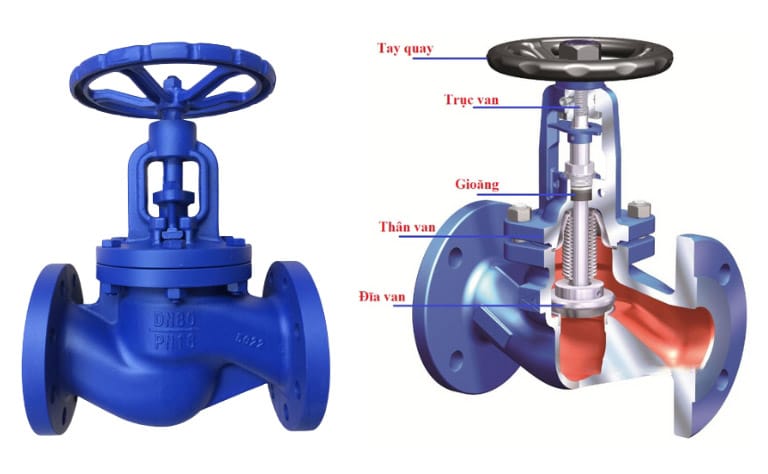

Van cầu chữ ngã có cấu tạo như thế nào

cau-tao-cua-van-cau-chu-nga

Bộ phận cấu tạo Mô tả Vai trò, chức năng
Thân (vỏ) van Là toàn bộ phần bên ngoài, được làm từ nhiều chất liệu khác nhau như gang, thép carbon, inox,…cao cấp Liên kết thống nhất, tạo cấu trúc bảo vệ toàn bộ các chi tiết bên trong.
Trục (ty) van Là trục tròn dài được làm từ chất liệu inox hoặc hợp kim thép bền là chủ yếu, gia công vòng ren xoắn. Kết nối bộ điều khiển với đĩa van để truyền các tín hiệu chuyển động.
Nắp van Đúc nguyên khối với thân, nằm giữa thân van với ty, ghép nối bằng bu lông. Đậy kín thân van, tạo một không gian hoạt động kín. Cũng là nơi được tháo rời để kiểm tra và vệ sinh các chi tiết.
Đĩa van Dạng hình côn hoặc nút chai, được làm từ inox và được bọc bằng cao su chịu nhiệt, chống ăn mòn. Nhận các tín hiệu của bộ điều khiển để đóng-mở hoặc điều tiết lưu chất.
Gioăng ( vòng đệm) Là một vật liệu được chế tạo theo hình tròn đục rỗng tâm, làm từ chất liệu PTFE hoặc NBR,… Làm kín cho các bộ phận bên trong và chống rò rỉ, giảm ma sát cho van khi hoạt động ở áp suất cao.
Hai mặt bích  Được đúc liền với thân, có chất liệu tương tự được gia công theo tiêu chuẩn JIS, BS, DIN hoặc ANSI. Kết nối van cầu chữ ngã với hệ thống một cách nhanh chóng và chắc chắn.
Bộ điều khiển-truyền động Được làm từ nhiều chất liệu, đáp ứng được tiêu chuẩn IP67, 68. Được giữ chắc chắn trên thân van bằng phần trục. Nhận các nguồn năng lượng từ bên ngoài và chuyển hóa thành động năng cung cấp cho hoạt động điều khiển.

Phương thức hoạt động của van cầu chữ ngã

Van cầu chữ ngã có cấu tạo khá phức tạp, với cơ chế hoạt động dựa hoàn toàn vào bộ điều khiển tay quay cơ năng sử dụng sức người hoặc đối với bộ truyền động tự động sẽ nhận các năng lượng từ hệ thống như điện hoặc khí nén để chuyển thành động năng phù hợp.

Nhưng chung quy lại thì chúng có chung cơ cấu chuyển động là đĩa van được dịch chuyển lên – xuống để tạo ra khoảng trống để đóng ngắt hoặc điều tiết dòng chảy lưu chất. Để làm được điều đó thì người sử dụng cần tác động một lực vừa đủ vào vô lăng tay quay theo chiều từ trái sang phải hoặc quay nhiều vòng sang tay phải tùy theo nhu cầu sử dụng.

Trục van được gia công tiện ren xoắn nửa đầu trên được gắn với bộ tay quay sẽ chuyển động cùng chiều khi có lực xoay, kéo theo đĩa van nối liền ở dưới đang chắn dòng chảy được nhấc dần lên khỏi đế van, lưu chất được đi qua với áp suất được kiểm soát ở mức an toàn.

Ưu – nhược điểm và ứng dụng của van cầu hơi chữ ngã

Để có thể nắm bắt đầy đủ về van cầu hơi chữ ngã thì chỉ đi tìm hiểu các đặc điểm cấu tạo cùng phương thức làm việc là chưa đủ. Dưới đây chúng tôi sẽ trình bày những nét nổi bật nhất về ưu – nhược điểm và giúp người đọc có thể biết được phạm vi ứng dụng của van cầu chữ ngã hiện nay nhé.

Tìm hiểu ưu điểm nổi bật của van cầu chữ ngã

van-cau-chu-nga

  • Van cầu chữ ngã có thiết kế thông minh đem đến khả năng điều tiết chính xác lưu chất dạng lỏng, khí và cả hơi.
  • Đóng ngắt nhanh chóng, kiểm soát tốt được áp suất trong đường ống, ngăn ngừa tình trạng sốc áp đột ngột hay dòng chảy ngược gây tổn hại cho chính nó và cả các thiết bị lắp đặt trên đường ống ở phía sau.
  • Van cầu hơi chữ ngã được sản xuất bằng các chất liệu cao cấp có khả năng chịu áp lực làm việc tốt hơn và chịu nhiệt độ cao nên được sử dụng trong môi trường hơi nóng.
  • Hành trình đóng mở của van cầu hơi chữ ngã nhanh hơn nhiều so với van cổng, moment xoắn nhỏ không tiêu tốn quá nhiều sức lực lao động.
  • Với việc đĩa van được nằm ngang trong thân vừa đóng ngắt kín đường ống, chống rò rỉ qua van vừa ít bị hao mòn.
  • Dải kích cỡ đo của van cầu chữ ngã khá rộng, có thể lắp đặt với hầu hết các đường ống lớn nhỏ trên thị trường hiện nay.
  • Kiểu kết nối đa dạng, linh hoạt và vô cùng chắc chắn, có thể lựa chọn mặt bích hoặc nối ren sao cho phù hợp nhất.
  • Bộ điều khiển của van cầu hơi chữ ngã được sản xuất theo tiêu chuẩn IP67, 68 về chống thấm nước, bên ngoài được sơn phủ Epoxy màu xanh chống bám bụi, dễ vệ sinh và tăng khả năng ứng dụng đa dạng môi trường.

Nhược điểm của van cầu chữ ngã

  • Van cầu chữ ngã không thể sử dụng với các lưu chất chưa qua xử lý, có chứa nhiều tạp chất điều này có thể gây ra tình trạng tắc nghẽn đường ống và kẹt đĩa van khiến gián đoạn quá trình hoạt động, hư hỏng sản phẩm.
  • Lưu chất khi đi qua van cầu hơi chữ ngã bị tổn thất về lưu lượng, áp suất.
  • Trọng lượng sản phẩm là điểm yếu của van chữ ngã, cần có sự hỗ trợ từ các phụ kiện để lắp đặt vào vị trí trên cao.
  • Giá thành của van cầu chữ ngã thường cao hơn so với các dạng van khác.

Ứng dụng của van cầu hơi chữ ngã

  • Van cầu chữ ngã được sử dụng như một thiết bị không thể thiếu tại các đường ống cấp thoát nước hệ thống sản xuất của nhiều ngành công nghiệp như dệt may, thực phẩm, lương thực, mỹ phẩm,…
  • Van chữ ngã được ứng dụng dân dụng như cấp nước sạch, nước đã qua xử lý được thấy rõ rệt nhất trong hệ thống đường ống của khu chung cư, khu đô thị, nhà cao tầng, trung tâm thương mại.
  • Các hệ thống công nghiệp lò hơi, lò nung, nồi hơi, khí đốt luôn cần có các van vòi để điều tiết, kiểm soát lưu chất trong đường ống và đảm bảo sự an toàn, ổn định lâu dài và van cầu hơi chữ ngã chính là lựa chọn ưu tiên hàng đầu.
  • Ngoài ra thì van cầu chữ ngã còn được lắp đặt rộng rãi trong các hệ thống làm mát không khí, điều hòa không khí bằng nước, thông gió, sưởi ấm, hệ thống máy bơm,…

Vậy thông qua những ứng dụng mà chúng ta vừa trình bày ở trên đây thì có hiểu được rằng van cầu hơi chữ ngã đã và đang đóng một vai trò cực kì quan trọng không chỉ trong các ngành sản xuất công nghiệp mà cả hệ thống dân sinh cực phổ biến.

Các loại van cầu chữ ngã tiêu biểu

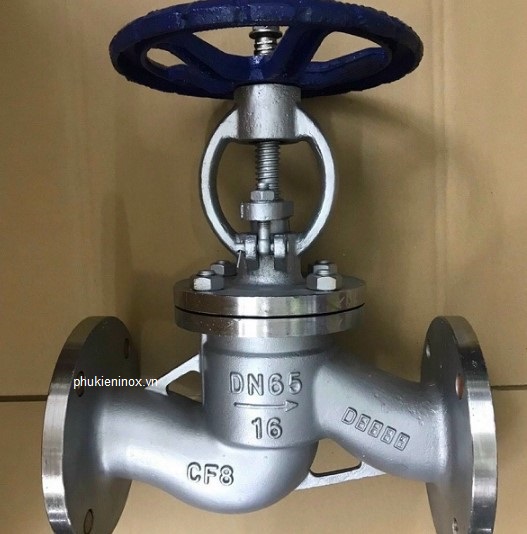

Van chữ ngã inox

van-cau-hoi-chu-nga

Van cầu hơi chữ ngã inox được sản xuất từ chất liệu inox được mệnh danh là ”vua của các vật liệu” có độ cao cấp và bền bỉ đáng kinh ngạc. Không chỉ có thể chịu được nhiệt độ cao trong thời gian dài, áp suất lưu chất lớn mà van cầu chữ ngã inox còn được yêu thích bởi tính chất không lão hóa, rỉ sét khi làm việc ngoài trời, tiếp xúc với hóa chất,…

Chính vì thế không thấy bất ngờ gì khi van cầu hơi chữ ngã bằng inox lại được tin tưởng  và lắp đặt sử dụng vào các đường ống có tính khắc nghiệt như lò hơi, lò nung, nồi hơi, khí nén, khí đốt,.. yêu cầu cần được giám sát và kiểm soát liên tục mức áp suất để đảm bảo sự an toàn cao độ cho hệ thống, ngăn ngừa cháy nổ gây nguy hiểm cho người vận hành và môi trường xung quanh.

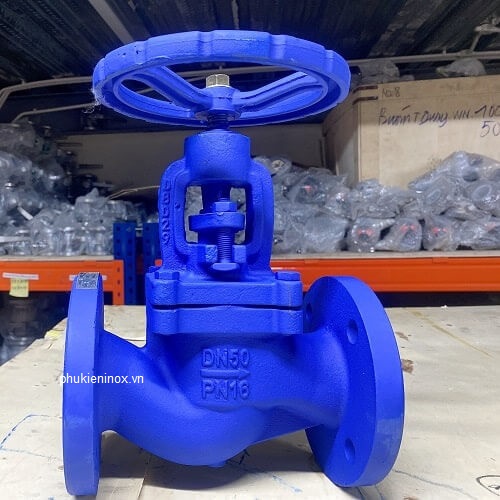

Van cầu chữ ngã gang

Van cầu hơi chữ ngã bằng gang nổi bật là dòng van điều tiết vừa đáp ứng được đa dạng môi trường nhưng có giá thành khá ”bình dân” cực kì phù hợp và được ”săn đón” bởi các chủ đầu tư công trình lớn nhỏ. Van cầu gang có thân van dày, gia công tỉ mỉ và thiết kế thịnh hành, đặc biệt chúng có được ”khoác” lên mình lớp áo màu xanh bằng sơn Epoxy có chức năng chống lại các tác nhân nguy hại đến từ môi trường.

Tại XNK HT đang cung cấp các van chữ ngã đến từ nhiều thương hiệu nổi tiếng trên thế giới như:

  • Van chữ ngã Joeun
  • Van cầu hơi chữ ngã Wonil

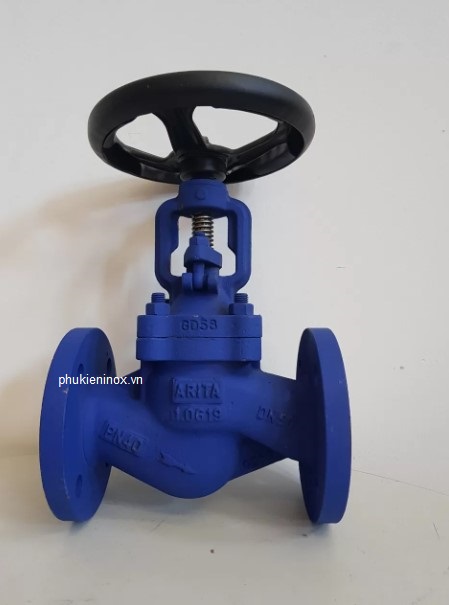

  • Van cầu chữ ngã Arita

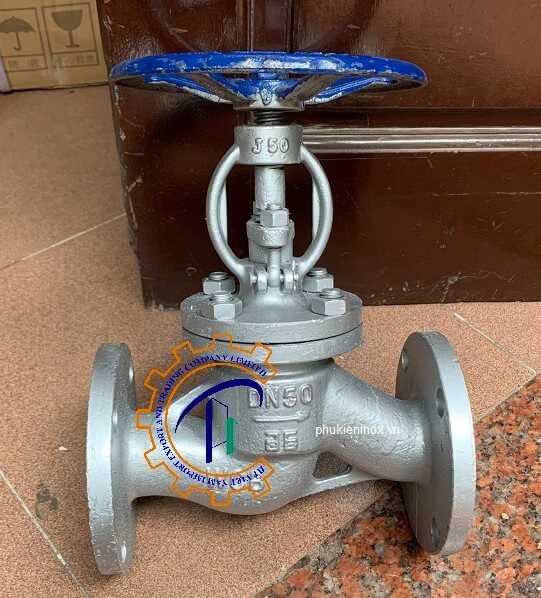

Van cầu hơi chữ ngã thép

Nhắc đến thép chắc không ai còn xa lạ với dòng vật liệu này. Không chỉ được sử dụng phổ biến trong công nghiệp xây dựng mà trong sản xuất thiết bị, sản phẩm ngành nước cụ thể là chế tạo van cầu hơi chữ ngã, thép nổi bật lên có tính bền, cứng chắc và chịu lực cực cao.

Không chỉ vậy, với màu sắc và vẻ bề ngoài của van cầu chữ ngã bằng thép không hề kém cạnh so với dạng inox, cùng khả năng chống chịu oxi hóa, kích cỡ đa dạng, kết nối chắc chắn thì hiện nay chúng đã và đang được ứng dụng ngày càng phổ biến và có chỗ đứng vững chắc trong lòng người sử dụng.


Van cầu chữ ngã đồng


Van cầu chữ ngã đồng có màu sắc chủ đạo là vàng ánh cam rất bắt mắt, có độ thẩm mĩ cao và nhận diện dễ dàng. Với đặc tính cứng chắc, chịu lực ổn, rất an toàn với nước sạch và chịu nhiệt độ tối đa 80 độ C cùng áp suất lên tới 10kgf/cm2 cực kì phù hợp với các đường ống có kích cỡ nhỏ hoặc vừa dưới DN50

Hướng dẫn lắp đặt van cầu hơi chữ ngã đúng kỹ thuật

ung-dung-van-cau-chu-nga

Quy trình lắp đặt có ảnh hưởng trực tiếp đến chất lượng sản phẩm bởi nếu như sai sót, không đúng theo hướng dẫn của nhà sản xuất đề ra có thể làm cho van cầu hơi chữ ngã xảy ra các lỗi, trục trặc không mong muốn, không đảm bảo được an toàn cho hệ thống mà cả người vận hành.

Chính vì thế chuyên viên kỹ thuật muốn giúp các bạn dễ dàng hơn trong công việc này, có thể tham khảo như sau:

Bước 1: Xác định vị trí lắp đặt van cầu chữ ngã trên đường ống và vệ sinh sạch sẽ vị trí ống nối, kiểm tra tổng quát toàn bộ van.

Bước 2: Tiến hành đưa van cầu hơi chữ ngã vào, căn chỉnh sao cho phần kết nối được ăn khớp và đồng tâm với nhau để cố định tạm thời.

Bước 3: Khi cố định tạm thời hoàn tất, nên thử điều khiển đóng mở van vài lần xem chúng có bị kẹt hay trục trặc ở đâu không. Chú ý bộ điều khiển luôn luôn cần hướng thẳng đứng lên trời (đối với đường ống nằm ngang).

Bước 4: Đưa van cầu chữ ngã ra để hàn kéo kín, khi nguội hoàn toàn có thể đưa lại trở vào để luồn siết các bulong và vặn chặt lại bằng đai ốc. Cần tiến hành cân đối và từ từ đến khi chắc chắn nhất, chèn gioăng (đệm) cao su tạo độ kín cho mối nối.

Bước 5: Kiểm tra toàn bộ lần cuối trước khi đưa vào tiến hành chạy thử nghiệm. Nếu không có gì bất  ổn thì có thể đưa vào chạy lâu dài, nếu không đảm bảo yêu cầu đặt ra cần ngừng ngay lập tức, xem xét và có biện pháp khắc phục kịp thời.

Van chữ ngã có xuất xứ từ đâu


Có thể thấy nhu cầu sử dụng van cầu chữ ngã hiện nay là rất lớn chính vì thế sự cung cấp cũng được chú trọng và cần đổi mới để có thể đáp ứng được các yêu cầu đa dạng. Được sản xuất từ nhiều quốc gia công nghiệp lớn trên thế giới, tại Châu Á ta có thể liệt kê tiêu biểu như: Nhật Bản, Hàn Quốc, Malaysia, Đài Loan, Trung Quốc,..

Chất lượng sản phẩm đều được đánh giá cao về chất lượng, mẫu mã, độ bền bỉ và được kiểm định nghiêm ngặt trước khi đưa ra thị trường, tạo sự an tâm cho người sử dụng. Đa dạng về mức giá thành quý khách hàng có thể có nhiều sự lựa chọn cho hệ thống một cách phù hợp nhất.
