Van cầu gang

Trong công nghiệp hay sinh hoạt, ở đâu có nhu cầu dẫn truyền lưu chất, có thể là khí, hơi hay nước thì đều cần có hệ thống đường ống dẫn. Trên các hệ thống ấy là sự tập hợp của rất nhiều các thiết bị, phụ kiện như lọc y, các van điều tiết, đóng mở, van an toàn, đồng hồ đo áp suất,… và không thể thiếu ống dẫn.

Van cầu gang là một trong những sản phẩm đó, nắm giữ chức năng quan trong đó là đóng-mở van để điều tiết dòng chảy lưu chất, thông qua đó kiểm soát chặt chẽ hệ thống làm việc tại vị trí lắp đặt. Để hiểu được rõ hơn van cầu gang là gì thì xin mời các bạn cùng với chúng tôi đi tìm hiểu tất cả những thông tin cơ bản và bổ ích về dòng sản phẩm này nhé.

Hình ảnh thực tế của van cầu gang

Van cầu gang là gì

Van cầu gang là van cầu (Globe Valve) được làm gang, là dòng van chuyên dụng trong các hệ thống hơi, khí nén, lưu chất có nhiệt độ cao như hơi nóng, khí hóa lỏng, nước nóng,…để có thể thực hiện trọn vẹn nhiệm vụ đóng-mở đường ống điều tiết lưu chất một cách chính xác. Từ đó kiểm soát nghiêm ngặt áp suất và dòng chảy lưu lượng hiệu quả.

Để có thể làm được điều này thì van cầu gang được chế tạo với cấu trúc đặc biệt đó là thân van được uốn cong có hình dáng chữ ngã hoặc yên ngựa, được ngăn đôi bằng một vách ngăn, tại đây đĩa van gắn vào đuôi trục được hạ xuống ngăn chặn lưu chất đi qua.

Lưu chất bên trong đường ống muốn đi qua van cầu gang thì sẽ được di chuyển theo hình chữ S nằm ngang, áp suất 2 đầu sẽ không giống nhau, đầu ra luôn luôn được hạ xuống ngưỡng an toàn. Chính vì thế van cầu hơi gang thường được lắp đặt tại các vị trí chuyển giao áp suất hoặc các hệ thống có áp suất cao, nhiệt độ lớn.

Bên cạnh đó với việc được sản xuất nhiều kích cỡ đa dạng, kiểu dáng luôn được cập nhật đổi mới rất thịnh hành, có độ thẩm mĩ cao, hoạt động bền bỉ nên việc van cầu gang được có mặt tại nhiều hệ thống trong lĩnh vực công nghiệp và sinh hoạt là điều hoàn toàn dễ hiểu.

Một số tên gọi phổ biến khác ngoài tên gọi van cầu gang như:

• Van cầu hơi gang
• Van cầu chữ ngã gang
• Van hơi gang
• Van cầu gang lắp bích
• Van cầu gang dạng bầu
• Van cầu yên ngựa gang

Tại sao nên sử dụng van cầu hơi gang

Để giải đáp thắc mắc vì sao nên lắp đặt và sử dụng van cầu gang vào đường ống thì chúng tôi xin đưa ra những lợi ích to lớn khi ứng dụng chúng như sau:

• Van cầu chữ ngã có khả năng điều tiết lưu chất rất chính xác, hiệu quả hơn nhiều so với van bi hay van bướm.
• Có thể sử dụng trong nhiều môi trường như nước, hơi nóng, khí nén.
• Quá trình đóng mở van diễn ra thường chậm hơn điều này giúp áp suất lưu chất được duy trì ở mức ổn định, ngăn chặn các tình trạng tăng giảm áp suất đột ngột.
• Đa dạng kiểu nối ống, từ nối ren thông dụng đến mặt bích chắc chắn đều dễ dàng và tiện lợi trong lắp đặt, linh hoạt khi tháo dỡ.
• Với nhiều kích thước khác nhau van cầu hơi gang có thể sử dụng trong các hệ thống đường ống DN300 rất hiệu quả.
• Với chất liệu cấu tạo bằng gang hoàn toàn, được bảo vệ chống thấm nước, cách nhiệt bằng sơn Epoxy tăng cường độ ứng dụng đa dạng cho van.
• Không chỉ vậy, gang là chất liệu rất an toàn, không làm biến đổi chất lượng lưu chất bên trong đường ống khi có nhiệt độ lớn.
• Có thể hoạt động trong môi trường có nhiệt độ cao lên tới 150 độ và áp suất thông dụng là 16kg/cm2.
• Van cầu gang có kiểu điều khiển tay quay đơn giản, dễ sử dụng, ngoài ra nếu cần lắp đặt trong các hệ thống tự động hóa có thể chuyển đổi sang bộ điều khiển điện hoặc khí nén dễ dàng.
• Bề mặt van trơn bóng, không dễ bám bẩn và rất dễ lau chùi, có độ ma sát thấp không làm cản trở quá trình di chuyển của lưu chất.
• Đĩa van được bảo vệ bằng một lớp cao su chịu nhiệt, chống mài mòn, có thể hoạt động liên tục rất ổn định và chính xác.

Cấu tạo và nguyên lý hoạt động của van cầu gang

Cấu tạo của van chữ ngã gang

Các bộ phận cấu thành van cầu gồm có bộ điều khiển, thân van, trục van và quả van, ngoài ra còn có gioăng làm kín, mặt bích nối ống 2đầu, các bulong nối vít, ốc siết. Cụ thể từng bộ phận như sau.

1.Bộ điều khiển

Bộ điều khiển van cầu gang thông dụng nhất là tay quay, với những hệ thống điều khiển tự động hóa người ta yêu cầu hoạt động nhanh là liên tục, đồng bộ sẽ thay thế bằng dạng điều khiển khí nén hoặc bộ truyền động điện.

Bộ điều khiển được gắn chắc chắn trên đầu của thân van, được nối với đĩa van thông qua 1 trục, có thể gọi là ty van. Tiếp nhận tín hiệu chuyển động và biến đổi chúng để tạo thành các momen xoắn tác động vào đĩa van điều khiển chúng dễ dàng.

2. Thân van

Phần thân van có hình dáng 2 nửa quả cầu hay chữ ngã hoặc yên ngựa, có kích thước lớn nhất, để chứa đựng tất cả những chi tiết nhỏ của van đồng thời cũng nơi kết nối với đường ống và bên trong thân được chia đôi 2 nửa bằng vách ngăn. Tại đây trục van đĩa van được gắn chắc cố định trên ghế van, dựa vào sự điều khiển mà chuyển động tịnh tiến lên xuống đóng-mở van.

Đĩa van có hình dáng nhỏ gọn giống như chiếc nút chai hoặc hình côn, được đánh giá có khả năng đóng kín van hoàn toàn, hiệu quả hơn nhiều so với các dạng đĩa van của van bướm hay van cổng.

Phần nắp của van được gắn vào giữa thân và bộ điều khiển, tại đây cho phép người sử dụng có thể mở ra vào dễ dàng để kiểm tra và vệ sinh van dễ dàng mà không cần tháo dỡ van hoàn toàn khỏi đường ống.

Nguyên lý vận hành của van cầu gang

Van cầu hơi gang có nguyên lý hoạt động hơi phức tạp hơn so với cổng và van bướm, cũng dựa hoàn toàn vào bộ điều khiển lắp đặt trên thân để đóng mở và điều tiết lưu lượng lưu chất theo nhiều góc mở khác nhau. Có độ kín khít lớn nên được tin cậy sử dụng trong hệ thống hơi và khí nén.

Khi có dòng chảy lưu chất được truyền tới van thì ngay lập tức được di chuyển theo chiều thiết kế của thân van như hình chữ S nằm ngang, lưu chất tại đây sẽ được ngăn chặn ở đĩa van, tác động toàn bộ áp suất lên bộ phận này.

Lúc này người vận hành tác động ngoại lực vào bộ điều khiển tay quay xoay nhiều vòng sang bên trái, đĩa van sẽ nhận được tín hiệu chuyển động từ bộ điều khiển thông qua trục van, di chuyển tịnh tiến đi lên tạo ra khoảng trống tại nút giao, cho phép lưu chất có thể tự do di chuyển mà không gặp cản trở nào.

Tuy nhiên lưu chất đi qua van sẽ được giảm nhanh về áp suất, đưa về mức ổn định và an toàn, tốc độ và cả lưu lượng cũng bị giảm theo, tránh xảy ra các tình trạng quá áp nguy hiểm cho các thiết bị được lắp đặt ở sau van cầu hơi gang này.

Khi muốn đóng van lại không cho lưu chất đi qua van nữa thì chỉ cần xoay phần vô lăng theo hướng ngược lại, tức là về bên phải bộ phận trục van sẽ nhận được tín hiệu chuyển động này bởi vì chúng được gắn chắc chắn vào tâm của tay quay. Đĩa van gắn vào đầu dưới của ty van xoắn cũng chuyển động theo cùng chiều, tiến dần xuống ghế van và đóng hoàn toàn.

Các loại van cầu gang tiêu biểu hiện nay

Van cầu gang nối bích

Van cầu gang nối bích là dạng van cầu sử dụng kiểu mặt bích để lắp đặt vào đường ống. Bởi tính chất chuyên dụng trong các hệ thống hơi, khí nóng nên van cần có độ kín khít nhất định.

Sử dụng kiểu lắp này sẽ đảm bảo được tối đa sự hoạt động hiệu quả của van trong hệ thống, ngăn ngừa sự thất thoát của lưu chất. Không những thế van cầu gang nối bích được sản xuất theo tiêu chuẩn quốc tế DIN, ANSI, BS, JIS nên có khả năng chống chịu những rung lắc mạnh, cho phép tháo dỡ thường xuyên mà không ảnh hưởng tới đường ống.

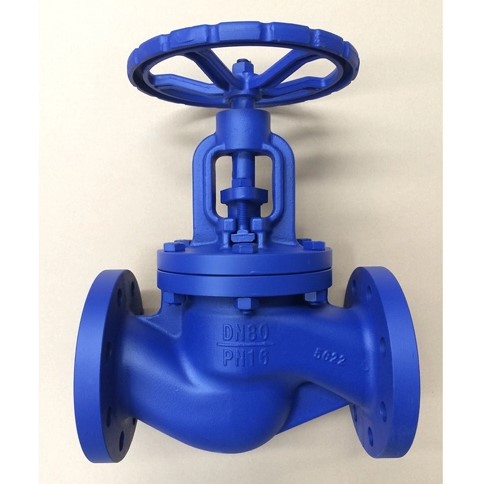

Van cầu gang tay quay

Van cầu gang tay quay là dòng van cầu làm bằng gang, sử dụng kiểu điều khiển đơn giản và thông dụng là tay quay vô lăng. Bộ điều khiển này được gắn chắc chắn trên đầu của thân van và nhận lực trực tiếp từ người vận hành để chuyển hóa năng lượng cho van hoạt động.

Được xem là dạng van được sử dụng phổ biến nhất vì chúng dễ sử dụng, không tốn quá nhiều công sức, phù hợp với các đường ống dân sinh và tại các ống dẫn có đường kính nhỏ, yêu cầu hoạt động không lớn.

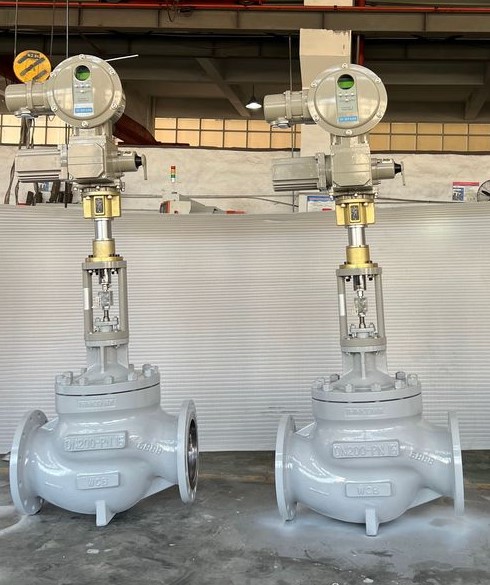

Van cầu chữ ngã gang điều khiển điện

Với các hệ thống tự động yêu cầu sự hoạt động liên tục, đồng bộ cao, có sự nhanh chóng, chính xác tuyệt đối trong sự điều tiết lưu chất. Chính vì để đáp ứng tốt được điều này thì van cầu chữ ngã bằng gang đã thay đổi bộ phận điều khiển cơ năng sang tự động hóa, sử dụng nguồn điện năng thông dụng 24V, 220V, 380V để vận hành.

Với bộ điều khiển điện được sản xuất theo tiêu chuẩn IP67, 68 chống bụi, chịu nước, được sơn mạ tĩnh điện bảo vệ an toàn có thể hoạt động đa dạng trong nhiều môi trường khác nhau. Với dải kích thước dao động từ DN50 đến DN800, bộ truyền động điện được chia thành 2 dạng là tuyến tính và On-Off, có thể đáp ứng tốt, hiệu quả nhiều yêu cầu và mục đích sử dụng hiện nay.

Van cầu hơi gang điều khiển khí nén

Van cầu hơi gang điều khiển khí nén là dòng van cầu chuyên được sử dụng trong các hệ thống hơi hoặc khí nén, ít thông dụng với nước thông thường. Với ưu điểm nổi bật đó là sử dụng nguồn năng lượng sạch, cực kì an toàn với con người và môi trường, tái sử dụng nhiều lần và chi phí đầu tư thấp hơn so với dạng điện.

Không những vậy, van cầu hơi gang điều khiển khí nén còn hoạt động hiệu quả trong những hệ thống, môi trường ẩm ướt hoặc cảnh báo cháy nổ nguy hiểm mà van cầu điều khiển điện không phù hợp lắp đặt.

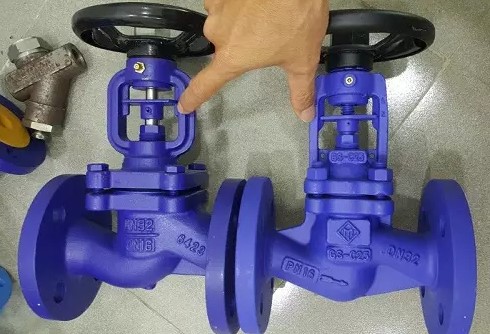

Van cầu yên ngựa gang Hàn Quốc

Van cầu yên ngựa làm bằng gang được sản xuất tại đất nước Hàn Quốc, nơi có nền công nghiệp thuộc top đầu Châu Á. Luôn được người sử dụng phản hồi tích cực về chất lượng sản phẩm sau khi trải nghiệm.

Đó là bởi vì van cầu yên ngựa Hàn Quốc được sản xuất trên dây chuyền hiện đại nhất, được áp dụng những công nghệ phát triển và sản xuất theo tiêu chuẩn quốc tế, không cho phép sai sót bất kì chi tiết nhỏ nào. Không những vậy, trước khi đưa ra thị trường cung ứng các sản phẩm này còn phải trải qua quá trình kiểm định, đánh giá nghiêm ngặt.

Các thương hiệu sản xuất van cầu gang hàng đầu của Korea bạn có thể tham khảo:

• Van cầu gang Joeun
• Van cầu gang Wonil

Van cầu hơi gang Malaysia

Van cầu hơi gang Malaysia được XNK HT nhập khẩu trực tiếp và phân phối độc quyền. Ưu điểm nổi bật của dòng sản phẩm có xuất xứ từ ”quốc gia trăm đảo” Malaysia này đó là thuộc phân khúc giá tầm trung nhưng có chất lượng cao, kiểu dáng đẹp mắt, khả năng hoạt động bền bỉ và liên tục rất phù hợp với yêu cầu và hệ thống môi trường ở nước ta.

Một số thương hiệu nổi tiếng sản xuất van cầu gang của Malaysia như:

• Van cầu chữ ngã Arita
• Van cầu chữ ngã AUT, ARV.

Van cầu chữ ngã gang Đài Loan

Van cầu chữ ngã gang Đài Loan được xem là dòng van được nhiều người sử dụng ưa chuộng bởi chúng có giá thành rất rẻ, có thể đáp ứng tốt được những hệ thống thông thường với nhiệt độ hay áp suất ở mức thông dụng, giúp tiết kiệm được tối đa chi phí đầu tư.

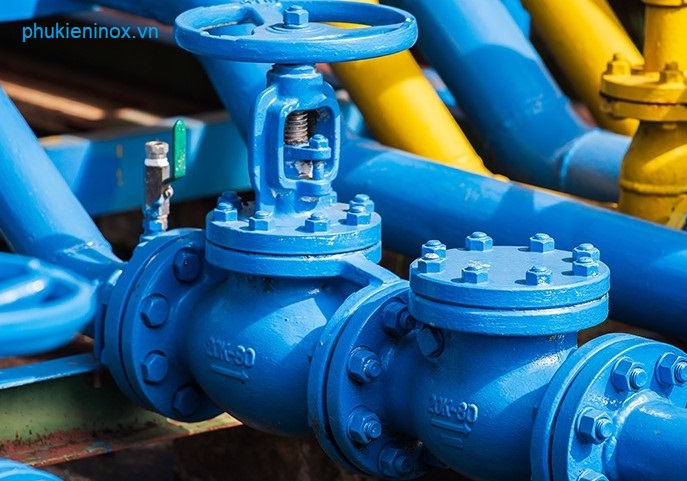

Cách lắp đặt van cầu gang vào đường ống

Bước lắp đặt van vào đường ống được xem là sự quyết định trực tiếp đến quá trình hoạt động của van sau này. Chính vì thế, người thi công cần có kiến thức chuyên sâu về sản phẩm cũng như nắm vững các bước lắp đặt đúng tiêu chuẩn theo hướng dẫn của nhà sản xuất van.

• Trước tiên chúng ta cần kiểm tra cẩn thận van cầu gang trước khi lắp đặt để chắc chắn rằng van không gặp vấn đề gì. Nếu có gì bất thường cần được loại bỏ ra để có thể trao đổi hàng hóa với nhà cung cấp van.
• Sau đó cần xác định vị trí lắp đặt của van trên đường ống, cần dựa vào yếu tố không gian để chắc chắn rằng vị trí đó phù hợp để vận hành, giám sát, bảo dưỡng và thay thế van thuận tiện hay không. Lưu ý bộ phận điều khiển của van cần được hướng thẳng lên trời và hướng van cần được lắp đúng theo hướng chảy của lưu chất.
• Van cầu gang lắp đặt vào đường ống thông qua kiểu nối bích, chính vì thế cần lưu ý chèn gioăng làm kín vào giữa 2 mặt bích để đảm bảo van có độ kín khít, giảm sự mài mòn tối đa cho van khi hoạt động.
• Chú ý nên tiến hành đưa các bulong qua lỗ tròn phải cân đối, siết van từ từ đến khi ăn khớp với nhau và vừa đủ độ chắc chắn, tránh siết quá chặt khiến các gioăng bị phồng gây ảnh hưởng tới van khi hoạt động.
• Sau khi đã chắc chắn van cầu hơi gang được lắp đặt đúng như hướng dẫn, không còn gì trục trặc thì có thể tiến hành test thử van trước khi đưa vào vận hành chính thức.

Một số lưu ý khi sử dụng van cầu gang

Van cầu gang là một sản phẩm hữu ích với những đặc tính vượt trội có khả năng ứng dụng cực kì đa dạng. Tuy nhiên, để có thể sử dụng van luôn được ổn định, trơn mượt với thời gian hoạt động lâu dài thì trong quá trình sử dụng người vận hành cũng cần nắm bắt được những nhược điểm của van từ đó có những biện pháp ngăn ngừa.

Van cầu gang mặc dù được sơn phủ toàn bộ bề mặt bên ngoài lẫn bên trong van bằng sơn xanh Epoxy chống bám bụi, chống thấm nước nhưng chúng ta vẫn cần chú ý hạn chế sử dụng chúng vào những môi trường lưu chất có nồng độ axit ăn mòn cao, điều này không chỉ gây ảnh hưởng trực tiếp đến chất lượng của chính van cầu mà còn cả lưu chất.

Lưu chất trong đường ống khi được đi qua van sẽ di chuyển theo hình chữ S nằm ngang từ thấp lên cao, chính vì thế nên lưu lượng, tốc độ và cả áp suất sẽ bị giảm sút khá nhiều, tuy nhiên với điều này thì lưu chất không thể quay ngược trở lại đầu nguồn gây xáo trộn dòng chảy gây ra các tình trạng nguy hiểm cho hệ thống.

Van cầu gang không phù hợp sử dụng với môi trường lưu chất có chứa nhiều tạp chất, rác thải, cần được lắp đặt trước van một thiết bị y lọc để lọc bớt những dị vật này để ngăn chặn tình trạng đĩa van có thể bị kẹt, tắc đường ống gây ảnh hưởng tới quá trình van hoạt động.

Cần thường xuyên kiểm tra, bảo dưỡng van định kì đúng như theo hướng dẫn sử dụng của nhà sản xuất để kịp thời phát hiện và sửa chữa van cầu chữ ngã gang trước khi sự cố nghiêm trọng hơn, tiêu tốn nhiều chi phí sửa chữa và thay thế.

Van cầu gang có cấu tạo gồm khá nhiều chi tiết, cầu kì. Chính vì thế nếu người sử dụng không tự tin về việc bảo dưỡng có thể liên hệ trực tiếp tới nhà cung cấp van để có thể nhận được những hướng dẫn, tư vấn bảo trì phù hợp.
