Van bi nhựa 3 ngã

Van bi nhựa 3 ngã là một phân loại của van bi nhựa -plastic ball valve, với thiết kế 3 ngã hay còn gọi là 3 cổng có thể cùng lúc lắp đặt với 3 đường ống của hệ thống có kích thước đồng đều nhau để thực hiện chức năng bật tắt hoặc điều chỉnh nhanh chóng dòng chảy.

Với chất liệu nhựa không chỉ có lợi thế gia công dễ, giá thành rẻ, tối ưu chi phí đầu tư và sản xuất hiệu quả mà sản phẩm có độ bền cao, khả năng ứng dụng đa dạng môi trường đặc biệt các lưu chất có tính ăn mòn, hóa chất cao mà đồng, gang, thép hay cả inox không thể đáp ứng tốt.

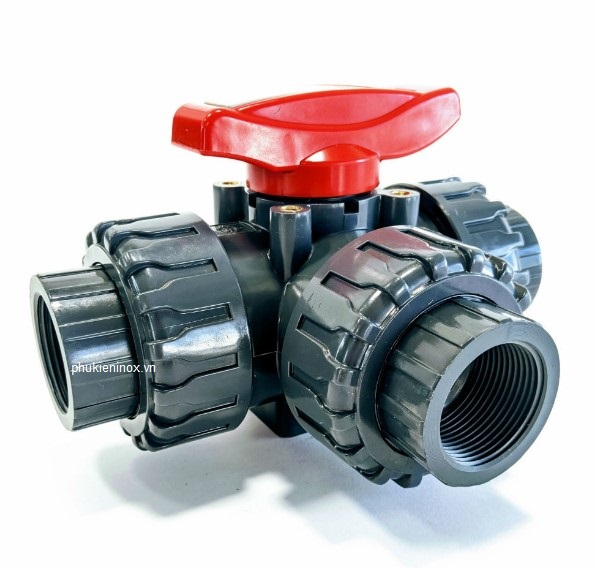

Mô tả ngắn về van bi nhựa 3 ngã

Van bi nhựa 3 ngã, van bi 3 cửa có thiết kế phần thân van đặc biệt và phức tạp hơn so với dạng van phổ biến 2 ngã. Đó là cấu trúc 3 thân được đúc liền với nhau tạo cơ cấu hoạt động liên tục bền vững, hiệu suất kín ổn định.

Dòng van sử dụng chất liệu nhựa UPVC, CPVC và PVC có độ bền lớn, chịu nhiệt và áp suất tương đối tốt, có thể lên tới 80 độ C và 10bar. Đặc biệt phải kể đến đặc tính trơ hóa chất, không phản ứng hóa học với các chất lỏng có tính ăn mòn như dầu, xăng, kiềm, bazo, chất tẩy rửa,… độ tin cậy cao được ứng dụng với các hệ thống đường ống nhựa tương thích lắp đặt thông qua kiểu nối rắc co đơn giản mà tính linh hoạt cực kì cao.

Dòng van bi nhựa 3 ngã thực hiện chức năng đổi chiều dòng chảy hoặc điều chỉnh lưu lượng theo tỉ lệ mong muốn thông qua 2 dạng điều khiển cơ bản là bộ truyền động tự động bằng điện, khí nén hoặc phần tay gạt, tay vặn đơn giản, dễ dàng vận hành mà không tốn nhiều thời gian và công sức cũng như không đòi hỏi trình độ kỹ thuật.

Hiện nay các dòng van bằng nhựa nói chung và van bi nhựa 3 ngã nói riêng đã và đang được ứng dụng rất rộng rãi. Nhằm đáp ứng được tốt nhất nhu cầu sử dụng mở rộng đơn vị phân phối uy tín hàng đầu XNK HT Việt Nam chúng tôi đang cung cấp hàng hóa chính hãng nhập trực tiếp từ Hàn Quốc, Đài Loan, Trung Quốc,…với giá thành tốt nhất. Liên hệ Hotline để được tư vấn và hỗ trợ trực tiếp tốt nhất.

Một số tên gọi phổ biến khác ngoài van bi nhựa 3 ngã:

• Van 3 ngã bằng nhựa
• Van chữ T nhựa
• Van nước 3 ngã nhựa

Có thể bạn đang cần mua: vì sao gọi là van bi có tán – van bi lắp táp

Cấu tạo và nguyên tắc hoạt động của van bi nhựa 3 ngã

Van bi nhựa 3 ngã là dòng van công nghiệp khá phổ biến, tuy nhiên thì không phải người sử dụng nào cũng nắm bắt đặc điểm cấu tạo và cách thức hoạt động của chúng. Việc hiểu rõ về van giúp chúng ta sử dụng hiệu quả và ngăn chặn được những trục trặc không mong muốn và tuổi thọ sản phẩm ổn định.

Vì thế hãy cùng chúng tôi tìm hiểu nhé!

Cấu tạo chung của van bi nhựa 3 ngã

Về cơ bản thì van bi nhựa 3 ngã cũng có cấu tạo tương tự như các dòng van bi nhựa phổ biến khác, bao gồm có thân van, trục, bi van và phần điều khiển như sau:

Thân van: được sản xuất từ các vật liệu nhựa cao cấp khác nhau và thiết kế dạng 3 ngã, các ống nối với van phải có kích thước đồng đều và đầu thân van chính là mặt kết nối có dạng rắc co, thực hiện lắp đặt vô cùng đơn giản cũng như tháo dỡ nhanh chóng.

Trục van: phần trục phải chịu 1 lực tác động và ma sát lớn từ quá trình quay góc để hỗ trợ mở bi van nên được sử dụng thép không gỉ hay còn gọi là inox để có độ cứng và bền tốt nhất, chống oxi hóa tốt để không gây ra tình trạng kẹt van.

Bi van: quả bi van bằng nhựa được đúc khoét lỗ tại tâm theo dạng chữ T hoặc chữ L để điều chỉnh dòng chảy lưu chất theo nhiều hướng khác nhau tùy theo yêu cầu sử dụng. Bộ phận này được trục van giữ cố định và các gioăng xung quanh hỗ trợ làm kín khi đóng.

Gioăng làm kín: các vòng tròn bằng cao su được lắp đặt vào van bi nhựa 3 ngã để tạo độ kín giảm ma sát giữ lòng van với bi khi chuyển động quay đóng mở đường ống.

Bộ truyền động van: tay gạt, tay vặn là kiểu điều khiển phổ biến nhất, thực hiện tác động lực trưc tiếp sang bên trái hoặc bên phải để điều chỉnh vị trí lỗ khoét bi van. Với các hệ thống tự động phần tán bi van sẽ nâng đỡ và cố định bộ điều khiển điện và đầu khí nén để chúng chuyển hóa động năng vận hành van.

Nguyên tắc hoạt động của van bi nhựa 3 cửa

Cơ chế hoạt động của van bi nhựa dựa vào nguyên lý quay góc ¼ của bi van tròn, với thiết kế quả bi có 2 dạng cơ bản là L và T vì thế chúng ta sẽ phân tích chi tiết như sau:

Van bi nhựa 3 cửa dạng chữ L hoạt động như thế nào

Đối với dạng van bi nhựa 3 ngã dạng chữ L thì chúng được sử dụng để chuyển hướng các dòng chảy vuông góc với nhau. Hiểu đơn giản có nghĩa là lưu chất từ 1 ống dẫn bất kì sẽ được lưu thông tới 1 trong 2 đường ống còn lại và 1 ống sẽ bị mặt kín của bi van ngăn chặn.

Ví dụ, chúng ta gọi 3 đường ống của van lần lượt là A, B và C:

Khi dòng chảy đi từ C đến A thì A mở, B đóng

Khi dòng chảy đi từ C đến B thì A đóng, B mở.

Van bi nhựa 3 ngã dạng chữ T hoạt động như thế nào

Với thiết kế bi van đục dạng chữ T thì dòng sản phẩm này cho phép cùng lúc điều chỉnh chất lỏng theo cả 3 hướng khác nhau với lưu lượng bằng nhau hoặc ngắt kết nối với đường ống còn lại một cách dễ dàng nhất.

Đặc điểm tính chất các chất liệu cấu tạo van bi nhựa 3 ngã

Phân loại van bi nhựa 3 ngã

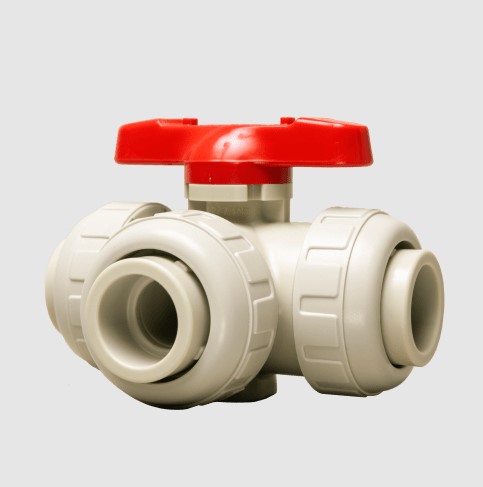

Van bi nhựa 3 ngã tay gạt – tay vặn

Van bi nhựa điều khiển bằng tay gạt hoặc tay vặn có chất liệu tương đồng với thân van hoặc bằng thép không gỉ có độ cứng cao, thiết kế cần nắm và điều khiển đóng mở dễ dàng, mô men xoắn thấp không tiêu tốn nhiều năng lượng.

Chưa kể, các sản phẩm van bi nhựa 3 ngã tay gạt-tay vặn này thường có thiết kế nhỏ gọn không hạn chế không gian, phù hợp lắp đặt cho các hệ thống có kích thước từ DN15 đến DN50 và trọng lượng nhẹ giúp việc thi công, vận chuyển trở nên dễ dàng nhất.

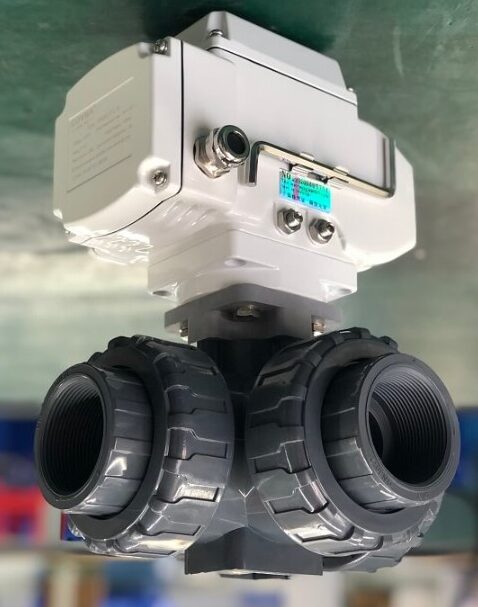

Van bi nhựa 3 ngã điều khiển điện

Dòng van bi nhựa 3 ngã hiện đại được ứng dụng phổ biến cho các hệ thống công nghiệp tự động nhờ kết hợp hoàn hảo với bộ truyền động điện, có khả năng hoạt động tự động và điều khiển từ xa giúp việc điều khiển, quản lý trở nên dễ dàng và chính xác nhất.

Sản phẩm sử dụng nguồn điện áp phù hợp với mạng lưới là 24V, 220V và 380V với công suất lớn, tính ổn định cao và tuổi thọ lâu dài. Đặc biệt với cơ chế ngắt điện tự động khi kết thúc chu trình không chỉ tối ưu năng lượng mà còn chống cháy hiệu quả, tăng cường an toàn lao động.

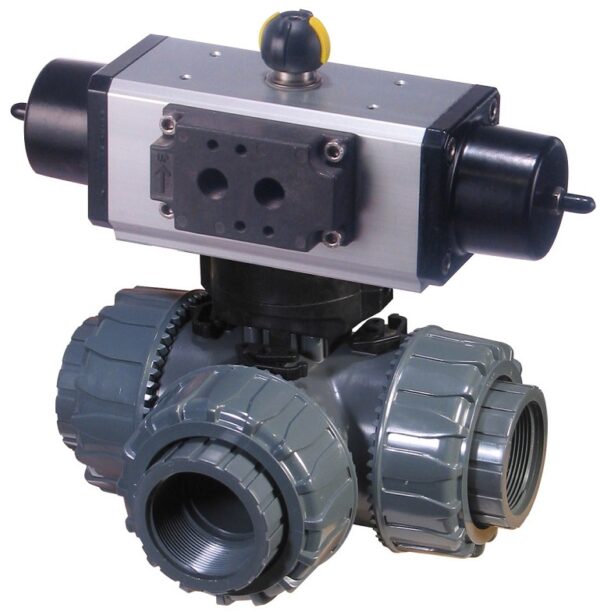

Van bi nhựa 3 ngã điều khiển khí nén

Với các hệ thống công nghiệp tự động yêu cầu cao về tốc độ, sự chính xác trong việc điều chỉnh lưu lượng và phân phối dòng chảy thì việc sử dụng van bi nhựa 3 ngã điều khiển khí nén mang lại nhiều hiệu quả tốt hơn so với dạng điện hay kiểu truyền thống.

Hoạt động theo 2 kiểu chính là đóng mở tuyến tính hoặc ON-OFF, thực hiện cấp khí cho đầu khí nén của van bi nhựa 3 ngã bằng 2 dạng cơ bản là tác động kép hoặc tác động đơn có trang bị thêm lò xo giúp bi van tự động quay về vị trí cũ khi ngừng cấp khí.

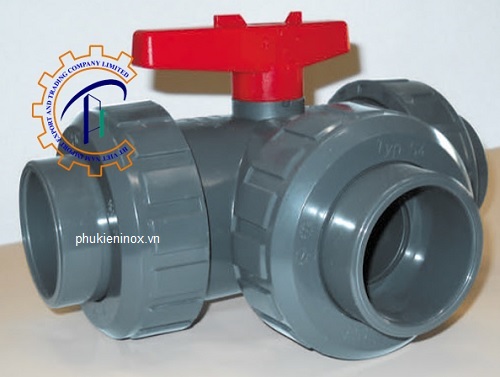

Van bi nhựa 3 ngã nối rắc co

Kiểu kết nối rắc co sử dụng cho dòng van bi nhựa 3 ngã đem lại khả năng kết nối nhanh chóng với nhiều đường ống lớn nhỏ có dạng kết nối phù hợp. Không chỉ có chắc chắn, chịu áp suất tốt mà van bi nhựa 3 ngã rắc co còn vô cùng linh hoạt, hoàn toàn có thể dễ dàng tháo dỡ phục vụ cho yêu cầu vệ sinh, bảo dưỡng thường xuyên, không làm ảnh hưởng hay hư hại ống nối.

Van bi nhựa 3 cửa mặt bích

Vì sao nên sử dụng van bi nhựa 3 ngã cho các hệ thống đường ống công nghiệp bằng nhựa

• Thiết kế đơn giản, dễ sử dụng, không đòi hỏi trình độ cao
• Chất liệu cấu tạo van an toàn, được tin dùng cho nước sạch
• Hiệu quả đóng mở tốt, độ kín đảm bảo có thể sử dụng cả trong môi trường chân không
• Hoạt động đa dạng, có thể điều chỉnh, phân luồng và bật tắt dòng chảy tùy theo yêu câu
• Hình dáng nhỏ gọn, tối ưu diện tích
• Trọng lượng sản phẩm nhẹ, dễ dàng vận chuyển và lắp đặt nhiều vị trí cao thấp
• Cấu trúc chắc chắn, đáng tin cậy, đặc tính cơ học cao
• Khả năng chịu nhiệt độ và áp suất tương đối tốt, hoạt động ổn trong trong giới hạn cho phép
• Kiểu điều khiển đa dạng và dễ vận hành, phù hợp với nhiều điều kiện làm việc khác nhau
• Có giá thành rẻ hơn nhiều so với các van kim loại, tiết kiệm chi phí đầu tư, phù hợp với các hệ thống quy mô lớn
• Kiểu kết nối linh hoạt, lắp đặt nhanh chóng và thuận tiện bảo dưỡng, bảo trì, không ảnh hưởng tới hệ thống
• Khả năng chống oxi hóa tốt nhất, bề mặt được mài nhẵn bóng, ma sát thấp không hạn chế lưu lượng, áp suất không bị tổn thất và không xuất hiện các tình trạng han gỉ, mài mòn

Một số lưu ý khi sử dụng van bi nhựa 3 ngã

• Không nên sử dụng van bi nhựa vào các môi trường lưu chất bẩn, chưa được xử lý hoặc có các chất rắn, bột, sệt cao
• Mặc dù có thể kháng hóa tốt nhưng đối với một số môi trường đặc thù có tính hóa chất mạnh thì van bi nhựa 3 ngã vẫn bị ảnh hưởng nặng nề
• Lưu ý không tác động lực mạnh vào phần thân hoặc sử dụng van bi nhựa 3 ngã với các hệ thống có nhiệt độ cao có thể làm biến dạng hoặc nứt vỡ khiến chúng hư hỏng
• Cần thường xuyên kiểm tra và thực hiện bảo dưỡng vệ sinh van định kỳ theo hướng dẫn của nhà sản xuất van để van có thể hoạt động ổn định và an toàn trong thời gian dài
• Để liên kết bền vững và chịu được áp suất, đảm bảo độ kín tốt hơn thì nên quấn thêm băng tan vào xung quanh phần kết nối của van với đường ống

Ứng dụng của van bi nhựa 3 ngã trong công nghiệp và dân sinh

• Van bi nhựa 3 ngã được ứng dụng rộng rãi cho hệ thống cấp nước sạch, nước sinh hoạt cho hộ gia đình, khu chung cư, nhà máy, xí nghiệp, khu công nghiệp lớn
• Sử dụng van bi nhựa tay vặn 3 ngã để thoát nước, xả thải trên đường ống
• Được sử dụng để điều chỉnh lưu lượng cho các hệ thống đường ống nước biển, kiềm, dung dịch bazo, chất tẩy rửa trong công nghiệp sản xuất nhờ khả năng kháng hóa tốt
• Van bi nhựa 3 ngã là một thiết bị không thể thiếu trong công nghiệp xử lý nước, chất thải, hóa chất.
• Với tính chất an toàn van bi nhựa 3 ngã còn được tin tưởng sử dụng cho các ngành công nghiệp chế biến và sản xuất thực phẩm, dược phẩm, mỹ phẩm và giải khát

Đơn vị nhập khẩu van bi nhựa 3 ngã và báo giá tốt nhất

Hiện nay trên thị trường các bạn có thể tìm thấy được dòng van bi nhựa 3 ngã ở bất kì đâu từ các đơn vị phân phối lớn nhỏ khác nhau đến các cửa hàng điện nước dân dụng hay các chợ phụ kiện,…để đáp ứng được nhu cầu sử dụng đa dạng hiện nay.

Tuy vậy thì chất lượng sản phẩm không phải đồng đều, nhiều mặt hàng giả, kém chất lượng có thể trà trộn làm cho quý khách hàng cảm thấy phân vân và lo lắng. Vì thế để có thể mua được van bi nhựa 3 ngã chất lượng cao thì các bạn có thể tham khảo địa chỉ công ty TNHH TM & XNK HT Việt Nam.

Đơn vị chuyên phân phối các dòng van vòi, phụ kiện đường ống chính hãng được nhập khẩu trực tiếp từ các nước lớn như Hàn Quốc, Đài Loan, Trung Quốc,…có đầy đủ chứng nhận CO-CQ và catalog cho khách hàng tham khảo các thông số. Cùng chế độ bảo hành 12 tháng cho tất cả các sản phẩm.

Xem thêm: van bi nhựa Hershey – Đài Loan
