Van bướm thép

Van bướm thép là một dòng sản phẩm không còn quá xa lạ với người dùng, được ứng dụng rộng rãi trong các hệ thống có nhiệt độ cao, áp suất lớn không kèm tính chất ăn mòn. Với khả năng đóng mở linh hoạt và nhanh chóng, kiểm soát áp suất hiệu quả nhưng tiết kiệm chi phí tốt được xem là giải pháp hoàn hảo cho các hệ thống công nghiệp, dân dụng nói chung.

Bài viết dưới đây sẽ giúp cho các bạn có cái nhìn khách quan nhất về van bướm thép, cung cấp thông tin hỗ trợ đắc lực cho việc lựa chọn sử dụng sản phẩm hiệu quả. Hoặc cũng có thể liên hệ qua Hotline để được tư vấn tận tình nhất.

Mô tả van bướm thép

Van bướm thép – steel butterfly valve hay van đĩa bướm thép, van cánh bướm thép được gia công đúc hoàn toàn từ vật liệu thép mạ crom hay thép WCB có đặc tính nổi bật nhất là khả năng chống chịu nhiệt độ cao lên tới 300 độ C. Không chỉ vậy độ cứng, chịu tải của chúng cũng được đánh giá cao, có thể chịu áp lực lên tới 25bar tương đương 25kgf/cm2.

Van bướm thép cũng có cấu tạo tương tự như các dòng butterfly valve thông dụng khác, đĩa bướm được thiết kế ép sát trục có dạng dẹt mỏng tạo khả năng quay linh hoạt từ 0 đến 90 độ để có thể đóng, mở hoặc điều tiết dòng chảy lưu chất theo mục đích sử dụng đa dạng.

Nhìn tổng thể, van bướm thép có tính thẩm mỹ khá cao, màu sắc trắng đẹp không thua kém inox và có độ bền tốt, tuy nhiên cần hạn chế sử dụng ngoài trời (hoặc được che chắn), tiếp xúc thường xuyên với các lưu chất có tính ăn mòn như axit, muối, bazo hay môi trường có độ ẩm cao.

Hiện nay, van bướm thép là một sản phẩm chuyên dụng trong các hệ thống nhiệt điện, lò hơi, nồi nung, khí than, năng lượng, luyện kim,…và để đáp ứng được nhu cầu sử dụng mở rộng thì XNK HT đã và đang nhập khẩu số lượng lớn từ các thương hiệu nổi tiếng của nhiều nước công nghiệp như Hàn Quốc, Đài Loan, Malaysia,..đưa sản phẩm chất lượng cao với giá thành tốt đến với người tiêu dùng.

Có thể bạn cần mua: van bướm tay quay.

Vì sao cần sử dụng van bướm thép

Hiện nay các ngành công nghiệp ngày càng đòi hỏi hiệu suất cao nhưng tối ưu hóa chi phí tốt nhất. Với môi trường hoạt động có tính chất khắc nghiệt nhiệt độ cao áp suất lớn cực kì nguy hiểm nhưng cần được kiểm soát và điều chỉnh ổn định đảm bảo an toàn.

Các dòng van bướm bằng nhựa, gang có giá thành rẻ nhưng không thể đáp ứng tốt được. Mặt khác van bướm inox có nhiều điểm mạnh vượt trội lại có giá thành cao, khá lãng phí theo điều kiện môi trường.

Vì vậy việc sử dụng thép WCB là vật liệu chính sản xuất van bướm đem lại khá nhiều lợi ích không chỉ về kinh tế mà còn chất lượng làm việc. Đáp ứng được yêu cầu hệ thống cũng như mục đích sử dụng.

Tóm lại, van bướm thép là một lựa chọn tốt cho nhiều ứng dụng công nghiệp, tuy không đa dạng môi trường như inox nhưng đây thực sự là một giải pháp hiệu quả với các môi trường có nhiệt độ cao, áp suất lớn mà tính chất ăn mòn của lưu chất không cao. Khi sử dụng người dùng cần hạn chế và lưu ý các thông số kỹ thuật ở giới hạn an toàn nhằm đảm bảo hiệu suất cao nhất.

Cấu tạo của van bướm thép và nguyên lý hoạt động

Cấu tạo của van bướm thép

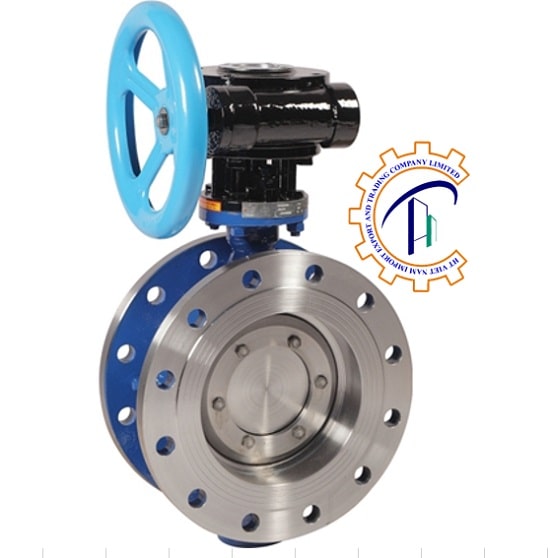

Van bướm thép là van bướm được sản xuất từ thép nên một van bướm thép hoàn chỉnh có cấu tạo từ các bộ phận tương tự chúng, bao gồm có thân van, trục van, đĩa bướm, gioăng kín và không thể thiết bộ phận điều khiển. Cùng chúng tôi đi tìm hiểu từng đặc điểm và nguyên lý hoạt động của từng thành phần này nhé:

1.Thân van

Thân van bướm là một khung tròn rỗng có kích thước lớn nhất để chứa đựng toàn bộ chi tiết còn lại. Được đúc 100% từ thép WCB có độ cứng, chịu áp lực và nhiệt độ cao tốt, trên thân van được in nổi các thông số cơ bản nhận biết nhanh sản phẩm như áp lực, chất liệu, thương hiệu,..

Phần rìa ngoài của thân van được gọi là mặt kết nối, liên kết với ống dẫn bằng nhiều phương pháp đa dạng như mặt bích, Wafer hoặc Lug có tính linh hoạt trong thi công và cam kết độ chắc chắn, chống rò rỉ lưu chất.

2.Trục van

Thanh trục có chiều dài linh hoạt theo thân van, đảm nhiệm chức năng nối liền bộ điều khiển với cánh bướm để truyền chuyển động lực mô men xoắn đóng mở van. Được sản xuất từ chất liệu thép không gỉ giúp chúng có thể chống được ma sát mài mòn hay ăn mòn từ lưu chất và quá trình quay góc.

3.Cánh bướm

Một bộ phận có hình dạng đĩa tròn, dẹt mỏng theo thân đặt ở giữa thân van và án ngữ dòng chảy lưu chất, quyết định sự đóng mở của dòng chảy chính là đĩa van. Được sản xuất từ thép carbon hoặc thép không gỉ có độ cứng chịu áp lực bền bỉ. Ôm quanh trục và tiếp nhận tín hiệu đóng mở từ bộ điều khiển thông qua trục van.

4.Gioăng kín

Gioăng kín được lắp đặt vào bên trong van bướm thép nhằm thực hiện nhiệm vụ tạo độ kín, chống rò rỉ, giảm ma sát và tiếng ồn cho đĩa bướm trong quá trình hoạt động. Hướng tới môi trường đặc thù có nhiệt độ cao nên đệm kín này thường được chế tạo từ kim loại có độ bền và khả năng chống oxi hóa tốt.

5.Bộ điều khiển

Van đĩa bướm thép sử dụng phương thức truyền động khá đa dạng, phổ biến nhất vẫn là tay quay, ngoài ra được linh động chuyển đổi sang tay gạt, điều khiển điện hoặc điều khiển khí nén cho phù hợp với yêu cầu hệ thống cũng như mục đích sử dụng. Được gắn kết trên đầu thân van bằng các bulong – đai ốc và liên kết với phần trên trục van để truyền động lực tới đĩa bướm.

Nguyên lý làm việc của van bướm thép

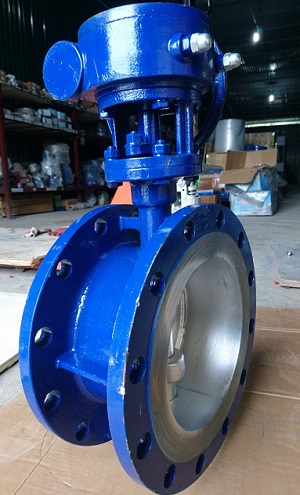

Mặc dù van bướm thép có nhiều bộ điều khiển không giống nhau nhưng về cơ bản, cơ chế hoạt động của dòng sản phẩm này xoay quanh việc thay đổi chiều hướng đĩa bướm bên trong thân, quay góc độ linh hoạt từ 0 đến 90 độ tùy yêu cầu và lập trình.

Tiếp nhận năng lượng vận hành hoàn toàn từ bên ngoài đến từ con người hoặc hệ thống cấp điện, khí nén, van bướm thép mở hoàn toàn 100% là khi cánh bướm được quay 1 góc 90 độ nằm song song với dòng chảy lưu chất, cho phép lưu thông với lưu lượng lớn nhất, đảm bảo áp suất không bị tổn thất.

Ngược lại, khi cánh bướm nhận được chuyển động quay và thực hiện di chuyển về vị trí 0 độ, tức là vuông góc với đường ống, hợp với thân van tạo thành một vách ngăn chặn hoàn toàn dòng chảy, có độ kín cao không có hiện tượng rò rỉ qua van.

Dễ dàng nhận biết được trạng thái hoạt động và vị trí cánh van thông qua bộ hiển thị trạng thái với van bướm cơ hoặc được truyền tín hiệu nhanh chóng, chính xác về phòng điều khiển, tủ PLC theo dạng analog 4-20mA với van bướm điều khiển tự động.

Các dòng van bướm thép tốt nhất hiện nay

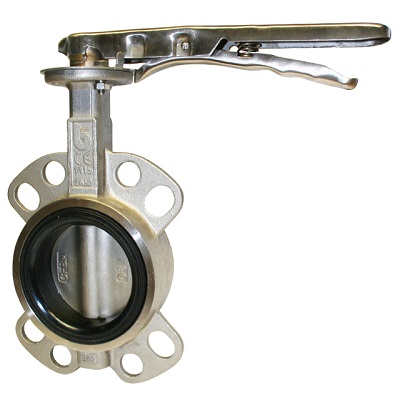

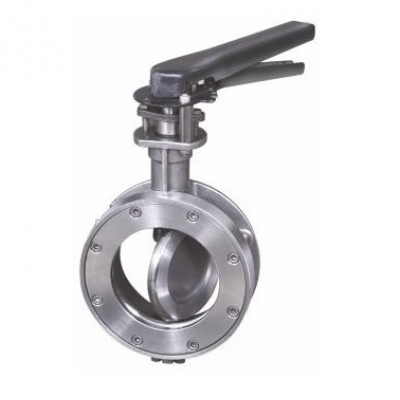

Van bướm thép tay gạt

Van bướm thép tay gạt sử dụng bộ điều khiển truyền thống dạng gạt tay khá đơn giản, hay còn được gọi với nhiều tên phổ biến như van bướm thép tay kẹp, van bướm thép mỏ vịt. Khi cần đóng mở van để mở ra hoặc ngắt dòng chảy lưu chất bên trong đường ống thì người vận hành cần tác động một lực vừa đủ vào bộ điều khiển, thực hiện đồng thời bóp cần và gạt sang 1 góc về phía bên tay trái hoặc tay phải tùy nhu cầu sử dụng.

Với ưu thế nhỏ gọn, dễ sử dụng, không đòi hỏi trình độ và cực kì nhanh chóng, độ chính xác cao đặc biệt là giá thành rẻ thì van bướm thép tay gạt là lựa chọn tối ưu nhất cho các hệ thống đường ống nhiệt độ cao có kích thước nhỏ, tần suất hoạt động không thường xuyên.

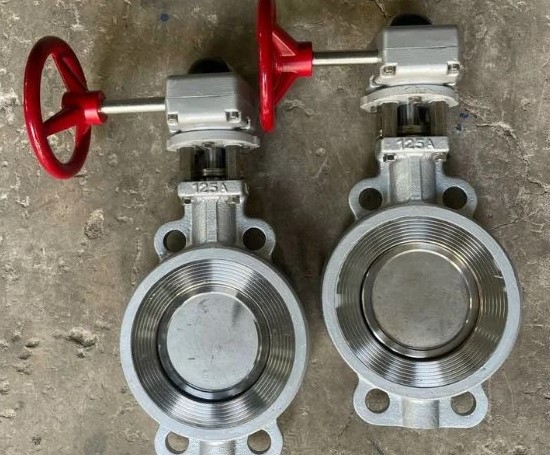

Van bướm thép tay quay

Van bướm thép tay quay cũng điều khiển hoàn toàn bằng sức người như dạng tay gạt, tuy nhiên thì với thiết kế dạng tay van tròn như vô lăng và được tích hợp bộ hộp số trợ lực giúp cho việc vận hành ở các kích thước đường ống lớn trở nên dễ dàng và hiệu quả hơn, tiết kiệm được công sức đáng kể.

Hệ thống bánh răng trong hộp số trợ lực sẽ tác động hoàn hảo với nhau truyền lực xoắn mô men tới đĩa bướm khiến cho người sử dụng cảm thấy nhẹ nhàng hơn nhưng cũng tiêu tốn nhiều thời gian hơn, chính vì thế việc đáp ứng yêu cầu đóng ngắt khẩn cấp là không khả quan.

Xem thêm: van bướm tay quay mặt bích

Van bướm thép điều khiển điện

Van bướm thép điều khiển điện là một lựa chọn hàng đầu cho các hệ thống tự động hóa có tần suất hoạt động cao và liên tục. Sử dụng nguồn điện áp 24V, 220V hoặc 380V giúp sản phẩm này có khả năng hoạt động tự động và giám sát quản lý hoàn toàn từ xa, thông qua tủ PLC hoặc thiết bị khác.

Chính vì thế mà van bướm thép có thể lắp đặt được với nhiều hệ thống môi trường, tại nhiều vị trí cao thấp và khu vực chật hẹp hay có tính chất độc hại, nguy hiểm không phù hợp với sự có mặt của con người trong thời gian dài.

Mặt khác điện áp được chuyển hóa thành động năng có mô men xoắn cực đại thúc đẩy trục và đĩa bướm quay nhanh chóng, chỉ mất từ 15-20s để đóng hoặc mở đường ống. Không chỉ vậy, khi hoạt động van bướm thép này không hề tạo ra các tiếng ồn, rung lắc cho hệ thống, đảm bảo được độ chính xác cao.

Van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén với sự kết hợp tuyệt vời giữa van cơ và bộ điều khiển khí nén đem lại cho thiết bị khả năng hoạt động ưu việt trong các hệ thống hơi, khí nén có nhiệt độ cao và áp suất lớn nguy hiểm.

Khả năng đóng mở của van bướm thép khí nén được xem là nhanh nhất trong tất cả bộ điều khiển kể cả động cơ điện, quá trình phản hồi tín hiệu chỉ chưa đầy 1s, đáp ứng được yêu cầu đóng mở nhanh tức thời, chính xác cao khi khẩn cấp.

Tuy nhiên thì giá thành của van bướm thép điều khiển khí nén thường cao do phải đi kèm theo nhiều thiết bị hỗ trợ như van điện từ, bộ lọc khí, tiêu âm,…tuy nhiên khả năng hoạt động bền bỉ, ít hư hỏng hay trục trặc như dạng điều khiển điện và tối ưu năng lượng cao thì chúng vẫn luôn là sản phẩm top đầu của hệ thống công nghiệp.

Đánh giá điểm mạnh và hạn chế của van đĩa bướm thép

Những điểm mạnh của van bướm thép

• Cấu tạo van đơn giản, ít bộ phận, không cầu kì dễ tháo dỡ vệ sinh bảo dưỡng hoặc thay thế khi hư hỏng.
• Kích thước van nhỏ gọn, dễ dàng lắp đặt với nhiều hệ thống, khu vực chật hẹp.
• Trọng lượng van nhỏ giúp việc vận chuyển đơn giản, không cần các thiết bị hỗ trợ, không tạo áp lực lớn lên đường ống
• Van bướm thép sử dụng kiểu kết nối mặt bích, Wafer hoặc lug có độ kín cao và cực kì chắc chắn.
• Không chỉ có khả năng đóng mở nhanh van cánh bướm thép còn có thể điều tiết lưu chất cực kì chính xác.
• Được sở hữu toàn bộ đặc tính ấn tượng của thép WCB, thép xám mang đến cho van bướm có khả năng hoạt động bền bỉ trong môi trường nhiệt độ cao.
• Không chỉ vậy, khả năng chống chịu áp lực cao cũng được đánh giá cao, tính chất chịu tải trọng, chịu kéo của thép giúp chúng an toàn trước những va đập vật lý hoặc áp lực lưu chất lớn.
• Có giá thành hợp lý, phù hợp với nhiều hệ thống, môi trường nước ta
• Hoạt động ổn định, an toàn, ít lỗi vặt và có tuổi thọ sử dụng dài lâu

Hạn chế khi sử dụng van bướm thép

• Khả năng chống oxi hóa không cao, dễ bị ăn mòn, mài mòn khi tiếp xúc với axit, nước muối, môi trường ẩm cao.
• Van đĩa bướm thép bị giới hạn kích cỡ, không phù hợp với những đường ống có kích thước nhỏ hơn DN50.
• Khả năng điều tiết không được đánh giá cao như van cầu hay van bi.
• Đĩa bướm và trục có thể bị mài mòn do thiết kế, cần thường xuyên kiểm tra để đảm bảo độ kín đáo.

Cách lắp đặt van bướm thép vào hệ thống

Trước khi lắp đặt van bướm thép cần chú ý

• Lựa chọn vị trí lắp đặt thuận tiện cho việc vận hành, phù hợp với yêu cầu và mục đích sử dụng, dễ dàng khi vệ sinh bảo dưỡng cũng như thay thế.
• Vệ sinh và kiểm tra tổng quát van bướm thép và đường ống sẽ lắp đặt van
• Nắm bắt và đảm bảo rằng các thông số kỹ thuật làm việc của van bướm thép phù hợp với hệ thống đường ống
• Sử dụng mặt kết nối phù hợp với mặt bích của van, hiểu biết và nắm vững được các tiêu chuẩn của từng dạng
• Không tùy ý nới lỏng các chi tiết ốc vít đai ốc trên van
• Nếu van bướm thép chưa được lắp đặt ngay thì cần phải có biện pháp lưu trữ phù hợp

Van bướm thép thuộc dòng van 2 chiều, có thể lắp đặt tự do theo chiều thuận và nghịch dòng chảy lưu chất trong đường ống, chính vì thế có thể lắp đặt nhiều vị trí và phương hướng trên đường ống theo dạng nằm ngang hay thẳng đứng. Tuy nhiên van bướm thép cần phải được lắp đặt theo phương ngang trong các trường hợp sau để hiệu suất tốt nhất, giảm tiếng ồn, rung lắc và hạn chế tốt nhất sự mài mòn bề mặt:

• Trong môi trường lưu chất có dạng bùn loãng, chất thải, bột giấy, các loại hạt khô, xi măng,..
• Các vị trí đường ống cong, sau các côn thu, khớp nối chữ T
• Các thiết bị bơm ly tâm

Quy trình lắp van bướm thép đúng kỹ thuật

• Đặt van bướm thép vào giữa 2 đường ống, chèn gioăng vào giữa 2 mặt bích và cố định tạm thời bằng bulong đai ốc, đảm bảo cho các lỗ tròn của mặt kết nối được cân đối và trùng khít nhau.
• Điều chỉnh cho bộ điều khiển hướng lên trời hoặc vuông góc với đường ống, thuận tiện cho việc vận hành.
• Tiến hành hàn điểm để kết nối mặt bích với ống dẫn, cần phải tháo rời van bướm thép ra khỏi đường ống để tránh nhiệt độ cao làm hư hỏng van.
• Đợi cho mối nối giảm nhiệt độ và an toàn thì có thể đưa van trở lại đường ống và luồn siết lần lượt các bulong bằng đai ốc, đảm bảo chắc chắn và kín đáo nhất, tránh vặn quá chặt ảnh hưởng tới đĩa bướm và gioăng, khó khăn khi tháo dỡ.
• Kiểm tra tất cả các bước lắp đặt lần cuối và có thể test chất lượng làm việc của sản phẩm
• Thường xuyên kiểm tra và bảo dưỡng van cánh bướm thép theo hướng dẫn để đảm bảo hiệu quả công việc và tuổi thọ dài lâu.

Có thể mua van bướm thép chất lượng cao, giá tốt ở đâu

Van bướm thép được sử dụng rộng rãi trong nhiều ngành công nghiệp chủ chốt cũng như các hệ thống dân dụng, cực kì quan trọng đối với việc phát triển đất nước. Và để có thể đáp ứng được tốt nhất yêu cầu sử dụng của người tiêu dùng thì Công ty TNHH TM & XNK HT Việt Nam đang nhập khẩu và phân phối van bướm thép từ nhiều nước công nghiệp lớn như Đài Loan, Hàn Quốc, Malaysia,…

Cam kết với quý khách hàng 100% hành chính hãng, có chất lượng cao, cung cấp đầy đủ các giấy tờ chứng nhận Co-Cq, catalogue và chế độ bảo hành dài hạn lên tới 12 tháng, hỗ trợ đổi trả miễn phí đảm bảo sự an tâm tuyệt đối khi trải nghiệm.

Ngoài ra, tại XNK HT chúng tôi còn cung cấp nhiều dòng van công nghiệp và thiết bị đo lường, vật tư ngành nước như van cổng, van bi, van cầu, đồng hồ đo nước, đo hơi, đo nhiệt độ,…với đầy đủ kích cỡ, mẫu mã luôn là thịnh hành nhất.
