Van cổng tay quay

Van cổng tay quay là dòng van điều khiển cơ năng thông dụng nhất hiện nay. Với cấu tạo không quá phức tạp cùng kiểu điều khiển đơn giản, chất lượng cao, đa dạng kích cỡ và kiểu dáng nhưng có giá thành rất phù hợp.

Hiện nay van cổng tay quay đang được XNK HT Việt Nam nhập khẩu và phân phối rộng rãi ra khắp các tỉnh thành nước ta. Để biết thêm thông tin chi tiết hoặc báo giá tốt xin vui lòng liên hệ trực tiếp với chúng tôi qua số điện thoại Hotline.

Tìm hiểu chung về van cổng tay quay

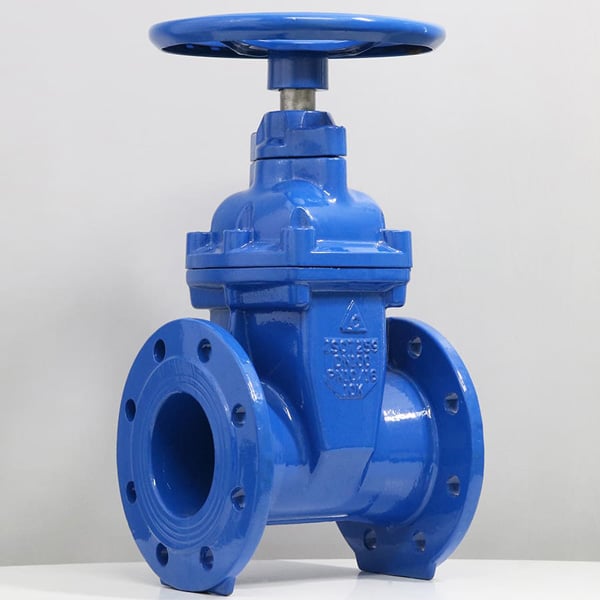

Khái niệm van cổng tay quay

Van cổng tay quay là dạng cơ bản nhất của van cổng, được thiết kế với bộ truyền động tay quay điều khiển trực tiếp bằng sức người. Chúng được gọi với nhiều tên gọi khác nhau như van chặn nước tay tay quay, van cửa tay quay, van 2 chiều, van khóa,… và trong tiếng Anh chúng được gọi bằng Gate Valve.

Và sở dĩ chúng có tên gọi là van cổng tay quay  bởi hình dáng đĩa van chặn nước bên trong thân, có kết cấu như chiếc cổng, còn van chính là một ngôi nhà và khi nhận được tín hiệu điều khiển thì bộ phận này sẽ chuyển động tịnh tiến lên – xuống đóng ngắt lưu chất nhanh chóng.

Như vậy với cấu tạo đặc biệt này, khi cửa van đi lên trên và mở đường ống hoàn toàn thì lưu chất sẽ không tiếp xúc trực tiếp với bộ phận này, cho phép chảy với tốc độ tối đa và không gặp bất kì cản trở nào. Ngoài ra với việc đóng mở có phần hơi chậm hơn so với van bi hay van cầu, van bướm thì chúng giúp cho dòng van này ngăn chặn được hiện tượng búa nước nguy hiểm.

Bên cạnh đó với sự đa dạng, phong phú về chất liệu cấu tạo, kích thước, kiểu thiết kế ty van, thương hiệu sản xuất,..đem tới cho dòng van cổng tay quay này khả năng đáp ứng tốt nhiều hệ thống, môi trường, góp mặt tại nhiều ngành nghề khác nhau và phổ biến nhất vẫn là các hệ thống cấp thoát nước, xử lý nước thải công nghiệp và sinh hoạt.

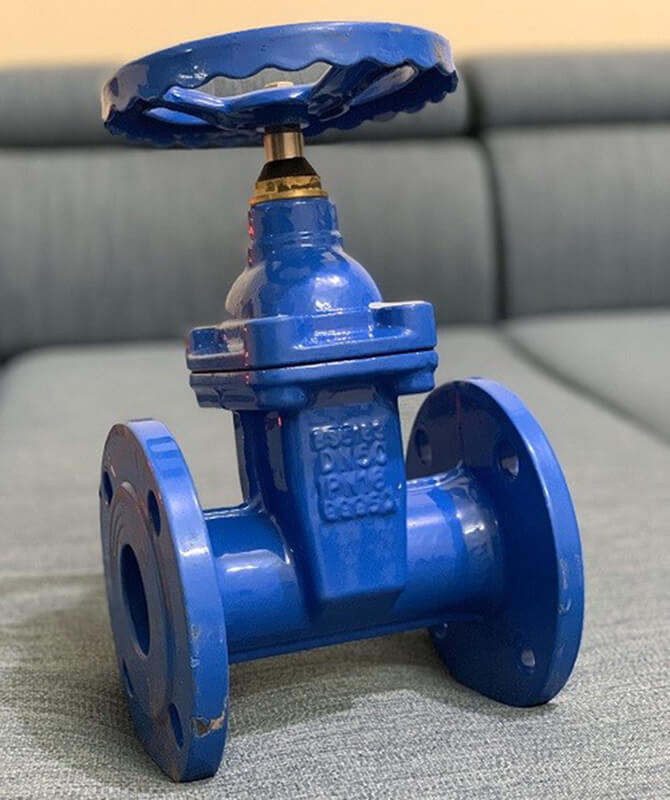

Tìm hiểu thêm: van cổng tay quay DN50.

Cấu tạo và nguyên lý hoạt động của van cổng tay quay

Cấu tạo chi tiết của van cổng tay quay

• Thân van: đây là bộ phận có kích thước lớn nhất, được ví như khung xương để lắp đặt tất cả các bộ phận còn lại. Thường được chế tạo bằng các chất liệu như gang, inox hay théo có đặc tính cứng cáp, chịu áp lực, nhiệt độ, ít biến dạng khi va đập,..Kết nối nhanh, chắc chắn với đường ống bằng mặt bích và ren thông dụng.
• Trục nối: là bộ phận nằm bên trong thân van có dạng trục tròn dài làm bằng kim loại bền chịu lực. Bộ phận này hay còn gọi là ty van và được chia thành 2 dạng là ty nổi và ty chìm, với mỗi loại sẽ có sự khác nhau tuy nhiên thì chúng có chung 1 nhiệm vụ đó là liên kết bộ điều khiển và đĩa van với nhau để truyền tải lực chuyển động.
• Đĩa van: đây là bộ phận được gắn vào đầu dưới của trục nối, tiếp nhận sự truyền động từ tay quay vô lăng để chuyển động tịnh tiến lên xuống đóng-mở van. Với việc trực tiếp tiếp xúc với lưu chất khi lưu thông thì cổng van tay quay thường được làm bằng các chất liệu cao cấp chịu áp suất, nhiệt độ, chống oxi hóa và được bảo vệ bằng lớp gioăng làm kín, giảm các tiếng ồn khi hoạt động, tạo độ kín khít hơn.
• Gioăng làm kín: bộ phận này được chèn vào giữa các bộ phận trong van như giữa ty van với nắp van, cửa van với thân van, giữa mối nối van với đường ống để tạo độ kín khít và giảm rung động, mài mòn. Để thực hiện được điều này thì chúng được chế tạo bằng các chất liệu cao su tổng hợp NBR, nhựa dẻo EDPM,…
• Bộ phận điều khiển – tay quay: có dạng hình tròn như vô lăng, được lắp đặt trên đầu của van cổng. Thường được làm bằng chất liệu bền, chịu oxi hóa, chịu lực và liên kết trực tiếp với bộ phận trục van để thực hiện chức năng nhận tác động lực từ bên ngoài truyền động qua trục nối để điều khiển đĩa van đóng mở.

Nguyên lý vận hành của van cổng tay quay

Van cổng tay quay có cách hoạt động khá đơn giản, phụ thuộc hoàn toàn vào các lực tác động từ bên ngoài của người vận hành lên bộ điều khiển cơ năng tay quay và yêu cầu được trực tiếp điều khiển tại vị trí lắp đặt. Nói đơn giản chúng được tiến hành như sau:

Ban đầu, khi van cổng đang ở trạng thái đóng, cửa van được hạ xuống tại vị trí chạm đáy van và tạo thành 1 bức tường cao đóng chặt van, ngăn chặn lưu chất lưu thông qua.

Lúc này chúng ta cần tác động một lực vào bộ điều khiển tay quay theo hướng chỉ định được hiển thị trên vô lăng theo hướng từ phải sang trái (ngược chiều kim đồng hồ), động tác này sẽ tạo ra 1 lực momen xoắn truyền tải đến trục nối và đĩa van gắn vào bộ phận này được chuyển động tịnh tiến đi lên, mở cho lưu chất di chuyển tự do.

Khi muốn đóng cửa van lại thì người vận hành cần tác động ngược lại, đó là xoay vô lăng theo chiều từ trái sang phải (theo chiều kim đồng hồ), trục van nhận lực chuyển động đẩy bộ phận đĩa van dần dần đi xuống đến khi chạm vào đáy van có nghĩa đã được đóng hoàn toàn, lưu chất không thể di chuyển qua.

Tuy nhiên thì van cổng tay quay này có hạn chế so với các dòng van cầu, van bi hay van bướm đó là không phù hợp với yêu cầu điều tiết lưu chất bởi đĩa van có thể bị biến dạng do áp lực lưu chất trong thời gian dài thì xuất hiện hiện tượng bị mài mòn, khi đóng sẽ không tạo được độ kín khít hoàn toàn. Chính vì thế cổng van thường sẽ được bảo vệ bằng 1 lớp gioăng cao su chống ma sát mài mòn và tạo độ kín.

Các dòng van cổng tay quay tiêu biểu

Đa dạng kiểu thiết kế van

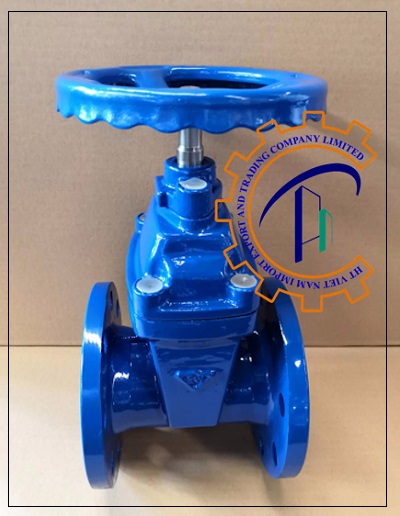

Van cổng tay quay ty chìm

Van cổng ty chìm tay quay là dạng van có phần ty van được ẩn dấu vào bên trong thân, người điều khiển van khó có thể quan sát thực tế được mức độ, trạng thái đóng -mở của đĩa van như thế nào.

Tuy nhiên thì điều này lại giúp cho chúng có thể hoạt động được trong những hệ thống có không gian hẹp hay chìm sâu dưới đất, các môi trường có tính chất độc hại ăn mòn bởi vì ty van đã được bảo vệ an toàn, không chịu các tác động ngoài môi trường và chúng có kích thước nhỏ, thon gọn hơn so với ty nổi rất nhiều.

Van cổng tay quay ty nổi

Trái ngược lại so với ty chìm thì van cổng tay quay ty nổi có phần trục được hiện rõ ra bên ngoài của thân, khi van được mở hết cỡ thì phần trục xoay ren này rẽ được trồi hẳn so với vô lăng, giúp cho người vận hành nhận biết rõ vị trí cửa van đang ở đâu.

Đa dạng thương hiệu sản xuất

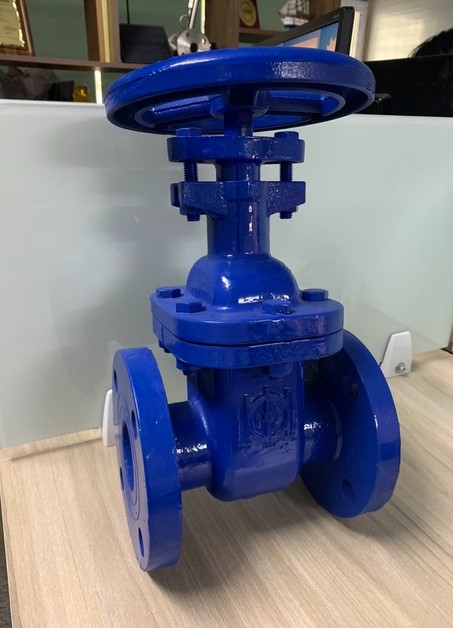

Van cổng tay quay JMV

Đây là dòng van cổng tay quay nổi bật được sản xuất tại đất nước Hàn Quốc đang rất được người tiêu dùng quan tâm và đánh giá cao chất lượng, có dạng điều khiển cơ năng bằng tay quay và thiết kế phù hợp với các hệ thống cấp thoát, xử lý nước có nhiệt độ và áp suất lớn.

Với kết cấu van bền vững, chất liệu cấu tạo thường dùng là gang cầu, phủ toàn bộ bề mặt bên ngoài và bên trong bằng lớp sơn Epoxy màu xanh tạo cho chúng có sự thẩm mỹ cao, chống va đập và  chống oxi hóa cực kì hiệu quả.

Van cổng điều khiển tay quay AUT

Van cổng tay quay AUT được sản xuất trên dây chuyền hiện đại bậc nhất của hãng AUT. Đây là một thương hiệu sản xuất van công nghiệp nổi tiếng của Malaysia và được đông đảo quý khách hàng tại nước ta ưa chuộng và tin tưởng sử dụng bởi chúng có chất lượng rất ổn định, đáp ứng được hầu hết các yêu cầu của hệ thống nước ta nhưng lại có giá thành rất hợp lý.

Van cổng tay quay Samwoo

Samwoo là một thương hiệu lâu đời, có nền tảng sản xuất cực kì hiện đại và khắt khe, các van cổng tay quay đến từ hãng này đều được quý khách hàng đón nhận và đánh giá, phản hồi với sự tích cực nhất. Chúng có mẫu mã đẹp, rất bền và giá cả phải chăng nên sự có mặt tại hầu hết tất cả các công trình dân dụng đến hệ thống công nghiệp sản xuất là điều không có gì khó hiểu.

Van cổng tay quay Wonil

Van cổng tay quay Wonil có xuất xứ từ Hàn Quốc, là đất nước công nghiệp phát triển hàng đầu thế giới. Chính vì thế, tất cả các dòng van của thương hiệu Wonil này đều được chế tạo và sản xuất vô cùng chỉn chu và kì công đến từng chi tiết nhỏ, không cho phép chúng có bất kì một lỗi sai phạm nhỏ nào. Và tất nhiên giá thành của dòng sản phẩm đến từ thương hiệu cao cấp này cũng có phần cao hơn, đổi lại chúng có chất lượng tốt, ổn định và tuổi thọ dài lâu.

Đa dạng chất liệu cấu tạo

Van cổng tay quay gang

Chất liệu chính cấu tạo nên van cổng tay quay này là gang, là vật liệu có giá thành rẻ tối ưu cao chi phí sản xuất và đầu tư, có độ cứng chắc chịu lực, chịu nhiệt khá ổn, được sơn phủ lớp bảo vệ Epoxy chống hóa chất tốt, tạo được sự bền đẹp cho van này và thẩm mỹ cho ứng dụng lắp đặt chúng.

Van cổng tay quay inox

Nhắc đến inox, thường là inox 304, 316 người ta sẽ nhận định được nhanh chóng đây là một chất liệu cực kì cao cấp bởi chúng đã quá quen thuộc với người sử dụng. Van cổng tay quay inox được sở hữu toàn bộ những ưu điểm của chất liệu này như màu sắc trắng sáng đẹp mắt, bề mặt trơn không bám bẩn, chống oxi hóa cực tốt, không nhiễm điện, nhiễm từ, không làm biến đổi chất lượng lưu chất.

Không chỉ vậy van cổng tay quay inox là dòng sản phẩm được tin tưởng sử dụng trong các hệ thống có yêu cầu vệ sinh thực phẩm cao như sản xuất đồ ăn, thức uống hoặc các hệ thống có nhiệt độ, áp suất lớn như xăng dầu, hóa chất, nước muối, bazo,..

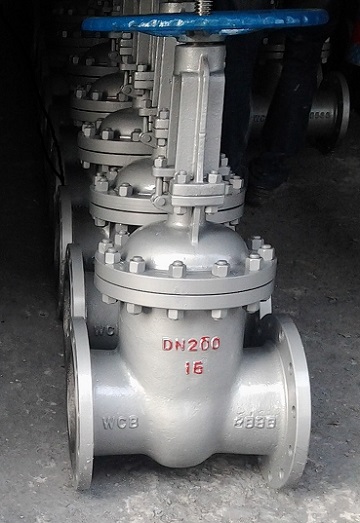

Van chặn nước tay quay thép

Thép là một chất liệu có đặc tính chịu nhiệt độ cao, chịu tải lớn, gia công đơn giản nên được sử dụng làm chất liệu cấu tạo van chặn nước tay quay để ứng dụng vào những hệ thống đặc thù có nền nhiệt độ cao đến 450 độ C hoặc có áp suất lên tới 40kg/cm2.

Cũng được chế tạo thành nhiều kiểu dáng ty chìm, ty nổi, có kích thước từ DN50 đến DN800 và kết nối bằng kiểu mặt bích, nối ren. Hiện nay van cổng tay quay thép đang được sẵn hàng tại kho của XNK HT với giá thành cực kì ưu đãi.

Đa dạng kiểu kết nối ống

Van cổng tay quay nối ren

Van cửa tay quay nối ren là dạng van cổng kết nối với đường ống bằng kiểu nối đơn giản nhất, không yêu cầu bất kỳ một dụng cụ hỗ trợ hay trình độ kỹ thuật nào. Đối với dạng này chúng thường chỉ thích hợp sử dụng với hệ thống có kích thước nhỏ và vừa bởi vì độ kín khít của chúng không quá cao, có thể bị rò rỉ nếu như hoạt động trong môi trường có áp suất quá lớn.

Van cổng tay quay nối bích

Với việc sử dụng 2 mặt bích tại 2 đầu nối ống của van cổng tay quay đã tạo nên một sự liên kết chặt chẽ và chắc chắn nhất cho dòng van này. Phù hợp với các đường ống có kích thước từ DN50 trở lên và hoạt động hiệu quả trong các môi trường có nền nhiệt độ cao, có áp suất lưu chất lớn rung lắc, va đập mạnh mà không làm rò rỉ hay thất thoát lưu chất ra bên ngoài.

Đặc điểm cấu tạo của van cổng tay quay và ứng dụng

Ưu điểm nổi trội của van cổng tay quay

Những ưu điểm mà van cổng tay quay được sở hữu gồm có:

• Kiểu điều khiển đơn giản, phổ thông và không yêu cầu cao về kỹ thuật, không tốn quá nhiều sức lực của người lao động.
• Cấu tạo van cổng điều khiển tay quay đơn giản hơn nhiều so với van cổng điều khiển điện hay khí nén, có thể tháo dỡ vệ sinh, bảo dưỡng dễ dàng.
• Van cổng tay quay có phần thân được chế tạo các chất liệu cao cấp, đúc thành nguyên khối nên có độ chịu lực, va đập rất tốt.
• Chất liệu đa dạng: inox 304, 316, gang cầu, gang xám, thép WCB,… kiểu dáng ty van phong phú đáp ứng được các nhu cầu lắp đặt tại nhiều môi trường, từ thông dụng đến khắc nghiệt, có tính chất ăn mòn.
• Dải kích thước rộng DN15-DN1000 có thể phù hợp với hầu hết các kích cỡ của đường ống hiện nay.
• Bề mặt van cổng tay quay trơn bóng, độ ma sát thấp, khi mở van hoàn toàn không làm cản trở lưu chất di chuyển, đảm bảo tốc độ và lưu lượng ở mức tối đa.
• Có thể sử dụng đa dạng môi trường, từ nước sạch, nước thải, hóa chất, lắp đặt và sử dụng ngoài trời năng mưa khắc nghiệt,  không sợ bị chập hay cháy nổ như dòng van điều khiển điện.
• Ngăn chặn được tình trạng búa nước nguy hiểm xảy ra bên trong đường ống.
• Sơn phủ toàn bộ bề mặt van cổng tay quay bên trong và bên ngoài bằng Epoxy chống oxi hóa, tạo được độ thẩm mỹ, tăng độ bền bỉ và nhận diện cho sản phẩm, ứng dụng lắp đặt.

Nhược điểm cần chú ý trong van cửa tay quay

Bên cạnh những ưu điểm nổi bật thì van cổng tay quay vẫn còn một số hạn chế nhỏ như:

• So với các dòng van khác có cùng kích thước thì van cổng tay quay có trọng lượng nặng hơn, cần có sự hỗ trợ khi vận chuyển và lắp đặt chúng.
• Kiểu điều khiển cơ năng bằng tay yêu cầu cần có đủ không gian và trực tiếp điều khiển tại vị trí lắp đặt.

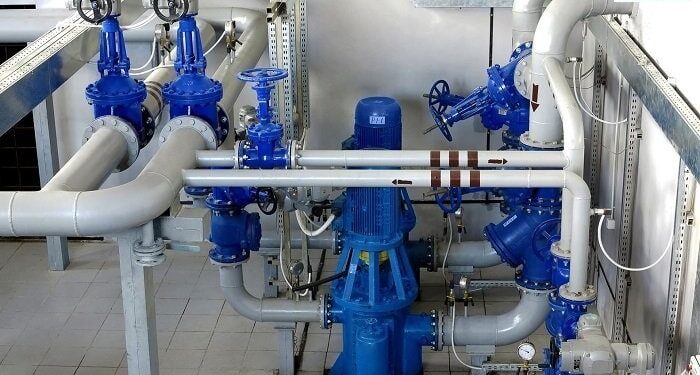

Ứng dụng phổ biến của van cổng điều khiển tay quay

Nhờ có những ưu điểm nổi bật vừa được trình bày ở trên hiện nay van cổng tay quay là một dòng van công nghiệp được tin tưởng lựa chọn sử dụng rất phổ biến trong các hệ thống công nghiệp và sinh hoạt, các môi trường nước thông dụng có nhiệt độ và áp suất không quá cao. Có thể kể đến một vài các ứng dụng dễ thấy như sau:

• Van cổng tay quay được lắp đặt trên các hệ thống đường ống của nhà máy xử lý hóa chất, nước thải công nghiệp, sinh hoạt, dung dịch hóa lỏng, hơi nóng,..
• Van chặn nước tay quay được ứng dụng mạnh mẽ trong ngành công nghiệp chế biến và sản xuất đồ ăn, đồ uống có gas, rượu bia,…
• Góp mặt trong các hệ thống thủy lợi, thủy điện, thủy lực, nhiệt điện, thủy sản,…
• Được lựa chọn và sửu dụng nhiều trong các nhà máy cung cấp nước sạch, nước sinh hoạt, xử lý nước thải, xả thải cho chung cư, đô thị, khu công nghiệp, nhà máy lớn nhỏ,..
• Ngoài ra thì van cổng tay quay còn được xuất hiện trong các ngành công nghiệp sản xuất giấy, xi măng, lọc hóa dầu khí,..

Hướng dẫn cách lắp đặt và bảo trì van cổng tay quay

5 bước lắp đặt van cổng tay quay đúng tiêu chuẩn kỹ thuật

Trước khi tiến hành lắp đặt van cổng tay quay vào đường ống ứng dụng chúng ta cần nắm chắc được các thông số kỹ thuật của đường ống cũng như sản phẩm để đảm bảo không xảy ra bất kì trục trặc nào. Cần ngắt điện hệ thống và chuẩn bị đầy đủ các dụng cụ và phụ kiện cần sử dụng cho việc thi công, lắp đặt như: mặt bích, ốc vít, bulong, cờ lê, thước đo, máy cắt ống,…

Bước 1: Xác định vị trí lắp đặt đảm bảo được các yêu cầu về lắp đặt, vận hành cũng như bảo dưỡng hay tháo lắp dễ dàng và vệ sinh sạch sẽ ống nối cũng như van cổng tay quay để khi hoạt động không xảy ra tình trạng tắc nghẽn đường ống do dị vật hay cặn bẩn.

Bước 2: Đưa van cổng vào vị trí đã chuẩn bị sẵn, căn chỉnh chúng đúng tâm với nhau, chắc chắn rằng chúng ăn khớp hoàn toàn.

Bước 3: Chèn gioăng làm kín vào giữa 2 mặt bích ở 2 đầu kết nối với ống để tạo độ kín khít, giảm rung lắc và mài mòn cho van khi hoạt động.

Bước 4: Đưa lần lượt các bulong qua các lỗ có sẵn trên mặt bích, chú ý cần tiến hành xỏ chúng cân đối, tránh siết quá chặt dẫn đến ép khí quá nhiều gây khó khăn khi hoạt động lẫn khi tháo dỡ van.

Bước 5: Khi chắc chắn van đã được lắp đặt xong thì tiến hành đóng hệ thống và cho vận hành thử, nếu không có gì bất thường có thể tiến hành hoạt động lâu dài.

Trên đây chúng tôi đã giới thiệu xong các bước tiến hành lắp đặt van cổng tay quay lắp bích. Đối với lắp ren thì đơn giản hơn nhiều, thường dùng trong các hệ thống nhỏ và để gia cố thêm độ chắc chắn thì nên sử dụng thêm băng keo tan tại mối nối.

5 bước bảo trì, bảo dưỡng van cổng tay quay

Kiểm tra, vệ sinh, bảo dưỡng thường xuyên và định kì từ 3 đến 6 tháng 1 lần van cổng tay quay hay bất kì một dòng van công nghiệp nào khác đều là những công việc hết sức quan trọng và cần thiết. Điều này không quá phức tạp và tốn nhiều thời gian nhưng chúng là sự quyết định trực tiếp đến quá trình hoạt động và chất lượng của sản phẩm.

Việc phát hiện nhanh chóng các lỗi mà van cổng tay quay đang mắc phải giúp cho chúng ta có thể khắc phục, sửa chữa và thay thế chúng kịp thời,giúp tiết kiệm được chi phí thay mới. Vậy các bước tiến hành được tóm gọn như sau:

Bước 1: Tháo van cổng tay quay ra khỏi đường ống và vệ sinh van, vị trí kết nối với đường ống sạch sẽ.

Bước 2: Kiểm tra kĩ càng từng bộ phận, chi tiết bên trong van và đánh giá tình hình hoạt động của chúng xem có ổn định hay hư hại ở đâu hay không.

Bước 3: Nếu phát hiện có dấu hiệu van gặp vấn đề cần có biện pháp khắc phục hoặc sửa chữa kịp thời để ngăn chặn nguy cơ nặng hơn dẫn đến hư hỏng van.

Bước 4: Tiến hành bôi dầu mỡ bảo vệ cho các chi tiết như nắp van, trục nối, khớp xoay để van cửa tay quay được hoạt động với trạng thái êm ái, mượt mà nhất, không tạo ra các tiếng ồn, rung lắc gây khó chịu. Lưu ý cần sử dụng dầu bôi trơn động cơ phù hợp theo hướng dẫn sử dụng của NSX.

Bước 5: Cuối cùng, đảm bảo van cổng tay quay không gặp bất kì lỗi nào nữa thì có thể lắp đặt lại hệ thống để sử dụng và cần được thường xuyên theo dõi, kiểm tra.
