Van cầu mặt bích

Van cầu mặt bích là gì? Vì sao van cầu mặt bích lại được tin cậy vào các hệ thống đường ống công nghiệp, dân dụng có kích thước lớn? Giá thành van có đắt hơn so với dạng van cầu nối ren hay không? Cấu tạo và cách hoạt động của van cầu mặt bích như thế nào?

Tất cả sẽ được giới thiệu chi tiết nhất trong bài viết dưới đây do các chuyên viên kỹ thuật của XNK HT biên tập tổng hợp. Cùng bớt chút thời gian tìm hiểu với chúng tôi nhé! Hoặc cũng có thể liên hệ trực tiếp qua Hotline để được tư vấn, báo giá tốt nhất.

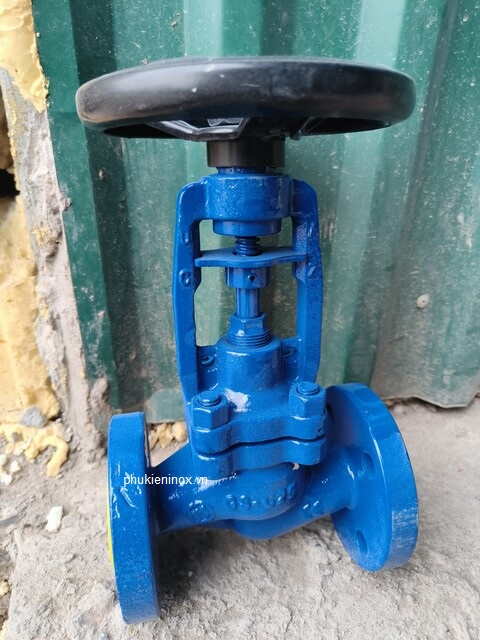

Van cầu mặt bích là gì

Van cầu mặt bích hay van cầu hơi mặt bích, van cầu chữ ngã mặt bích là dạng van cầu kết nối với đường ống bằng kiểu mặt bích tạo sự liên kết cực kì chắc chắn với hệ thống, giúp van đứng vững ổn định trên ống dẫn, chống chịu được các áp lực rung lắc lớn hiệu quả hơn nhiều so với dạng nối ren.

Thông qua việc sử dụng các bulong và đai ốc, khi lắp đặt hoặc tháo dỡ van cầu mặt bích khỏi đường ống cực kì đơn giản, không tốn nhiều thời gian cũng như công sức, đặc biệt là không làm ảnh hưởng tới ống dẫn, cho phép tái sử dụng nhiều lần, có tính linh hoạt cao.

Thế nhưng van cầu mặt bích vẫn đảm bảo tính kín đáo, khi sử dụng các gioăng kín giữa 2 mặt bích tại 2 đầu tạo độ kín cao, chống rò rỉ lưu chất ra bên ngoài, có thể chịu nhiệt độ cao lên tới 200 độ C và chống hóa chất ăn mòn.

Tóm lại, van cầu mặt bích chính là một giải pháp hiệu quả cho các hệ thống công nghiệp kích thước lớn, có tần suất hoạt động và lưu lượng cao, hệ thống chế biến thực phẩm hoặc dẫn truyền các lưu chất có tính độc hại đòi hỏi tính an toàn vệ sinh, kín tuyệt đối bảo vệ môi trường và sức khỏe con người.

Hiện nay van cầu mặt bích đang được sản xuất với nhiều chất liệu như inox, gang, thép có độ bền cao, khả năng chịu áp lực tốt, hướng tới những hệ thống có nhiệt độ cao như lò hơi, nồi nung, sấy,…Với kích thước trải dài từ DN32 đến DN300 có thể phù hợp với nhiều hệ thống công nghiệp, môi trường chất lỏng, hơi, khí để điều tiết lưu lượng chính xác nhất.

Tìm hiểu thêm: Van cầu Trung Quốc

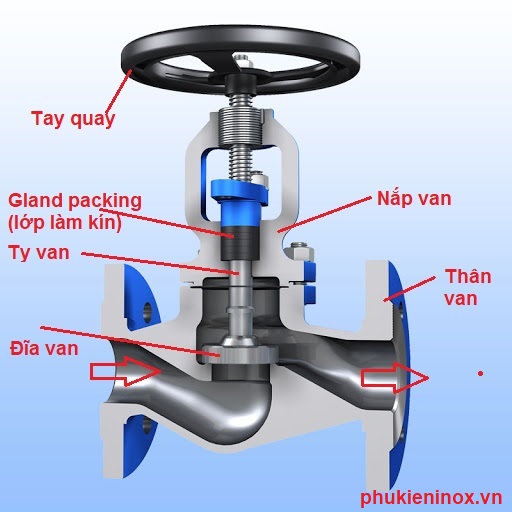

Cấu tạo của van cầu mặt bích

Thân van

Thân van được thiết kế theo hình dạng cầu bầu hoặc chữ ngã, với 2 thân được ghép nối hoàn hảo với nhau và chia cắt bởi vách ngăn lưu chất có đĩa van – ghế van, tạo đường truyền lưu chất. Phần vỏ van sản xuất từ nhiều chất liệu cao cấp có độ cứng, bền, chống chịu áp lực lưu chất bên trong và các tác động vật lý từ môi trường.

Đồng thời thân van cũng là nơi kết nối với đường ống, ở đây van cầu hơi sử dụng kiểu mặt bích, đạt tiêu chuẩn quốc tế JIS 10K, 20K, ANSI có độ kín cao, chắc chắn chống rung lắc, nứt vỡ, tính linh hoạt cực cao.

Trục van

Trục van là một thanh trục kim loại được sản xuất bằng chất liệu thép không gỉ, được tiện ren xoắn và lắp đặt vào bên trong thân van. Là bộ phận trung gian kết nối bộ điều khiển ở trên đầu với đĩa van ở dưới liên kết thành 1 cấu trúc chuyển động ăn ý.

Đĩa van

Đĩa van là bộ phận có sự ảnh hưởng trực tiếp tới sự đóng mở đường ống, tiếp xúc với lưu chất và thực hiện việc di chuyển linh hoạt theo sự hướng dẫn của bộ điều khiển thông qua trục van để điều tiết lưu lượng lưu chất đáp ứng tốt nhất yêu cầu sử dụng đa dạng.

Đĩa van được thiết kế dạng côn hoặc nút chai kết hợp với ghế van tạo độ kín đáo khi đóng. Chất liệu bằng inox hoặc hợp kim bọc PTFE chống oxi hóa, hạn chế tối đa sự ăn mòn.

Gioăng kín

Gioăng đệm sản xuất từ chất liệu cao su hoặc nhựa PTFE, EPDM có đặc tính dẻo dai, đàn hồi được lắp đặt vào giữa các chi tiết bên trong thân van như nắp với trục, bao quanh đĩa tạo độ kín, chống rò rỉ lưu chất và giảm ma sát mài mòn.

Được sản xuất với công nghệ hiện đại, có thể hoạt động ổn định trong môi trường nhiệt độ cao phổ biến của van cầu mặt bích là lò hơi, hơi nóng, khí nén, hóa chất.

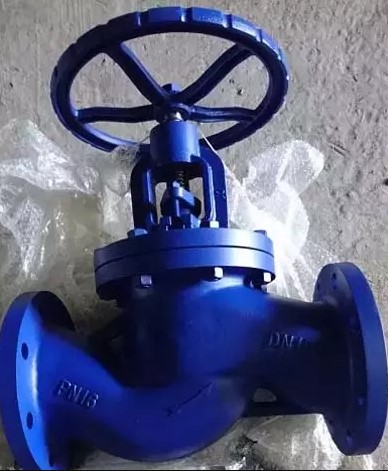

Bộ điều khiển

Van cầu hơi mặt bích được điều khiển thông qua 2 dạng cơ bản là dạng truyền thống (tay quay) và tự động hóa (bằng động cơ điện hoặc điều khiển khí nén). Có vị trí trên đầu thân van và lắp đặt cực chắc chắn thông qua các bulong đai ốc.

Đây là bộ phận có vai trò quan trọng, quyết định mọi sự chuyển động bên trong thân, tiếp nhận năng lượng từ bên ngoài để chuyển hóa thành năng lượng phù hợp cung cấp cho các hoạt động đóng mở.

Các dòng van cầu mặt bích tiêu biểu hiện nay

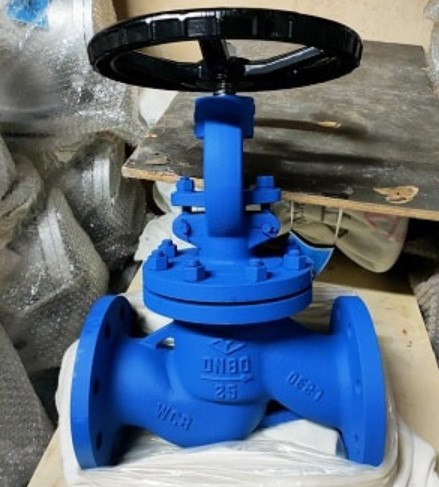

Van cầu mặt bích thân gang

Van cầu gang mặt bích được xem là dạng van phổ biến và được lắp đặt rộng rãi nhất hiện nay. Toàn bộ các chi tiết bên trong thân van cầu đều được sản xuất từ gang trừ thanh trục hợp kim, phổ biến nhất là gang dẻo đem đến độ cứng, chịu lực bền bỉ nhất cho sản phẩm này.

Đặc biệt hơn là van cầu mặt bích thân gang lại có giá thành rẻ nhất trong các vật liệu sản xuất thiết bị này nhưng các đặc tính hoàn toàn phù hợp với các môi trường thông dụng tại nước ta, có khả năng điều tiết ổn định và tuổi thọ sử dụng dài lâu, có mặt phổ biến trong nhiều công trình, dự án lớn nhỏ hiện nay.

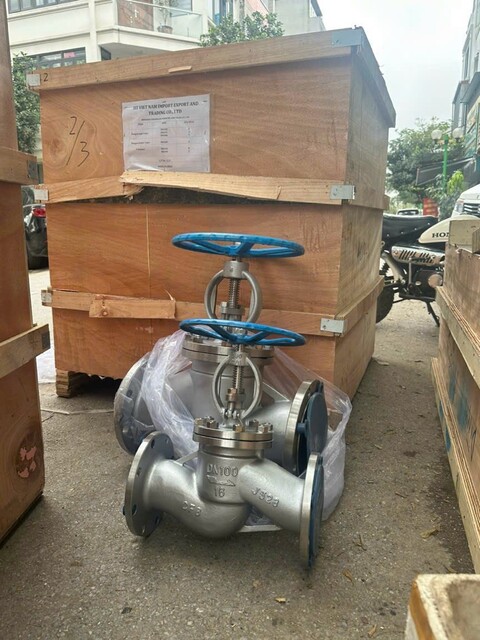

Van cầu mặt bích inox

Van cầu mặt bích inox hay van cầu chữ ngã inox là dạng van cầu được tin tưởng và ưa chuộng nhất trong các hệ thống có tính chất làm việc khắc nghiệt như nhiệt độ cao, áp suất lớn nhờ được sản xuất từ vật liệu cao cấp nhất.

Cho phép liên kết chắc chắn với ống dẫn, chống rò rỉ tuyệt đối có độ an toàn cao, khả năng chống oxi hóa ấn tượng, không xuất hiện tình trạng rỉ sét khi sử dụng trong thời gian dài. Việc lựa chọn van cầu mặt bích inox cho hệ thống của mình mặc dù có giá thành cao nhưng được xem là sự đầu tư cực kì xứng đáng.

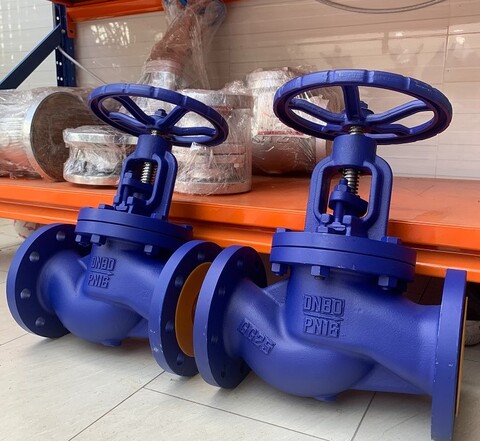

Van cầu thép mặt bích

Với việc sử dụng vật liệu thép để đúc tạo hình cho van cầu mặt bích tạo một cấu trúc thân có độ cứng cao, chịu áp lực tốt và được nhớ đến là một sản phẩm có khả năng chịu nhiệt độ tốt nhất hiện nay sau inox. Có mặt hầu hết tại các hệ thống hơi nóng, hơi bão hòa, dầu nóng, xử lý nước,…để thực hiện chức năng điều tiết, kiểm soát lưu lượng đảm bảo sự ổn định và an toàn cho các ứng dụng này.

Với sự đa dạng về kích thước cũng như mẫu mã luôn được cải tiến để phù hợp nhất với yêu cầu sử dụng hiện nay, van cầu thép đang làm rất tốt các nhiệm vụ được giao. Có giá thành phù hợp dễ dàng sở hữu sản phẩm chính hãng chất lượng cao tại XNK HT Việt Nam.

Van cầu nhựa mặt bích

Van cầu mặt bích bằng nhựa được làm từ nhựa PVC, UPVC, CPVC,.. là thiết bị điều tiết lưu lượng chuyên dụng cho các hệ thống hóa chất, lưu chất có tính ăn mòn mạnh như nước mặn, kiềm, bazo,…nhưng không có nhiệt độ cao. Nhờ có khả năng chống oxi hóa, không phản ứng với nhiều hóa chất bao gồm có axit, kiềm, dung môi nên có thể tiếp xúc trong thời gian dài cực kì an toàn.

Với hình dáng chữ ngã thiết kế đĩa van tối ưu có độ kín cao, chống rỏ rỉ lưu chất cùng với đó là phương thức kết nối mặt bích có tính linh hoạt, lắp đặt với nhiều dạng đường ống, thuận tiện cho việc bảo dưỡng, thay thế khi cần thiết. Mặt khác van cầu nhựa mặt bích lại có giá thành khá rẻ, có tuổi thọ sử dụng lâu dài nên tiết kiệm tối đa chi phí đầu tư cho nhiều đối tượng khách hàng.

Tìm hiểu thêm: Van cầu UPVC.

Ưu nhược điểm của van cầu mặt bích

Ưu điểm của van cầu mặt bích

Dưới đây là những ưu điểm vượt trội mà dòng van cầu mặt bích được sở hữu, giúp chúng thành công trong việc ứng dụng đa dạng môi trường, đáp ứng nhiều yêu cầu khách hàng:

• Sử dụng kiểu kết nối mặt bích có độ chắc chắn cao, chống rung lắc lớn, tình trạng rò rỉ lưu chất bằng 0
• Van cầu mặt bích có độ kín cao, thiết kế đĩa van không cho phép việc rò rỉ lưu chất xảy ra ở sản phẩm này
• Kiểu mặt bích được sản xuất đạt tiêu chuẩn quốc tế BS, JIS, ANSI có thể chịu áp lực cao lên tới 25bar, 40bar, có độ kín cao
• Van cầu mặt bích có độ linh hoạt cao, thuận tiện cho việc lắp đặt cũng như tháo dỡ, phù hợp cho hệ thống yêu cầu thường xuyên bảo dưỡng, bảo trì
• Không chỉ đa dạng về chất liệu mà còn có dải kích thước rộng lớn tạo điều kiện cho van cầu mặt bích hoạt động hiệu quả trong nhiều môi trường ống dẫn khác nhau
• Thiết kế cấu trúc van cầu mặt bích phù hợp với mục đích điều tiết lưu lượng chính xác, thực hiện tiết lưu theo mục đích sử dụng
• Có thể chống chịu được nhiệt độ cao lên tới 300 độ cực kì bền bỉ, an toàn, sử dụng phổ biến tại các hệ thống nồi hơi, lò nung, dầu nóng

Nhược điểm của van cầu mặt bích

• Van cầu hơi mặt bích có giá thành cao hơn so với nối ren.
• Có trọng lượng cao, thường khó khăn vận chuyển, cần sự hỗ trợ từ các thiết bị lắp đặt.
• Áp suất và lưu lượng sẽ bị giảm sút đáng kể khi lưu thông qua van cầu mặt bích.

Những ứng dụng công nghiệp của van cầu hơi mặt bích

Với những ưu điểm vượt trội về chất liệu, thiết kế mẫu mã đa dạng, kiểu kết nối mặt bích chắc chắn cùng khả năng điều tiết chính xác cao là những điểm mạnh to lớn giúp dòng sản phẩm này lắp đặt và sử dụng phổ biến trong nhiều hệ thống của nhiều lĩnh vực, ngành nghề như:

• Van cầu mặt bích được lắp đặt trong các hệ thống hơi nóng của lò hơi, nồi nung, nhà máy sấy..
• Van điều tiết có vai trò quan trọng trong việc kiểm soát lưu lượng trong ngành công nghiệp sản xuất thực phẩm, đồ ăn, đồ uống
• Van cầu hơi lắp bích được ứng dụng rộng rãi trong các ngành công nghiệp tự động hóa khi trang bị bộ điều khiển bằng điện hoặc khí nén, hệ thống HVAC, hệ thống chiller
• Van hơi chữ ngã có mặt trong các hệ thống cấp nước, thoát nước, xử lý nước, tái chế nguyên liệu công nghiệp
• Lắp đặt van cầu hơi mặt bích cho hệ thống sưởi bằng hơi nước, điều hòa không khí
• Hệ thống đường ống cấp dẫn hơi trong nhà máy hóa chất, ngành sản xuất giấy, bột giấy

Khi lựa chọn van cầu hơi mặt bích cần lưu ý

Kích thước: lựa chọn kích cỡ van tương ứng với kích thước đường ống lắp đặt.

Chất liệu: lựa chọn van có vật liệu cấu tạo phù hợp với các tính chất của môi chất và môi trường hệ thống xung quanh.

Áp suất hệ thống: tìm chọn van có áp suất làm việc lớn hơn áp suất tối đa của hệ thống.

Nhiệt độ an toàn: lựa chọn van cầu hơi mặt bích có nhiệt độ làm việc phù hợp với môi trường ứng dụng.

Tiêu chuẩn kết nối: chọn lựa van có tiêu chuẩn mặt bích phù hợp với đường ống, đáp ứng được các yêu cầu sử dụng.

Thương hiệu sản xuất: nên tìm hiểu kỹ lưỡng và lựa chọn những thương hiệu nổi tiếng uy tín trên thị trường để đảm bảo chất lượng tốt, tuổi thọ sử dụng dài lâu.

Đơn vị cung cấp: lựa chọn mua hàng tại những đơn vị nhập khẩu uy tín để được sở hữu những sản phẩm chính hãng có giá thành tốt nhất và được hưởng các chính sách bảo hành đầy đủ từ nhà cung cấp.

Giá cả: tùy vào tài chính mà bạn có thể lựa chọn sử dụng dòng sản phẩm cho phù hợp nhất, liên hệ XNK HT để được hỗ trợ tư vấn miễn phí.

Hướng dẫn lắp đặt van cầu mặt bích đúng tiêu chuẩn

Quy trình lắp đặt van cầu mặt bích cần tuân thủ nghiêm ngặt các hướng dẫn từ nhà sản xuất và cần được thực hiện bởi người thi công có trình độ kỹ thuật chuyên môn, am hiểu về sản phẩm để đảm bảo van lắp đặt chính xác, hoạt động ổn định tạo năng suất cao:

Bước 1: chuẩn bị đầy đủ các dụng cụ, thiết bị cần thiết. Đo cắt ống dẫn có khoảng cách tương ứng với kích cỡ van, nên để dư ra 1 chút, tối đa khoảng 5mm để khi đưa van vào đường ống dễ dàng hơn.

Bước 2: Tiến hành vệ sinh sản phẩm và vị trí sẽ lắp đặt van. Đưa van vào và sử dụng các bulong đai ốc để cố định tạm thời, cần kê đều van không xảy ra tình trạng chênh lệch tâm. Thử đóng mở van xem chúng có bị kẹt ở vị trí nào hay không.

Bước 3: Tháo van ra và hàn điểm mặt bích với đường ống. Điều này giúp bảo đảm cho van không bị hư hỏng do ảnh hưởng nhiệt.

Bước 4: khi mối nối nguội, dán gioăng vào mặt bích ở 2 đầu van, căn chỉnh cho cân đối nhất, đưa bộ điều khiển hướng lên trời và sử dụng các bulong đai ốc cố định chúng. Dùng cơ lê để siết chắc chắn lại. Cần siết từ từ và đều lực.

Bước 5: Kiểm tra lần cuối các bước đã đúng theo hướng dẫn hay chưa, đóng mở van lần nữa và mở hệ thống cho lưu chất được di chuyển qua van từ từ để đánh giá chất lượng hoạt động.

Sau khi lắp đặt cần thường xuyên kiểm tra, bảo dưỡng van định kỳ theo quy định để đảm bảo van cầu mặt bích hoạt động trơn tru, mượt mà, ngăn chặn được các tình trạng hư hỏng, giảm tổn thất cho hệ thống, kéo dài thời gian làm việc cũng như nâng cao năng suất cho người dùng.
