Van bướm tay gạt

Hiện nay chúng tôi nhận được rất nhiều sự quan tâm của quý khách hàng về dòng van bướm tay gạt. Có rất nhiều người đã và đang sử dụng hoặc tìm kiếm dòng sản phẩm này vẫn chưa thể hiểu đúng van bướm tay gạt như thế nào? Tại sao cần sử dụng van bướm tay gạt trong hệ thống đường ống? Lắp đặt sử dụng van ra sao? Cần lưu ý điều gì?

Nhận thấy được điều này, các chuyên viên kỹ thuật của XNK HT đã tổng hợp tất cả kiến thức cơ bản về van bướm tay gạt trong bài viết để giúp người đọc có thể tham khảo và hiểu rõ hơn. Hiện nay van bướm tay gạt được chúng tôi nhập khẩu trực tiếp từ nhiều quốc gia trên thế giới với giá thành ưu đãi hấp dẫn. Liên hệ ngay để được tư vấn, hỗ trợ.

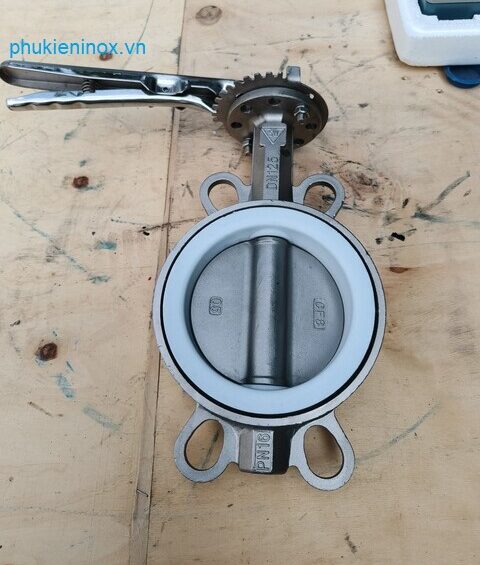

Hình ảnh thực tế tại kho của van bướm tay gạt

Van bướm tay gạt là gì

Van bướm tay gạt là một dạng của van bướm, được điều khiển bằng kiểu tay gạt đơn giản sử dụng lực tác động từ con người. Van bướm tay gạt được gọi với nhiều cái tên khác nhau, được lấy cảm hứng từ bộ điều khiển cơ năng như van bướm tay kẹp, van bướm mỏ vịt, van cánh bướm tay gạt. Trong tiếng anh chúng có nghĩa là Wafer Butterfly Valve.

Với cấu tạo đơn giản, gồm có thân van cơ, đĩa van bướm và trục cố định cùng với tay kẹp chắc chắn tạo thành một van bướm tay gạt hoàn chỉnh với kiểu dáng đẹp mắt, với nhiều chất liệu cấu tạo khác nhau có độ bền, cứng chắc, chịu áp lực.

Được lắp đặt phổ biến và rộng rãi nhất hiện nay trong các đường ống, van bướm tay gạt có khả năng đóng mở hoàn toàn đĩa van cho lưu chất lưu thông nhanh với tốc độ tối đa hoặc điều tiết theo nhiều góc nhỏ để sử dụng van theo mục đích.

Van bướm tay kẹp được lắp đặt vào đường ống bằng nhiều kiểu khác nhau, ví dụ như mặt bích, Wafer hay Lug. Rất thuận tiện khi lắp đặt, linh hoạt khi cần sửa chữa, bảo dưỡng và dễ dàng tháo dỡ van bướm ra khỏi đường ống mà không làm ảnh hưởng tới ống nối.

Nhà sản xuất đã sử dụng các chất liệu chế tạo van bướm rất phong phú và cao cấp như gang, thép hay inox, nhựa với mỗi loại đều có những đặc điểm riêng giúp van có thể đáp ứng được hiệu quả nhiều hệ thống, môi trường.

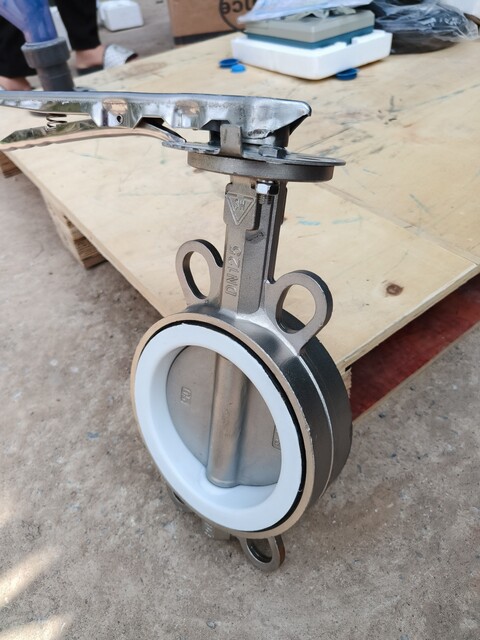

Tìm hiểu thêm: van bướm tay gạt Hàn Quốc.

Tại sao nên sử dụng van bướm tay gạt

Có rất nhiều câu hỏi được đưa ra từ người sử dụng là tại sao nên sử dụng van bướm tay gạt mà không phải dòng van công nghiệp nào khác thì dưới đây các chuyên viên tư vấn với nhiều kinh nghiệm trong ngành sẽ liệt kê ra những lợi ích to lớn khi lắp đặt dòng sản phẩm này vào hệ thống.

• Có giá thành rẻ: Van bướm tay gạt có giá thành rẻ nhất trong tất cả các loại van bướm,  tiết kiệm tối đa chi phí đầu tư và vận hành.
• Vận hành ổn định lâu dài: Van bướm tay gạt cho phép hoạt động liên tục trong thời gian dài, ít xảy ra các vấn đề trục trặc.
• Khả năng hoạt động nhanh chóng: Van bướm tay kẹp đóng mở nhanh chóng, cung cấp nguồn lưu chất kịp thời cho các ứng dụng lắp đặt trước nó.
• Tiết kiệm không gian: Van bướm mỏ vịt có thiết kế nhỏ gọn, phù hợp lắp đặt vào nhiều vị trí khác nhau trên đường ống kể cả những không gian chật hẹp.
• Cấu tạo đơn giản: Van bướm tay gạt có cấu tạo không quá phức tạp, dễ dàng vận hành, không yêu cầu kinh nghiệm.
• Chất lượng cao: Van được sản xuất trên dây chuyền hiện đại nhất, áp dụng các tiêu chuẩn kỹ thuật và công nghệ quốc tế, được kiểm định nghiêm ngặt trước khi đưa ra thị trường.
• Hoạt động đa dạng môi trường: Van bướm mỏ vịt được chế tạo từ nhiều chất liệu cao cấp khác nhau, gang, thép hay nhựa, inox đây đều là những vật liệu bền bỉ và có độ cứng cáp chịu lực, chịu nhiệt tốt.
• Mẫu mã thịnh hành: Van được cải tiến theo yêu cầu hệ thống và mục đích sử dụng, rất phù hợp.
• Dải kích cỡ dài: Van được sản xuất với các kích cỡ dao động từ DN50 đến DN500, đáp ứng được hầu hết các đường kính ống từ nhỏ đến lớn.
• Chế độ bảo hành lâu dài: Van có thời gian bảo hành lâu dài lên tới 12 tháng, không những thế còn được hỗ trợ đổi trả miễn phí 1-1 nếu như hàng hóa khống giống với mô tả hay gặp bất cứ trục trặc nào từ NSX.

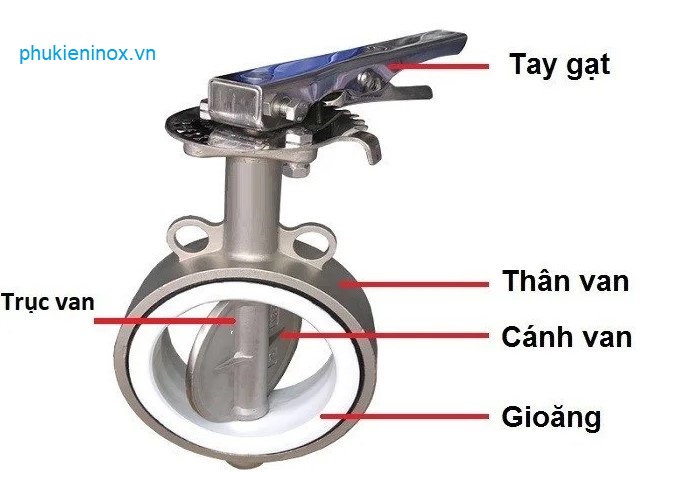

Các bộ phận cấu tạo van cánh bướm tay gạt

Mỗi dòng van công nghiệp điều có bộ phận cấu tạo riêng biệt, van bướm mỏ vịt cũng vậy. Tuy nhiên về cơ bản thì van bướm tay kẹp có cấu tạo thân van cơ hoàn toàn giống với van bướm thông thường, chỉ khác là thay đổi bộ phận điều khiển. Ở đây là tay kẹp, sử dụng sức người để điều khiển hoạt động van.

1.Thân van bướm cơ: bao gồm có thân van gắn liền với phần nối ống, trục van (ty van), đĩa van (cánh bướm), gioăng cao su. Cụ thể từng chi tiết như sau.

• Thân van: được làm từ nhiều chất liệu cao cấp, bền bỉ như gang, inox, nhựa,…có kích thước lớn nhất, được xem là ” khung xương” là nơi chứa đựng các bộ phận còn lại.
• Trục van: thường làm bằng inox hoặc hợp kim cao cấp, 2 đầu gắn với 2 bộ phận đó là tay gạt ở trên và đĩa van trên thân, thực hiện nhiệm vụ xoay đĩa van theo sự điều khiển.
• Đĩa van: có thể làm bằng inox hoặc gang cao cấp, bên ngoài là lớp cao su dẻo chịu nhiệt, có hình dáng tròn như cánh bướm hợp nhất với khung van thành bức tường để ngăn chặn lưu chất.
• Gioăng( đệm): có chức năng làm kín, thường bằng nhựa Teflon hoặc EDPM.

2.Bộ phận điều khiển tay gạt: được làm bằng chất liệu giống như thân van, lắp đặt trên thân van, đầu trên trục van nối liền với bộ phận tay gạt để nhận tín hiệu chuyển động và truyền động nhanh tới đĩa van.

Van cánh bướm tay gạt hoạt động như thế nào

Van cánh bướm tay gạt được xem là dạng van bướm có kiểu điều khiển đơn giản nhất, người sử dụng có thể tự do vận hành van theo như mục đích sử dụng. Mọi hoạt động của van đều dựa hoàn toàn vào bộ điều khiển cơ – tay gạt này. Cụ thể:

Bộ phận tay gạt của van bướm được nằm tại vị trí vuông góc với đường ống dẫn khi van ở trạng thái đóng hoàn toàn. Lưu chất không thể di chuyển qua van và tác động áp lực lên mặt đĩa van.

Khi có nhu cầu sử dụng, người vận hành sẽ tác động 1 lực vừa đủ lên bộ phận tay gạt này, di chuyển chúng sang bên trái hoặc phải, tùy vào nhu cầu sử dụng mà có thể mở van với nhiều góc độ khác nhau từ 0 đến 90 độ. Van mở hoàn toàn là khi tay gạt và cả đĩa van được nằm song song với dòng chảy lưu chất.

Lưu chất trong đường ống được đi qua van dễ dàng, do đĩa van nằm chìm dưới dòng chảy nên nếu mở hoàn toàn van sẽ vẫn bị cản lại bởi phần trục và cánh, tuy nhiên áp suất của lưu chất không bị thay đổi.

Khi muốn đóng van, ngăn chặn dòng chảy thì ta chỉ cần tiến hành bóp chặt tay kẹp và di chuyển chúng ngược trở lại so với khi mở van sang bên trái hoặc phải. Bộ phận đĩa van gắn chặt với trục nhận tín hiệu chuyển động từ bộ điều khiển di chuyển từ từ về vị trí đóng.

Có những loại van bướm tay kẹp phổ biến nào

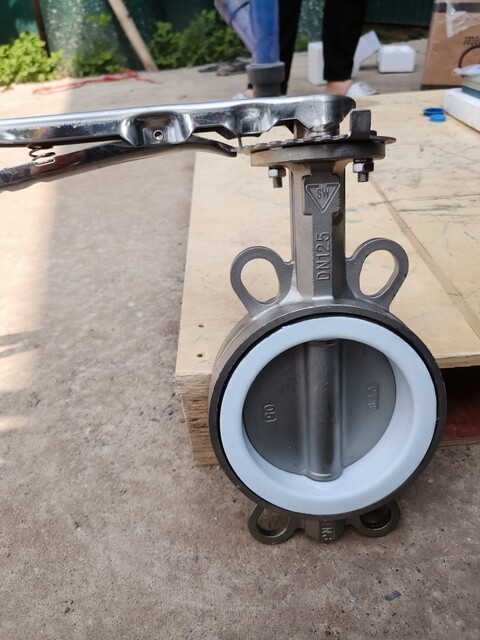

Van bướm mỏ vịt inox

Van bướm mỏ vịt inox được làm chất liệu inox 304, 316 hoặc 316L, đây được xem là chất liệu cao cấp nhất trong tất cả các chất liệu sản xuất van công nghiệp hiện nay. Tất nhiên là giá thành của chúng cũng cao hơn so với gang hay nhựa.

Tuy nhiên thì van bướm mỏ vịt inox luôn nằm trong top những sản phẩm được người tiêu dùng ưa thích và lựa chọn bởi chúng có tuổi thọ cực kì lâu dài, bền bỉ, không bị oxi hóa khi làm việc ngoài trời. Hơn hết chúng vô cùng an toàn trong hệ thống có nhiệt độ cao, đảm bảo chất lượng lưu chất không bị biến đổi.

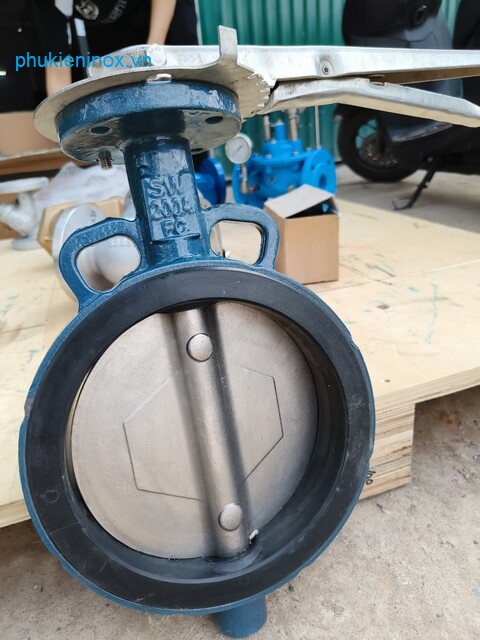

Van bướm gạt tay gang

Gang là chất liệu thông dụng thứ 2 sau inox được sử dụng để chế tạo các sản phẩm cơ khí trong công nghiệp. Nhờ có giá thành rẻ, tiết kiệm chi phí sản xuất, tính đúc cao, dễ dàng gia công. Đặc biệt gang cứng cáp chịu áp lực và nhiệt độ ổn ở mức thông thường.

Van bướm gạt tay được đúc hoàn toàn bằng gang, bề mặt trong và ngoài van được sơn phủ Epoxy nhẵn bóng, nâng cao độ bền và chống chịu mài mòn, oxi hóa cho phép van hoạt động trong môi trường nước sạch, nước thải hay hóa chất lỏng vô cùng an toàn.

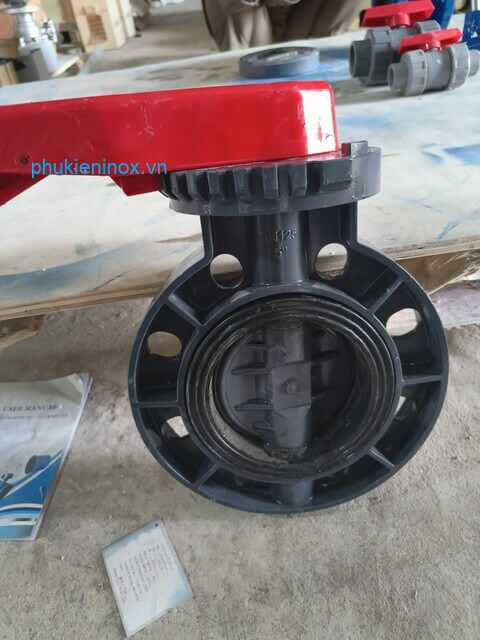

Van bướm tay gạt nhựa

Van bướm tay gạt nhựa được làm bằng chất liệu nhựa có độ bền cao, với nhiều loại nhựa khác nhau như PVC, UPVC,…Van bướm nhựa có trọng lượng nhẹ, độ cứng không cao bằng các chất liệu kim loại nhưng đổi lại chúng có giá thành rẻ, bền bỉ và an toàn khi lắp đặt trong môi trường nước thông dụng.

Đặc biệt, nhựa ít phản ứng với các hóa chất loãng nên có thể sử dụng trong môi trường lưu chất có nhiệt độ thấp như xăng, dầu, nước muối rất hiệu quả mà van bướm gang hay thép không thể nào làm được. Van bướm tay gạt DN40 là kích thước nhỏ rất thông dụng trong các hệ thống sinh hoạt hoặc đường ống cấp nước, xử lý nước thải đô thị, nhà máy sản xuất,…

Ứng dụng của van bướm tay kẹp trong đời sống

Với sự điều khiển đơn giản để thực hiện chức năng đóng – mở van cung cấp nhanh chóng lưu chất, đặc biệt được sở hữu tất cả những đặc tính nổi bật từ chất liệu cấu tạo và kiểu kết nối linh hoạt thì hiện nay van bướm tay kẹp được lắp đặt và sử dụng vô cùng phổ biến.

Không khó để phát hiện được sự có mặt của chúng trong các đường ống hệ thống công nghiệp lẫn sinh hoạt. Một vài hệ thống tiêu biểu hơn cả như:

• Hệ thống đường ống dẫn truyền khí nén, hơi nóng, khí gas,…van bướm tay gạt có thể cung cấp nhanh chóng lưu chất phục vụ nhu cầu sản xuất.
• Đặc biệt trong các hệ thống đường ống cung cấp nước sạch, nước sinh hoạt cho người dân tại khu dân cư, đô thị, nhà máy sản xuất,…van bướm gạt tay là dòng sản phẩm đóng chức năng vô cùng quan trọng.
• Tại các đường ống xả thải, công nghiệp xử lý chất thải cũng lựa chọn lắp đặt van bướm mỏ vịt để hiệu quả làm việc được tốt nhất.
• Trong các hệ thống vận chuyển lưu chất có tính chất ăn mòn mạnh như axit loãng, nước muối, kiềm hay xăng dầu,…thì sử dụng van bướm inox tay kẹp là cực kì phù hợp.
• Van bướm mỏ vịt cũng được góp mặt trong hệ thống đường ống của ngành công nghiệp sản xuất lương thực, thực phẩm hay mĩ phẩm, dược phẩm.
• Ngoài ra thì van bướm tay gạt cũng được sử dụng trong hệ thống HVAC hay PCCC, các quy trình công nghiệp không yêu cầu quá cao về việc điều tiết chính xác lưu lượng lưu chất.

Cách lắp đặt van bướm gạt tay trong hệ thống

Như đã nói ở trên thì van bướm gạt tay có cấu tạo đơn giản và thiết kế nhỏ gọn, trọng lượng thấp nên việc lắp đặt cũng khá dễ dàng và người sử dụng có thể hoàn toàn tự lắp đặt được dựa trên những hướng dẫn của nhà sản xuất. Tuy nhiên để đảm bảo van được lắp đặt đúng chuẩn và hoạt động trơn tru nhất thì chúng tôi sẽ đưa tới 1 số lưu ý nhỏ khi lắp đặt van như sau:

• Bước 1: Cần đo đạc và kiểm tra vị trí lắp đặt van trên đường ống của hệ thống đã đảm bảo được sự thoải mái, thuận tiện khi vận hành cũng như tháo dỡ, bảo dưỡng hay chưa.
• Bước 2: Vệ sinh sạch sẽ toàn bộ bên trong lẫn bên ngoài van và đường ống nối, không cho phép các cặn bẩn, dị vật có thể làm ảnh hưởng tới mối nối.
• Bước 3: Đưa van vào vị trí đã chuẩn bị, căn chỉnh van thẳng, bộ điều khiển được hướng lên trời và nên để van ở trạng thái đóng. Lưu ý chèn gioăng cao su vào 2 đầu mặt bích để tạo sự kín khít cho van.
• Bước 4: Tiến hành đưa bulong qua các lỗ tròn trên bích, chú ý cần siết chúng từ từ và cân đối để van có thể đứng chắc chắn và ổn định trên hệ thống.
• Bước 5: Kiểm tra lại toàn bộ van, nếu đã được lắp đặt đúng tất cả các bước thì có thể đưa vào chạy thử trước khi vận hành chính thức.

Kho hàng XNK HT cung cấp van bướm tay kẹp giá rẻ nhất

Hi vọng với bài viết ”Van bướm tay gạt ” này chúng tôi đã cung cấp tới các bạn tất tần tật thông tin hữu ích nhất về dòng sản phẩm có khí này. Và qua những phân tích cụ thể cũng như đánh giá khách quan các ưu – nhược điểm của van bướm tay gạt thì người sử dụng có thể lựa chọn đúng đắn sản phẩm phù hợp nhất với hệ thống của mình.

Van bướm tay gạt hiện nay được Công ty TNHH Thương mại và Xuất nhập khẩu HT Việt Nam chúng tôi nhập khẩu trực tiếp từ nhiều quốc gia lớn trên thế giới với những thương hiệu cực kì nổi tiếng như Samwoo, Wonil, Shinyi, AUT, ARV,… Được sản xuất trên dây chuyền hiện đại nhất, áp dụng các tiêu chuẩn quốc tế.

Bên cạnh đó, van còn được gia công chế tạo với nhiều kích cỡ khác nhau, mẫu mã đa dạng, chất liệu phong phú, cao cấp có thể sử dụng vào mọi hệ thống môi trường. Đặc biệt hoàn toàn phù hợp với những hệ thống đường ống tại nước ta.

Để người tiêu dùng có thể hoàn toàn yên tâm và hài lòng khi trải nghiệm các dịch vụ của chúng tôi, XNK HT xin cung cấp đến quý khách hàng chế độ bảo hành dài hạn lên tới 1 năm, các sản phẩm khi được giao tới tay nếu như không giống với mô tả hoặc gặp các vấn đề trục trặc xuất phát điểm từ NSX được đổi trả miễn phí 1-1.

Vậy nếu còn câu hỏi thắc mắc nào cần giải đáp quý khách hàng có thể liên hệ trực tiếp với chúng tôi qua số điện thoại để được tư vấn và hỗ trợ tốt hơn. Xin chân thành cảm ơn quý vị và các bạn đã quan tâm đến bài viết.
