Van bướm JMV điều khiển điện

Van bướm JMV điều khiển điện là dòng sản phẩm thuộc dòng van tự động hóa đang hết sức được ưa chuộng tại các đường ống công nghiệp sản xuất tự động bởi khả năng làm việc vượt trội, tuổi thọ sử dụng cao và điều khiển tự động cũng như giám sát từ xa giúp tối ưu thời gian và chi phí vận hành.

Vậy van bướm JMV điều khiển điện được cấu tạo ra sao, nguyên lý vận hành như thế nào mà lại được ưa chuộng phổ biến đến như vậy. Và hiện nay van bướm JMV điều khiển điện nào tiêu biểu nhất? Tất cả sẽ được giải đáp chi tiết nhất trong bài viết dưới đây, cùng theo dõi với XNK HT nhé!

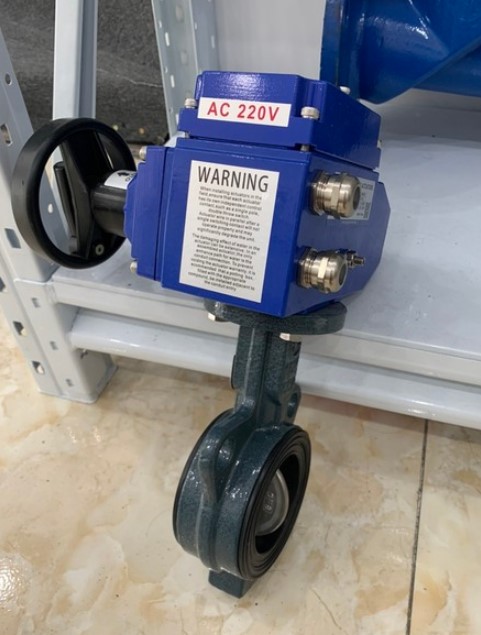

Van bướm JMV điều khiển điện là gì

Van bướm JMV điều khiển điện, van đĩa bướm JMV điều khiển điện, van cánh bướm JMV điều khiển điện hay van bướm JMV điện xuất xứ Hàn Quốc là kết quả của quá trình nghiên cứu sản xuất, kết hợp hoàn hảo giữa thân van bướm cơ với bộ truyền động điện, đem đến khả năng điều chỉnh dòng chảy lưu chất trong đường ống và giám sát trạng thái hoạt động hiệu quả cao.

Với bộ động cơ điện thay thế hoàn toàn kiểu điều khiển dạng cơ như tay quay, tay gạt đem tới cho van bướm JMV khả năng làm việc cực kì chính xác, đáp ứng tốt nhất các yêu cầu sử dụng, chu trình hoạt động nhanh chóng, chỉ mất từ 15 đến 30 giây để đóng – mở hoặc tiết lưu.

Van bướm JMV điều khiển điện sử dụng điện áp đa dạng và cực kì thông dụng, tùy theo từng ứng dụng mà có thể lựa chọn 24V, 220V hay 380V cho phù hợp nhất. Được trang bị tính năng an toàn, chống cháy nổ, hoạt động ổn định trong nhiều điều kiện khác nhau là lợi thế to lớn giúp chúng được yêu thích như hiện nay.

Bộ điều khiển điện được sản xuất theo tiêu chuẩn quốc tế, đạt cấp bảo vệ IP68, IP65 kháng nước, chống nhiễm điện, cho phép van hoạt động ngoài trời tuy nhiên cần được bảo hộ để đảm bảo chất lượng làm việc lâu dài. Đặc biệt được ứng dụng vào các hệ thống có điều kiện làm việc khắc nghiệt, có nhiệt độ cao, áp suất lớn, các vị trí không cao, không thuận tiện cho việc điều khiển trực tiếp.

Hiện nay van bướm JMV điều khiển điện được sản xuất đa dạng về kích cỡ, có thể chọn lựa từ DN50 đến DN500 cho các đường ống kích thước nhỏ tới lớn, cùng với đó là chất liệu cấu tạo van cao cấp, gang, inox với các đặc trưng vật liệu kháng hóa chất, chịu nhiệt độ, áp suất cao, sơn chống oxi hóa Epoxy, không bị ăn mòn, han gỉ khi tiếp xúc với mưa nắng, hóa chất.

=>>>Xem thêm: van bướm điều khiển điện Geko

Lợi ích khi sử dụng van bướm JMV điều khiển điện

Không phải ngẫu nhiên mà van bướm điều khiển điện JMV lại được nhiều quý khách hàng lựa chọn khi thị trường hiện nay không thiếu thương hiệu nổi tiếng khác nhau. Đó là nhờ ưu thế về dịch vụ khách hàng tốt, giá thành phù hợp và điều quan trọng nhất vẫn ở chất lượng sản phẩm, như:

• Van bướm JMV điều khiển điện hoạt động hoàn toàn tự động, điều khiển từ xa không tốn nhiều công sức cũng như thời gian, tiết kiệm chi phí vận hành tối đa
• Sử dụng nguồn điện áp đa dạng, thông dụng và phù hợp đây chính là một lợi thế to lớn mà dòng thiết bị tự động này sở hữu, hoạt động tối ưu năng lượng cao.
• Với dải kích thước rộng, quý khách hàng có thể thoải mái lựa chọn lắp đặt cho các hệ thống đường ống có kích thước từ bé đến cực lớn trên thị trường hiện nay
• Cấu trúc thân van bướm JMV điều khiển điện nhỏ gọn, tiết kiệm diện tích ống nối, phù hợp với những không gian chật hẹp, dễ dàng ứng dụng vào nhiều vị trí khác nhau
• Van bướm JMV điều khiển điện có trọng lượng nhẹ hơn so với các dạng van cổng, van cầu và cả van bi nên việc vận chuyển lắp đặt khá dễ dàng, không đòi hỏi nhiều thiết bị hỗ trợ, tiêu tốn ít công sức và thời gian
• Kiểu kết nối đa dạng, có thể lựa chọn mặt bích, Wafer để lắp đặt phù hợp nhất với ống dẫn, đảm bảo độ chắc chắn cao, chống rò rỉ lưu chất và chịu rung lắc tốt khi có áp suất lưu chất cao.
• Van bướm điều khiển điện JMV sản xuất đạt tiêu chuẩn quốc tế IP68 chống nước, kháng bụi, chống nhiễm điện, nhiễm từ hoạt động ổn định và an toàn trong nhiều điều kiện khắc nghiệt.
• Được nhập khẩu trực tiếp không thông qua bất cứ khâu trung gian nào bởi đơn vị uy tín hàng đầu XNK HT nên cam kết hàng chính hãng 100%, có giá tốt nhất thị trường và được hưởng nhiều chính sách tốt nhất từ nhà sản xuất.

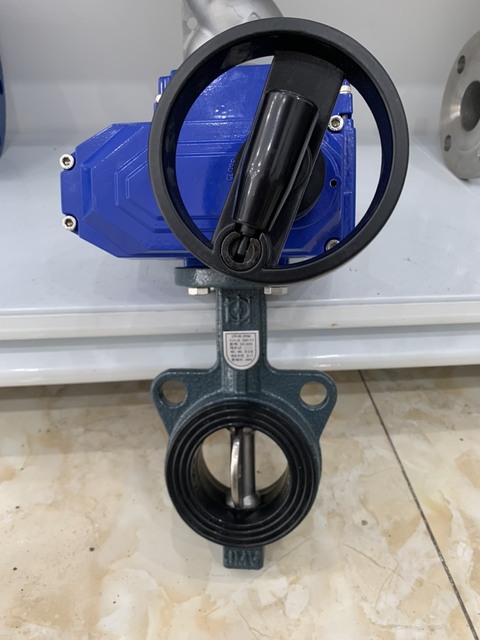

• Không chỉ vậy bộ điều khiển điện còn được trang bị thêm tay quay trợ lực hỗ trợ vận hành van khi gặp sự cố về điện áp giúp hiệu suất làm việc được đảm bảo, hệ thống không bị gián đoạn và lưu chất không bị thất thoát.

Cấu tạo và nguyên lý hoạt động của van bướm JMV điều khiển điện

Cấu tạo chi tiết van bướm JMV điều khiển điện

Như ở trên đã giới thiệu sơ qua thì van bướm điều khiển điện JMV được hình thành từ sự kết hợp của 2 bộ phận chính đó là động cơ điện và van bướm cơ. Sau đây là phần trình bày chi tiết về đặc điểm cấu tạo và chức năng của chúng.

1.Động cơ điện-truyền động điện

Chức năng: đóng vai trò cực kì quan trọng, tiếp nhận điện áp từ hệ thống và chuyển hóa thành động năng tạo ra lực moment xoắn đóng mở đĩa van trong đường ống. Được gắn cố định và chắc chắn trên thân van bướm thông qua các bulong-đai ốc.

Đặc điểm cấu tạo: bao gồm nhiều chi tiết, thành phần nhỏ như:

Ngoài ra thì một số bộ động cơ điện còn được trang bị thêm bộ tay quay điều khiển để có thể hỗ trợ vận hành khi không may hệ thống ngắt điện đột ngột giúp cho việc hoạt động không bị gián đoạn, nguồn lưu chất không bị tổn thất, hiệu suất làm việc được đảm bảo.

2.Thân van bướm cơ

Chức năng: van bướm cơ vừa là nơi tạo không gian lưu truyền lưu chất vừa là nơi gắn kết các chi tiết lại với nhau và kết nối van với ống dẫn, chịu các áp lực, tác động từ môi trường. Có nhiều dạng kết nối với đường ống như mặt bích, Wafer đều có tính linh hoạt cao và độ chắc chắn, chống rò rỉ lưu chất.

Đặc điểm cấu tạo: bao gồm nhiều thành phần như sau

Nguyên lý hoạt động của van bướm JMV điều khiển điện

Nguyên lý hoạt động van bướm JMV điều khiển điện dựa trên chuyển động quay của đĩa van bướm bên trong thân van được tạo ra bởi động cơ điện từ đó điều tiết hoặc đóng mở theo yêu cầu sử dụng đa dạng. Hiểu đơn giản chính là động cơ điện đã biến đổi điện năng thành cơ năng từ đó cơ năng đã được tiêu hao dưới dạng chuyển động quay của đĩa bướm.

Quá trình van bướm mở: nguồn điện được cấp vào động cơ và bằng một loạt các chuyển hóa thành moment xoắn xoay trục van gắn đĩa bướm ở bên dưới được xoay nhanh chóng từ vị trí đóng sang mở hoàn toàn 90 độ song song với đường ống, lưu chất được lưu thông tối đa lưu lượng. Công tắc hành trình tự động nhận biết và ngắt kết nối, giữ nguyên trạng thái.

Quá trình van bướm đóng: động cơ điện hoạt động tạo moment xoắn ngược lại đưa trục van và cánh bướm di chuyển từ trạng thái mở sang đóng chỉ tốn chưa đầy 30 giây, đĩa bướm kết hợp với thân van tạo thành bức tường ngăn cản hoàn toàn dòng chảy lưu chất và công tắc hành trình tiếp tục thực hiện nhiệm vụ của mình là ngắt điện.

Còn trạng thái tuyến tính cũng tương tự, chỉ khác là đĩa bướm sẽ nằm ở các vị trí 20 độ, 35, 45, 75, 90 để điều tiết lưu lượng mức độ nhỏ theo yêu cầu. Tuy nhiên trạng thái này nếu sử dụng quá nhiều trong thời gian dài có thể tạo áp lực lớn lên đĩa van làm chúng bị biến dạng, không đảm bảo được độ kín tốt.

Các dòng van bướm điều khiển điện JMV tiêu biểu

Van bướm gang JMV điều khiển điện

Van bướm JMV điều khiển điện bằng gang thực sự là một lựa chọn tuyệt vời cho các hệ thống đường ống thông dụng có nhiệt độ và áp suất không quá cao. Đúc hoàn toàn bằng chất liệu gang cực kì tối ưu chi phí nhưng chất lượng hoàn toàn đáp ứng được đa dạng yêu cầu, hoạt động trong nhiều môi trường, đặc biệt là nước sạch, nước thải, dầu, dung dịch,…

Van bướm JMV điều khiển điện GC200 nổi bật bởi độ cứng, bền bỉ, thân gang phun tĩnh điện Epoxy toàn bề mặt mang đến khả năng chống oxi hóa ăn mòn từ lưu chất cực kì hiệu quả. Cùng với đó là bộ điều khiển cũng được sản xuất đáp ứng tiêu chuẩn chống nước, kháng bụi cho phép thiết bị làm việc ngoài trời, tuy nhiên cần hạn chế sử dụng với các hóa chất nồng độ cao, va đập mạnh vào thân van…

Van bướm inox JMV điều khiển điện

Van bướm JMV điều khiển điện inox là sản phẩm được sản xuất hoàn toàn từ chất liệu inox cao cấp. Hay còn được biết tới là thép không gỉ, là kết quả của quá trình gia công chế tạo hỗn hợp nhiều thành phần kim loại như Niken, đồng, crom, sắt cacbon, mangan, silic theo tỉ lệ tạo ra một vật liệu có độ cứng cực cao nhưng vẫn có tính dẻo dai, bền bỉ chịu lực tốt và màu sắc đẹp mắt đi cùng với thời gian.

Không chỉ vậy van bướm JMV điều khiển điện inox có khả năng kháng oxi hóa, chống ăn mòn cao nhất nên khi tiếp xúc với các hóa chất, nước mưa, nước mặn thời gian dài cũng không xuất hiện các hiện tượng han gỉ, bong tróc hay làm biến đổi chất lượng lưu chất. Chính vì thế chúng được người tiêu dùng cực kì tin cậy lắp đặt cho các ứng dụng đòi hỏi độ vệ sinh an toàn thực phẩm, hệ thống vi sinh hay các môi trường có điều kiện làm việc khắc nghiệt nhất.

Tất nhiên giá thành của van bướm inox điều khiển điện JMV – Hàn Quốc sẽ cao hơn so với các dòng được làm từ gang và các sản phẩm nhập khẩu từ các nước Trung Quốc, Đài Loan hay Malaysia bởi chất lượng, tính thẩm mỹ và khả năng làm việc đều ưu việt hơn hẳn. Tuy nhiên thì do được nhập khẩu trực tiếp và độc quyền bởi XNK HT nên giá thành tới tay quý khách luôn là tốt nhất, được bảo hành 12 tháng và đổi trả miễn phí.

Xem thêm: van bướm điều khiển điện On-OFF

Hướng dẫn đấu nối mạch điện cho van bướm JMV điều khiển điện

Van bướm JMV điều khiển điện kết hợp thân van bướm hiệu JMV với bộ động cơ điện mang thương hiệu Geko hoạt động hiệu quả trong nhiều môi trường lưu chất và điều kiện làm việc. Dưới đây là hướng dẫn lắp đặt chi tiết việc đấu nối bảng mạch điện cho van đúng kỹ thuật và đơn giản nhất.

Do van bướm JMV điều khiển điện được phân chia thành 2 kiểu hoạt động cơ bản đó là ON-OFF và tuyến tính, nên chúng ta sẽ phân tích như sau:

Bộ động cơ điện Geko kiểu ON-OFF	Động cơ điện Geko kiểu tuyến tính
Nhìn vào hình ảnh thì chúng ta có thể thấy được rằng bộ động cơ được kí hiệu rõ ràng với 9 kí tự từ số 2 đến số 10, có nhiệm vụ như sau:  Dây số 2 gọi là dây trung tính hay dây mát, không có chức năng đóng mở, có vai trò như dây trung gian để kết hợp với các dây nóng để đóng mở. Dây số 3 được gọi là dây nóng, có chức năng điều khiển van mở khi được kết hợp với dây số 2, khi đó dòng chảy lưu chất được chảy qua dễ dàng. Dây số 4 cũng là dây nóng, có chức năng điều khiển van đóng khi được kết hợp cùng với dây số 2, ngăn chặn hoàn toàn dòng chảy nhanh chóng. Dây số 5 và 6 là dây đèn báo, khi kết nối với tủ điều khiển PLC thì sẽ báo hiệu trạng thái hoạt động Dây số 7, 8 và 9 là dây truyền trạng thái, khi van mở và đóng thì các dây này sẽ truyền trạng thái liên tục về hệ thống điều khiển hoặc các thiết bị thông minh từ đó có căn cứ điều chỉnh phù hợp và kiểm soát từ xa Dây số 10 là dây nối đất an toàn hệ thống	Đối  với động cơ điện Geko tuyến tính thì sẽ có sự phức tạp hơn nhiều lần bởi vì chúng điều khiển van đóng mở nhiều góc đa dạng hơn. Vì thế việc có nhiều kí tự là hiển nhiên và có chức năng như sau: Dây số 1, 2 và 3 đều là các dây nóng và lạnh, được kết nối với hệ thống để tiếp nhận điện áp phù hợp cho van hoạt động Dây số 4 và 5 sẽ là dây truyền tín hiệu đầu vào cho động cơ từ hệ thống, cung cấp dữ liệu điều khiển đóng mở theo yêu cầu. Dây 6 và 7 là dây truyền tín hiệu đầu ra từ động cơ về hệ thống, thông báo trạng thái và giúp giám sát, kiểm soát hiệu quả hơn Dây số 18, 19 và 20 là dây thông tin trạng thái đóng mở của van tới trung tâm điều khiển PLC để người thi công có thể giám sát chặt chẽ vị trí đĩa van. Dây số 25, 26 và 27 là các dây nguồn được kết nối với màn hình hiển thị, từ đó chúng ta có thể quan sát tại vị trí lắp đặt van thông qua mặt kính dạng LCD hoặc quản lý chặt chẽ từ phòng điều hành.

Các lỗi thường gặp và cách khắc phục cho van bướm JMV điều khiển điện

Trong quá trình lắp đặt và sử dụng van bướm JMV điều khiển điện thì chúng phải tiếp xúc với nhiều tác động tiêu cực từ môi trường nên việc xảy ra các lỗi vặt hoặc trục trặc là điều hiển nhiên, tuy nhiên chúng ta hoàn toàn có thể khắc phục nếu như thường xuyên kiểm tra và bảo dưỡng sớm nhất, tránh tổn thất to lớn cho hệ thống.

Tuy nhiên khi xảy ra các lỗi thì người sử dụng không nên quá lo lắng, cần bình tĩnh ngắt kết nối hệ thống để kiểm tra hoặc nhờ sự hỗ trợ từ những kỹ thuật chuyên môn đảm bảo an toàn và tránh tổn thất tốt nhất cho van bướm JMV điều khiển điện.

Nếu các lỗi rơi vào các trường hợp dưới dây thì các bạn có thể tham khảo như sau:

Lỗi: Van bướm điều khiển điện JMV không quay

Nguyên nhân:

• Có thể do trục van bi gãy
• Động cơ điện không được tiếp nhận điện áp phù hợp
• Đĩa bướm bị kẹt do các rác bẩn

Cách khắc phục:

• Kiểm tra trục van xem chúng có bị biến dạng, gãy nứt hay không, nếu có cần được thay mới ngay
• Kiểm tra động cơ điện xem chúng có hoạt động đúng cách hay không, nguồn điện cấp từ hệ thống đã đúng chuẩn với model sản phẩm hay chưa
• Kiểm tra cánh bướm và vệ sinh sạch sẽ nếu bị bẩn, vướng cặn, đảm bảo chất lượng lưu chất phù hợp, không nên lắp đặt van vào môi trường có chứa nhiều tạp chất

Lỗi: động cơ điện quay nhưng đĩa bướm không quay đóng mở

Nguyên nhân:

• Có thể do hệ thống bánh răng gặp vấn đề, moment xoắn không đủ lực để tác động làm trục van chuyển động quay
• Trục van bi hư hỏng, bị kẹt do han gỉ

Cách khắc phục:

• Kiểm tra bộ truyền động điện, nếu thấy hư hỏng cần được sửa chữa và thay thế kịp thời
• Kiểm tra trục van kết nối đĩa bướm với bộ động cơ, đảm bảo không bị nứt gãy

Lỗi: công tắc hành trình không đóng ngắt khi van bướm JMV điều khiển điện thực hiện xong chu trình

Nguyên nhân:

• Có thể do động cơ điện gặp vấn đề
• Hoặc lỗi từ nhà máy sản xuất

Cách khắc phục: Kiểm tra động cơ điện và công tắc hành trình tổng quát, đánh giá tình trạng và liên hệ nhà cung cấp để được tư vấn, hỗ trợ sửa chữa, bảo dưỡng tốt nhất

Lỗi: van bướm JMV điều khiển điện hoạt động gây tiếng ồn

Nguyên nhân:

• có thể do hệ thống bánh răng động cơ điện bị nứt vỡ
• Hoặc trục van bị kẹt gỉ, ma sát quá lớn tạo tiếng ồn

Cách khắc phục:

• tra dầu mỡ đạt chuẩn cho trục van
• kiểm tra hệ thống bánh răng, nếu hư hỏng cần được thay thế ngay

Đơn vị phân phối chính hãng van bướm JMV điều khiển điện giá tốt

Công ty TNHH TM & XNK HT Việt Nam tự hào là một trong những đơn vị đi đầu trong lĩnh vực cung cấp các dòng van công nghiệp, thiết bị và phụ kiện đường ống, là nhà phân phối độc quyền của thương hiệu JMV – JMV valve Hàn Quốc với nhiều sản phẩm tiêu biểu là van bi, van bướm, van cổng, van cầu,…và hiện nay van bướm JMV điều khiển điện đang được người tiêu dùng hết sức quan tâm, tìm kiếm.

Tất cả các sản phẩm van bướm JMV điều khiển điện mà chúng tôi phân phối đến người tiêu dùng đều là hàng chính hãng 100%, được bảo hành chính hãng, có thời gian lên tới 12 tháng, giá bán tốt nhất thị trường cùng với đó là cực kì nhiều ưu đãi hấp dẫn.

Cam kết cung cấp đầy đủ các chứng nhận kiểm định chất lượng CO-CQ, catalogue theo yêu cầu, hỗ trợ vận chuyển toàn quốc cực kì nhanh chóng, miễn phí đổi trả hàng nếu như khách hàng nhận hàng không đúng mô tả, phát sinh lỗi từ nhà máy sản xuất hoặc vận chuyển gặp trục trặc.

Vậy nếu còn điều gì thắc mắc quý vị và các bạn có thể liên hệ trực tiếp qua Hotline để được tư vấn, giải đáp chi tiết nhất. Báo giá trực tiếp, tốt nhất sản phẩm tại thời điểm cần mua hàng. Xin cảm ơn.
