Hiện nay, công nghiệp sản xuất hiện đại hóa đang được phát triển cực kì nhanh chóng kéo theo đó là nhu cầu sử dụng các dòng thiết bị, sản phẩm tự động cũng được tăng mạnh. Van bướm điều khiển điện DN50 là một trong số đó, với vai trò quan trọng đã và đang góp phần vào hỗ trợ hệ thống ổn định, tăng năng suất và kinh tế.

Bài viết dưới đây sẽ giới thiệu tổng quát nhất về dòng van bướm điều khiển điện DN50 và các đặc điểm nổi bật của chúng để các bạn có thể nắm bắt được nguyên tắc vận hành, cách lắp đặt và phạm vi lắp đặt của dòng sản phẩm này. Xin mời theo dõi.

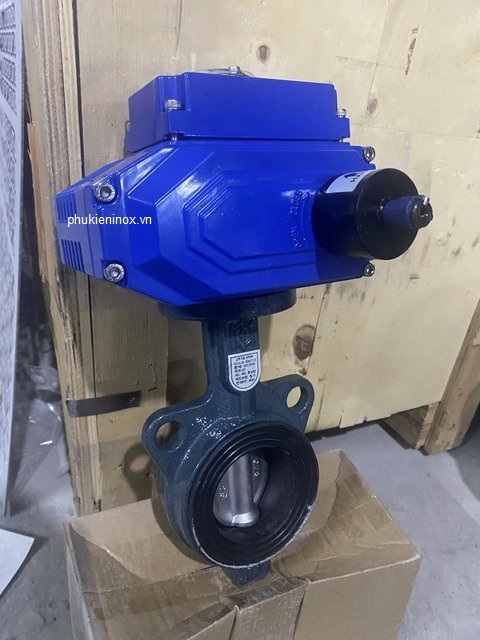

Hình ảnh thực tế của van bướm điều khiển điện DN50

 van-buom-dieu-khien-dien-dn50

Tìm hiểu về van bướm điều khiển điện DN50

Van bướm điều khiển điện DN50 được hiểu đơn giản là dòng van có thiết kế dạng cánh bướm có cấu tạo đơn giản với đĩa van hình tròn dạng dẹt được chế tạo từ nhiều chất liệu cao cấp có độ bền bỉ, vững chắc và chống lão hóa khi tiếp xúc với môi trường. Mang kích cỡ định danh DN50 tương đương 2”inch được lắp đặt với đường ống phi Ø60mm, rất phù hợp với các hệ thống nhỏ và vừa như cấp nước dân sinh, sản xuất công nghiệp,..

Van bướm điều khiển điện DN50 (Electric Butterfly Valve) được biết đến với nhiều tên gọi khác như van bướm đóng mở bằng điện, van bướm truyền động điện hay ngắn gọn hơn là van bướm điện. Là dòng thiết bị được lắp đặt bộ truyền động điện có khả năng biến đổi nguồn năng lượng điện thành động năng để điều khiển đĩa van cánh bướm xoay chiều theo nhiều góc mở, tối đa 1/4 để điều tiết, kiểm soát lưu chất.

Với sự phản hồi tín hiệu điều khiển nhanh chóng chỉ từ 15 đến 30 giây cực chính xác, được nối liền với tủ điều khiển trung tâm PLC hoặc điều chỉnh ngay tại phần hiển thị giúp việc giám sát hệ thống đơn giản và tối ưu hóa cho người dùng, giảm sự can thiệp tối đa và nâng cao hiệu suất. Điều này cũng giúp cho khả năng ứng dụng của van bướm điều khiển điện DN50 được đa dạng hơn, không chỉ sử dụng với nước thông thường mà lưu chất dạng khí hoặc hơi, hóa chất cũng được kiểm soát hiệu quả.

Xem thêm: Van bướm điều khiển điện DN100.

Đặc tính kỹ thuật của van bướm điện DN50

Mỗi dòng sản phẩm đều có cho riêng mình những đặc tính kỹ thuật riêng biệt để có thể phân biệt với các thiết bị khác, van bướm điều khiển điện DN50 cũng như vậy. Trước hết các bạn hãy cùng tìm hiểu qua sự cấu thành van bướm điện DN50 và nguyên lý hoạt động của chúng trong đường ống như thế nào nhé.

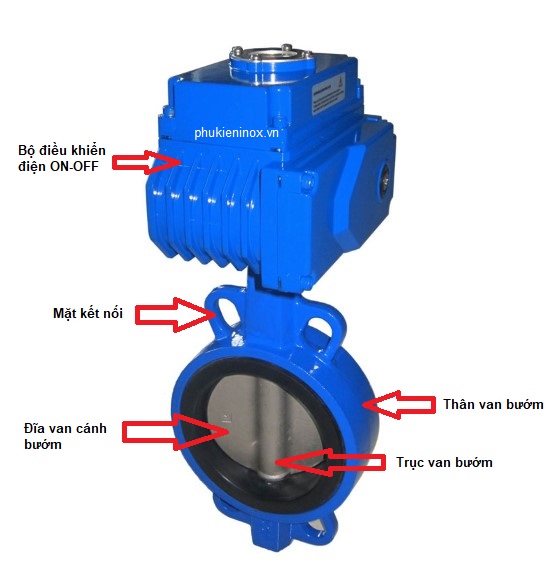

Thành phần cấu tạo van bướm điều khiển điện DN50

cau-tao-van-buom-dieu-khien-dien-dn50

Van bướm điều khiển điện DN50 là tập con của van bướm điện, có cấu tạo tương tự gồm tổ hợp thân van, trục – đĩa cánh bướm, và bộ điều khiển điện. Ít bộ phận và khá đơn giản chúng được trình bày như sau:

  • Thân van bướm: được đúc hoàn toàn từ nhiều chất liệu khác nhau như gang, thép, inox hoặc nhựa chịu hóa chất. Là giá đỡ cho toàn bộ các chi tiết của van có dạng chiếc vòng tròn với các lỗ tròn kết nối thông qua bulong siết đai ốc. Có độ cứng chịu được áp lực lên tới 25bar và không bị mài mòn hay rỉ sét có thể lắp đặt ngoài trời và nhiều không gian nhỏ hẹp trong nhà.
  • Trục van: còn gọi là ty van, là nơi nâng đỡ và nối liền bộ motor điện với đĩa cánh bướm để truyền động được các tín hiệu chuyển động. Inox 304 là chất liệu được tin tưởng duy nhất để sản xuất nên bộ phận này bởi vì chúng có thể chịu được áp lực ma sát lớn từ việc hoạt động.
  • Đĩa van: là bộ phận tiếp xúc trực tiếp với lưu chất, hợp với thân van tạo thành một vách ngăn lưu chất, áp suất khi đóng van vô cùng lớn nên chúng cũng được gia công chịu lực bằng chất liệu thép không gỉ cao cấp bền bỉ.
  • Gioăng: hay còn gọi là gasket là vòng cao su có tác dụng chèn vào giữa thân và đĩa để tạo độ kín đáo hoàn toàn khi van bướm điều khiển điện DN50 ở trạng thái đóng, ngăn ngừa tình trạng rò rỉ không mong muốn
  • Bộ điều khiển điện: là bộ phận có chức năng quan trọng được ví như não bộ của van bướm điện DN50, điều khiển mọi hoạt động. Được bảo vệ bằng hộp kim loại có chất liệu hợp kim nhôm hoặc thép sơn tĩnh điện chống nước theo tiêu chuẩn IP68 để cho các chi tiết bên trong như bảng mạch, coil điện, hệ thống bánh răng,…được làm việc trong môi trường tiêu chuẩn.

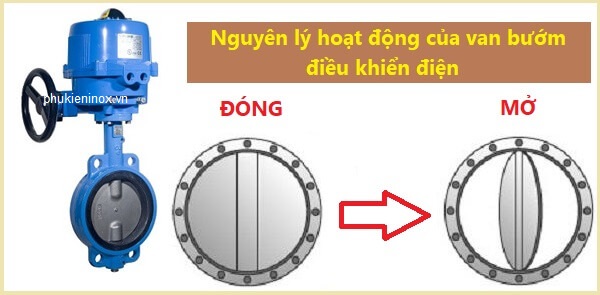

Nguyên tắc hoạt động của van bướm điều khiển điện DN50

Van bướm điều khiển điện DN50 hoạt động theo nguyên tắc đĩa van tròn sẽ được xoay chuyển các góc từ 0 đến 90 độ để đóng – mở hoặc điều tiết lưu chất theo bộ điều khiển một cách dễ dàng, vô cùng linh hoạt.

Bộ điều khiển điện của van bướm điện DN50 được chia thành 2 dạng chính là tuyến tính (đóng mở theo nhiều góc nhỏ) và ON-OFF (đóng hoặc mở hoàn toàn), tùy theo từng yêu cầu sử dụng mà chúng ta có thể lựa chọn cho phù hợp, sau đây là cách chúng hoạt động.


Nguyên tắc hoạt động của dạng van bướm điện DN50 On-Off

Trạng thái ban đầu của van đang đóng, toàn bộ lưu chất bị ngăn chặn tại đĩa van. Khi đó người sử dụng muốn mở van để điều tiết lưu chất sẽ cung cấp nguồn điện đến bộ điều khiển. Trong motor điện có bảng mạch điện tử chứa coil điện là nơi đầu tiên nhận tín hiệu sẽ chuyển đổi chúng thành nguồn động năng. Các động năng này sẽ được cánh bánh răng trợ lực xoay chuyển và truyền động đến phần trục motor và được kết nối với công tắc hành trình.

Khi trục motor xoay chiều thì trục nối đĩa van cũng được chuyển động cùng chiều, mở van với góc 90 độ, lưu chất được di chuyển qua van tự do mà không có gì cản trở. Đồng thời khi đó công tắc hành trình sẽ trực tiếp ngắt điện, giữ nguyên trạng thái hoạt động. Vừa không ngâm điện lâu như van điện từ, vừa đảm bảo an toàn.

Ngược lại khi muốn đóng van bướm điều khiển điện DN50 để dừng dòng chảy cần phải cấp nguồn điện, trục motor điện sẽ được chuyển động ngược lại so với khi mở van. Đến khi đĩa van được nằm vuông góc với dòng chảy nghĩa là van đã đóng, công tắc hành trình ngắt điện và kết thúc quá trình đóng van.

Nguyên lý hoạt động của dạng van bướm điều khiển điện DN50 tuyến tính

Đối với dạng tuyến tính thì chúng có phần phức tạp hơn một chút đó là được bổ sung thêm dây tín hiệu nối với tủ điện PLC để điều khiển từ xa thông qua tín hiệu analog 4-20mA hoặc 0-10V. Ưu điểm của dạng van bướm điều khiển điện DN50 dạng tuyến tính này là cho phép người sử dụng có thể đóng mở đường ống theo nhiều góc khác nhau như góc nhỏ lẻ cực kì phù hợp với nhu cầu điều tiết lưu chất.

Ưu điểm nổi trội của van bướm điện DN50

van-buom-dieu-khien-dien-dn50

Tối ưu không gian

Với cấu trúc thu hẹp phần thân đáng kể của van bướm điều khiển điện DN50 so với các dòng van khác mang đến cho chúng khả năng lắp đặt trong nhiều vị trí, không gian khác nhau ngay cả những khu vực chật hẹp không phù hợp điều khiển trực tiếp.

Hoạt động tự động, tối ưu hóa cao

Van bướm điện DN50 có khả năng hoạt động hoàn toàn tự động không cần sự tác động từ bên ngoài, giảm tối đa sự can thiệp đến từ con người. Sử dụng nguồn điện thông dụng tối ưu tạo nên một hệ thống đường ống được điều hành thống nhất, có sự kiểm soát nghiêm ngặt và điều chỉnh phù hợp giúp tăng năng suất, hiệu quả kinh tế.

Ứng dụng đa dạng

Van bướm điều khiển điện DN50 có khả năng ứng dụng vô cùng đa dạng, không chỉ trong dân dụng mà sản xuất công nghiệp cực kì được ưa chuộng, có độ tin cậy cực rất lớn. Với khả năng điều tiết lưu chất chính xác, đảm bảo cho hệ thống được làm việc trong trạng thái an toàn, ổn định, giảm tối đa các tình trạng trục trặc xảy ra  gây tổn thất cho hệ thống và các thiết bị lắp đặt trên đường ống.

Chất liệu cao cấp bền vững

Van bướm điện DN50 sử dụng các chất liệu cao cấp nhất để sản xuất phần thân van chắc bền, cùng bộ điều khiển đạt tiêu chuẩn chống nước IP67 và được bảo vệ an toàn bằng hộp hợp kim bằng thép hoặc nhôm sơn tĩnh điện. Chính vì thế van bướm điều khiển điện DN50 tự tin hoạt động đa dạng môi trường, có tuổi thọ lâu bền (ngoài trời cần che chắn kỹ bộ motor điện).

Kết nối chắc chắn, linh hoạt

Van bướm điều khiển điện DN50 sử dụng phương pháp kết nối đơn giản nhưng chắc chắn bằng mặt bích, Wafer, Lug rất đa dạng. Chống chịu được sự rung lắc mạnh, co giãn khi có áp suất lớn, được đánh giá cực cao ở khả năng chống rò rỉ, thất thoát lưu chất.

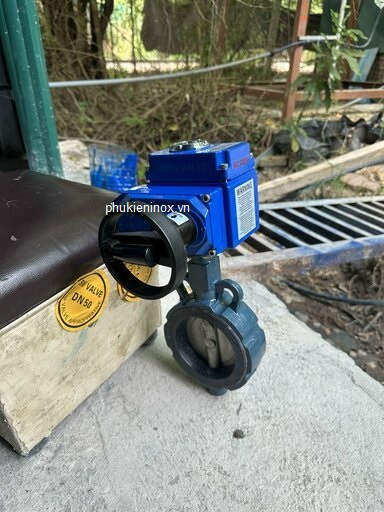

Phạm vi ứng dụng của van bướm điều khiển điện DN50

van-buom-dieu-khien-bang-dien-dn50

Van bướm điều khiển điện DN50 được sản xuất với vai trò chức năng quan trọng đó là điều tiết và kiểm soát chặt chẽ nguồn lưu chất trong đường ống, ngăn chặn kịp thời các trục trặc giảm thiểu tối đa tình trạng hư hỏng cho hệ thống. Cùng với đó là sự sở hữu nhiều ưu điểm vượt trội về thiết kế và chất liệu đã đem lại cho chúng khả năng ứng dụng cực kì phổ biến trên thị trường hiện nay.

Các bạn có thể điểm qua một vài hệ thống tiêu biểu lắp đặt van bướm truyền động điện DN50 với chúng tôi:

  • Van bướm điều khiển điện DN50 được lắp đặt hầu hết trong tất cả các đường ống trong công nghiệp nhằm điều tiết và kiểm soát nguồn lưu chất được sử dụng để sản xuất giúp hệ thống vận hành đồng bộ thống nhất, tối ưu hóa và tiết kiệm sức lao động và nhân công.
  • Với các hệ thống đường ống tự động cung cấp nước sạch, nước sinh hoạt, nước sản xuất cho công trình xây dựng, khu công nghiệp, khu đô thị, chung cư, dân cư,..luôn có sự góp mặt của van bướm điều khiển điện DN50 để đóng ngắt dòng chảy đơn giản, hiệu quả.
  • Van bướm đóng mở bằng điện DN50 được lắp đặt và sử dụng trong các nhà máy xử lý nước thải thành phố, nhà máy thủy điện, nhiệt điện, nhà máy lọc dầu, sản xuất xăng,…nhằm đảm bảo sự ổn định và an toàn của hệ thống, ngăn chặn kịp thời các tình trạng trục trặc gây tổn thất kinh tế.
  • Ngoài ra van bướm điện DN50 còn sử dụng trong các hệ thống sản xuất, khai thác khoáng sản, than đá, khí tự nhiên,..
  • Được ứng dụng rộng rãi trong các công trình điện hạt nhân, các khu nghiên cứu khoa học vũ trụ cùng với nhiều thiết bị đo khác tạo nên hệ thống khép kín tự động hóa cao.
  • Ngoài ra van bướm điều khiển điện DN50 còn được sử dụng trong các hệ thống sản xuất lương thực thực phẩm, đồ uống, dược phẩm, hóa chất, các nhà máy sản xuất bột giấy, xi măng, thức ăn chăn nuôi, mỹ phẩm,…

Khi sử dụng van bướm đóng mở bằng điện DN50 cần lưu ý

  • Van bướm điều khiển điện DN50 cần phải được lắp đặt vào hệ thống có nguồn cung cấp ổn định dài lâu.
  • Khi lắp đặt và sử dụng van bướm điều khiển bằng điện DN50 này ngoài môi trường ngoài trời thì cần cách ly với nguồn nước cho bộ điều khiển để tránh hiện tượng nước đi vào bên trong bộ động cơ làm hỏng các bảng mạch điện.
  • Trong quá trình sử dụng van bướm điều khiển điện DN50 thì người sử dụng cần thường xuyên kiểm tra và có lịch bảo dưỡng, bảo trì van đúng theo hướng dẫn để có thể phát hiện và khắc phục nhanh chóng các trục trặc giảm thiểu tối đa sự hư hỏng.

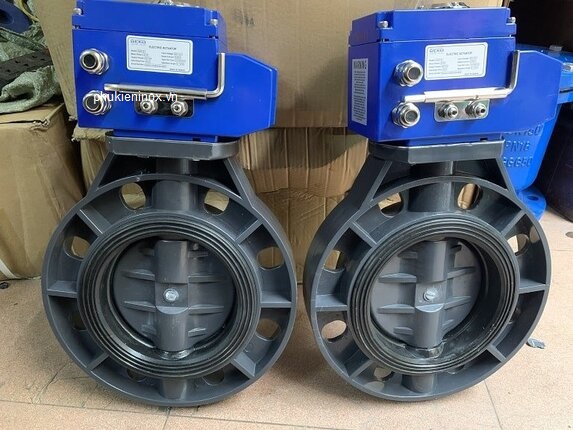

Các loại van bướm điều khiển điện DN50 tại XNK HT


vuom-buom-dong-mo-bang-dien-dn50

  • Van bướm điện DN50 inox
  • Van cánh bướm điện DN50 bằng gang
  • Van đóng mở bằng điện DN50 bằng nhựa
  • Van bướm điều khiển điện DN50 mặt bích
  • Van bướm truyền động điện DN50 wafer
  • Van bướm đóng mở bằng điện DN50 lug
  • Van bướm điều khiển điện DN50 KB Valve
  • Van bướm điện DN50 Geko Valve
  • Van bướm đóng mở bằng điện JMV
  • Van bướm điều khiển điện DN50 Kosa Plus
  • Van bướm điện DN50 Samwoo

Hướng dẫn đấu nối van bướm truyền động điện DN50

Van bướm truyền động điện DN50 là dòng van tự động, hoạt động dựa vào nguồn cung cấp điện. Chính vì thế muốn để van có hoạt động bình thường, ổn định thì việc lắp đặt cần được thực hiện cẩn thận, chính xác. Và người thi công cần hiểu biết về các đặc tính kỹ thuật của sản phẩm và tuân thủ nghiêm ngặt các hướng dẫn lắp đặt.

Đồng thời thì trên mỗi bộ điều khiển điện của van bướm điện DN50 đều có dán sơ đồ mạch điện của sản phẩm với hệ thống rất chi tiết. Chúng tôi muốn đưa đến cho các bạn tham khảo và nắm bắt.

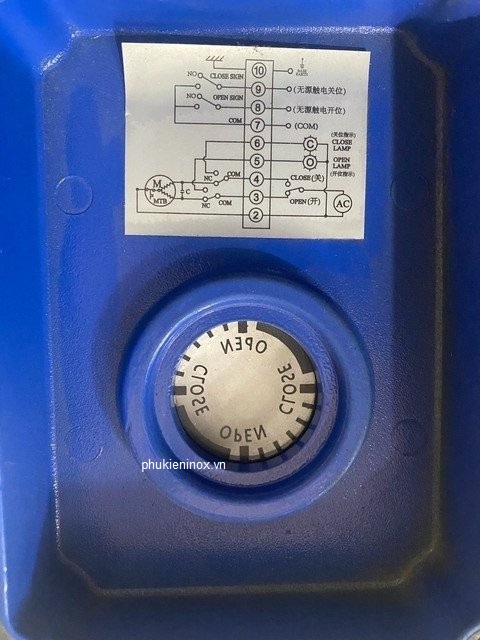

Sơ đồ mạch điện van bướm điều khiển điện DN50 dạng ON-OFF

bo-dieu-khien-dien-on-off

Với dạng ON-OFF thì sơ đồ lắp đặt mạch điện sẽ bao gồm có 9 kí tự và được đánh số từ 2 đến 10 rất rõ ràng và dễ hiểu, mỗi kí tự sẽ có những chức năng riêng biệt và được giải thích đơn giản như sau:

Dây số 2 được gọi là dây trung tính hoặc cũng có thể gọi là dây mát, được kết nối chung với dây số 3  và số 4 để tham gia vào quá trình đóng – mở đĩa van.

Dây số 3 được gọi là dây nóng, khi kết nối với dây 2 thì chúng có chức năng mở đĩa van cho lưu chất di chuyển.

Dây số 4 được gọi là dây nóng, khi kết nối với dây 2 thì chúng có chức năng đóng đĩa van lại, ngăn chặn lưu chất.

Dây số 5 và số 6 được gọi là dây đèn báo, có chức năng báo hiệu các trạng thái đóng hoặc mở của van thông qua dây đèn báo trên tủ điều khiển trung tâm PLC.

Dây số 7, 8 và số 9 được gọi là dây truyền trạng thái, bởi vì chúng được nối liền với tủ PLC để truyền tải các tín hiệu đóng hoặc mở của van một cách nhanh chóng nhất giúp người điều hành có thể nhận biết được từ xa và có sự điều chỉnh phù hợp.

Dây số 10 được gọi là dây nối đất, đóng chức năng cực kì quan trọng đối với các sản phẩm sử dụng điện, bảo vệ an toàn cho chính nó và cả người sử dụng cùng hệ thống trong nhiều điều kiện làm việc khắc nghiệt.

Sơ đồ mạch điện van bướm truyền động điện DN50 dạng tuyến tính


Sơ đồ đấu nối mạch điện của van bướm điện DN50 dạng tuyến tính thì phức tạp hơn so với dạng đóng mở hoàn toàn bởi vì chúng có thêm dây tín hiệu analog 4-20mA để điều tiết lưu chất. Cụ thể khi nhìn vào chúng ta có thể thấy được các số ký tự đánh số từ 1 đến 28 và chúng được biểu diễn như sau:

Dây số 1, 2 và 3 được gọi là dây nóng và dây lạnh có vai trò là cung cấp nguồn điện cho động cơ motor hoạt động.

Dây số 4 và số 5 được gọi là dây truyền tín hiệu vào bên  động cơ, thông qua dây này thì chúng ta có điều khiển các hoạt động của động cơ một cách dễ dàng.

Dây số 6 và số 7 được gọi là dây truyền tín hiệu sẽ được xuất ra bên ngoài động cơ để cho người sử dụng có thể nắm bắt các thông tin này và điều khiển hoặc kiểm soát hoạt động nhằm bảo đảm sự ổn định của sản phẩm.

Dây số 18, 19 và số 20 được gọi là dây truyền trạng thái cho người sử dụng biết được van bướm đang ở trạng thái nào, dễ dàng hơn trong quá trình điều hành.

Dây số 25, 26 và số 27 được nối liền với màn hình hiển thị để thực hiện nhiệm vụ điều chỉnh hoạt động từ xa.
