Van xẻng đầu khí nén

Chắc hẳn có rất nhiều bạn đọc đang còn thắc mắc lớn về van xẻng đầu khí nén? Đây là một thiết bị không mới nhưng chúng không được sử dụng phổ biến ngoài hệ thống dân dụng mà chuyên dụng trong các ứng dụng công nghiệp đặc thù nhiệt độ cao, áp suất lớn liên quan đến lưu chất dạng bột, bột giấy, dầu,…

Vậy thì bài viết dưới đây là dành cho các bạn, cung cấp đầy đủ các đặc điểm cấu tạo cũng như nguyên lý hoạt động, cách sử dụng đúng kỹ thuật nhất để có thể vận hành van xẻng đầu khí nén trong hệ thống đạt hiệu quả tốt nhất. Không chỉ vậy hiện nay XNK HT đang phân phối thiết bị này với giá cực kì tốt.

Giới thiệu chung về van xẻng đầu khí nén

Van xẻng đầu khí nén là tên gọi khác của van dao điều khiển khí nén, trong tiếng Anh chúng được gọi là Knife Valve Double acting. Đây là một thiết bị van công nghiệp thuộc dòng điều khiển tự động. Hiểu đơn giản là sự kết hợp hoàn chỉnh và ăn ý giữa van van xẻng với bộ truyền động khí nén hoặc xy lanh khí nén tùy khu vực.

Cấu trúc thân van có vẻ mỏng manh nhưng cực chắc chắn với bộ điều khiển liên kết với trục và thân van dao thông qua các bulong và đai ốc siết có thể tháo rời dễ dàng khi cần bảo dưỡng hoặc sửa chữa khi hư hỏng. Thiết kế đĩa van là một tấm kim loại phẳng được gia công mài sắc ở rìa có chu trình di chuyển nâng lên hạ xuống để đóng mở van mở ra dòng chảy hoặc ngăn chặn lưu chất có độ kín cao.

Chức năng chính của van xẻng đầu khí nén là tự động đóng mở đường ống để điều chỉnh và ngăn chặn dòng chất lỏng, than, dầu, lắp ở cuối nguồn để xả cặn, chuyên dùng cho ngành sản xuất giấy. Có khả năng hoạt động tự động, cho phép điều hành, quản lý từ xa tối ưu thời gian và sức lực hiệu quả hơn so với dạng tay quay truyền thống.

Van xẻng điều khiển khí nén được ưu ái chọn lựa sử dụng phổ biến trong các hệ thống công nghiệp có tần suất hoạt động cao, lưu lượng lớn. Với khả năng đóng mở nhanh chúng giúp đóng mở đường ống tức thời chưa tới 1s, ngăn chặn hiệu quả sự tổn thất năng lượng khi hệ thống gặp trục trặc.

Không chỉ vậy van xẻg đầu khí nén được sản xuất từ nhiều chất liệu khác nhau như inox 304 hoặc inox 316, gang hoặc thép carbon để có thể đáp ứng ứng được tốt nhất các đặc tính môi chất, môi trường hoạt động, áp lực và nhiệt độ khác nhau của từng hệ thống làm việc.

Hình ảnh tham khảo van xẻng đầu khí nén

Van xẻng điều khiển bằng khí nén hiện đang được XNK HT nhập khẩu trực tiếp từ nhiều thương hiệu nổi tiếng của các nước có nền công nghiệp phát triển như Hàn Quốc, Đài Loan, Nhật Bản, Malaysia,.. được sản xuất trên dây chuyền hiện đại cam kết sản phẩm đạt chất lượng cao, được kiểm định nghiêm ngặt.

Van xẻng đầu khí nén được phân chia theo chất liệu cấu tạo thành 3 dòng van cơ bản như:

• Van xẻng thân gang đĩa inox đầu khí nén
• Van cổng dao điều khiển khí nén inox
• Van xẻng thép WCB điều khiển bằng khí nén

Chúng ta sẽ cùng tìm hiểu kỹ hơn các dạng van này phần dưới đây nhé.

Các dòng van xẻng điều khiển bằng khí nén tiêu biểu

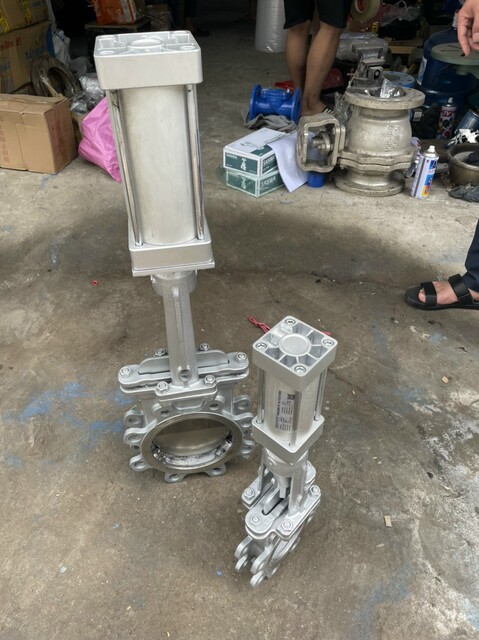

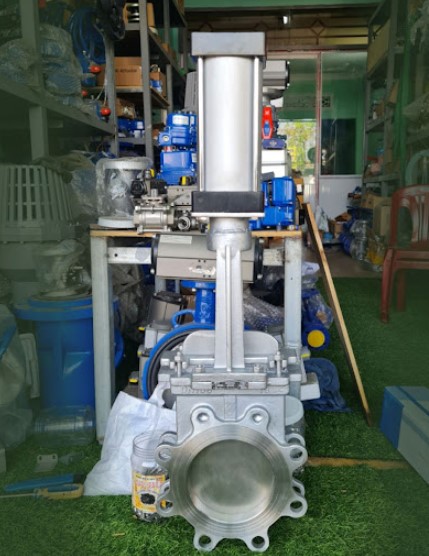

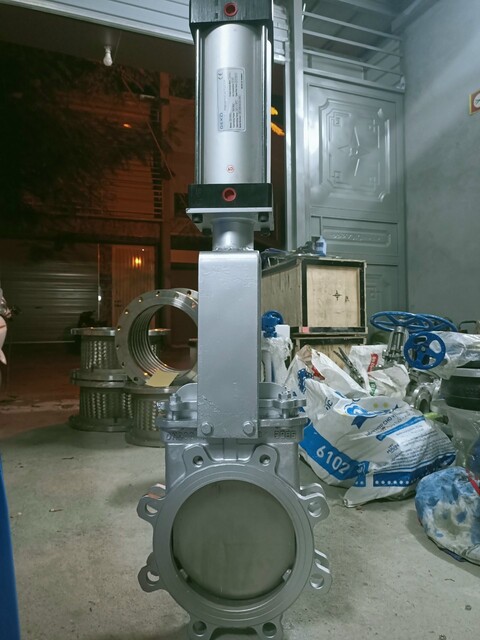

Van dao điều khiển khí nén SS304, SS316

Van dao điều khiển khí nén được đúc hoàn toàn từ chất liệu inox 304 hoặc inox 316 là vật liệu có độ cao cấp nhất tạo cho van dao khí nén có khả năng làm việc ưu việt hơn hẳn so với gang hay thép, ứng dụng hầu hết các môi trường hiện nay và thích hợp cho tất cả các điều kiện dù là khắc nghiệt nhất.

Mặt khác, inox lại cực kì an toàn và dễ dàng vệ sinh sạch sẽ nên van xẻng đầu khí nén bằng inox được tin cậy và ứng dụng rộng rãi trong các môi trường hệ thống yêu cầu độ vệ sinh an toàn cao như công nghiệp sản xuất thực phẩm, thiết bị y tế, dược phẩm,…

Xem thêm: van xẻng inox 304 khí nén

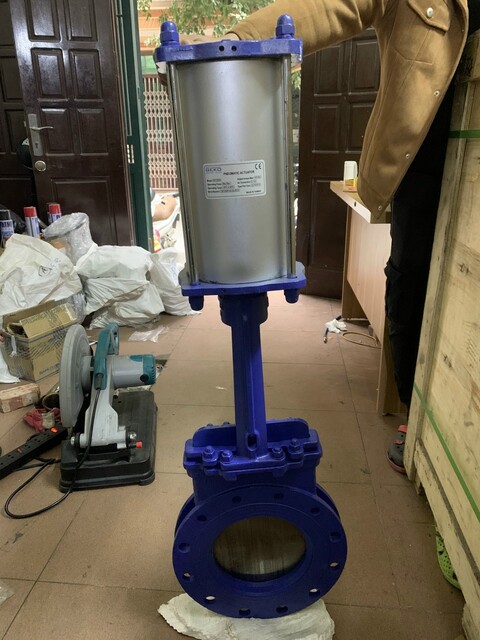

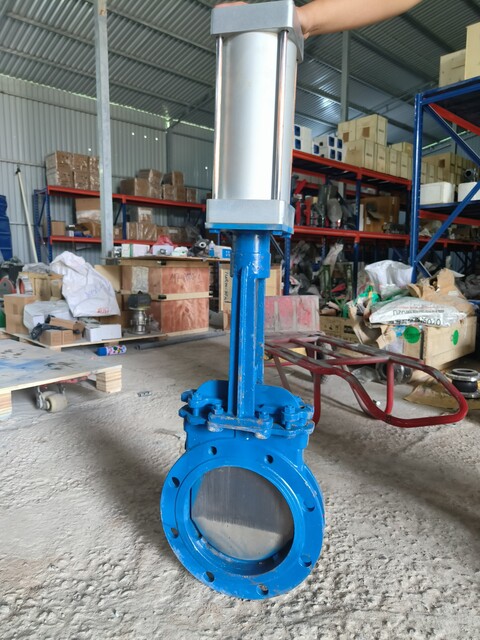

Van xẻng điều khiển khí nén thân gang đĩa inox

Gang được sử dụng để gia công chế tạo nên van xẻng đầu khí nén kết hợp với inox đúc đĩa dao được đánh giá là một dòng sản phẩm có khả năng thích ứng hiệu quả cho nhiều môi trường lưu chất nhất là những ứng dụng đòi hỏi có độ bền cao, áp lực và nhiệt độ ở mức thông dụng.

Điểm mạnh ở van xẻng điều khiển bằng khí nén thân gang đĩa inox là chúng có giá thành rẻ, phù hợp với tài chính kinh tế của nhiều người tiêu dùng hiện nay. Cùng với đó là kích thước, mẫu mã của sản phẩm này cực kì đa dạng và phong phú. Đặc biệt còn được sơn phủ toàn bộ bằng Epoxy xanh nâng cấp khả năng chống oxi hóa và tạo độ thẩm mỹ cho cao ứng dụng lắp đặt van.

Van dao thép WCB điều khiển khí nén

Van xẻng đầu khí nén được làm từ thép WCB, một vật liệu ấn tượng với người dùng bởi khả năng chịu nhiệt độ cao cực kì tốt. Chính vì thế dòng sản phẩm này có độ bền cao và khả năng hoạt động trong các môi trường lưu chất có nhiệt độ cao trên 300 độ C cực kì hiệu quả, giúp con người có thể kiểm soát hệ thống được ổn định và an toàn nhất.

Sản phẩm này có giá thành rẻ hơn so với dạng inox tuy nhiên khi sử dụng van van xẻng đầu khí nén bằng thép thì người dùng cần chú ý không nên để chúng tiếp xúc với lưu chất có tính ăn mòn cao như hóa chất, hoạt động trong môi trường chịu tác động của nước mưa và ánh sáng mặt trời có thể làm van bị oxi hóa, bong tróc bề mặt và giảm tuổi thọ đáng kể.

Cấu tạo và cơ chế hoạt động của van xẻng đầu khí nén

Cấu tạo chung của van xẻng đầu khí nén

Van xẻng điều khiển bằng khí nén được cấu tạo khá đơn giản, bao gồm các bộ phận sau:

Thân van dao

Thân van xẻng đầu khí nén được sản xuất từ các chất liệu tuyển chọn có độ bền bỉ và chắc chắc cao như SUS304, SUS316, thép WCB, gang cầu sơn phủ Epoxy không chỉ giúp tăng tính thẩm mỹ cao cho sản phẩm mà còn nâng cấp khả năng chống chịu ăn mòn trong nhiều điều kiện làm việc.

Thân van là khung sườn liên kết tất cả các chi tiết để tạo thành một sản phẩm hoàn chỉnh. Đây cũng là nơi liên kết với ống dẫn và là đường dẫn cho lưu chất lưu thông.

Trục van

Bộ phận trung gian giữa thân van dao với bộ điều khiển khí nén, phần trên giữ cố định cho xy lanh bằng các bulong – đai ốc, tạo cấu trúc thân van chắc chắn nhất. Trục van thiết kế để chứa đựng đĩa dao khi chúng co rút lên mở đường ống. Được sản xuất bằng thép hoặc inox tùy từng dòng loại. Có độ cứng cao và chịu áp lực tốt.

Đĩa dao

Đĩa van của van xẻng được thiết kế dạng miếng kim loại hình chữ nhật và phần rìa được chế tạo có độ bén nhất định. Khi trượt bên trong thân theo sự điều khiển của bộ khí nén thì chúng có khả năng cắt dòng chảy cực mượt và có độ kín cao với những lưu chất dạng đặc biệt như bột giấy, dầu nhớt, xi măng,…

Đĩa dao tiếp xúc trực tiếp với lưu chất trong thời gian dài và chịu áp lực, nhiệt độ lớn nên được sản xuất chủ yếu từ chất liệu thép không gỉ chống oxi hóa, có độ bền cao.

Gioăng kín

Hoặc cũng có thể gọi là vòng đệm, bộ phận được lắp đặt vào vị trí tiếp giáp giữa thân van với đĩa dao nhằm tạo độ kín khi đóng và giúp giảm ma sát mài mòn đĩa cũng như ngăn ngừa rò rỉ lưu chất qua van. Gioăng kín thường bằng cao su PTFE hoặc EPDM có khả năng chịu nhiệt độ và chống ăn mòn.

Mặt kết nối

Phần rìa ngoài của thân van chính là mặt kết nối, được sử dụng để liên kết với ống dẫn thông qua các bulong và đai ốc, thuận tiện cho việc lắp đặt và tối ưu không gian tốt nhất bằng việc hẹp giữa 2 ống dẫn.

Bộ điều khiển khí nén

Đây được xem là bộ não, bộ phận quan trọng nhất của van xẻng đầu khí nén, chúng tiếp nhận áp lực khí từ máy nén khí để truyền vào bên trong để làm cho piston chuyển động lên xuống tạo thành động năng làm dịch chuyển đĩa dao bên dưới thân van.

Bộ xy lanh khí nén được sản xuất theo tiêu chuẩn IP67 có chất liệu bằng hợp kim nhôm bền bỉ, chắc chắn cao, chống thấm nước, kháng oxi hóa có thể làm việc đa dạng môi trường kể cả ngoài trời.

Bên trong bộ điều khiển khí nén là nhiều các thành phần, chi tiết như sau:

• Piston khí nén: hiểu đơn giản là một trụ thẳng có chứa khí nén và piston có thể di chuyển linh hoạt khi có khí nén đi vào theo chiều thẳng đứng lên xuống kéo theo đĩa van nâng lên hoặc hạ xuống cùng chiều.
• Van điện từ khí nén: có tên tiếng Anh là Solenoid valve, có khả năng điều tiết luồng khí nén vào và ra khỏi piston, tham gia trực tiếp vào quá trình hoạt động của van, hỗ trợ đẩy piston lên hoặc xuống.
• Lò xo: lò xo có độ đàn hồi cao được lắp đặt bên trong bộ truyền động để giúp cho piston có thể trở vị trí đóng nhanh chóng khi ngừng ngừng cấp khí.

Nguyên lý hoạt động của van dao điều khiển khí nén

Van xẻng đầu khí nén chỉ hoạt động khi được cung cấp nguồn khí nén đáp ứng đủ tiêu chuẩn theo thông số kỹ thuật. Mô tả quá trình đóng mở của van dao khí nén như sau:

Khí nén từ máy nén khi đi vào bên trong xy lanh khí nén, với áp suất khí lớn chúng làm cho piston bên trong bị đẩy lên cao đồng thời đĩa dao được gắn kết trực tiếp với piston này cũng được nâng lên, mở ra khoảng trống bên trong đường ống cho phép dòng chảy lưu chất tự do di chuyển. Đây cũng chính là chu trình mở van.

Ngược lại thì khi ngắt nguồn khí nén, piston không bị giữ lại bởi áp lực khí, lò xo bên trong xy lanh có độ đàn hồi vốn cao sẽ đẩy mạnh piston đi xuống khiến cho đĩa dao cũng bị đóng sập xuống đáy van một cách nhanh chóng, ngăn chặn hoàn toàn dòng chảy.

Với đĩa dao sắc lẹm, điều khiển bằng áp suất khí nén mạnh mẽ giúp cho van xẻng đầu khí nén hoạt động mượt mà trơn tru trong các hệ thống vận chuyển chất lỏng có độ nhớt, sệt như bùn, bột giấy,..tại các khu vực nguy hiểm hoặc địa hình phức tạp.

Ưu nhược và ứng dụng của van xẻng đầu khí nén

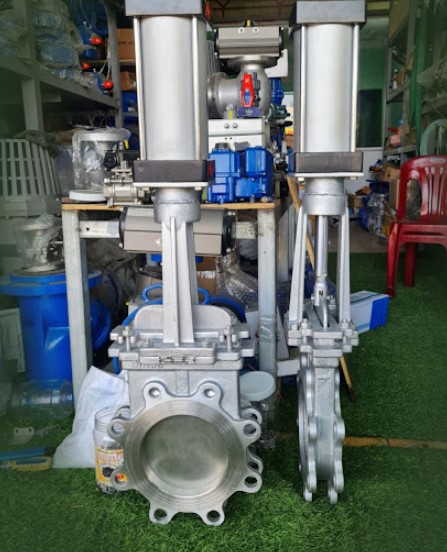

Ưu điểm nổi bật của van xẻng đầu khí nén

• Van xẻng đầu khí nén có thể hoạt động với liên tục với lưu lượng lớn, điều khiển tự động không cần phải trực tiếp điều hành bằng sức người như dạng tay quay.
• Cấu tạo đơn giản nên dễ bảo trì và sửa chữa khi có hư hỏng
• Cấu trúc liên kết trong thân chắc chắn, bền bỉ, có thể tháo rời từng chi tiết để thay thế, tối ưu chi phí vận hành
• Bộ điều khiển khí nén sản xuất theo công nghệ hiện đại, chống thấm nước, kháng bụi, không nhiễm từ
• Đóng mở đường ống trơn mượt, ngắt dòng chảy áp lực lớn đơn giản, có độ chính xác và kín cao
• Kết nối với hệ thống điều khiển thông minh, giao tiếp thông qua tín hiệu analog 4-20mA cho phép điều chỉnh, quản lý đơn giản từ phòng điều hành, kiểm soát cùng lúc nhiều thiết bị tối ưu hóa thời gian và nhân công.
• Cho phép lắp đặt trên đường ống cao, khu vực nguy hiểm hoặc địa hình phức tạp khó khăn cho sự có mặt của con người thường xuyên.
• Sử dụng van xẻng đầu khí nén đảm bảo an toàn cho người lao động, hoạt động ổn định ít xảy ra tình trạng chập mạch, hư hỏng như van điều khiển bằng điện.
• Tuổi thọ sử dụng lâu dài, được bảo hành tại XNK HT lên tới 12 tháng
• Sản xuất van xẻng đầu khí nén đa dạng mẫu mã, kích thước cùng chất liệu có thể đáp ứng tốt nhất các yêu cầu sử dụng của người dùng hiện nay.
• Trọng lượng nhẹ cùng thiết kế gọn gàng, tối ưu không gian, không tạo áp lực nhiều cho đường ống.
• Thiết kế đĩa dao cách ly với lưu chất khi mở, không cản trở dòng chảy cũng như áp suất không bị tổn thất khi qua van.

Hạn chế cần lưu ý của van xẻng điều khiển bằng khí nén

• Không sử dụng van xẻng đầu khí nén trong hệ thống đòi hỏi điều tiết lưu chất với lưu lượng nhỏ.
• Đối với mỗi dòng chất liệu có mức chịu áp lực, nhiệt độ và tính ăn mòn khác nhau, cần lưu ý và sử dụng phù hợp tránh dẫn đến trường hợp van bị oxi hóa, ăn mòn làm giảm tuổi thọ, hiệu suất hoạt động.
• Cần được cung cấp khí nén liên tục trong quá trình làm việc
• Cần nắm vững thông số kỹ thuật của hệ thống và thiết bị, không sử dụng vượt quá hạn mức an toàn, lưu ý tính ăn mòn của môi chất.
• Giá thành của van dao điều khiển khí nén thường cao hơn so với dạng van xẻng tay quay truyền thống.

Ứng dụng công nghiệp của van xẻng đầu khí nén

Với những ưu điểm vượt trội cùng nhiều tính năng thông minh hiện nay van xẻng đầu khí nén đang được lắp đặt sử dụng trong nhiều hệ thống của nhiều ngành nghề, lĩnh vực như:

• Ngành công nghiệp giấy: Van xẻng đầu khí nén được sử dụng để điều khiển dòng chảy của bột giấy, hóa chất, nước trong quá trình sản xuất giấy.
• Ngành công nghiệp năng lượng: ứng dụng trong các nhà máy nhiệt điện, lọc hóa dầu, thủy điện để điều khiển dòng chảy của hơi nước, dầu và các chất lỏng khác.
• Ngành công nghiệp thực phẩm: Van được sử dụng trong các nhà máy chế biến thực phẩm để kiểm soát sự ổn định hệ thống, đóng hoặc mở đường ống cho nguyên nhiên liệu sản xuất rượu bia, sữa, nước ngọt và các sản phẩm thực phẩm khác.
• Ngành công nghiệp xây dựng: Van xẻng đầu khí nén lắp đặt trong các hệ thống bơm bê tông, bơm vữa để điều khiển dòng chảy của vật liệu xây dựng.
• Ngành công nghiệp luyện kim: Điều khiển dòng chảy của kim loại nóng chảy và kiểm soát hệ thống ổn định.
• Ngành công nghiệp dệt may: Điều khiển dòng chảy của hóa chất nhuộm và các chất phụ gia quan trọng trong công nghệ may mặc.
• Ngành công nghiệp ô tô: đóng mở dòng chảy nhiên liệu và các chất lỏng làm mát.
• Ngành công nghiệp hóa chất: sử dụng để điều khiển các chất lỏng có tính ăn mòn cao như hóa chất, kiềm, bazo hoặc có nhiệt độ cao hoặc áp suất lớn.
• Ngành xử lý nước thải: van xẻng đầu khí nén đóng vai trò quan trọng trong việc điều khiển dòng chảy của nước thải, bùn và các chất rắn lơ lửng trong quá trình xử lý nước thải, chất thải công nghiệp.

Hướng dẫn bảo trì van xẻng đầu khí nén đúng kỹ thuật

Việc bảo dưỡng van xẻng đầu khí nén trong quá trình hoạt động là điều bắt buộc và cần thiết để đảm bảo hiệu suất và tuổi thọ sử dụng dài lâu.

Vậy cách bảo dưỡng van dao điều khiển khí nén đúng kỹ thuật như thế nào thì chúng ta cần thực hiện như sau:

Thường xuyên kiểm tra chất lượng làm việc của van trên đường ống

Vệ sinh làm sạch van xẻng đầu khí nén để loại bỏ các bụi bẩn và cặn bám dính bên trong van có thể làm tắc nghẽn đường ống, giảm hiệu suất hoạt động.

Sử dụng các dầu mỡ, nhớt động cơ để bôi trơn các khớp, trục và bộ phận kết nối cho van xẻng điều khiển bằng khí nén giúp chúng được bảo vệ chống oxi hóa và giảm ma sát tối đa khi hoạt động.

Kiểm tra tổng quát toàn bộ thân van, bộ xy lanh khí nén nếu như phát hiện có bộ phận nào hư hỏng cần lập tức thay mới.

Kiểm tra các thông số kỹ thuật của hệ thống như áp suất, nhiệt độ có phù hợp và không bị quá áp để đảm bảo hoạt động chính xác và an toàn nhất.

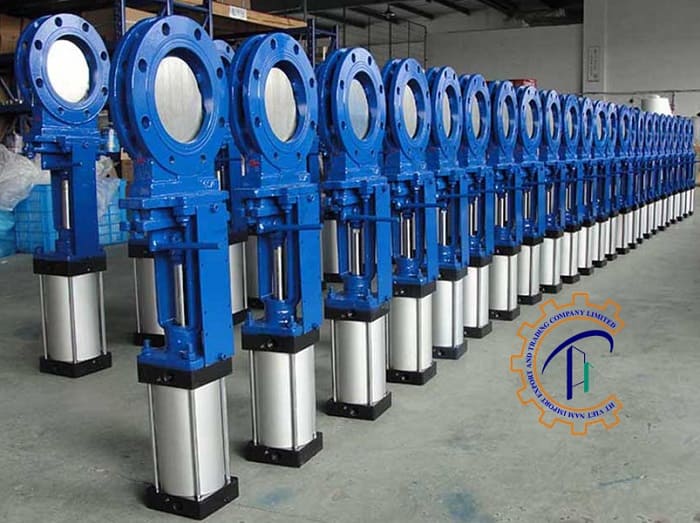

Đơn vị cung cấp van xẻng đầu khí nén uy tín, hàng đầu tại Việt Nam

Công ty TNHH Thương Mại và Xuất Nhập Khẩu HT Việt Nam là đơn vị phân phối chính thức của các dòng van xẻng đầu khí nén chất lượng cao trên thị trường hiện nay có nguồn gốc xuất xứ từ các hãng nổi tiếng của Malaysia, Hàn Quốc, Đài Loan, Nhật Bản,…được kiểm định đầy đủ và có giấy chứng nhận chất lượng CO-CQ uy tín.

Nếu còn gì thắc mắc hoặc quý khách hàng muốn biết được chính xác giá thành sản phẩm van xẻng đầu khí nén tại thời điểm mua hàng thì vui lòng liên hệ trực tiếp với chúng tôi qua Hotline để được hỗ trợ và tư vấn trực tiếp tốt nhất. Hoặc cung cấp Catalogue tham khảo.
