Van hơi chữ ngã

Tại sao lại gọi là van hơi chữ ngã? Van hơi chữ ngã có chức năng gì? Được cấu tạo từ những bộ phận nào và chúng hoạt động trong hệ thống như thế nào? Cách lựa chọn và sử dụng van cầu hơi chữ ngã phù hợp hiệu quả nhất? Và có thể mua van hơi chữ ngã chính hãng ở đâu? Giá bao nhiêu?

Để có thể giải đáp tất tần tật những câu hỏi, thắc mắc của quý khách hàng một cách chi tiết nhất thì các chuyên viên kỹ thuật của XNK HT đã tổng hợp toàn bộ các thông tin kỹ thuật cần thiết nhất trong bài viết dưới đây. Cùng tìm hiểu nhé với chúng tôi nhé!

Van hơi chữ ngã là gì

Van hơi chữ ngã hay van cầu hơi chữ ngã là tên gọi của một thiết bị van công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng cung cấp hoặc dẫn truyền hơi nóng, hơi nước, khí gas, hóa chất,…Vì thế chúng còn được gọi hơi cái tên là van lò hơi hay van hơi nóng.

Sở dĩ có tên gọi van hơi chữ ngã là bởi vì dựa trên hình dáng thiết kế của chúng, ngoài ra van hơi còn có dạng bầu, được gọi là van cầu bầu cũng có chung chức năng và nhiệm vụ, thiết kế khác nhau sẽ tạo được nhiều khả năng ứng dụng linh hoạt và hiệu quả hơn cho các yêu cầu hệ thống đa dạng.

Đặc biệt, van hơi chữ ngã có chu trình đóng mở khá ngắn do thiết kế kích thước đĩa van rút ngắn nhiều lần và tiếp xúc với lưu chất theo chiều ngang làm giảm tối đa sự bào mòn của lưu chất, tạo độ kín đáo cao nhất có thể, chống rò rỉ lưu chất tốt nhất.

Van cầu hơi chữ ngã cũng được điều khiển đơn giản thông qua 2 phương thức truyền động là cơ năng (tay quay) và tự động hóa (điều khiển điện hoặc khí nén), ở mỗi dạng sẽ có những điểm mạnh và điểm hạn chế riêng nhưng được ưa chuộng theo từng yêu cầu và môi trường, sẽ được giới thiệu chi tiết ở phần sau.

Van hơi chữ ngã được sản xuất trên dây chuyền hiện đại của nhiều thương hiệu nổi tiếng trên toàn thế giới, được kiểm nghiệm chất lượng nghiêm ngặt . Người sử dụng có thể tìm hiểu và lựa chọn một số hãng sản xuất đang được nhiều quý khách hàng tin tưởng và ưa chuộng nhất hiện nay như:

• Van cầu hơi chữ ngã Samwoo
• Van hơi chữ ngã JMV
• Van hơi chữ ngã Wonil
• Van hơi chữ ngã JS
• Van cầu hơi nóng Kitz
• Van cầu hơi nóng Joeun
• Van hơi chữ ngã Jaki

Tìm hiểu thêm sản phẩm >>> van cầu nối ren.

Cấu tạo của van hơi chữ ngã và nguyên lý hoạt động

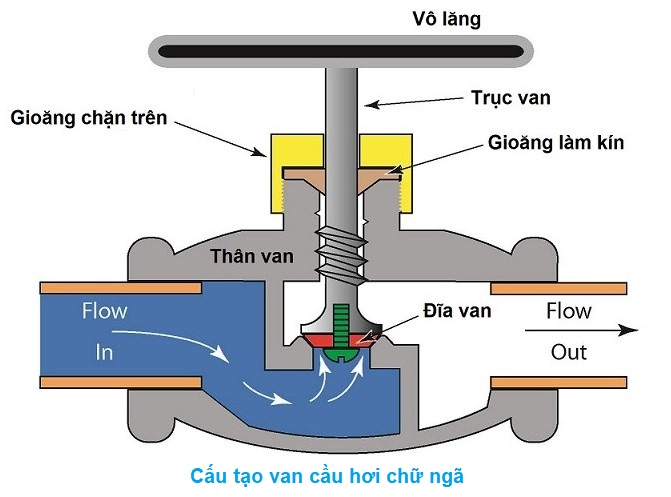

Các thành phần cấu tạo của van hơi chữ ngã

Thân van

Thân van hơi chữ ngã có cấu trúc chắc chắn, được đúc chế tạo từ nhiều vật liệu cao cấp như gang, thép, inox hoặc đồng. Sản xuất nhiều kích cỡ từ DN15 đến DN600 với kiểu kết nối ren hoặc mặt bích đa dạng, cho phép liên kết linh hoạt với nhiều dạng ống dẫn, đảm bảo tính chắc chắn, chống rò rỉ lưu chất.

Thân van cũng là bộ phận có kích thước lớn nhất, chứa đựng toàn bộ các chi tiết còn lại, bảo vệ chúng an toàn khỏi các tác động của môi trường và cũng là nơi mà lưu chất đi qua và chống chịu các áp suất của lưu chất tác dụng.

Trục van

Trục van cầu chính là một bộ phận trung gian liên kết quan trọng của bộ điều khiển với đĩa van, có thiết kế tiện ren xoắn hỗ trợ truyền động lực mô men xoắn để đóng mở đường ống. Do phải chịu ma sát mài mòn mạnh từ quá trình hoạt động cùng với áp lực từ lưu chất, tác động mạnh mẽ từ môi trường.

Vì thế trục van được sản xuất từ thép không gỉ có khả năng chống chịu oxi hóa tốt nhất, có độ cứng cáp, bền bỉ chịu lực.

Đĩa van

Đĩa van lắp đặt bên trong thân, nằm ở vị trí giữa thân gấp khúc, kết hợp với ghế van để tạo vách ngăn ngăn chặn hoặc mở ra dòng chảy lưu chất trong đường ống theo sự chỉ dẫn của bộ điều khiển thông qua trục van.

Đĩa van tiếp xúc trực diện với dòng chảy lưu chất, phải tiếp nhận áp lực lớn và sự ăn mòn mạnh của các chất lỏng, khí hoặc hơi trong suốt quá trình hoạt động nên chúng được sản xuất từ inox hoặc gang bọc PTFE, thiết kế dạng nút chai hoặc côn nằm ngang giảm tối đa sự mài mòn tốt nhất.

Gioăng kín

Hay còn gọi lại đệm kín, được sản xuất từ nhựa PTFE hoặc EPDM có đặc tính dẻo dai, chịu nhiệt, chống oxi hóa vô cùng phù hợp, cung cấp khả năng làm việc hiệu quả cho bộ phận này trong nhiều điều kiện môi trường từ thông dụng tới khắc nghiệt nhất.

Vòng đệm được lắp đặt vào vị trí giữa các bộ phận bên trong van nhằm tạo độ kín, chống rò rỉ qua van hoặc ra ngoài môi trường gây ô nhiễm.

Bộ điều khiển

Van hơi chữ ngã được điều khiển bằng kiểu cơ năng truyền thống là phổ biến nhất, có dạng thiết kế tay quay tròn như vô lăng sử dụng sức người để vận hành khá đơn giản và có thể áp dụng cho nhiều kích thước đường ống, các hệ thống yêu cầu làm việc với tần suất không quá lớn.

Hoặc cũng có thể thay thế và lựa chọn bộ điều khiển thông minh dạng điện hoặc khí nén có khả năng hoạt động tự động, điều khiển từ xa, quản lý chặt chẽ bằng các thiết bị hoặc tủ điều khiển trung tâm cực nhanh chóng và chính xác, tiết kiệm công sức lao động, thời gian và chi phí nhân công.

Nắp van

Bộ phận chịu trách nhiệm làm kín phần thân van, được lắp đặt bao quanh lấy trục van và kết nối với phần thân thông qua các bulong – đai ốc, có thể tháo dỡ cực nhanh chóng để vệ sinh, kiểm tra các chi tiết bên trong và bảo dưỡng chúng. Có chất liệu tương tự với thân van, có độ cứng chống nứt vỡ.

Ngoài ra thì còn có nhiều thành phần chi tiết khác như bulong, đai ốc, ốc vặn, ốc siết…có chức năng liên kết và cố định chắc chắn cho các thành phần khác tạo thành cấu trúc sản phẩm hoàn chỉnh.

Cách van hơi chữ ngã hoạt động trong hệ thống

Cơ chế hoạt động của van cầu hơi chữ ngã khá đơn giản, dựa trên nguyên lý điều khiển cơ học, với sự tác động lên tay van và được truyền xuống trục van tạo lực mô men xoắn dể điều chỉnh đĩa van nâng lên – hạ xuống tạo khe hở tương ứng theo tác dụng lực điều tiết dòng chảy lưu lượng lưu chất đi qua van.

Tay van được tác động theo chiều từ phải sang trái, quay nhiều vòng để mở van, đến khi không thể xoay tay quay được nữa thì có thể hiểu là van hơi chữ ngã đã được mở hoàn toàn. Đĩa van và ghế van được cách xa nhau tạo thành một khoảng trống nhỏ cho lưu chất được đi qua van tự do.

Ngược lại, khi chúng ta xoay tay quay theo chiều kim đồng hồ nhiều vòng, đĩa van kết nối với phần dưới trục van bị ấn xuống theo lực truyền và hạ  từ từ xuống ghế van để đóng chặt đường ống, ngăn cản hoàn toàn dòng chảy, có độ kín cao chống rò rỉ lưu chất hiệu quả.

Các dòng van hơi chữ ngã hiện nay

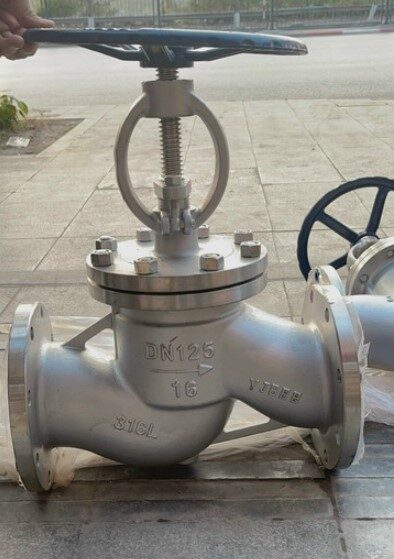

Van cầu hơi chữ ngã tay quay

Van hơi chữ ngã tay quay là dòng van cầu được kết hợp với bộ điều khiển có dạng truyền thống, có dạng thiết kế tay van tròn như vô lăng tiếp nhận lực tác động từ con người để vận hành, tạo các sự thay đổi cho các chi tiết bên trong thân van một cách dễ dàng và đáp ứng tốt các yêu cầu điều tiết, sử dụng khác nhau.

Với việc chỉ dẫn cụ thể chi tiết in trên tay quay, người điều hành dựa vào đó tùy chỉnh theo nhu cầu sử dụng. Thiết kế tối ưu sức lao động đáng kể, có thể lắp đặt với nhiều kích thước đường ống, thông dụng cho các hệ thống có tần suất làm việc thấp, không yêu cầu quá cao về độ chính xác. Cùng với đó là giá thành của dòng sản phẩm này cũng rẻ nhất trong 3 phương thức truyền động, phù hợp với nhiều đối tượng khách hàng.

Van hơi chữ ngã điều khiển điện

Van cầu hơi nóng điều khiển điện là dạng van được điều khiển bằng bộ truyền động điện thông minh giúp cho sản phẩm này có khả năng vận hành hoàn toàn tự động mang đến nhiều lợi ích to lớn cho người dùng cũng như hệ thống lắp đặt như:

• Giảm thiểu sự can thiệp từ con người và tiết kiệm được đáng kể sức lao động
• Tối ưu hóa thời gian
• Quản lý hệ thống chặt chẽ hơn, điều chỉnh sản xuất phù hợp nâng cao năng suất
• Bộ điều khiển điện sử dụng điện năng đa dạng 24V, 200V hoặc 380V phù hợp với nhiều hệ thống công nghiệp tự động, tiết kiệm năng lượng đồng thời còn được trang bị khả năng chống cháy nổ rất an toàn

=> Tóm lại, van hơi chữ ngã động cơ điện là kết quả của quá trình nghiên cứu sáng tạo không ngừng của nhà sản xuất đem đến giải pháp hoàn hảo cho các ứng dụng trong thời kì công nghiệp phát triển mạnh mẽ, đòi hỏi các yêu cầu đa dạng và cao cấp có độ chính xác, nhanh chóng. Thế nhưng giá thành của dòng sản phẩm này rất phù hợp, dễ dàng tiếp cận trên thị trường và được thiết kế nhiều kích thước, mẫu mã đa dạng.

Van hơi chữ ngã điều khiển khí nén

Van cầu hơi chữ ngã điều khiển khí nén hay Globe valve Pneumatic Control, cũng là một dạng van tự động hóa được điều khiển bằng khí nén mang đến khả năng vận hành vượt trội hơn, áp dụng khí nén có áp lực tiêu chuẩn 3-8bar chỉ mất chưa đầy 1s để đóng mở van, điều tiết lưu lượng chất lỏng, hơi, khí bên trong đường ống đảm bảo độ chính xác cao nhất, là một lựa chọn phù hợp nhất cho hệ thống đòi hỏi đóng mở cực nhanh.

Không chỉ vậy, bộ Pneumatic actuator được sản xuất đạt tiêu chuẩn IP67 có khả năng kháng nước, kháng bụi cùng với thân van hơi chữ ngã có độ cứng, bền bỉ bởi cấu tạo từ các vật liệu cao cấp nhất giúp cho chúng có khả năng ứng dụng đa dạng môi trường nhất hiện nay, từ thông dụng tới khắc nghiệt kể cả có nhiệt độ cao, áp suất lớn. Tuổi thọ sử dụng dài lâu, ít gặp các trục trặc, không chập cháy như dạng điều khiển điện.

Các dòng van cầu hơi chữ ngã được sản xuất chủ yếu từ các chất liệu chính là:

• Van cầu hơi gang

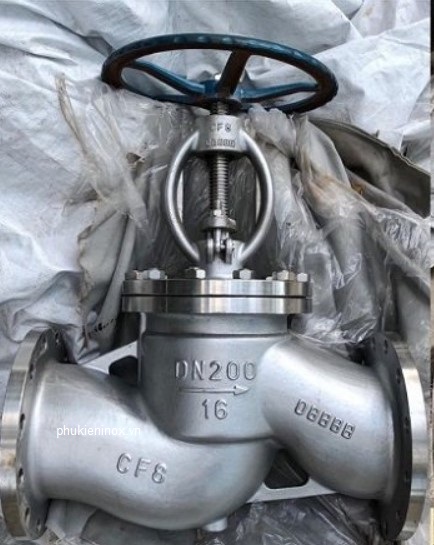

• Van chữ ngã inox
• Van cầu hơi nóng thép WCB

Xem thêm:  Van cầu đồng

Ưu nhược điểm của van cầu hơi chữ ngã

Ưu điểm của van cầu hơi chữ ngã

• Van hơi chữ ngã được sản xuất từ nhiều chất liệu khác nhau giúp cho thiết bị có khả năng làm việc trong nhiều môi trường hệ thống
• Thiết kế van độc đáo, thông minh tạo khả năng điều tiết lưu chất cực kì chính xác.
• Khả năng kiểm soát áp suất an toàn và lưu lượng ổn định của van cầu hơi chữ ngã được đánh giá cao hơn các dạng van cổng hay van bướm.
• Không chỉ có thể điều tiết được lưu lượng của chất lỏng mà van cầu là dạng van chuyên dụng dành cho hơi nóng, khí nén, khí gas vì có độ kín cao.
• Dải kích cỡ sản xuất của van hơi chữ ngã trải dài từ DN15 đến DN600 có thể lắp đặt cho nhiều kích thước đường ống lớn nhỏ trên thị trường
• Cấu trúc van hơi chữ ngã chắc chắn, thân van cứng cáp chịu áp lực cao, bền bỉ chống va đập vật lý hiệu quả
• Chu trình đóng mở van cầu hơi chữ ngã nhanh chóng nhờ thiết kế khoảng cách đĩa van tới nắp thân van rút ngắn đáng kể.
• Đĩa van cầu hơi nằm ngang không chỉ có thể giảm tối đa sự mài mòn từ lưu chất mà còn tạo độ kín cực kì tốt.
• Van được sản xuất trên dây chuyền hiện đại, được áp dụng các công nghệ tiên tiến nhất đảm bảo có chất lượng cao, ít gặp các trục trặc hư hỏng trong quá trình sử dụng.
• Van hơi chữ ngã có giá thành tốt tại XNK HT bởi chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất.

Nhược điểm của van hơi chữ ngã

• Với các kích thước lớn, van hơi chữ ngã có trọng lượng khá nặng
• Cấu tạo van cầu hơi nóng khá nhiều chi tiết nên khi vệ sinh bảo dưỡng cần nhiều thời gian, công sức
• Giá thành van hơi chữ ngã cũng thường cao hơn so với các dạng van khác có cùng kích cỡ

Một số lưu ý khi lựa chọn van cầu hơi chữ ngã

Để có thể lựa chọn được một van hơi chữ ngã phù hợp nhất với hệ thống và kinh tế cá nhân thì không phải khách hàng nào cũng có thể hiểu rõ và nắm bắt được. Chính vì thế với kinh nghiệm lâu năm trong lĩnh vực và dựa vào việc chọn lọc các phản hồi đánh giá từ người mua hàng chúng tôi xin được lưu ý cho các bạn một số các tiêu chí quan trọng như sau:

• Lưu ý về kích thước, lựa chọn dựa trên thực tế kích cỡ đường ống cần lắp đặt, đo đạc chính xác nhất
• Lưu ý về chất liệu của van hơi nóng dựa trên môi trường sử dụng, lưu chất bên trong đường ống
• Lưu ý về các thông số kỹ thuật của hệ thống, lựa chọn van hơi chữ ngã có thông số kỹ thuật đáp ứng tốt hơn hoặc phải ngang bằng để không xảy ra các tình trạng quá mức giới hạn cho phép.
• Lưu ý về kiểu kết nối, chọn mặt kết nối phù hợp dựa trên tiêu chuẩn sản xuất và kích thước, mức độ kín chống rò rỉ, chịu áp suất.
• Lưu ý các thương hiệu sản xuất nổi tiếng, uy tín
• Lựa chọn đơn vị cung cấp hàng chính hãng.

Báo giá van cầu hơi chữ ngã tốt nhất

Vậy thông qua bài viết ”van hơi chữ ngã” chúng tôi hi vọng đã cung cấp thêm cho bạn đọc một dòng thiết bị có chức năng quan trọng trong đường ống và giúp người sử dụng có thể nắm bắt được các cấu tạo cũng như cách thức vận hành, lắp đặt đúng kỹ thuật. Đồng thời lựa chọn được dòng sản phẩm phù hợp với yêu cầu, mục đích và khả năng kinh tế.

Và nếu như hiện tại bạn đang có nhu cầu tìm kiếm và chọn mua dòng van hơi chữ ngã này có thể liên hệ trực tiếp với chúng tôi qua Hotline hoặc qua văn phòng giao dịch của Công ty TNHH Thương Mại và Xuất Nhập Khẩu HT Việt Nam để được tư vấn mua hàng tốt nhất. Báo giá miễn phí, cung cấp catalogue tham khảo.

Cam kết hàng chính hãng, chất lượng cao, đã qua kiểm định có đầy đủ tem nhãn nguồn gốc xuất xứ. Bảo hành 12 tháng và hỗ trợ đổi trả 1-1 (nếu như phát sinh lỗi từ nhà máy) tạo sự an tâm tuyệt đối cho người sử dụng trải nghiệm.
