Van điện từ inox

Tiếp nối những thông tin về van điện từ là gì, hôm nay chúng ta sẽ đi sâu vào một loại van đặc biệt được ưa chuộng trong các ứng dụng công nghiệp nhờ các tính năng ưu việt, đó là van điện từ inox.

Bài viết khái quát tất cả các kiến thức cần thiết về van điện từ inox giúp cho các bạn đọc có thể dễ dàng lựa chọn được sản phẩm ưng ý và phù hợp với hệ thống đồng thời nắm bắt được cách thức sử dụng van hiệu quả nhất.

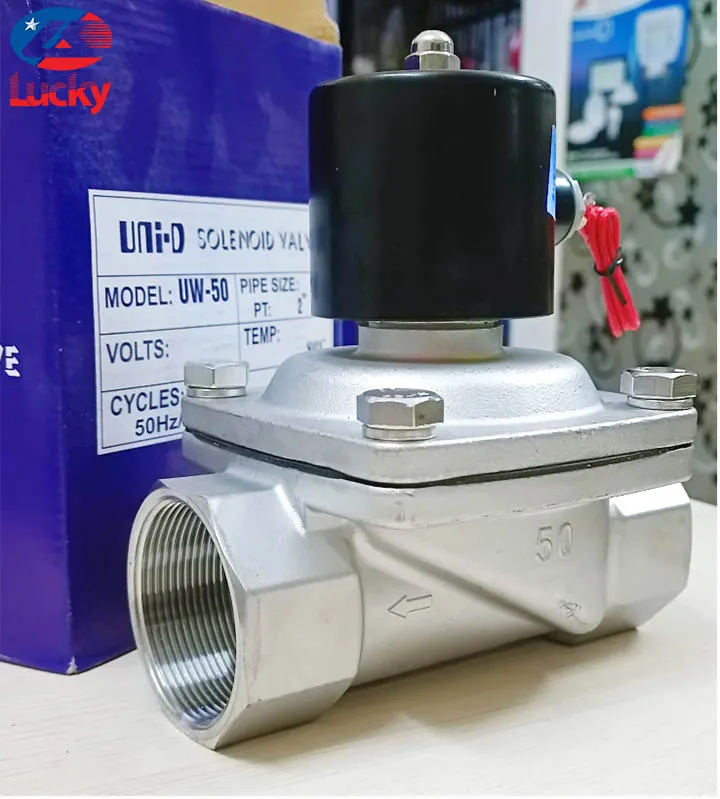

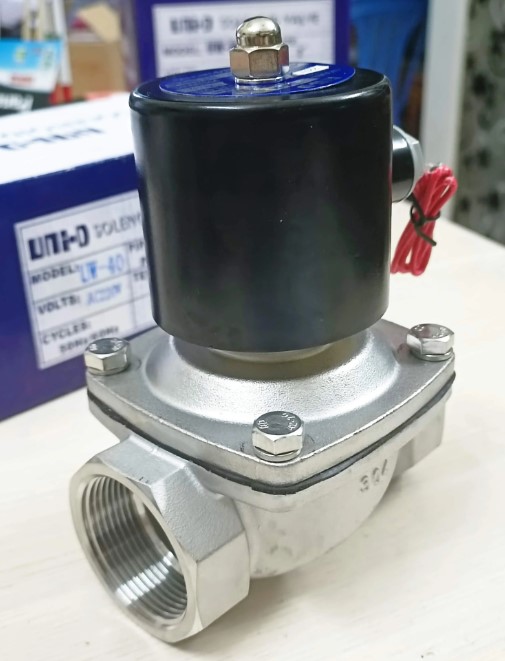

Giới thiệu chung về van điện từ inox – stainless steel solenoid valve là gì?

Van điện từ inox là một phân loại của van điện từ, được cấu tạo từ vật liệu chất lượng cao là inox (SS304, SS316, SS201) một loại thép không gỉ có khả năng chống ăn mòn, chịu nhiệt và áp suất tốt. Điều này giúp stainless stell solenoid valve hoạt động ổn định và bền bỉ trong nhiều môi trường khắc nghiệt, nơi mà các loại van làm từ gang, đồng hay nhựa không thể hoạt động hiệu quả.

Van điện từ dùng để làm gì? Van điện từ inox được sử dụng để đóng/mở, kiểm soát dòng chảy của chất lỏng, khí trong đường ống. Chúng được sử dụng trong nhiều ứng dụng khác nhau từ máy rửa chén, ô tô và hệ thống tưới tiêu, dược phẩm, làm mát chiller,…

Với việc áp dụng nguồn điện áp đa dạng gồm 12V, 24V, 110V, 220V cung cấp khả năng hoạt động tự động, thay thế con người vận hành, thực hiện quản lý và điều chỉnh hệ thống hiệu quả và an toàn hơn.

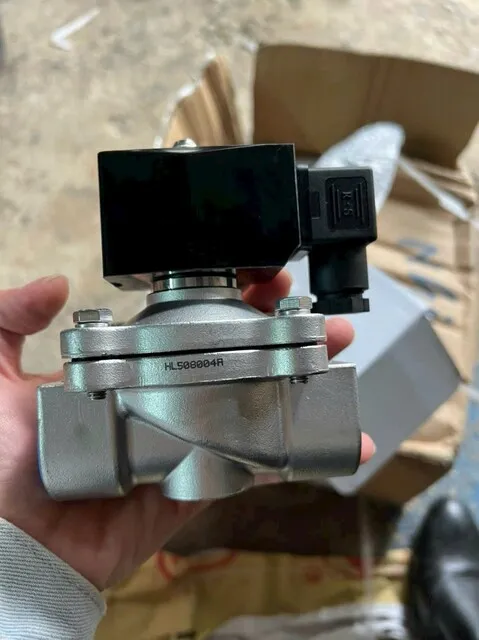

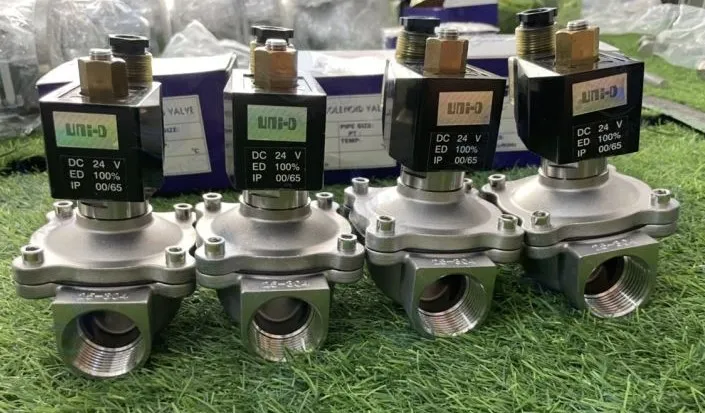

Hình ảnh thực tế van điện từ inox tại kho hàng

Xem thêm một số dòng van điện từ tiêu biểu khác như:

• Van điện từ nhựa
• Van điện từ dùng cho hóa chất
• Van điện từ gang
• Van điện từ đồng

Đặc điểm của vật liệu sản xuất van điện từ inox

Van điện từ lựa chọn chất liệu cao cấp nhất để sản xuất, inox hay còn được gọi là thép không gỉ sở hữu những đặc tính vượt trội mà ít dòng vật liệu có thể sánh được. Như là:

• Có độ cứng, độ bền cao tạo cấu trúc van chắc chắn.
• Chống ăn mòn rỉ sét tốt nhất, làm chậm quá trình lão hóa.
• Chống nhiễm từ, cách điện, chống cháy.
• Kháng bụi, chống bám dính, lắng đọng lưu chất
• Chịu được áp lực lớn, nhiệt độ cao, làm việc hiệu quả trong điều kiện khắc nghiệt
• Màu sắc trắng đẹp, bề mặt bóng mịn ma sát thấp, không cản trở dòng chảy.
• Hoạt động ổn định và êm ái, ít gây ra tiếng ồn lớn.
• Hiệu suất bền bỉ và đáng tin cậy, giảm nhu cầu bảo trì, tiết kiệm chi phí.

Như vật với các ưu điểm nêu trên thì vật liệu này cho van điện từ inox có khả năng lắp đặt và hoạt động an toàn trên rất nhiều các hệ thống có các yêu cầu sử dụng khác nhau.

Cấu tạo và cơ chế hoạt động của van điện từ inox

Cấu tạo của van điện từ inox

Van điện từ inox có cấu tạo tương tự các dòng van điện từ thông thường khác, gồm có coil điện, thân van, lò xo, đĩa van (một số loại là màng ngăn bằng cao su),… Cụ thể:

Thân van: Được làm từ thép không gỉ đúc nguyên khối có độ cứng cao, chống va đập vật lý và kháng hóa chất tốt. Là bộ phận trung tâm của van chứa màng ngăn, đĩa van, bệ van cũng như các cổng vào và ra.

Vỏ coil điện: Phần vỏ bọc bảo vệ bằng nhựa chống cháy, chịu nhiệt hoặc thép không gỉ, được sơn phủ lớp Epoxy chống thấm nước và cách điện.

Coil điện: là thành phần quan trọng của van điện từ inox, bao gồm dây đồng cách điện quấn chặt quanh một ống lõi. Khi dòng điện chạy qua cuộn dây, nó sẽ tạo ra từ trường.

Piston: Còn được gọi là lõi, là bộ phận chuyển động của van điện từ. Khi cuộn dây được cấp điện và tạo ra từ trường, piston bị hút lên trên và hạ xuống khi ngừng cấp điện do đó tạo ra hiện tượng mở/ đóng van.

Lò xo: Có nhiệm vụ đưa lõi trở về vị trí ban đầu sau khi từ trường bị loại bỏ. Thiết kế và cấu hình của lò xo lõi có thể thay đổi tùy thuộc vào hoạt động của van.

Đĩa van: Chịu trách nhiệm ngăn chặn dòng chất lỏng chảy khi van đóng. Trong một số thiết kế van điện từ, màng ngăn, ống thổi hoặc cơ chế kẹp được sử dụng thay cho đĩa để chặn dòng chảy. Tùy thuộc vào ứng dụng, chúng thường được chế tạo từ vật liệu chống ăn mòn và xói mòn ví dụ như PTFE hoặc thép không gỉ.

Nguyên lý hoạt động của van điện từ inox

Van điện từ inox hoạt động bằng cách chuyển hóa điện áp thành năng lượng từ trường làm thay đổi vị trí đĩa chặn trong van. Cụ thể:

Ban đầu khi không có điện, lò xo ấn lõi sắt cùng với màng van đóng chặt đường ống, ngăn không cho lưu chất chảy qua van.

Khi có yêu cầu mở van, chúng ta cung cấp nguồn điện cho bộ điều khiển theo dây kết nối, cuộn coil tiếp nhận và chuyển hóa thành dòng từ trường có khả năng hút piston đồng thời cả màng van đi lên theo chiều thẳng đứng, mở ra đường di chuyển cho lưu chất. Lò xo bị ép chặt vào phần nắp điều khiển.

Khi ngắt điện đồng nghĩa từ trường không tồn tại, không thể giữ piston ở vị trí mở, kèm theo lực đàn hồi của lò xo khiến cho bộ phận này trở về vị trí đóng chưa đầy 1s.

Ứng dụng của van điện từ inox

Là một sản phẩm có thiết kế nhỏ gọn nhưng khả năng kiểm soát lưu chất đường ống tuyệt vời vì thế hiện nay van điện từ inox đang rất được ưa chuộng và sử dụng rộng rãi trong các ứng dụng công nghiệp, tiêu biểu như:

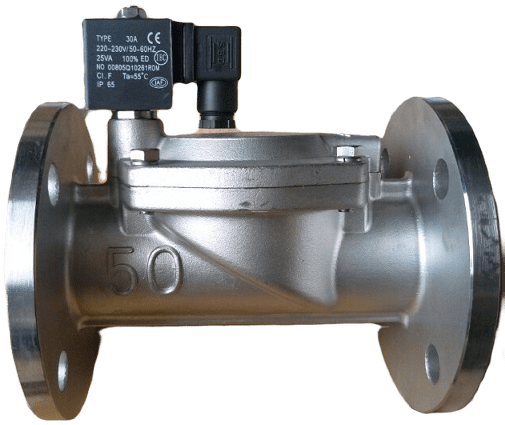

• Hệ thống lò hơi, nồi hơi, hấp, sấy, truyền nhiệt hay phòng xông hơi
• Các hệ thống phòng cháy chữa cháy
• Van điện từ inox được sử dụng cho hệ thống làm mát chiller để điều khiển luồng chất lạnh
• Các nhà máy sản xuất, chế biến thực phẩm, bánh kẹo, rượu bia, thuốc lá, nước giải khát,…
• Với tính an toàn và độ sạch sẽ cao đáp ứng tốt yêu cầu tiệt trùng sử dụng cho các hệ thống truyền dẫn chất lỏng, khí trong bệnh viện
• Lắp đặt van điện từ inox 304, inox 316 cho các hệ thống cung cấp nước nóng – lạnh, máy lọc nước trong công trình dân sinh, chung cư, khách sạn,…
• Hệ thống xử lý nước thải, hóa chất ăn mòn
• Hệ thống thủy lực, khí nén đòi hỏi tốc độ đóng mở cực nhanh, xử lý các tình huống trong quy trình sản xuất tự động

Tuy nhiên để đạt được hiệu quả tốt nhất, tiết kiệm chi phí và đảm bảo tính an toàn khi sử dụng thì người tiêu dùng cần phải lựa chọn đúng dòng van phù hợp với hệ thống.

Vậy làm sao để chọn mua được dòng van điện từ inox phù hợp thì xin mời các bạn cùng với chúng tôi đi tiếp tục tìm hiểu ở phần dưới đây nhé.

Tìm hiểu ưu điểm và nhược điểm của van điện từ inox

Ưu điểm của van điện từ inox

• Khả năng đóng mở nhanh, đáp ứng được yêu cầu thay đổi đột ngột của quá trình sản xuất.
• Hoạt động tự động thay thế con người làm việc, tiết kiệm công sức, thời gian điều khiển
• Hoạt động tiết kiệm năng lượng
• Chi phí thấp, giá thành rẻ hơn nhiều so với các dòng van điều khiển bằng điện
• Kích thước nhỏ gọn, tối ưu không gian lắp đặt
• Trọng lượng thấp, dễ vận chuyển và lắp đặt nhiều vị trí trên cao
• Cấu tạo đơn giản, kiểu kết nối linh hoạt dễ dàng lắp đặt, vận hành, bảo dưỡng và thay thế
• Có thể sử dụng với nhiều nguồn điện khác nhau và có khả năng chống cháy nổ
• Sản xuất bằng vật liệu chất lượng, chịu nhiệt độ lớn, áp suất cao đặc biệt khả năng chống ăn mòn, oxi hóa

Nhược điểm của van điện từ inox

• Cuộn coil của van dễ bị nóng khi ngâm điện lâu
• Van điện từ inox chỉ sử dụng cho mục đích đóng hoặc mở nhanh đường ống, không thể điều tiết lưu lượng đi qua van nhiều hay ít
• Đặc tính kiểm soát áp suất an toàn do đó lưu lượng đi qua van điện từ inox bị hạn chế đáng kể
• Không thể sử dụng cho các môi trường chất lỏng, khí có chứa tạp chất, hạt rắn chưa xử lý
• Hoạt động hoàn toàn dựa vào nguồn điện do đó, khi mất điện van không thể làm việc.

Hướng dẫn lắp đặt van điện từ inox đúng nhất

Trước khi tiến hành lắp đặt van điện từ inox vào trong hệ thống chúng ta cần kiểm tra tổng quát van xem chúng có bị khuyết tật hoặc hư hỏng gì không, các thông số kỹ thuật đã phù hợp hay chưa? Để có thể kịp thời khắc phục.

Lựa chọn vị trí lắp đặt phù hợp cho van điện từ inox sao cho quá trình thực hiện kiểm tra, abảo trì và thay mới diễn ra thuận tiện dễ dàng nhất

Lưu ý hướng chảy của lưu chất trong đường ống để lắp đặt chiều van đúng, tránh trường hợp sai sót gây ra các trục trặc không mong muốn.

Vệ sinh làm sạch đường ống sẽ lắp đặt cùng với van điện từ inox bằng các vòi xịt khí nén hoặc nước sạch và lau khô đảm bảo không còn các vật cản trở dòng chảy.

Thực hiện kết nối van điện từ inox cho đường ốn theo sự chỉ định trên thân van, sử dụng các phụ kiện phù hợp và đạt chuẩn như gioăng kín, đai ốc, bulong,…để làm cho mối nối đạt độ kín khít và chống rò rỉ lưu chất.

Đấu nối điện cho van theo sơ đồ mạch được cung cấp, cần thực hiện theo hướng dẫn và đảm bảo không có quá tải hay đoản mạch nào xảy ra, nên sử dụng các công tắc hoặc rơ le để kiểm soát việc đóng mở dễ dàng và an toàn hơn.

Tiến hành thử nghiệm hoạt động của van điện từ inox bằng cách cho lưu chất được tiếp cận van và cung cấp nguồn điện phù hợp. Quan sát và đáng giá xem có xuất hiện các hiện tượng kẹt, rung lắc, tiếng ồn hay rò rỉ nào xảy ra không. Nếu có cần kiểm tra toàn bộ và khắc phục sự cố.

Các loại van điện từ inox

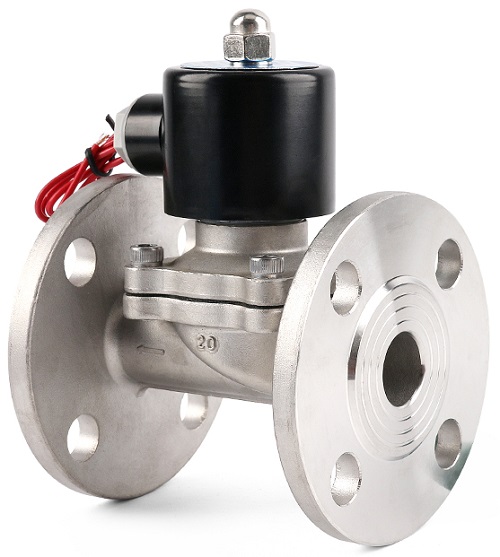

Van điện từ inox mặt bích

Van điện từ inox nối ren

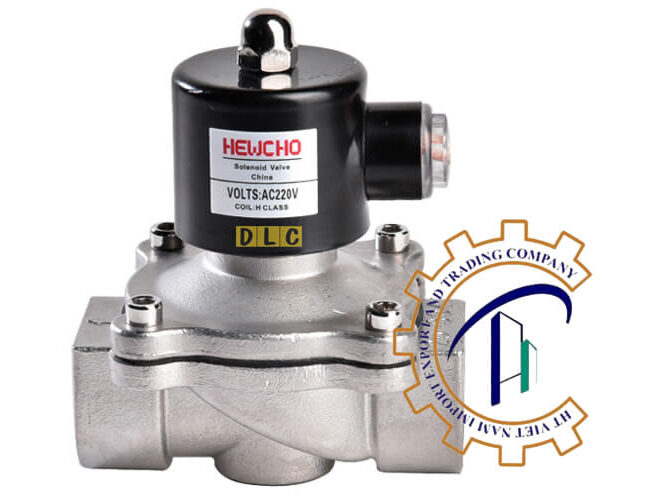

Van điện từ inox thường đóng – NC hay normal close

Đây là sản phẩm được sử dụng rộng rãi nhất hiện nay. Với cơ chế đóng mở nhanh chóng, chính xác đáng tin cậy van điện từ thường đóng được lựa chọn cho nhiều ngành công nghiệp cần đóng trong thời gian dài và thời gian đóng dài hơn thời gian mở, thời gian mở liên tục không quá dài.

Van điện từ inox thường mở – NO hay normal open

Độ phổ biến ít hơn nhiều so với dạng thường đóng do đặc tính van luôn ở vị trí mở, lưu chất sẽ được di chuyển qua van và chỉ được đóng lại khi cấp nguồn điện. Do đó chúng chỉ phù hợp với một số hệ thống có yêu cầu đặc thù, cần mở trong thời gian dài và thời gian mở dài hơn thời gian đóng, thời gian đóng liên tục không quá dài.

Các hãng sản xuất van điện từ inox tốt nhất hiện nay

Van điện từ inox TPC – Hàn Quốc

Van điện từ inox  UNID – Đài Loan

Van điện từ inox ROUND STAR – Taiwan

Van điện từ inox HEWCHO Trung Quốc

Van điện từ inox ODE – Italya

Van điện từ inox Yoshitake – Nhật Bản

Van điện từ inox Danfoss – Đan Mạch

Các tiêu chí quan trọng để lựa chọn van điện từ inox phù hợp

Van điện từ inox được sử dụng phổ biến trên thị trường do đó tiếp cận vô cùng dễ dàng. Tuy nhiên thì không phải ai cũng có đủ kiến thức và kinh nghiệm để lựa chọn được một sản phẩm phù hợp với hệ thống, đáp ứng các nhu cầu sử dụng.

Tham khảo ngay 5 yếu tố dưới đây:

Loại môi chất sử dụng trong đường ống: vật liệu của van điện từ inox bao gồm 201, 304 và 316 cân nhắc lựa chọn theo đặc tính làm việc (nhiệt độ, áp suất, độ nhớt, tính ăn mòn).

Kích cỡ van: dựa vào đường kính thực tế của đường ống và không gian lắp đặt để lựa chọn van điện từ inox có kích thước phù hợp nhất. Nếu chọn sai gây khó khăn trong việc lắp đặt và rò rỉ lưu chất là điều đương nhiên.

Điện áp và công suất: van điện từ inox phù hợp với nhiều điện áp như 12V, 24V, 220V. Lựa chọn dựa trên nguồn điện đang cung cấp cho hệ thống, tránh điện áp cao hoặc thấp hơn gây quá tải, chập cháy hoặc không thể kích hoạt van.

Dạng hoạt động: lựa chọn van điện từ inox thường mở hoặc thường đóng trên yêu cầu sử dụng và đảm bảo an toàn, tiết kiệm chi phí vận hành.

Lưu lượng cần sử dụng, chú ý các mức thông số kỹ thuật như áp suất, nhiệt độ để tránh tình trạng quá áp gây hư hỏng.

Nên cân đối mục đích sử dụng với ngân sách, ưu tiên lựa chọn các đơn vị phân phối chính hãng, uy tín để được chọn mua các sản phẩm có chất lượng tốt với giá thành hợp lý.

Tổng kho van điện từ inox uy tín, chất lượng cao

Công ty TNHH TM & XNK HT là đơn vị chuyên phân phối các dòng van điện từ, van điện từ inox, van điện từ dùng cho hóa chất, van điện từ chống cháy nổ,…có chất lượng cao ra thị trường toàn quốc với giá thành tốt cùng nhiều chương trình ưu đãi hấp dẫn nhất.

Cam kết hàng hóa chính hãng 100% được nhập khẩu trực tiếp không thông qua trung gian và cung cấp đầy đủ CO-CQ, tem mác rõ ràng đảm bảo sự tin cậy tuyệt đối cho quý khách hàng khi sử dụng.

Bảng giá van điện từ inox Round Star Đài Loan mới nhất, cập nhật T12-2024

STT	MODEL	Thông số kỹ thuật	Kích cỡ	Hình ảnh	Đơn giá
1	2W-15JN	Thân: INOX Dạng thường đóng (NC) Màng: EPDM Điện áp: 24V, 220V Áp lực: 0-8bar	DN15		675.000
2	2W-20JN		DN20		860.000
3	2W-25JN		DN25		1.200.000
4	2W-32JN		DN32		1.900.000
5	2W-40JN		DN40		2.500.000
6	2W-50JN		DN50		3.450.000

Để nhận được bảng giá, báo giá chính xác, nhanh chóng hoặc tư vấn kỹ thuật vui lòng liên hệ Hotline 0981.625.884 Ms. Nhung
