Van cổng điện kèm tay quay

Trong thời kì phát triển công nghiệp mạnh mẽ các dòng van điều khiển tự động đang được người tiêu dùng ưa chuộng và tin dùng vì có nhiều tính năng thông minh đem lại nhiều lợi ích cho hệ thống và người sử dụng. Và van cổng điều khiển điện kèm tay quay là một sản phẩm như vậy.

Với sự kết hợp của bộ điều khiển điện kèm tay quay mang đến cho dòng van cổng này khả năng làm việc hiệu quả nhiều vị trí đường ống và đa dạng môi trường, giúp tiết kiệm tối đa thời gian, công sức và cả chi phí nhân công vận hành. Vậy để có thể hiểu rõ hơn về sản phẩm này xin mời các bạn cùng chúng tôi đi tìm hiểu trong bài viết ngay sau đây nhé!

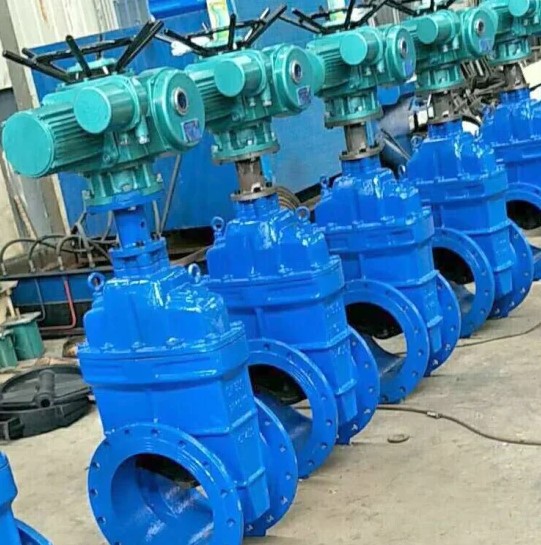

Van cổng điện kèm tay quay là gì

Van cổng điện kèm tay quay là dòng thiết bị có khả năng đóng mở đường ống hoàn toàn tự động nhờ được vận hành bằng bộ điều khiển điện có thời gian cực kì nhanh chóng chỉ mất từ 15-30s để có thể mở ra dòng chảy lưu chất hoặc ngăn chặn toàn bộ lưu lượng tại vị trí đĩa van một cách dễ dàng, phục vụ cho nhiều yêu cầu sản xuất khác nhau.

Với việc sử dụng nguồn điện áp xoay chiều đa dạng 24V, 220V hoặc 380V để hoạt động cực kì phù hợp với các hệ thống tự động hóa, có lưu lượng lớn và áp suất cao, tần suất hoạt động liên tục. Tùy theo thiết kế hệ thống và nguồn điện định mức sử dụng chúng ta lựa chọn cho phù hợp nhất.

Đặc biệt là ở van cổng điện này còn được kèm theo bộ tay quay điều khiển có dạng vô lăng tròn giúp chúng ta có thể điều khiển van ngay cả hệ thống bị mất điện, giúp việc lưu thông lưu chất không bị gián đoạn, hiệu quả công việc được giữ ổn định.

Có thể nói rằng với van cổng điện kèm tay quay chúng thay thế con người vận hành và kiểm soát lưu lượng hệ thống ổn định an toàn tại những vị trí trên cao, áp lực lớn hay những khu vực nguy hiểm có chất độc hại mà con người không thuận tiện có mặt.

Hiện nay, van cổng điện kèm tay quay đang phổ biến các kích thước từ DN50, DN65, DN80, DN100, DN125,…DN1000 được kết nối bằng kiểu mặt bích cực kì chắc chắn, chống áp lực rung lắc và ngăn chặn rò rỉ lưu chất tốt nhất.

Tìm hiểu thêm: Van dao điều khiển điện.

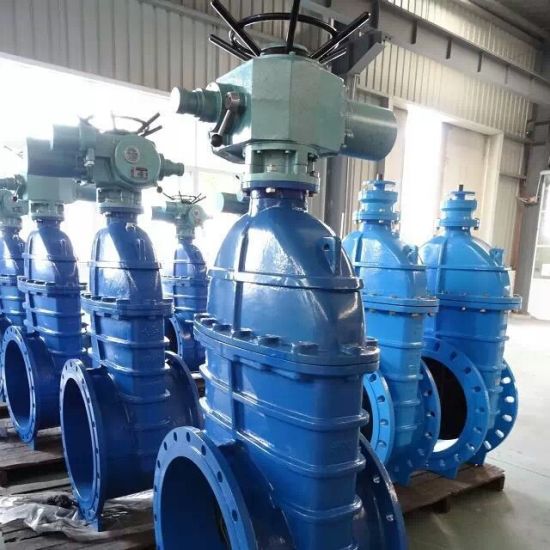

Các ứng dụng công nghiệp của van cổng điều khiển điện có tay quay

Với vai trò đóng mở dòng chảy áp lực lớn hiệu quả có độ kín cao thì hiện nay van cổng điện kèm tay quay đang nắm giữ vai trò quan trọng không thể thiếu trong nhiều hệ thống công nghiệp tự động hóa như:

• Van cổng điện kèm tay quay là một mắt xích quan trọng trong lĩnh vực xử lý nước thải, cung cấp nước sạch
• Van ứng dụng trong các hệ thống bơm hút, dẫn truyền lưu chất
• Van được lắp đặt tại các hệ thống thủy lợi, thủy điện kiểm soát và đóng ngắt dòng chảy lưu chất theo yêu cầu
• Van sử dụng rộng rãi trong các nhà máy luyện kim đen, luyện kim màu
• Van cổng điện kèm tay quay ứng dụng phổ biến tại các nhà máy sản xuất và chế biến lương thực, thực phẩm, mỹ phẩm, dược phẩm đòi hỏi có độ vệ sinh an toàn thực phẩm cao.
• Có mặt tại hệ thống HVAC, PCCC điều tiết lưu lượng và đóng ngắt dòng chảy áp lực cao
• Ngoài ra van cổng điều khiển điện còn được ứng dụng trong ngành khai khoáng, lọc hóa xăng dầu, lưu trữ dầu mỏ.

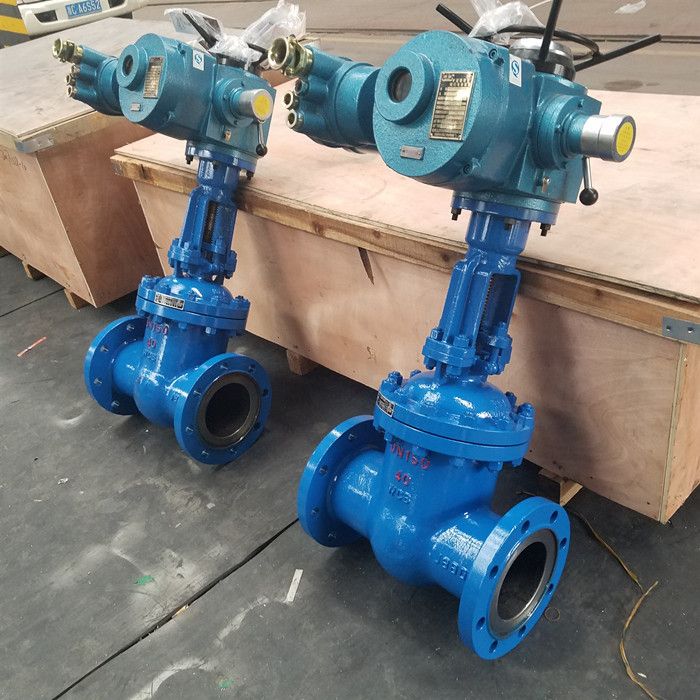

Cấu tạo và nguyên lý hoạt động của van cổng điện kèm tay quay

Cấu tạo của van cổng điện kèm tay quay

Van cổng điều khiển điện có tay quay được cấu tạo từ 2 bộ phận chính đó là thân van cổng và bộ điều khiển điện. Chức năng và đặc điểm cấu tạo của từng bộ phận sẽ được trình bày cụ thể như sau:

1.Bộ điều khiển điện

Bộ động cơ điện có chức năng quan trọng nhất, chúng điều hành toàn bộ hoạt động bên trong sản phẩm. Sử dụng nguồn điện hệ thống tùy theo model như 24V, 110V, 220V hoặc 380V để vận hành tạo lực mô men xoắn mạnh mẽ.

Được hình thành từ nhiều bộ phận và chi tiết như: trục động cơ, bảng mạch điện, motor điện, bánh răng trợ lực chuyền cấp, công tắc giới hạn hành trình, tụ điện,…được hộp kim loại bên ngoài bảo vệ và tạo môi trường hoạt động tiêu chuẩn.

Vỏ hộp có chất liệu bằng hợp kim thép, được sơn phủ tĩnh điện và đạt tiêu chuẩn chống thấm nước, chống bụi IP67. Bộ phận này được lắp đặt tại vị trí đầu thân van, kết nối với phần trục van thông qua các bulong-đai ốc.

Bộ phận đi kèm quan trọng không kém đó là tay quay điều khiển, có chất liệu bằng nhựa cao cấp chống oxi hóa. Có khả năng điều khiển tạm thời khi hệ thống bị mất điện, đảm bảo hệ thống không bị gián đoạn, hiệu suất ổn định.

2.Thân van cổng

Thân van cổng là bộ phận có kích thước lớn nhất, chúng vừa là nơi chứa đựng các chi tiết còn lại, vừa là nơi kết nối với ống dẫn để cho lưu chất được lưu thông liên tục kín đáo nhất. Thân van được sản xuất từ nhiều chất liệu bền bỉ và cứng chắc như inox, gang hoặc thép để có thể chống chịu tốt nhất các áp lực từ dòng chảy chất lỏng bên trong và các tác động vật lý, hóa học bên ngoài môi trường.

Bên trong thân van là nhiều chi tiết thông dụng như các dòng van cổng – gate valve phổ biến khác như: trục van – ty, đĩa van – cánh van, gioăng kín, cùng mặt bích kết nối.

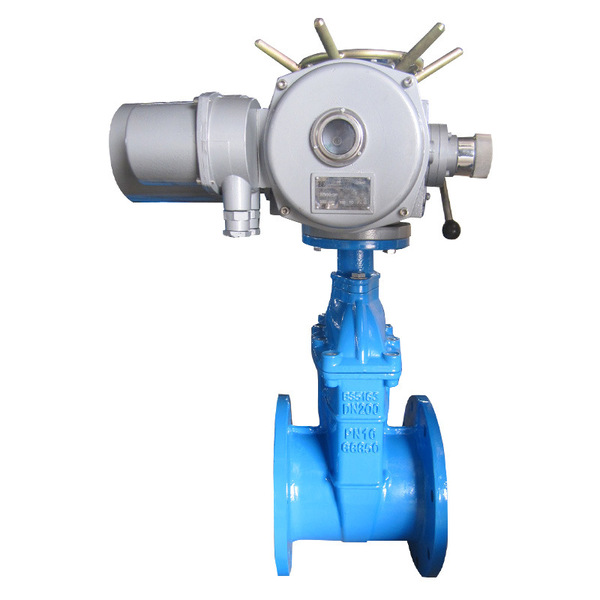

Nguyên lý làm việc của van cổng điều khiển điện có tay quay

Van cổng điện kèm tay quay có cơ chế hoạt động phức tạp hơn so với dạng điều khiển tay quay truyền thống, chúng dựa hoàn toàn vào sự cung cấp điện năng từ hệ thống, điện áp được truyền vào bên trong thiết bị tại bộ motor điện sẽ chuyển hóa điện năng thành động năng phù hợp. Được diễn giải chi tiết như sau:

Dòng điện đi vào bên trong động cơ điện sẽ được bảng mạch điện tiếp nhận, kích hoạt trục động cơ hoạt động làm sinh lực momen xoắn. Khi trục động cơ quay thì trục van nối đĩa van kết nối trực tiếp cũng được quay theo cùng chiều và di chuyển theo chiều tịnh tiến nâng lên – hạ xuống để đóng hoặc mở đường ống cho phép hoặc ngăn chặn dòng chảy.

Khi van cổng động cơ điện mở hoàn toàn là khi đĩa van được nâng lên hoàn toàn và chạm vào nắp van, lưu chất được lưu thông tự do, không bị cản trở bởi đĩa van như dạng van bướm. Ngược lại, khi trục van nhấn chìm từ từ đĩa van xuống và chạm đáy, cắt ngang dòng chảy áp lực lớn hiêu quả và đóng chặt đường ống.

Và khi hết một chu trình đóng hoặc mở van thì công tắc hành trình bên trong bộ điều khiển sẽ tự động ngắt dòng điện, giữ nguyên trạng thái đến khi được cấp điện. Điều này giúp tối ưu hóa cao năng lượng, đảm bảo an toàn hệ thống.

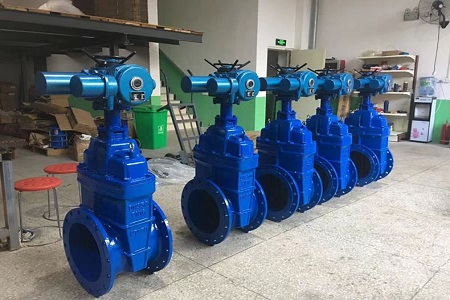

Tìm hiểu ưu nhược điểm của van cổng điều khiển điện có tay quay

Ưu điểm của van cổng điện kèm tay quay

Van cổng kết hợp với bộ động cơ điện mang đến cho người sử dụng nhiều tính năng thông minh, khả năng hoạt động vượt trội và sở hữu nhiều ưu điểm khắc phục được những yếu điểm của dòng van cổng vận hành bằng tay quay truyền thống. Dưới đây là những ưu điểm nổi trội nhất của dòng thiết bị này:

• Van cổng điện kèm tay quay sử dụng nguồn điện áp thông dụng ở nước ta và nhiều khu vực trên thế giới như 220V, 380V, đảm bảo phù hợp mọi vị trí khí lắp đặt nhất là các hệ thống công nghiệp sản xuất tự động.
• Van hoạt động hoàn toàn tự động bằng điện, thay đổi linh hoạt vừa giảm thiểu sức lao động cho con người vừa tối ưu chi phí vận hành
• Van cổng điện kèm tay quay giao thức qua tín hiệu analog input/output 4-20mA kết nối trực tieeos với tủ điều khiển PLC hoặc các thiết bị khác tạo điều kiện thuận lợi quản lý, giám sát mọi trạng thái bên trong nhanh chóng và chính xác nhất từ phạm vi xa.
• Bộ điều khiển điện được lắp đặt chắc chắn thông qua các bulong – đai ốc, cũng có thể tháo rời hoàn toàn để vệ sinh, bảo dưỡng hoặc thay thế khi chúng gặp sự cố hư hỏng
• Van cổng điện kèm tay quay được trang bị công tắc hành trình có khả năng tự động ngắt điện ngăn chặn hiệu quả tình trạng om điện bảo đảm an toàn hệ thống và tiết kiệm điện năng.
• Không chỉ vậy, còn bộ tay quay kèm theo với bộ motor điện sẽ giúp người dùng xử lý hiệu quả bằng tay trong trường hợp mất điện, làm giảm thời gian chết, ổn định năng suất hệ thông.
• Đồng thời, bộ động cơ điện được sản xuất theo tiêu chuẩn IP67 nên có khả năng hoạt động nhiều môi trường, kể cả ngoài trời (trong điều kiện được che chắn) bởi vì có khả năng chống bụi, chống thấm và kháng nước cực tốt.
• Sự đa dạng về kích thước, chất liệu cũng góp phần thuận lợi to lớn cho van cổng động cơ điện ứng dụng đa dạng môi trường lưu chất, hệ thống của nhiều lĩnh vực, ngành nghề.
• Cấu trúc thân van cứng cao, chống chịu được áp lực lên tới 25bar và nhiệt độ cao khoảng 180 độ C vô cùng an toàn và bền bỉ.
• Đặc biệt, lưu chất khi lưu thông qua van cổng điều khiển điện sẽ không bị giảm lưu lượng và áp suất được bảo toàn 100%.

Nhược điểm của van cổng điện kèm tay quay

• Đĩa van và gioăng kín có thể bị mài mòn hoặc hư hỏng do dòng chảy lưu chất có áp suất tác động
• Van cổng điều khiển điện không thể sử dụng với mục đích điều tiết lưu chất, việc đóng mở không hoàn toàn gây ra sức ép lớn lên bề mặt đĩa van.
• Ở các kích thước lớn, van cổng điện kèm tay quay có trọng lượng khá nặng nên khó khăn khi vận chuyển và lắp đặt
• Thiết kế có phần phức tạp và cồng kềnh hơn hơn so với dạng tay quay
• Nếu không thực hiện đảm bảo an toàn điện đúng cách có thể sẽ dẫn đến các sự cố chập mạch, cháy nổ, giật điện không mong muốn, gây tổn thất kinh tế và nguy hiểm cho người dùng.
• Bị giới hạn kích cỡ, không phù hợp sử dụng với các đường ống có kích thước đươi DN50
• Chỉ phổ biến với chất lỏng dạng nước, trừ van cổng dao có thể dùng với bột mịn hoặc xi măng.

Các dòng van cổng điện kèm tay quay tiêu biểu

Van cổng inox điều khiển điện có tay quay

Tất cả các sản phẩm được sản xuất từ chất liệu inox đều được xem là dòng sản phẩm có chất lượng tốt và bền bỉ nhất. Van cổng inox điện kèm tay quay cũng vậy. Được sở hữu nhiều đặc tính ưu việt của inox giúp cho van có khả năng ứng dụng hiệu quả trong nhiều môi trường hệ thống có điều kiện khắc nghiệt nhất được vận hành một cách an toàn và bền vững nhất.

Có thể điểm qua một vài những ưu điểm mà van cổng điện inox có như:

• Độ cứng cao nhất
• Chống chịu oxi hóa, không bị ăn mòn, mài mòn khi tiếp xúc với các lưu chất có tính axit loãng như muối, bazo,…
• Khả năng chịu nhiệt cao bền bỉ nhất, không tạo ra các chất độc, cực kì an toàn và được tin cậy với ứng dụng sản xuất chế biến thực phẩm
• Có tính thẩm mỹ cao, màu sắc đẹp mặt, bề mặt chống bám bụi, chống thấm ngấm nước dễ dàng lau chùi
• Có độ bền cao, tuổi thọ sử dụng dài lâu.

Van cổng điện kèm tay quay thân thép

Van cổng điện kèm tay quay thân thép được sản xuất từ nhiều chất liệu phổ biến như thép carbon, thép rèn, thép đúc,…được sản xuất bằng việc đúc nung trong lò nhiệt độ cao nên tạo cấu trúc van cực kì cứng cáp và chắc chắn. Tạo điều kiện cho sản phẩm này có khả năng chống chịu áp lực cao hiệu quả lên tới 40bar, 60bar. Việc va đập vật lý mạnh cũng khó làm van cổng điện bằng thép này nứt vỡ.

Cùng với đó là khả năng chịu nhiệt độ cao, thép được xem là vật liệu chịu nhiệt tốt nhất có thể còn tốt hơn cả inox 201 lên tới 450 độ C và điểm mạnh là giá thành lại thấp hơn nhiều, tiết kiệm được chi phí đầu tư cho người dùng. Tuy nhiên thì van cổng điện kèm tay quay thép WCB có thể bị oxy hóa sau thời gian sử dụng dài lâu nếu tiếp xúc với các hóa chất, kiềm, bazo hoặc lắp đặt trong môi trường ẩm thấp.

Nhưng nhìn chung thì độ bền của sản phẩm này khá cao, là giải pháp hữu ích cho hệ thống lò hơi, lò nung, dẫn truyền nước nóng, thực phẩm, luyện kim,…

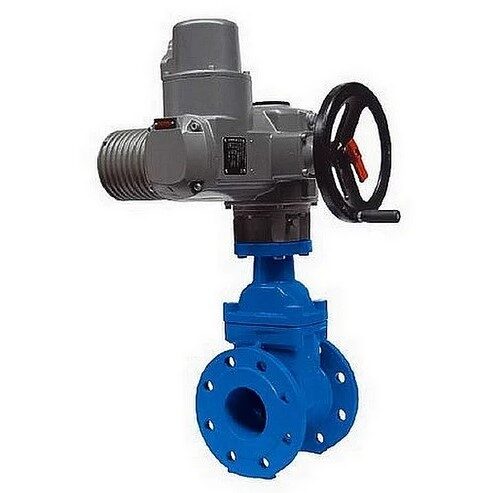

Van cổng điện kèm tay quay thân gang cánh inox

Van cổng điều khiển điện thân gang cánh inox là dòng sản phẩm được sử dụng phổ biến nhất hiện nay trong nhiều hệ thống có áp suất và nhiệt độ thông dụng bởi có giá thành hợp lý, phù hợp với nhiều đối tượng khách hàng. Hơn nữa với sự đa dạng về mẫu mã, kích thước và tuổi thọ khá cao cũng là những điểm mạnh giúp van cổng điện thân gang cánh inox đến gần hơn với nhiều người dùng hiện nay.

Một số lưu ý khi sử dụng van cổng điện

• Cần đảm bảo nguồn điện phù hợp và ổn định lâu dài, tránh ngắt đột ngột thường xuyên.
• Thường xuyên kiểm tra và vệ sinh bảo dưỡng định kỳ cho van theo quy định, hướng dẫn của nhà sản xuất.
• Cần che chắn bảo hộ cho bộ động cơ điện nếu lắp đặt ngoài trời, cách ly hoàn toàn nguồn nước với bộ điều khiển.
• Không nên tác dụng lực hoặc va đập mạnh thường xuyên vào thân van cổng điện.
• Kiểm tra chất lượng nguồn lưu chất bên trong đường ống, nếu có chứa nhiều tạo chất bẩn cần có biện pháp khắc phục và xử lý sạch sẽ trước khi đi vào bên trong van.

Hướng dẫn lắp đặt van cổng điện

Van cổng điều khiển điện có tay quay là một thiết bị van công nghiệp có khả năng đóng mở điều chỉnh lưu lượng chất lỏng bên trong các hệ thống ống dẫn. Việc lắp đặt có sự ảnh hưởng trực tiếp đến khả năng làm việc và quá trình vận hành nên cần phải thực hiện đúng theo kỹ thuật và tuân thủ hướng dẫn từ nhà sản xuất như sau:

• Lựa chọn vị trí lắp đặt cho van cổng điện kèm tay quay phù hợp với hướng dòng chảy bên trong (thuộc dòng van 2 chiều nên chúng cho phép điều tiết lưu chất theo cả 2 hướng thuận và nghịch).
• Kiểm tra toàn bộ hệ thống các thông số kỹ thuật làm việc xác định sự tương đồng, phù hợp
• Đo đạc và cắt ống dẫn lắp nối cho van cổng điện kèm tay quay dựa trên kích thước định danh sản phẩm, nên dư ra 1-2cm để khi đưa van vào dễ dàng hơn.
• Vệ sinh làm sạch để các tạp chất bẩn không làm ảnh hưởng tới quá trình kết nối cũng như lưu thông dòng chảy đường ống
• Việc lắp đặt gioăng vào giữa 2 bích tại 2 đầu van là điều quan trọng để tạo độ kín đáo và chống rò rỉ lưu chất ra bên ngoài.
• Điều chỉnh cho van cân đối nhất với đường ống, bộ điều khiển điện hướng thẳng lên trời.
• Sử dụng các bulong và đai ốc siết lại bằng các cờ lê đảm bảo lực đều tay, không làm cong vênh các gioăng.
• Đấu nối dây điện cho bộ điều khiển theo sơ đồ hướng dẫn của nhà sản xuất và cần sử dụng dây nối đất an toàn
• Kiểm tra hoạt động van cổng điện kèm tay quay trước khi vận hành bằng cách đóng/mở van nhiều lần xem cánh van có bị kẹt hay không.
• Nếu có bất kỳ trục trặc gì cần được kiểm tra và khắc phục ngay trước khi đưa vào vận hành lâu dài.

Cách đấu nối điện cho van cổng điều khiển điện

Bộ động cơ điện phổ biến nhất và được sử dụng phổ biến nhiều nhất hiện nay được sản xuất bởi thương hiệu Geko – Đài Loan, Haitima – Taiwan, KB valve – Hàn Quốc hoặc Kosaplus – Korea.

Mỗi thương hiệu đều có những cách thức đấu nối riêng biệt và được gắn nhãn hướng dẫn trên mỗi đầu động cơ điện. Nếu có gì vướng mắc có thể liên hệ trực tiếp tới nhà cung cấp van cho hệ thống của bạn để các chuyên viên kỹ thuật có thể hỗ trợ kịp thời và tốt nhất.

Một số lỗi xảy ra ở van cổng điện kèm tay quay

Trong quá trình lắp đặt và sử dụng van cổng động cơ điện lâu dài không thể tránh khỏi những trục trặc hay lỗi vặt xảy ra do nhiều yếu tố môi trường tác động. Các lỗi cơ bản có thể các bạn cần nắm bắt để nhận biết và khắc phục hiệu quả như:

• Van cổng điện kèm tay quay hoạt động có tiếng kêu lớn bất thường
• Đĩa van đóng mở không theo yêu cầu
• Đĩa van không đóng kín hoàn toàn gây rò rỉ qua van
• Lỗi giao tiếp, không thể điều khiển van cổng động cơ điện từ xa
• Phần gioăng kín bị rách hoặc mài mòn
• Van cổng điện kèm tay quay bị rò rỉ lưu chất ở vị trí kết nối
• Trục van cổng bị oxi hóa – mài mòn
• Van cổng động cơ điện bị nhiễm điện từ môi trường

Nguyên nhân dẫn đến các lỗi cho van cổng điện kèm tay quay có thể kể đến như:

• Chất lượng chất lỏng hoạt động bên trong đường ống không đảm bảo, chứa nhiều tạp chất bẩn dẫn đến bám cặn gây tắc nghẽn van
• Model bộ điều khiển điện không phù hợp với hệ thống, không đáp ứng được yêu cầu sử dụng
• Nguồn điện kết nối không ổn định
• Van cổng điện kèm tay quay có độ kín không cao nên không khuyến khích sử dụng vào môi trường lưu chất dạng hơi hoặc khí.
• Có thể do cấu hình sai, lỗi phần mềm điều khiển hoặc do đường truyền kém chất lượng.
• Hoặc lỗi phát sinh đến từ nhà máy sản xuất.

Khi xảy ra các trục trặc thiết bị trên hệ thống làm việc người điều hành cần bình tĩnh ngắt điện hệ thống đảm bảo an toàn, ngăn lưu chất tiếp tục đi qua van và đưa áp suất về mức an toàn để tháo dỡ van ra khỏi đường ống tìm nguyên nhân và cách khắc phục phù hợp.

Hoặc nếu bạn chưa tự tin thì có thể tìm kiếm sự trợ giúp từ nhà cung cấp van cổng điện kèm tay quay cho hệ thống của bạn. Nếu trong thời gian còn bảo hành sẽ được bảo hành hoàn toàn miễn phí.
