Van cổng động cơ điện

Trong các hệ thống đường ống tự động dẫn truyền lưu chất lưu lượng lớn, tần suất cao liên tục luôn cần có nhiều dòng van vòi đóng mở điều tiết lưu lượng và thiết bị kiểm soát áp suất ổn định để đảm bảo những ứng dụng này vận hành an toàn, đạt năng suất theo yêu cầu tốt nhất.

Trong số đó không thể không kể đến van cổng động cơ điện, một thiết bị đóng chức năng quan trọng, có thể ví như một van chặn khóa, đóng mở dòng chảy áp suất lớn cực hiệu quả. Sản phẩm thông minh hoạt động tự động này đang được rất nhiều quý khách hàng quan tâm và tìm kiếm sử dụng cho hệ thống của mình. Liên hệ để được tư vấn tốt nhất.

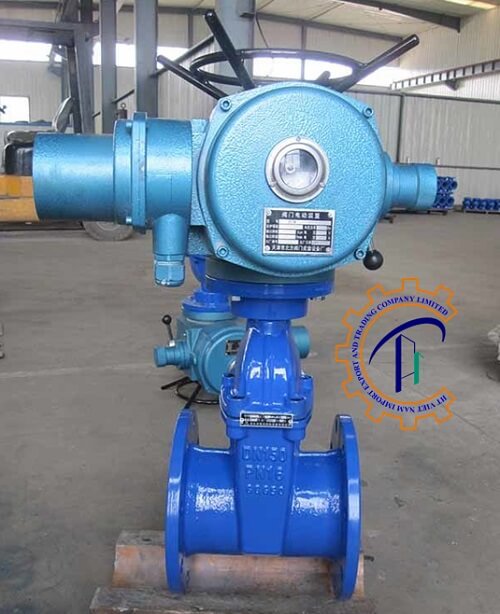

Mô tả van cổng động cơ điện

Van cổng động cơ điện trong tiếng Anh là electric control gate valve hay còn được gọi với nhiều tên gọi phổ biến khác như:

• Van cổng điều khiển điện
• Van chặn điều khiển bằng điện
• Van cổng truyền động điện
• Van cửa điều khiển motor điện

Van cổng động cơ điện được khái quát chung là một dòng thiết bị thuộc van điều khiển tự động. Bởi chúng áp dụng điện năng vào bên trong bộ động cơ điện có khả năng điều khiển hoàn toàn tự động, không cần sự can thiệp từ con người. Từ đó, cho phép người dùng không cần thiết đi tới trực tiếp vị trí lắp đặt mà vẫn có thể điều chỉnh trạng thái hoạt động cực chính xác theo yêu cầu sử dụng.

Đặc biệt, van cổng động cơ điện sử dụng tín hiệu input-output  analog 4-20mA hoặc hiện đại hơn RS485 cho phép chúng ta thông qua đó tiếp nhận nhanh chóng tất cả thông tin từ hệ thống đường ống để quản lý chặt chẽ, vận hành phù hợp nâng cao năng suất  vừa tiết kiệm công sức lao động vừa tối ưu thời gian, chi phí vận hành.

Không chỉ vậy, bộ động cơ điện sử dụng nguồn điện cực kì phù hợp, sự đa dạng có thể ứng dụng với nhiều hệ thống công nghiệp sản xuất tại nước ta như 220V hoặc 380V. Tạo mô men xoắn cực lớn có chu trình đóng mở đĩa van cực nhanh chóng giúp chúng ta mở ra dòng chảy hoặc cắt nhanh lưu chất khi có yêu cầu hoặc tình trạng khẩn cấp.

Hiện nay, van cổng động cơ điện được sản xuất với nhiều kích thước như DN50, DN65, DN80, DN90, DN100,…DN1000 hoặc lớn hơn cùng kiểu kết nối cực kì chắc chắn là mặt bích đạt tiêu chuẩn quốc tế JIS, BS có thể liên kết với nhiều dạng đường ống, đảm bảo chắc chắn, độ kín cao chống rò rỉ nhưng cực thuận lợi khi lắp đặt cũng như tháo dỡ bảo dưỡng khi cần.

Tìm hiểu thêm: Van dao inox điều khiển điện.

Vai trò, chức năng của van cổng điều khiển điện

Van cổng động cơ điện là một dạng van 2 chiều khi lắp đặt trong đường ống chúng cho phép dòng chảy lưu chất di chuyển tự do theo cả 2 hướng thuận và nghịch. Được lắp đặt phổ biến tại vị trí đầu hoặc cuối nguồn, cũng có thể tại nhiều vị trí chiến lược để thực hiện các vai trò, chức năng như:

• Van cổng điện đóng mở dòng chảy chất lỏng cực linh hoạt, giúp kiểm soát lưu lượng hoặc phân luồng theo yêu cầu sử dụng
• Có tác dụng như một van khóa nước kích cỡ lớn, ngăn chặn hoặc mở ra dòng chảy khi cần lắp đặt thêm sản phẩm vào đường ống hoặc bảo trì hệ thống.
• Van cổng động cơ điện tham gia hỗ trợ kiểm soát áp suất, đảm bảo sự ổn định và an toàn một phạm vi cụ thể tại vị trí lắp đặt van.
• Thông qua việc động cơ điện điều khiển kết nối tín hiệu với phòng điều hành giúp người sử dụng nắm bắt thông tin trạng thái làm việc của hệ thống, điều chỉnh quá trình hoạt động sao cho phù hợp nhất, nâng cao hiệu suất kinh tế.

Cấu tạo và nguyên tắc hoạt động của van cổng điện

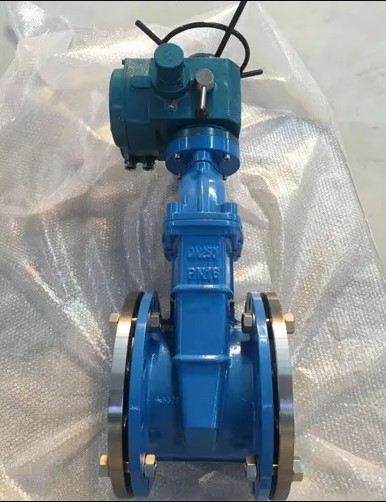

Cấu tạo của van cổng động cơ điện

Bộ động cơ điện

Bộ điều khiển điện được lắp đặt ở phần đầu trên thân van, kết nối với phần trên của trục thông qua các bulong và đai ốc siết có độ chắc chắn cao, hoàn toàn có thể tháo dỡ khi cần thiết. Bộ phận này chịu trách nhiệm hướng dẫn và điều khiển van cổng-van cửa đóng mở theo yêu cầu của người sử dụng được lập trình sẵn. Áp dụng điện năng từ hệ thống theo model là 220V hoặc 380V tùy loại.

Bên ngoài bộ motor điện là phần vỏ hộp được sản xuất từ hợp kim thép, sơn Epoxy chống thấm nước, ngăn bụi xâm nhập bảo vệ các chi tiết bên trong như: trục động cơ, bảng mạch điện, coil điện, tụ điện, công tắc hành trình,…

Thân van cổng động cơ điện

Là toàn bộ phần vỏ bên ngoài, chúng bao bọc và bảo vệ toàn bộ các chi tiết bên trong được an toàn và chống chịu các áp lực cũng như tác động vật lý, hóa học ngoài môi trường. Với chất liệu sản xuất cao cấp nhất được tuyển chọn là inox, gang cầu, thép WCB để gia công chế tạo nên cấu trúc thân van có độ chắc chắn và cứng cáp nhất, chịu oxi hóa cũng như nhiệt độ cao trong thời gian dài hiệu quả.

Trục van

Bộ phận trung gian được thiết kế dạng thanh trục tròn dài chạy dọc theo thân van để kết nối bộ điều khiển với đĩa van. Chúng được sản xuất bằng chất liệu thép không gỉ và được tiện ren xoắn để các đường ren ăn khớp tạo lực mô men xoắn hướng dẫn đĩa van đóng mở đường ống.

Đĩa van cổng

Đĩa van được thiết kế dạng lá nêm hoặc tròn tùy loại, được sản xuất từ inox hoặc gang bọc PTFE và gắn vào phần bên dưới của trục van, di chuyển theo sự điều khiển của bộ động cơ điện được truyền tín hiệu thông qua thanh trục.

Đĩa van tiếp xúc trực diện với lưu chất, bề mặt phải chịu các áp lực của chất lỏng tác dụng lên, kết hợp với thân van để tạo thành một lá chắn hoàn hảo ngăn chặn toàn bộ dòng chảy bên trong đường ống.

Gioăng đệm

Vị trí tiếp giáp giữa thân van với đĩa van hay xung quanh phần bên trong của nắp van chính là nơi mà gioăng kín được lắp đặt. Được sản xuất từ PTFE hoặc EPDM có tính dẻo, đàn hồi lớn, chịu được nhiệt độ và chống oxi hóa vô cùng phù hợp để tạo nên một bộ phận giúp tạo độ kín đáo chống rò rỉ lưu chất cho nắp và thân đồng thời giảm ma sát mài mòn cho đĩa van khi đóng mở.

Các dòng van cổng động cơ điện hiện nay

Để có thể đáp ứng được yêu cầu lắp đặt vào nhiều môi trường lưu chất đa dạng hiện nay, các nhà sản xuất van cổng động cơ điện đã nỗ lực nghiên cứu chế tạo cho ra đời các dòng sản phẩm với nhiều chất liệu cao cấp nhất. Có thể tìm hiểu khái quát dưới đây:

Van cổng động cơ điện thân gang đĩa inox

Van cổng động cơ điện có thân được đúc hoàn toàn bằng gang cầu, gang xám, GC200, GGG25. GGG50 vừa có thể tạo cấu trúc có độ cứng cao, chống áp lực lưu chất cao lên tới 25bar, chịu được các va đập vật lý nhẹ, chống nứt vỡ hiệu quả vừa tiết kiệm chi phí đầu tư cho người sử dụng vì có giá thành rẻ hơn nhiều so với inox và thép carbon.

Mặt khác, đĩa van sản xuất bằng inox vẫn đảm bảo tốt khả năng hoạt động bền bỉ trong nhiều môi trường chất lỏng, chịu oxi hóa mài mòn tốt và nhiệt độ cao trong thời gian dài. Đặc biệt, toàn bộ bề mặt bên ngoài van cổng điện thân gang còn được sơn phủ 1 lớp Epoxy khá dày có khả năng chống bám bụi, ngăn thấm nước giúp nâng cao tuổi thọ cũng như tính thẩm mỹ cho ứng dụng lắp đặt.

Van cổng inox động cơ điện

Van cổng động cơ điện inox là dòng sản phẩm được sản xuất từ inox hay còn được gọi là thép không gỉ cực kì cao cấp và đa dạng như SS201 (ít sử dụng), SS304 (phổ biến nhất), SS316 (thường được sử dụng trong các hệ thống đòi hỏi yêu cầu vệ sinh cao).

So với các dòng van cổng điện khác thì van cổng được làm từ inox nói chung được người tiêu dùng ưu ái lựa chọn cho hệ thống của mình bởi vì chúng đem lại nhiều lợi ích to lớn và khả năng làm việc vượt trội hơn. Đồng thời tuổi thọ cao và tính thẩm mỹ cũng là lợi thế to lớn của thiết bị này.

Vì thế nên giá thành của sản phẩm này cũng thường nhỉnh hơn là điều hoàn toàn hợp lý. Có thể nói rằng van cổng điều khiển điện inox là một lựa chọn lý tưởng nhất cho các hệ thống có tính khắc nghiệt, phức tạp đòi hỏi sản phẩm có độ bền bỉ cao.

Van cổng điều khiển điện thép WCB

Sử dụng thép WCB là chất liệu chính để gia công chế tạo nên van cổng động cơ điện có khả năng chịu nhiệt độ ấn tượng, được tin cậy sử dụng vào các hệ thống có nhiệt độ cao cực nguy hiểm lên tới 300 độ C (không thường xuyên).

Không chỉ vậy, thép cực kì dẻo dai, chịu áp lực tốt tạp điều kiện cho van cổng điện làm việc vô cùng an toàn và bền bỉ trong hệ thống có áp suất lớn lên tới 40bar tương tương 40kgf/cm2. Ngoài ra chúng còn có giá thành rẻ hơn inox vì hạn chế của thiết bị này là chống chịu oxi hóa không cao, có thể bị ăn mòn khi tiếp xúc với hóa chất, kiềm, bazo…cần chú ý để đảm bảo tuổi thọ.

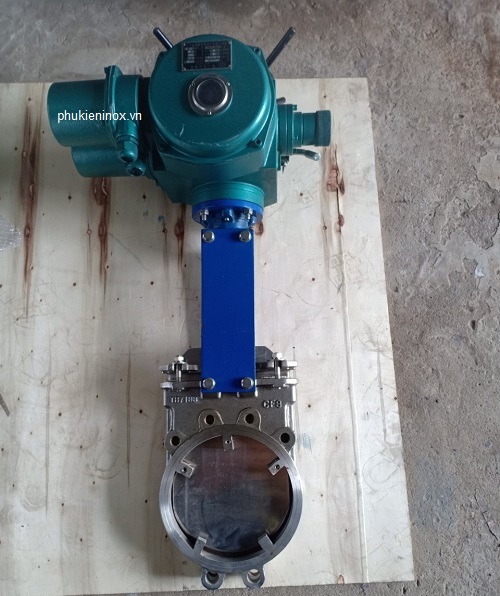

Van cổng dao điều khiển điện

Van cổng dao điều khiển điện là dạng van khá đặc biệt có thiết kế độc đáo ở chỗ thân van thu hẹp đến mức tối đa cực kì mỏng nhẹ và trọng lượng nhẹ, dễ dàng vận chuyển cũng như lắp đặt đa dạng không gian, nhất là những khu vực chật hẹp. Đĩa van như một con dao lớn có độ cứng chắc, chịu lực tốt cắt ngang dòng chảy áp suất cao hiệu quả, phù hợp với những lưu chất có dạng bột mịn như bột giấy, xi măng, hạt khô,…

Cùng sự kết hợp hoàn hảo với bộ điều khiển điện cho phép van cổng động cơ điện dạng dao hoạt động đa dạng môi trường, nhiều vị trí đặc biệt là thay thế con người làm việc những khu vực có nhiệt độ cao, tính nguy hiểm, độc hại. Chúng ta có thể quản lý chặt chẽ và nhanh chóng thông qua tủ điều khiển PLC, tiếp nhận tín hiệu analog 4-20mA có độ chính xác cao.

Tại sao nên sử dụng van cổng động cơ điện

Thực tế cho thấy rằng, khi được thay thế bộ điều khiển từ truyền thống dạng tay quay sử dụng lực tác động của con người sang bộ động cơ điện đang mang đến cho thiết bị van này vô vàn những ưu điểm vượt trội và lợi ích to lớn như:

• Van cổng động cơ điện hoạt động hoàn toàn tự động nên giảm đáng kể công sức của con người, đảm bảo sự an toàn người lao động khi lắp đặt tại các hệ thống có tính chất nguy hiểm.
• Cấu trúc van bền bỉ, có độ bền cao hoạt động hiệu quả trong các hệ thóng có áp lực cao, áp suất dòng chảy mạnh
• Cánh van được thiết kế ưu việt, phù hợp với yêu cầu đóng mở nhanh, chính xác có áp lực lớn mà không tạo ra các hiện tượng sốc áp hay thủy kích
• Cấu tạo van cổng động cơ điện khá đơn giản, dễ dàng trong công tác vệ sinh bảo dưỡng định kỳ
• Hoạt động ổn định trong nhiều điều kiện làm việc kể cả có tính chất khắc nghiệt, nhiệt độ cao hay áp suất lớn, ít hư hỏng hay trục trặc vặt.
• Bộ động cơ điện của van cổng có cơ chế hoạt động tiết kiệm điện năng, đảm bảo an toàn điện (tránh om điện, quá tải chập cháy) bởi tự động ngắt điện khi kết thúc chu trình đóng mở.
• Được cải tiến trang bị thêm bộ tay quay đi kèm, hỗ trợ đắc lực điều khiển van trong tình huống ngắt điện đột ngột, giảm thiểu thời gian chết, đảm bảo năng suất.
• Van cổng động cơ điện sử dụng nguồn điện phù hợp với mạng lưới nước ta và nhiều khu vực khác tạo điều kiện lắp đặt sử dụng thuận lợi và có sự tối ưu hóa năng lượng tốt nhất.
• Kết nối thông minh với phòng điều khiển thông qua các tủ PLC nhận tín hiệu, cho phép cùng lúc vận hành nhiều thiết bị, tiết kiệm thời gian, đảm bảo sự chính xác nhất.
• Van cửa điều khiển điện có thể đóng mở dòng chảy lưu chất trong nhiều môi trường như nước sạch, nước thải, kiềm, bazo, hóa chất, dầu,…
• Kiểu kết nối đảm bảo cho van đứng ổn định trên đường ống, chống chịu được các rung lắc mạnh khi có áp suất lớn, chống nứt vỡ, chống rò rỉ lưu chất.
• Dải kích thước van cổng động cơ điện đa dạng giúp người dùng có nhiều lựa chọn phù hợp cho hệ thống.
• Giá thành sản phẩm hợp lý, dễ dàng tiếp cận trên thị trường, mua hàng chính hãng giá cạnh tranh tại XNK HT.

Tóm lại, van cổng điều khiển điện thực sự là một giải pháp hoàn hảo cho các hệ thống tự động hóa, giúp con người đóng mở dòng chảy, kiểm soát lưu lượng ở các ứng dụng có tính phức tạp, lưu lượng lớn, hoạt động liên tục.

Các câu hỏi thường gặp ở van cổng động cơ điện

Van cổng điện có thể điều tiết lưu lượng được hay không?

Van cổng động cơ điện có khả năng đóng mở dòng chảy tốt, đĩa van được thiết kế chỉ định nên ở vị trí mở hoặc đóng hoàn toàn. Nếu sử dụng với yêu cầu điều tiết lưu lượng, đĩa van sẽ được nâng lên cao nhưng không chạm đỉnh, lưu chất với áp suất lớn tiếp xúc và tạo áp lực lớn lên bộ phận này trong thời gian dài sẽ gây ra tình trạng cong vênh, nứt gãy cánh van, ảnh hưởng tới khả năng đóng kín, làm rò rỉ lưu chất không mong muốn.

Khi lựa chọn van cổng động cơ điện cần chú ý những tiêu chí nào

Việc chọn lựa là bước vô cùng quan trọng, ảnh hưởng sâu sắc tới quá trình vận hàng và cả tuổi thọ sử dụng, vì sao? Vì khi lựa chọn van cổng động cơ điện phù hợp với hệ thống làm việc không chỉ giúp đáp ứng được tốt nhất các yêu cầu, mục đích sử dụng đặt ra, đảm bảo được sự an toàn và chất lượng làm việc cho van mà còn giúp hệ thống hoạt động ổn định và năng suất cũng được tăng cao.

Chính vì vậy, để có thể giúp người tiêu dùng chọn lựa được một van cổng động cơ điện ưng ý và phù hợp cho hệ thống thì các chuyên viên kỹ thuật xin được cung cấp một vài những tiêu chí quan trọng như sau:

• Lưu ý về chất liệu cấu tạo van, dựa trên những tính chất của môi trường lưu chất bên trong và bên ngoài đường ống
• Lưu ý về kích cỡ, dựa trên kích thước của đường ống sẽ lắp đặt
• Lưu ý về thông số kỹ thuật của hệ thống như áp suất, nhiệt độ
• Lưu ý về nguồn điện cấp tại hệ thống để lựa chọn model điều khiển điện phù hợp
• Lưu ý về kiểu kết nối, tiêu chuẩn mặt bích cho phù hợp nhất
• Lưu ý về thương hiệu, tìm hiểu và lựa chọn hãng sản xuất van cổng động cơ điện uy tín
• Lưu ý về đơn vị cung cấp, nên mua hàng tại những doanh nghiệp nhập khẩu chính hãng, có các chính sách khách hàng tốt

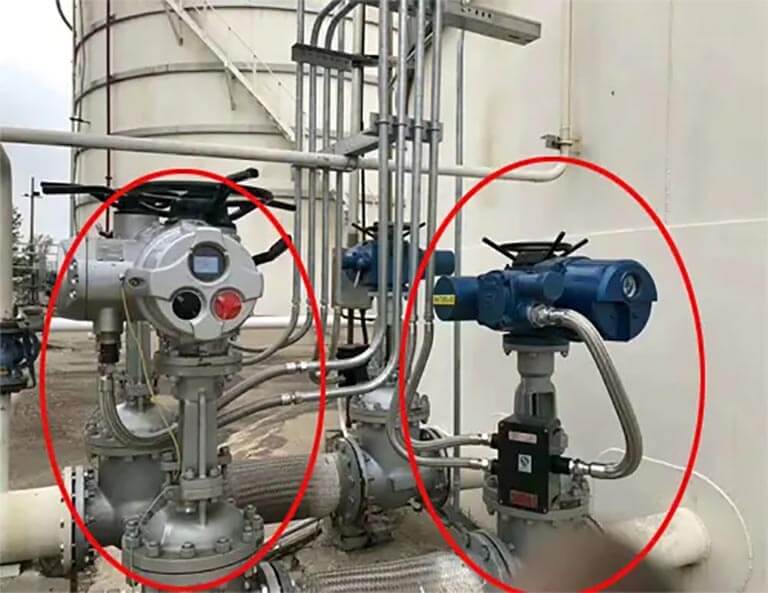

Van cổng động cơ điện được ứng dụng ở đâu

Sở hữu nhiều tính năng ưu việt, khả năng làm việc chính xác nhanh chóng cùng chất lượng cao tạo điều kiện thuận lợi cho van cổng động cơ điện được nhiều người tiêu dùng ưu ái, tin cậy lắp đặt cho hệ thống để đóng ngắt dòng chảy. Có thể kể tên những ứng dụng tiêu biểu nhất như:

• • Van cổng điện được lắp đặt trên các đường ống cung cấp, dẫn truyền nước sạch, nước lạnh, nước nóng, hóa chất,… của nhiều ngành công nghiệp
  • Van cổng động cơ điện là một thiết bị đóng vai trò quan trọng trong các nhà máy sử lý hóa chất, xử lý nước thải, bùn loãng, môi chất dạng lỏng, hóa chất ăn mòn thấp,…
  • Van cổng điện ứng dụng phổ biến trong các nhà máy sản xuất thực phẩm, nước giải khát, rượu bia, gia vị,…để kiểm soát luồng chất lỏng, thành phần.
  • Van cổng động cơ điện xuất hiện trong các đường ống hệ thống thủy điện, thủy lợi có lưu lượng dòng chảy lớn, áp suất cao
  • Van cổng điều khiển điện cùng với nhiều dòng van vòi khác tạo hệ thống làm việc hoàn chỉnh của ngành khai thác khoáng sản, dầu khí, khí đốt, dẫn truyền và lưu trữ an toàn.
  • Ngoài ra thì van cổng động cơ điện còn được lắp đặt trong nhiều lĩnh vực khác như: nông nghiệp thủy canh, hàng hải đóng tàu, nhiệt điện,…

Van cổng điều khiển điện có giá thành bao nhiêu?

Để mà nói về giá thành của van cổng điều khiển điện thì chúng có rất nhiều mức giá khác nhau. Điều này tùy thuộc theo nhiều yếu tố tác động như thương hiệu sản xuất, kích cỡ, chất liệu, model sản phẩm,…

Vậy nên khi quý khách hàng có nhu cầu tìm chọn và sử dụng dòng thiết bị tự động này, liên hệ với XNK HT chúng tôi sẽ được đội ngũ nhân viên chuyên nghiệp dựa theo yêu cầu sử dụng và ngân sách để giúp các bạn lựa chọn sản phẩm phù hợp nhất với hệ thống.
