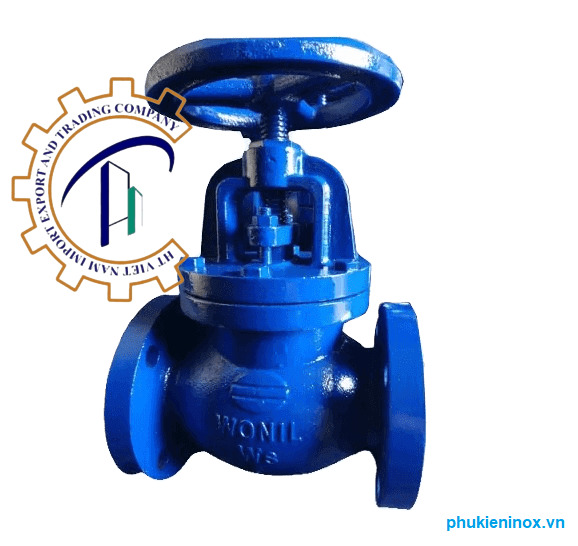

Van cầu gang Wonil

Van cầu gang Wonil được biết đến là dòng van cầu chất lượng cao được sản xuất bởi thương hiệu Wonil uy tín và nổi tiếng trong lĩnh vực sản xuất và cung cấp các vật tư ngành nước do đó chúng ta có thể hoàn toàn yên tâm về chất lượng và độ bền khi sử dụng.

Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại có kích cỡ, mẫu mã  đa dạng hỗ trợ con người kiểm soát và điều chỉnh lưu chất cho các hệ thống đường ống cấp dẫn chất lỏng, khí hoặc hơi nóng một cách hiệu quả nhất nhưng vô cùng đơn giản và dễ dàng sử dụng.

Hiện nay, van cầu gang Wonil đang được nhập khẩu chính hãng tại XNK HT chúng tôi và được phân phối toàn quốc với giá thành tốt nhất. Liên hệ để được tư vấn trực tiếp và báo giá tốt nhất. Hotline: 0981.625.884.

Giới thiệu van cầu gang Wonil Hàn Quốc chính hãng

Van cầu gang Wonil là một phân loại của van cầu Wonil, được sản xuất từ chất liệu chính là GC200 hay còn được gọi là gang dẻo. Có độ cứng và bền tạo cấu trúc thân van vô cùng chắc chắn và chống chịu được áp lực lớn và nhiệt độ cao. Đặc biệt việc sơn phủ bằng Epoxy toàn thân giúp cho chúng có thể kháng bụi, kháng nước và hoạt động tốt hơn trong môi trường ăn mòn hoặc không khí ẩm cao.

Với thiết kế thông minh có hình dáng điển hình là cầu bầu hoặc chữ ngã (yên ngựa), 2 cổng vào và ra của lưu chất không thẳng hàng, do đó lưu chất sẽ được giảm áp và điều chỉnh lưu lượng chính xác tại đĩa van. Cực kì thích hợp với các ứng dụng công nghiệp yêu cầu sự chính xác cao và đảm bảo tính kín tuyệt đối như sản xuất thực phẩm, hóa chất, dầu tua bin, khí gas, hơi nóng,…

Sản phẩm van cầu gang Wonil đang được sản xuất với các kích cỡ khác nhau từ DN40, DN50, DN65, DN80, DN125, DN150, DN200,…DN300 để đáp ứng được sự phát triển mạnh mẽ của công nghệ hiện đại và nhu cầu sử dụng phức tạp của các ngành công nghiệp hiện nay. Mặt khác, với giá thành rẻ hơn nhiều so với dạng van inox hay thép thì việc lựa chọn van cầu Wonil bằng gang được xem là giải pháp thông minh và tối ưu cho nhiều công trình quy mô lớn.

Một số tên sản phẩm van cầu gang Wonil phổ biến khác như:

• Wonil cast iron Globe valve
• Van hơi nóng gang Wonil
• Van điều tiết gang Wonil
• Bellow seal Stop Valve
• Bellows seal Globe Valve

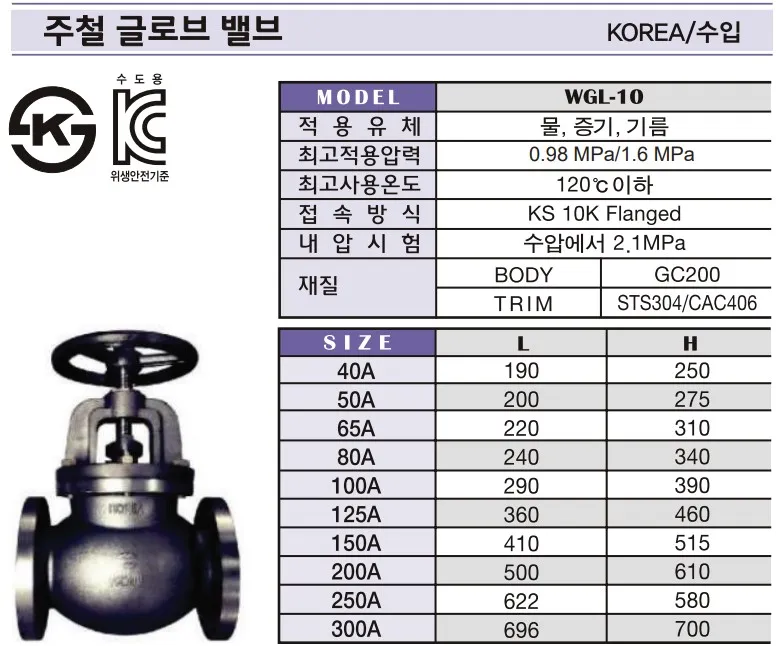

Catalogue van cầu gang Wonil model WGL – 10

Có thể bạn cần mua: van cầu ETM

Cấu tạo và cách thức làm việc của van cầu gang Wonil

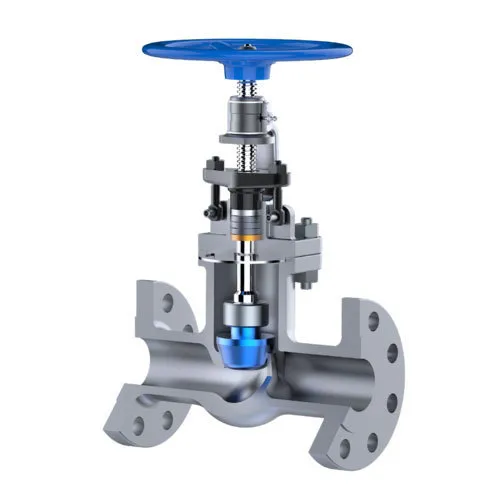

Cấu tạo chung của van cầu hơi gang Wonil

Van cầu gang Wonil được thiết kế thân dạng cầu bầu hoặc chữ ngã và về cơ bản thì chúng có cấu tạo không khác biệt gì so với các dòng van cầu được làm từ các chất liệu khác trên thị trường, gồm có những chi tiết, thành phần như:

Thân van

Đây là chi tiết có kích cỡ lớn nhất bao trọn tất cả các thành phần còn lại như đĩa van, ghế, trục nối, đệm kín,… tạo thành một thân cấu trúc van cầu hoàn chỉnh. Sản xuất từ chất liệu GC200 có độ cứng và còn được sơn phủ toàn bộ bề mặt bằng sơn Epoxy chống bám bụi và thấm ngấm nước, tăng thẩm mỹ, nâng cấp tuổi thọ khi làm việc ngoài ngoài trời.

Nắp van

Có chức năng đậy kín cho thân van để ngăn chặn tình trạng các rác thải, bụi bẩn có thể xâm nhập vào bên trong đường ống hoặc lưu chất trong van thất thoát khi có áp lực cao. Ngoài ra nắp van cũng cố định cho trục van được đứng thẳng để nâng đỡ tay van. Chất liệu nắp van tương đồng với thân van.

Trục van

Chi tiết trục van được thiết kế kéo dài theo thân van, có chức năng liên kết 2 bộ phận quan trọng đó là đĩa van và tay quay mục đích truyền tải lực tác động liên tục tới đĩa van để thực hiện quá trình đóng mở đường ống theo yêu cầu.

Đĩa van

Bộ phận này tiếp xúc trực tiếp và chịu ảnh hưởng từ lưu chất như áp lực, nhiệt độ có thể gây oxi hóa. Do đó đĩa van được làm từ các chất liệu bền như inox, bên ngoài thường bọc cao su để chống chịu được các điều kiện ăn mòn trong môi trường.

Đĩa van di chuyển nâng lên hoặc hạ xuống tương ứng với quá trình đóng và mở theo sự điều khiển của tay quay nhờ được gắn với đầu dưới của trục van.

Ghế van

Bộ phận cố định và giữ cho đĩa van không bị trượt xuống phía dưới, khi bề mặt đĩa van tiếp xúc kín với ghế van được hiểu là van cầu gang Wonil đang ở trạng thái đóng hoàn toàn.

Gioăng kín

Được sản xuất từ chất liệu EPDM hoặc Teflon, các cao su có đặc tính dẻo dai, chống oxi hóa tốt và đặc biệt có thể chịu được nhiệt độ cao nên được tin tưởng lựa chọn để làm thành phần tạo độ kín cho van cầu gang Wonil, được đặt tại vị trí tiếp giáp giữa trục và nắp van, bao phủ toàn bộ đĩa van để tránh rò rỉ lưu chất và giảm lực ma sát khi hoạt động.

Bộ truyền động

Có dạng tay quay, được gắn cố định trên đầu của thân van và phần tâm tay quay kết nối với phần đầu trục van. Đây chính là nơi sẽ nhận các tác động lực từ con người để tạo các chuyển động truyền tải xuống cho đĩa van thực hiện việc đóng mở đường ống

Và đối với một số trường hợp, nếu cần tích hợp van cầu gang Wonil với các hệ thống tự động hóa chúng ta sẽ thay thế bằng bộ điều khiển điện. Áp dụng điện áp 24V, 220V hoặc 380V điều tiết lưu chất một cách tự động có độ chính xác, nhanh chóng hơn nhiều lần so với tay quay.

Ngoài ra, van cầu gang Wonil không thể hoàn thiện và hoạt động được nếu thiết 1 trong các chi tiết dưới đây đó là bulong, đai ốc, vít cố định, mặt bích tiêu chuẩn JIS để kết nối cho van với đường ống một cách chắc chắn và chống rung lắc, rò rỉ khi áp suất hệ thống tăng cao.

Nguyên lý làm việc của van cầu gang Wonil

Thông qua tìm hiểu cấu tạo van cầu gang Wonil ở trên thì chúng ta có thể thấy được rằng sản phẩm này cũng hoạt động theo cơ chế chung của các Globe Valve, có phần giống với van cổng tuy nhiên thì:

Do hành trình của đĩa van được rút ngắn vì thế quá trình đóng mở diễn ra nhanh và tiết kiệm thời gian hơn.

Thân van cầu có thiết kế thân cùng đĩa van có sự khác biệt hoàn toàn, mục đích làm giảm áp suất lưu chất tới giới hạn an toàn và tối ưu hướng tác động của áp lực lên đĩa van (đĩa van được đạt nằm ngang ), cực kì phù hợp với yêu cầu tiết lưu lưu lượng chuẩn xác.

Cụ thể van cầu gang Wonil sẽ được trải qua lần lượt và lặp lại 3 trạng thái sau:

Trạng thái mở: chúng ta tác động lực vào phần tay van khiến cho bộ phận này xoay tròn theo hướng từ phải qua trái (ngược chiều kim đồng hồ). Khi đó trục van có các ren xoắn sẽ được đẩy dần lên kéo theo trục van ở phía dưới cũng đi lên, khoảng trống được hiện ra ở giữa thân van cho phép lưu chất được di chuyển tự do.

Trạng thái đóng: thực hiện tác động lực ngược lại với quá trình mở van đó là điều khiển cho tay quay xoay theo chiều kim đồng hồ, đĩa van bị trục van ấn xuống từ từ và cố định tại ghế van, bịt kín hoàn toàn vách ngăn, cắt đứt dòng chảy lưu chất mà không gây sốc áp hay búa nước nguy hiểm.

Trạng thái điều tiết: được hiểu đơn giản là đĩa van được điều chỉnh không đóng cũng không mở hoàn toàn, việc mở ra một phần đường ống nhằm mục đích điều chỉnh lượng lưu chất vừa đủ theo yêu cầu sử dụng khác nhau.

Đánh giá ưu điểm và nhược điểm của van cầu gang Wonil

Ưu điểm của van cầu gang Wonil

Trên thị trường hiện nay không hiếm hay nói cách khác là không khó khăn khi tìm kiếm các dòng van cầu để lắp đặt phù hợp với đường ống hệ thống. Thế nhưng van cầu gang Wonil vẫn luôn đứng top trong lòng người sử dụng.

Vậy vì sao dòng sản phẩm này lại nhận được sự yêu thích và tin cậy đến như vậy. Câu trả lời sẽ được giải thích bằng những lợi ích dưới đây mà van mang đến đó là:

• Tuổi thọ sử dụng cao và được bảo hành lên tới 1 năm do đó người sử dụng có thể tiết kiệm được chi phí vận hành và thay mới
• Van cầu gang Wonil có độ bền vô cùng cao, có thể hoạt động liên tục trong thời gian dài vô cùng bền bỉ và ít gặp các tình trạng hư hỏng vặt
• Được làm từ chất liệu gang với công nghệ cao do đó van cầu gang Wonil có khả năng chống chịu áp lực lớn vô cùng hiệu quả lên tới 16bar
• Chất liệu sản xuất cao cấp và có độ an toàn cao, được tin cậy sử dụng cho các hệ thống cấp thoát và xử lý chất lưu chất tương tự nước hoặc hơi nóng, khí nén nhiệt độ cao
• Van chữ ngã gang Wonil hoạt động êm ái, không gây rung lắc và áp lực cho đường ống, cực kì an toàn với con người và môi trường tự nhiên
• Cấu tạo van cầu gang Wonil Hàn Quốc khá đơn giản và dễ sử dụng, không đòi hỏi trình độ kỹ thuật cao hay bảo dưỡng quá thường xuyên
• Khả năng chống ăn mòn của van cầu gang Wonil rất tốt khi hoạt động trong các môi trường nước hoặc tương tự, khí nén và hơi nóng không chứa tính ăn mòn của aicd, kiềm, bazo,..
• Đĩa chặn van được thiết kế tốt hơn và có khả năng hoạt động trong các môi trường có điều kiện khắc nghiệt để điều chỉnh lưu lượng một cách chính xác và hiệu quả nhất
• Mẫu mã thiết kế và kích thước của van cầu gang Wonil Hàn Quốc rất đa dạng có thể đáp ứng tốt tất cả các nhu cầu sử dụng khắt khe hiện nay.

Nhược điểm của van chữ ngã gang Wonil

Bên cạnh những ưu điểm nổi bật thì van cầu gang Wonil cũng không thể tránh được các hạn chế nhất định của van cầu nói chung đó là:

• Kiểu kết nối không đa dạng, chỉ phù hợp sử dụng với các hệ thống đường ống phi 49mm (1 ½’’) trở lên.
• Van cầu gang Wonil chỉ cho phép lưu chất di chuyển theo 1 chiều cố định và duy nhất, không thể quay ngược trở lại làm xáo trộn môi trường đầu nguồn
• So với các van cầu khác trên thị trường hay van cổng, van bướm thì van cầu gang Wonil có giá thành cao hơn, vì thế cần cân đối tốt ngân sách với nhu cầu sử dụng sao cho phù hợp nhất
• Do thân van đúc dày nguyên khối nên trọng lượng thường nặng, khó vận chuyển nên cần phải sử dụng các thiết bị chuyên dụng tốn khá nhiều thời gian và chi phí
• Không thể điều chỉnh cho các lưu chất có tính đông đặc, hạt rắn, bột hoặc chất lỏng có chứa tạp chất chưa được xử lý.

Ứng dụng của van cầu gang Wonil rất đa dạng

Với những ưu điểm vượt trội mà van cầu gang Wonil được sở hữu thì không quá bất ngờ khi dòng thiết bị này lại được ưa chuộng và tin cậy sử dụng để điều chỉnh lưu chất trong nhiều hệ thống công nghiệp đòi hỏi độ kín khít cao.

Một số ví dụ điển hình mà các bạn có thể tham khảo như sau:

• Van cầu gang Wonil được lắp đặt tại các lỗ thông hơi cao và cống thoát nước thấp
• Ứng dụng van rộng rãi tại các hệ thống cấp thoát nước sinh hoạt cho các khu chung cư cao tầng, khu đô thị, nhà máy công nghiệp, xưởng chế tạo,…để đóng mở hoặc điều chỉnh lưu chất dòng chảy khi cần sử dụng hoặc sửa chữa, bảo dưỡng.
• Được sử dụng phổ biến trong các hệ thống dầu nhiên liệu, tua bin, dầu bôi trơn tua bin đòi hỏi điều khiển dòng chảy lưu chất có độ chính xác và kín cao
• Van chữ ngã gang Wonil được lắp đặt trong các hệ thống đường ống HVAC
• Lắp đặt van cầu Wonil cho hệ thống trích xuất và thoát khí ngưng, đảm bảo ổn định và an toàn lao động
• Van cầu gang Wonil là thiết bị không thể thiếu tại các hệ thống lò hơi công nghiệp, nồi hơi, máy sưởi,…
• Van cầu hơi gang Wonil còn được ứng dụng trong nhiều ngành công nghiệp chủ đạo như dệt may, nhuộm sấy, nhà máy sản xuất thực phẩm, nước giải khát, hóa chất, đóng tàu, xưởng ô tô,…
• Ngoài ra có thể thấy được sự hiện diện của van cầu gang Wonil tại các nhà máy xử lý nước, đi qua hệ thống xử lý nước thải, các đường ống vận chuyển lưu chất dạng hơi, khí đến các khu vực, thiết bị cần sử dụng

Bảng kích thước của van cầu gang Wonil

Phân loại các van cầu gang Wonil hiện nay

Van chữ ngã gang Wonil

Hay còn được gọi là van cầu yên ngựa Wonil, van cầu hơi chữ S Wonil do hình dáng thiết kế của dòng van này có hình dạng uốn lượn như chữ ngã để trực tiếp điều chỉnh áp lực nước, khí hoặc hơi tại vị trí đĩa chặn, vách ngăn trước khi đi qua van.

Được xem là sản phẩm được ứng dụng phổ biến nhất hiện nay, có độ bền vượt trội và giá thành phù hợp được lắp đặt để kiểm soát và quản lý các hệ thống có nhiệt độ cao, áp suất lớn như lò hơi công nghiệp, hệ thống hơi nóng, sấy khô, sản xuất hóa chất nhẹ,..

Van cầu bầu gang Wonil

Sở dĩ được gọi với tên van cầu bầu là bởi vì thân van thiết kế có dạng 2 nửa cầu úp lại với nhau, phần giữa được phình to hơn và 2 đầu ngoài dần dần thu nhỏ lại. Trật tự sắp xếp các bộ phận và chất liệu van không có gì thay đổi.

Tuy nhiên thì so với dạng van chữ ngã thì van cầu bầu Wonil GC200 thường có kích thước nhỏ gọn hơn do đó khả năng chống chịu mức áp suất cũng hạn chế, được ứng dụng phổ biến trong các ứng dụng công nghiệp xử lý nước, cấp dẫn nước lạnh nước sạch,…cho sản xuất hoặc sinh hoạt.

Van cầu góc GC200 Wonil

Dòng van cầu gang Wonil này được thiết kế với 2 đầu kết nối ống được bẻ cong tạo góc vuông nhằm mục đích chuyển hướng cho dòng chảy trong đường ống đồng thời điều chỉnh áp suất lưu chất tốt nhất, loại bỏ búa nước và giảm nhiễu loạn đường truyền.

Do đó sản phẩm này hoàn toàn có thể lắp đặt được với các vị trí đường ống đặc biệt mà các van cầu chữ ngã hay van cầu bầu không thể phát huy được đó là các góc nối , hệ thống âm tường. Tuy nhiên chúng không phổ biến nhiều và cấu tạo khá đặc biệt để sử dụng với các đường ống phức tạp cho nên yêu cầu cần có trình độ kỹ thuật khi thực hiện.

Van cầu xiên Wonil GC200

Tên gọi van xuất phát từ hình dáng độc đáo, 1 phần thân + trục và tay quay được nghiêng hẳn sang 1 góc 45 độ so với thân và hướng nghiêng là hướng chảy của lưu chất trong đường ống, do đó chúng ta hoàn toàn có thể lắp đặt sản phẩm một cách dễ dàng, đảm bảo độ chính xác nhất.

Việc thiết kế tối ưu cùng chất liệu gang cứng bền giúp cho van có thể giảm tối đa các tác động tiêu cực từ môi trường hoạt động nhất là áp suất lưu chất đồng nghĩa ít hư hỏng hơn, hiệu suất kín được đảm bảo và có khả năng làm việc ổn định và chính xác trong thời gian dài cho các hệ thống hơi, khí có nhiệt độ, áp lực cao như dầu, khí gas…

Xem thêm: van cầu hơi thép PN40

Một số lưu ý khi lựa chọn van cầu gang Wonil

Để có thể sử dụng được một sản phẩm van cầu hơi gang Wonil có chất lượng đảm bảo và đáp ứng tốt các yêu cầu, mục đích sử dụng cụ thể thì người tiêu dùng cần đặc biệt chú ý các yếu tố quan trọng như sau:

Lựa chọn nhà cung cấp uy tín: nhu cầu sử dụng van cầu gang Wonil Hàn Quốc hiện nay là rất lớn và xuất hiện tình trạng hàng giả, kém chất lượng tràn lan trên thị trường do đó người sử dụng cần thông thái lựa chọn các đơn vị nhập khẩu trực tiếp để mua hàng chính hãng với mức giá ưu đãi và được cung cấp đầy đủ các chứng từ.

Kiểm tra kích cỡ: kích thước phù hợp là tiêu chí vô cùng quan trọng khi lựa chọn, đảm bảo độ kín và hiệu suất hệ thống, giảm tổn thất năng lượng.

Kiểm tra chất liệu: cần xem xét kỹ lượng chất liệu gang dẻo có đảm bảo với môi trường hệ thống chuẩn bị lắp đặt hay không, đảm bảo các thông số kỹ thuật như áp lực và nhiệt độ phù hợp để van cầu gang Wonil không phải gặp các trục trặc không mong muốn.

Xem xét tính năng: sử dụng nên tìm hiểu và nắm bắt được các tiêu chuẩn của kết nối của mặt bích phù hợp.

=>>>Ưu tiên mua các sản phẩm mới, chính hãng, chất lượng cao, có đầy đủ tem nhãn xuất xứ rõ ràng.

Hướng dẫn lắp đặt và bảo trì van cầu gang Wonil đúng nhất

Quy trình lắp đặt van cầu gang Wonil

Không bao giờ được bỏ qua bước kiểm tra ngoại quan đối với van cầu gang trước khi lắp đặt vào đường ống để kịp thời đổi trả nếu không may xảy ra các hư hỏng không thể khắc phục

Lựa chọn vị trí lắp đặt phù hợp đảm bảo sự thuận tiện khi vận hành, kiểm tra, bảo dưỡng vệ sinh hoặc thay thế

Chuẩn bị đầy đủ các linh kiện, công cụ cần thiết bao gồm cả vệ sinh đường ống sạch sẽ, loại bỏ hoàn toàn các tạp chất, lau khô để đảm bảo mối nối được kín đáo nhất.

Người thi công nên đảm bảo kiến thức cũng như tuân thủ hướng dẫn sử dụng về van cầu gang Wonil cung cấp bởi nhà sản xuất.

Điều chỉnh cho đĩa van đóng kín và hướng lắp đặt theo chiều dòng chảy lưu chất để van cầu gang Wonil có thể hoạt động theo đúng thiết kế

Sử dụng mặt bích bu long và đai ốc phù hợp để cố định cho van chắc chắn nhất. Lưu ý, đệm van được đặt giữa 2 mặt bích tại 2 đầu kết nối đảm bảo độ kín tốt nhất.

Thực hiện đóng mở van xem xét đĩa van có bị kẹt hay không, khởi động hệ thống để cho lưu chất đi qua van để kiểm duyệt độ kín đường ống.

Đặc biệt, để kéo dài thời gian sử dụng cũng như đảm bảo quá trình van hoạt động diễn ra trơn mượt và ổn định nhất thì chúng ta cần phải bảo dưỡng, bảo trì cho van cầu gang Wonil định kỳ theo hướng dẫn bao gồm có:

Vệ sinh định kỳ -> kiểm tra tổng quát -> thay thế linh kiện (nếu hư hỏng) -> bôi trơn các máy móc, linh kiện.
