Van bi 1 mảnh

Van bi 1 mảnh là một van công nghiệp phổ biến, được xuất hiện nhiều xung quanh đời sống có thể dễ dàng bắt gặp ngay trong chính căn nhà của các bạn. Vậy bạn đọc đã hiểu biết và nắm rõ được những thông tin gì về đặc điểm cấu tạo cũng như cách sử dụng sao cho đúng đắn về dòng sản phẩm này hay chưa? Nếu chưa thì hãy cùng chúng tôi đi tìm hiểu trong bài viết sau đây nhé.

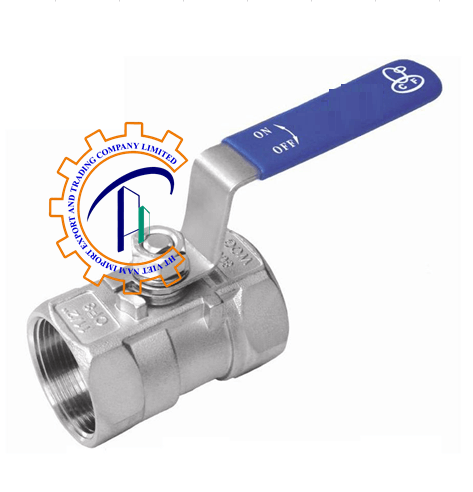

Vài nét về van bi 1 mảnh

Van bi 1 mảnh hay còn được biết tới với nhiều tên gọi khác nhau như:

• Van bi 1PC
• Van bi 1 thân

Và trong tiếng anh chúng có tên là: 1 Piece ball valve.

Van bi 1 mảnh với phần thân được đúc nguyên khối cứng chắc, không thể tháo dỡ như dạng 2 thân hay 3 thân. Việc đúc nguyên khối giúp cho sản phẩm này có độ cứng chắc, không gian tuần hoàn lưu thông khép kín, chống rò rỉ lưu chất.

Thân van có cấu tạo khá đơn giản, sử dụng kiểu kết nối đa dạng như nối ren, dán keo cho phép liên kết với nhiều dạng ống dẫn khác nhau. Mối nối có sự chắc chắn, đảm bảo độ kín chống rò rỉ lưu chất ra bên ngoài.

Bi van được chế tạo theo dạng reducing bore, kết nối trực tiếp với trục tiếp nhận lực mô men xoắn từ bộ tay gạt điều khiển có khả năng quay tròn ¼ linh hoạt đóng/mở để điều tiết dòng chảy lưu chất.

Với thiết kế nhỏ, gọn gàng van bi 1 mảnh có thể lắp đặt trên nhiều vị trí khác nhau cực dễ dàng. Cùng với đó là chất liệu sản xuất bằng inox, đồng, nhựa giúp cho chúng có thể ứng dụng cực hiệu quả trong nhiều hệ thống đặc biệt là đường ống dân dụng, cấp thoát nước hộ gia đình, chung cư, nhà máy sản xuất,…

Mặt khác, van lại có giá thành rẻ, rẻ nhất trong các loại van bi nhưng về vấn đề bảo dưỡng lại có sự khó khăn và nếu hư hỏng thì phải thay thế toàn bộ.

Để có thể hiểu rõ được đặc điểm cấu tạo của van bi 1 mảnh xin mời quý vị và các bạn cùng theo dõi tiếp phần dưới đây nhé!

Xem thêm: van bi 2 mảnh.

Cấu tạo chung của van bi 1 mảnh

Quan sát hình vẽ minh họa chúng ta cũng có thể thấy được rằng van bi 1PC có cấu tạo tương tự như các dòng ball valve phổ biến khác như: thân van, trục quay, bi van, gioăng kín và bộ điều khiển.
Mỗi thành phần có những đặc điểm và nguyên lý hoạt động riêng biệt được trình bày cụ thể như sau:

1.Bộ điều khiển

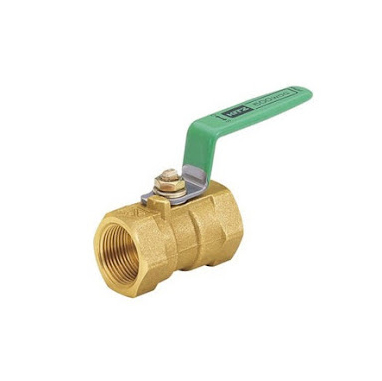

Van bi 1 thân sử dụng kiểu điều khiển tay gạt phổ biến nhất, phương thức hoạt động truyền thống này đem tới cho van khả năng điều hành đơn giản, không tốn quá nhiều sức lực, có sự nhanh chóng và sử dụng theo mục đích riêng biệt chính xác.

Được gắn trên thân van và kết nối với đầu của trục để truyền động lực điều khiển cho bi van đóng mở. Thường có chất liệu là thép không gỉ được bọc thêm một lớp nhựa bảo vệ hoặc cũng có thể hoàn toàn từ nhựa cứng tùy loại.

2.Thân van bi

Thân van bi là một khối đơn rỗng ruột chứa tất cả các chi tiết còn lại, được đúc từ nhiều chất liệu như đồng, nhựa, thép không gỉ tạo cấu trúc chắc chắn, chịu áp lực, va đập vật lý tốt khi hoạt động.

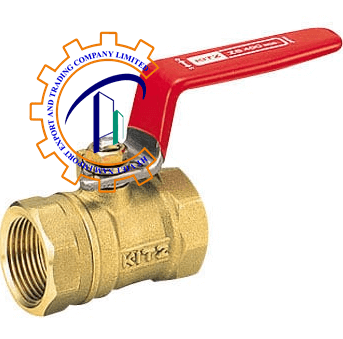

Tại 2 đầu thân van bi 1 mảnh là 2 mặt kết nối được thiết kế dạng nối ren hoặc dán keo tùy loại, có khả năng liên kết nhanh với nhiều dạng ống, tạo độ kín cao chống rò rỉ lưu chất (nên chèn thêm băng tan vào vòng ren).

3.Trục van

Một thanh trục tròn bằng kim loại thường là thép không gỉ được nối liền từ bộ điều khiển tay gạt tới bi van để thực hiện chức năng quan trọng đó là truyền liên tục lực chuyển động. Do quá trình quay có sự ma sát, mài mòn mạnh, có áp lực lớn nên việc lựa chọn inox là hoàn toàn hợp lý và bảo đảm tuổi thọ.

4.BI van

Đĩa van được thiết kế dạng bi tròn nên được gọi là bi van, đục rỗng xuyên tâm theo dạng reducing bore để lưu chất có thể đi qua dễ dàng nhất. Tiếp nhận lực chuyển động để thực hiện việc đóng mở theo sự điều khiển của con người thông qua tay gạt.

5.Gioăng kín

Vị trí tiếp xúc giữa thân van với bi van có thể có khoảng trống nên việc chèn thêm một miếng đệm hay còn gọi là gioăng kín, vòng cao su bằng PTFE hoặc NBR để tạo độ kín đáo, chống rò rỉ lưu chất cũng là giảm đi sự ma sát mài mòn cho bi van.

Nguyên lý hoạt động của van bi 1PC

Van bi 1 mảnh có nguyên lý hoạt động khá đơn giản, cơ chế đóng mở bi van nhanh chóng nhờ thao tác tác dụng lực từ con người vào bộ tay gạt sang bên trái hoặc bên phải tùy nhu cầu sử dụng và thiết kế van. Với khả năng chịu áp lực cao lên tới 16bar và đặc tính không thay đổi dòng chảy tạo điều kiện thuận lợi cho van bi 1 thân điều tiết lưu chất, đảm bảo lưu lượng cũng như áp suất trong đường ống không bị thay đổi.

Các dòng van bi 1 thân XNK HT cung cấp

Van bi Arita

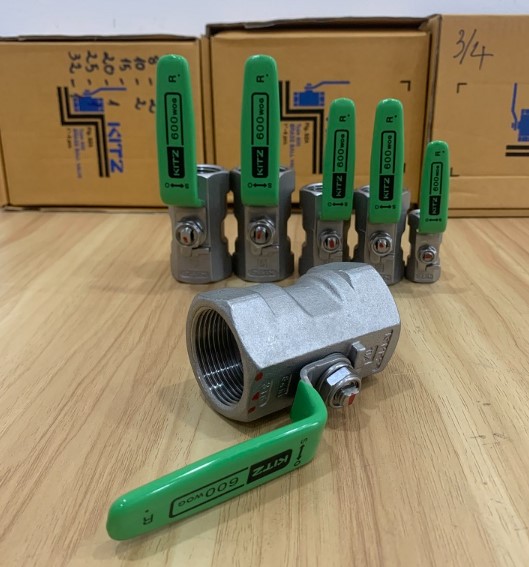

Van bi Kitz

Van bi Bueno

Tìm hiểu ứng dụng của van bi 1 mảnh

Với nhiều lợi thế to lớn về đặc điểm tính chất cũng như chức năng ưu việt thì hiện nay van bi 1 mảnh đang được sử dụng rộng rãi và phổ biến trong nhiều hệ thống đường ống cấp thoát nước dân dụng, dân sinh và trong công nghiệp sản xuất, ví dụ một số ứng dụng tiêu biểu như:

• Hệ thống đường ống trong các nhà máy chế biến thực phẩm, đồ ăn, nước giải khát, rượu bia, nước khoáng,…
• Hệ thống dẫn nước sạch tại các khu dân cư, khu công nghiệp, hồ bơi, bể chứa
• Các hệ thống truyền dẫn hơi, khí nén, khí gas, xăng dầu
• Hệ thống phòng cháy chữa cháy,, hệ thống chiller
• Van bi 1 mảnh được lắp đặt trong hệ thống tưới tiêu tự động ngành nông nghiệp, các trang trại chăn nuôi
• Lĩnh vực hàng hải, các tàu thuyền,..

Các ứng dụng của van bi 1 thân có thể thay đổi tùy thuộc vào yêu cầu cụ thể của từng ngành và hệ thống. Điều này làm cho nó trở thành một giải pháp linh hoạt và được ưa chuộng trong nhiều lĩnh vực công nghiệp.

Có thể bạn cần mua: van bi 3 mảnh.

Nhận xét điểm mạnh, hạn chế của van bi 1 mảnh

Ưu điểm nổi bật của van bi 1 mảnh

• Có thiết kế nhỏ gọn, trọng lượng nhẹ dễ dàng vận chuyển, lắp đặt nhiều không gian và chiếm ít diện tích
• Van bi 1 mảnh có đa dạng kích cỡ có thể lắp đặt với nhiều kích thước ống dẫn lớn nhỏ khác nhau
• Mẫu mã thịnh hành, bền đẹp hợp với xu thế phát triển và thị hiếu người sử dụng
• Chất liệu cao cấp, đa dạng thích ứng làm việc với nhiều môi trường khác nhau từ thông dụng tới khắc nghiệt nhất
• Van bi 1 mảnh sử dụng kiểu kết nối phổ biến, đơn giản và nhanh chóng có độ kín đáo, chống áp lực và ngăn chặn rò rỉ tốt, có thể liên kết với nhiều dạng ống, không đòi hỏi trình độ chuyên môn cao
• Van bi 1PC có giá thành phù hợp với nhiều đối tượng khách hàng, tối ưu chi phí

Hạn chế của van bi 1 mảnh

• Van bi 1 mảnh giới hạn kích cỡ, không phù hợp với những kích thước ống dẫn lớn
• Với thiết kế dạng khối đơn, liền mạch không thể tháo rời từng chi tiết nên việc vệ sinh bảo dưỡng van bi 1 mảnh gặp khó khăn và nếu hư hỏng sẽ phải thay thế toàn bộ gây tốn kém
• Kết nối ren hay dán keo của van bi 1PC không phù hợp với những hệ thống đòi hỏi việc bảo dưỡng thường xuyên.

Một số lưu ý khi sử dụng van bi 1 thân

Khi sử dụng van bi inox 1 mảnh, có một số lưu ý quan trọng mà người sử dụng cần hiểu biết và nắm vững để đảm bảo hiệu suất và an toàn của hệ thống như sau:

• Kiểm tra lưu chất: Trước khi mở hoặc đóng van, hãy đảm bảo kiểm tra môi trường lưu chất, các tính chất oxi hóa để đảm bảo rằng van được sử dụng là phù hợp với yêu cầu của ứng dụng cụ thể.
• Đảm bảo độ kín: Kiểm tra và bảo dưỡng định kỳ các gioăng kín để đảm bảo rằng chúng không bị hỏng và đảm bảo độ kín đáo, chống rò rỉ lưu chất gây ô nhiễm, mất an toàn.
• Xem xét áp suất và nhiệt độ: lựa chọn van có thông số kỹ thuật phù hợp với yêu cầu hệ thống, khả năng chịu được áp suất và nhiệt độ mà hệ thống đang hoạt động không. Đảm bảo nằm trong giới hạn an toàn.
• Lựa chọn vật liệu cấu tạo phù hợp: Đảm bảo rằng vật liệu của van và các bộ phận liên quan phù hợp với môi trường làm việc, đặc biệt là trong trường hợp các chất ăn mòn hay đòi hỏi khả năng chống mài mòn cao.
• Lựa chọn kiểu kết nối phù hợp: Kiểm tra định kỳ các điểm kết nối của van, bao gồm ren,, dán keo để đảm bảo sự chắc chắn và không có rò rỉ.
• Hạn chế sự rung động: Tránh sự rung lắc không mong muốn bằng cách sử dụng phụ kiện chống rung nếu cần thiết. Áp suất cao làm rung lắc mạnh có thể ảnh hưởng đến hiệu suất và độ kín đáo của van.
• Kiểm tra và bảo dưỡng định kỳ: Thực hiện các công việc bảo trì định kỳ như vệ sinh làm sạch, kiểm tra bảo dưỡng bôi trơn van để đảm bảo hoạt động trơn tru và độ tin cậy của hệ thống.

Khi tuân thủ những lưu ý này, người sử dụng hoàn toàn có thể yên tâm rằng van bi inox 1 thân hoạt động hiệu quả và an toàn trong quá trình sử dụng của hệ thống.

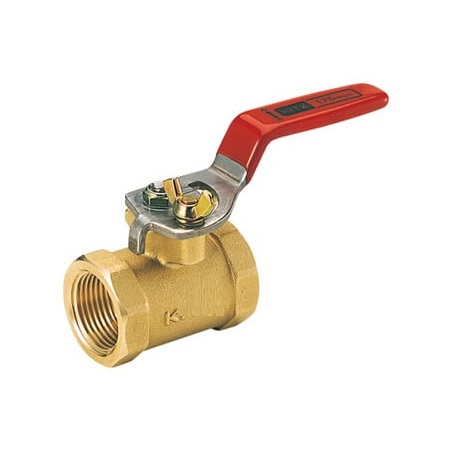

Báo giá van bi 1 mảnh? Đơn vị nhập khẩu và phân phối uy tín, chính hãng
