Van bi 3 mảnh

Van bi 3 mảnh là một dạng của Ball valve, được thiết kế thân van hướng đến khả năng linh hoạt khi sử dụng, tạo nhiều điều kiện thuận lợi cho người sử dụng bảo dưỡng, sửa chữa. Vậy van bi 3 mảnh có điểm độc đáo gì khác so với các dạng 1 mảnh, 2PC mà lại được ứng dụng đa dạng và phổ biến trong nhiều ngành công nghiệp hiện nay thì xin mời các bạn cùng khám phá trong bài viết ngay sau đây nhé.

Giới thiệu về van bi 3 mảnh

Van bi 3 mảnh được gọi với rất nhiều tên gọi khác nhau như van bi 3 thân, van bi 3PC, 3PC ball valve là tên quốc tế của dòng sản phẩm này. Nhìn tổng quát bên ngoài chúng ta dễ dàng thấy được thiết kế của chúng khá cầu kì, được lắp ráp từ 3 mảnh thân độc lập lại với nhau thông qua các bulong và đai ốc.

Với cấu trúc như vậy chúng ta thường nghĩ đến sự lỏng lẻo và chịu áp suất kém nhưng van bi 3 mảnh thì hoàn toàn ngược lại. Chúng cực kì chắc chắn và chống rung lắc, chịu áp suất cao lên tới PN63, tương đương với 63kgf/cm2.

Không chỉ vậy độ kín đáo cao, hiện tượng rò rỉ lưu chất không xuất hiện ở van bi 3 mảnh, tạo không gian lưu truyền đạt tiêu chuẩn, lưu chất không bị tổn thất áp suất cũng như lưu lượng được bảo toàn. Đặc biệt, khi cần tháo dỡ để vệ sinh, bảo dưỡng, thay thế chi tiết van bi 3 mảnh đáp ứng cực kì tốt, khá dễ dàng không đòi hỏi kỹ thuật cao, tốn ít thời gian và không làm ảnh hưởng tới ống dẫn.

Hiện nay van bi 3 thân đang được sản xuất với kích cỡ cực kì đa dạng từ DN15-Dn200 với nhiều chất liệu cấu tạo cao cấp như inox, thép hoặc nhựa chịu nhiệt, kháng oxi hóa tốt có thể ứng dụng trong nhiều điều kiện môi trường và đáp ứng các yêu cầu sử dụng khác nhau.

Xem thêm: van bi inox.

Van bi 3PC được ứng dụng ở đâu

Một số hệ thống lắp đặt và sử dụng van bi 3 mảnh tiêu biểu nhất có thể kể đến như:

• Hệ thống lò hơi, lò nung, nồi hơi
• Hệ thống cấp thoát nước hộ gia đình, trang trại chăn nuôi gia súc, gia cầm, các hồ nuôi thủy sản,…
• Hệ thống tưới tiêu, trạm bơm cấp nước, thủy điện, nhiệt điện, năng lượng, dệt may
• Các ngành công nghiệp chế biến và sản xuất lương thực thực phẩm, dược phẩm, mỹ phẩm, linh kiện điện tử, hóa chất,…
• Lĩnh vực khai khoáng, lọc hóa dầu, hàng hải
• Hệ thống phòng cháy chữa cháy

Cấu tạo chung của van bi 3 mảnh

Van bi 3 mảnh có thiết kế ưu việt và khá độc đáo để thực hiện chức năng đóng mở đường ống giúp ngăn chặn hoặc cho phép cũng như điều tiết lưu lượng lưu chất tốt nhất, đặc biệt là ưu tiên việc linh hoạt trong lắp đặt, tháo dỡ bảo dưỡng.

Đặc điểm vai trò từng bộ phận cấu tạo van bi 3 thân như sau:

Thân van

Với 3 mảnh thân van được ghép nối hoàn hảo với nhau thông qua các bulong – đai ốc tạo cấu trúc thân van chắc chắn, cứng cáp chịu áp lực tốt nhất để bảo vệ các chi tiết bên trong và liên kết với ống dẫn để hình thành môi trường dẫn lưu chất kín đáo.

Thân van bi 3 mảnh phổ biến nhất là inox, ngoài ra tùy thuộc theo môi trường và chi phí có thể lựa chọn chất liệu nhựa hoặc thép WCB, đặc trưng nổi bật là chống oxi hóa, độ bền, tuổi thọ sử dụng dài lâu.

Mặt kết nối

Tại vị trí 2 đầu tiết diện nối ống dẫn của van bi 3PC chính là mặt kết nối được thiết kế dạng nối ren trong, hàn kín hay clamp được đúc khá chắc chắn. Sản xuất đạt tiêu chuẩn quốc tế, đảm bảo liên kết chống rò rỉ lưu chất, thuận tiện khi tháo dỡ.

Bi van

Đĩa van của 3PC ball valve có sự độc đáo, thay vì dạng dẹt mỏng như van cổng, van bướm hay hình côn như van cầu thì chúng được chế tạo hình bi tròn, đục lỗ xuyên tâm, đường kính tương ứng với tiết diện ống cho phép lưu chất lưu thông với tốc độ tối đa khi mở hoàn toàn.

Được gắn vào phần dưới của trục van để nhận momen xoắn thay đổi vị trí mặt bi đóng mở hoặc điều tiết lưu chất. Dạng thiết kế chủ yếu của bi van là dạng Floating nghĩa là bi van không được cố định mà có thể di chuyển xung qua vị trí seat của van trong quá trình làm việc cũng như khi lưu chất lưu thông qua vị trí làm việc của van.

Trục van

Một thanh trục được đặt vào bên trong thân van để thực hiện chức năng quan trọng đó là kết nối và truyền lực từ bộ điều khiển tới bi van. Được sản xuất từ chất liệu thép không gỉ để có khả năng chịu lực ma sát mài mòn khi quay chuyển động và chống oxi hóa tốt nhất.

Gioăng kín

Gioăng kín thực chất là vòng đệm tròn bằng cao su, thường là PTFE hoặc NBR dẻo dai đàn hồi, chống chịu nhiệt và kháng oxi hóa tốt được đưa vào vị trí tiếp nối giữa các thành phần bên trong thân van để tạo độ kín đáo, chống rò rỉ qua van gây ô nhiễm.

Bộ truyền động

Thông thường van bi 3 mảnh kết hợp với bộ truyền động dạng tay gạt đơn giản phù hợp với những hệ thống dân dụng có kích cỡ vừa và nhỏ. Và với những hệ thống quy mô lớn đòi hỏi sự chính xác, nhanh chóng thì có thể linh hoạt thay thế sang dạng điều khiển điện hoặc khí nén căn cứ theo nhu cầu, mục đích sử dụng.

Các dòng van bi 3 mảnh tốt nhất hiện nay

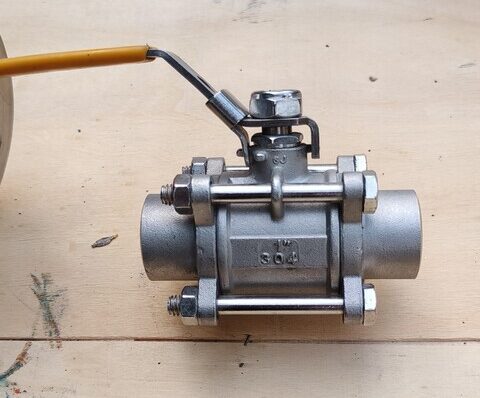

Van bi 3 mảnh tay gạt

Van bi tay gạt 3 thân là dòng van sử dụng kiểu điều khiển truyền thống thông dụng và đơn giản nhất. Với thiết kế bộ gạt tay được cố định chắc chắn trên thân van, nhận tác động lực trực tiếp từ con người để đóng mở, điều tiết van khá nhanh chóng, độ chính xác tin cậy cao.

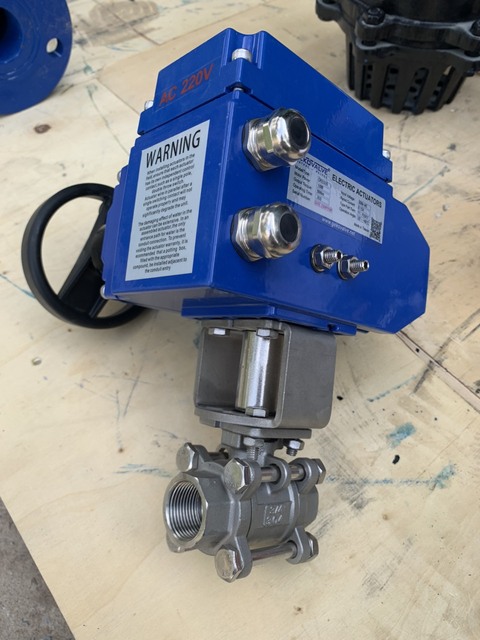

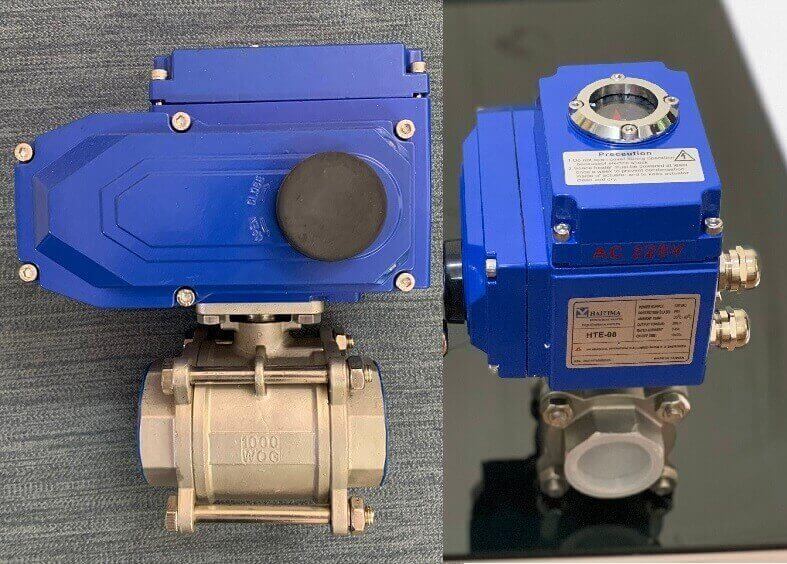

Van bi điều khiển điện 3 thân

Van bi 3 mảnh điều khiển điện là kết quả của quá trình chế tạo và phát triển không ngừng để đáp ứng được các yêu cầu sử dụng đa dạng và tối ưu hóa thời gian, công sức đặc biệt và nâng cao hiệu suất.

Đó là sự thay thế bằng bộ động cơ điện, tiếp nhận điện áp 24V, 220V từ hệ thống chuyển hóa thành năng lượng cơ để điều khiển van bi 3 thân đóng mở có sự nhanh chóng, cùng lúc nhiều thiết bị mà chỉ mất từ 15-30s.

Người sử dụng chỉ cần giám sát và điều hành từ phòng điều khiển, mọi hoạt động của van bi sẽ được truyền về thông qua tín hiệu điện xung analog 4-20mA. Chính vì thế có thể lắp đặt chúng nhiều vị trí khác nhau, từ cao đến thấp, các khu vực nguy hiểm, có chất độc hại, không thuận tiện cho việc có mặt con người điều hành trực tiếp.

Van bi 3PC điều khiển khí nén

Van bi 3 mảnh điều khiển khí nén là một thiết bị điều khiển tự động đang được ưa chuộng phổ biến nhất trong các hệ thống tự động hóa nhờ sở hữu vô cùng nhiều những tính năng thông minh và ưu điểm vượt trội và chất lượng.

Bộ truyền động khí nén sử dụng năng lượng khí trong sạch, cực an toàn, có thể tái sử dụng nhiều lần cực kì tối ưu nguyên liệu, bảo vệ môi trường tự nhiên nhưng lại đem đến khả năng vận hành vô cùng nhanh chóng, độ chính xác tuyệt đối phù hợp cho các ứng dụng đòi hỏi sự đóng ngắt tức thì, ngăn chặn dòng chảy khi có trường hợp khẩn cấp.

Hiện nay bộ điều khiển khí nén mang thương hiệu Geko đến từ Đài Loan đang nhận được rất nhiều sự phản hồi tích cực, đánh giá cao chất lượng, được phân chia thành 2 dạng đó là tác động đơn, tác động kép và hoạt động theo cơ chế ON-OFF hoặc tuyến tính.

Van bi inox 3 mảnh

Van bi 3 mảnh inox có thể gọi là dòng van cao cấp nhất nhờ được sản xuất từ inox là một vật liệu cao cấp nhất, sở hữu nhiều tính năng vượt trội hơn so với gang, thép, đồng, nhựa.

Các ưu điểm làm cho van bi 3 mảnh inox được yêu thích nhất và ứng dụng đa dạng môi trường như sau:

• Cực kì an toàn, không tạo ra các chất độc hại và đã được kiểm định với nước sạch
• Khả năng chống chịu áp lực lớn, có thể lên tới 40bar, va đập vật lý nhẹ không thể làm biến dạng hay nứt vỡ van bi.
• Khả năng chịu nhiệt độ cực tốt, hoạt động trong môi trường lưu chất có nhiệt độ cao nhưng không làm biến đổi chất lượng.
• Kháng oxi hóa, chống thấm nước, bề mặt không bị mài mòn, ố màu, chống bám dính, ứ đọng, cực kì dễ lau chùi có độ vệ sinh cao.
• Chính vì thế van bi 3 mảnh inox có giá thành cao hơn các dòng van cùng loại nhưng có tuổi thọ sử dụng lâu dài nhất.

Van bi thép 3pc

Van bi 3pc bằng thép chuyên dùng cho các hệ thống có đặc thù nhiệt độ cao, áp suất lớn cực kì nguy hiểm, có thể lên tới 300 độ C (nhưng không kéo dài). Nhờ được sản xuất bằng thép, được xem là vật liệu vô cùng chắc chắn và độ cứng và chịu áp lực không thua kém gì inox, chỉ có khả năng chống ăn mòn là yếu điểm cần lưu ý.

Van bi nhựa 3 thân

Van bi nhựa 3 mảnh là dòng van vô cùng quen thuộc và dễ dàng thấy được sự có mặt của chúng trong các hệ thống đường ống xung quanh chúng ta như cấp thoát nước hộ gia đình, nhà máy sản xuất,..

Với giá thành rẻ, tính thẩm mỹ và đa dạng cao, thiết kế nhỏ gọn và trọng lượng nhẹ giúp van bi 3 mảnh bằng nhựa thu hút thành công nhiều đối tượng người sử dụng. Đặc biệt là khả năng hoạt động trong môi trường lưu chất có tính ăn mòn mạnh như Axit, kiềm, muối, bazo cực kì tốt nhờ đặc tính không phản ứng với hóa chất của nhựa.

Tuy nhiên thì khả năng chống chịu nhiệt độ, áp lực của van bi nhựa 3 mảnh không được đánh giá cao, khi sử dụng thời gian dài có thể xuất hiện tình trạng phai màu, giòn nứt gãy nên hạn chế và lưu ý sử dụng vào những hệ thống có áp suất và nhiệt độ thông thường.

Có thể bạn cần: van bi nhựa.

Van bi 3 mảnh nối ren

Sử dụng kiểu kết nối với ống dẫn bằng ren trong đơn giản mang đến cho van bi 3 mảnh có thể lắp đặt với nhiều kích cỡ ống dẫn thiết kế ren ngoài từ DN6 đến DN50 một cách nhanh chóng nhất, không cần sử dụng thêm bất kì dụng cụ hỗ trợ phức tạp, tăng cường độ chắc chắn và khả năng chống rò rỉ bằng cách chèn lớp băng tan vào xung quanh vòng ren.

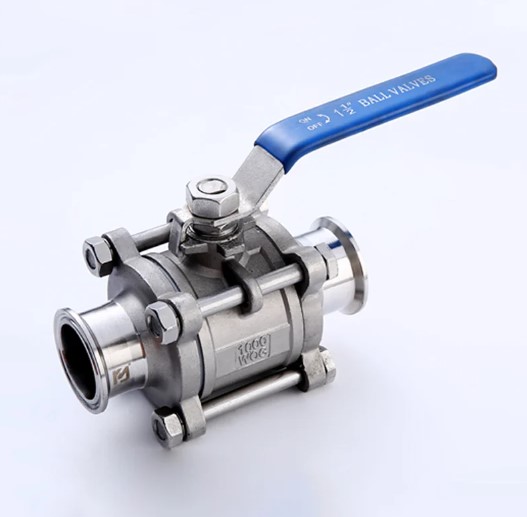

Van bi 3 thân clamp

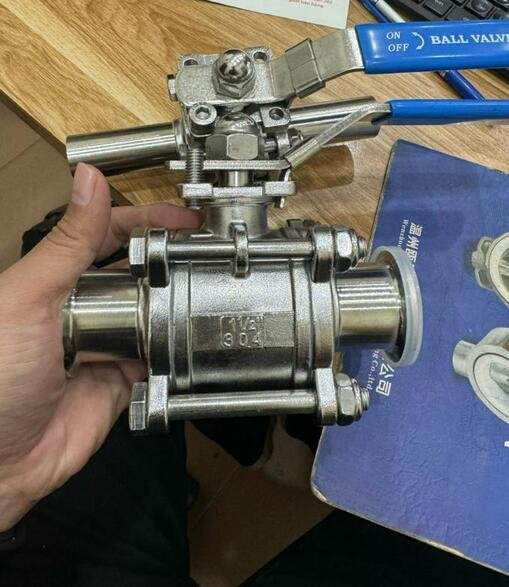

Van bi 3 mảnh clamp là kiểu kết nối thường được xuất hiện ở dạng van bi inox vi sinh, sử dụng với những hệ thống vi sinh, tiệt trùng đòi hỏi có độ vệ sinh an toàn cao như sản xuất thực phẩm, nước giải khát, sữa, mỹ phẩm, dược phẩm,…

Van bi 3 mảnh hàn kín

Van bi 3pc hàn kín là dòng van được ứng dụng trong các hệ thống yêu cầu có độ kín tuyệt đối, sự an toàn vệ sinh cao, ngăn chặn các tác nhân ngoài môi trường xâm nhập làm ô nhiễm môi trường lưu chất bên trong.

Với mặt kết nối dạng hàn kín, khi tiến hành thi công thì người lắp đặt cần có trình độ kỹ thuật, khi kết nối dạng này sẽ tạo ra sự liên kết bền vững, chắc chắn nhất, khả năng chống chịu áp lực cũng là cao nhất. Đừng lo lắng khi sử dụng kiểu kết nối này thì người sử dụng vẫn có thể tháo rời van để bảo dưỡng bởi thiết kế thân có tới 3 mảnh được lắp ghép với nhau bằng các bulong-đai ốc.

Ưu nhược điểm của van bi 3 thân

Ưu điểm của van bi 3 mảnh

Để có thể trả lời cho câu hỏi vì sao van bi 3 thân lại được sử dụng rộng rãi và phổ biến đến như vậy thì chúng tôi xin được trình bày những ưu điểm và lợi ích to lớn mà dòng sản phẩm này mang đến cho hệ thống cùng người sử dụng như sau:

• Van bi 3 mảnh có cấu tạo khá đơn giản
• Thiết kế nhỏ gọn, trọng lượng nhẹ giúp việc di chuyển, lắp đặt, tháo dỡ cũng như thay thế đơn giản
• Cấu trúc kết hợp 3 thân độc đáo, chắc chắn mang lại nhiều lợi ích trong việc bảo dưỡng, sửa chữa van
• Bề mặt van được gia công bóng mịn, ma sát thấp, sức cản của chất lỏng nhỏ và không bị tổn thất áp suất khi lưu thông qua van
• Dải kích cỡ của van bi 3 mảnh đa dạng, có thể lắp đặt với nhiều ứng dụng khác nhau có đường kính từ vài mm đến vài mét, đặc biệt có thể áp dụng với chân không cao đến áp suất cao.
• Phương thức truyền động đơn giản, có thể vận hành van trực tiếp hoặc gián tiếp từ xa thông qua nhiều thiết bị hỗ trợ thông minh đảm bảo có độ chính xác và nhanh chóng nhất.
• Sử dụng các vật liệu sản xuất được lựa chọn cẩn thận, đảm bảo thân van có khả năng chống chịu tốt các áp lực lớn, nhiệt độ cao mà không bị biến dạng hay nứt vỡ.
• Thiết kế van bi 3 mảnh cho phép thay thế dễ dàng các chi tiết bên trong thân van một cách nhanh chóng và đơn giản nhất, không phải thay mới toàn bộ giúp tối ưu chi phí vận hành.

Nhược điểm của van bi 3 mảnh

• Giá thành của van bi 3 mảnh thường cao hơn so với dạng 1 mảnh và 2 mảnh
• Van bi 3PC bị giới hạn về kích cỡ, chỉ thông dụng dưới DN300, các kích cỡ lớn khi cần điều tiết lưu chất có thể linh hoạt lựa chọn dòng van cầu.

Cách phân biệt van bi 3 mảnh với van bi 1 mảnh, 2 mảnh

Để thấy rõ được sự khác nhau và dễ dàng phân biệt cũng như lựa chọn chính xác sản phẩm mà các bạn cần lắp đặt, phù hợp nhất cho hệ thống của mình thì cùng khám phá bảng so sánh dưới đây nhé!

Van bi 1 mảnh	Van bi 2 mảnh	Van bi 3 mảnh
Van bi 1PC có thân van được đúc nguyên khối từ nhiều chất liệu, đảm bảo độ chắc chắn, liền mạnh chịu áp lực, chống rò rỉ nhưng khi gặp sự cố hỏng hóc cần thay thế các chi tiết là điều không thể. Có giá thành rẻ nhưng tuổi thọ sử dụng không cao.	Van bi 2PC được kết hợp từ 2 mảnh van độc lập thông qua dạng nối ren hoặc mặt bích, cho phép tháo dỡ bảo dưỡng vệ sinh khi cần thiết. Giá thành van hợp lý và khả năng ứng dụng đa dạng, đáp ứng nhiều yêu cầu sử dụng.	Độc đáo và đặc sắc nhất là van bi 3PC, với sự kết nối của 3 mảnh van bằng các chốt bulong và đai ốc, có thể tháo dỡ hoàn toàn các chi tiết bên trong van mà không làm ảnh hưởng cấu trúc cũng như tháo hẳn ra khỏi hệ thống. Tuy nhiên thì giá thành hơi cao, nhưng có tuổi thọ sử dụng lâu dài và dễ dàng bảo dưỡng là lợi thế to lớn.

Hướng dẫn cách lắp van bi 3 mảnh đúng kỹ thuật

Bước 1: chuẩn bị đầy đủ các dụng cụ, phụ kiện cần thiết cho việc lắp đặt van bi 3 thân như thước đo, kéo cắt, băng tan, cờ lê, mỏ siết, máy hàn,..

Bước 2: vệ sinh van và vị trí đã xác định lắp đặt trên đường ống sạch sẽ, đảm bảo không có những tạp chất bẩn có thể làm ảnh hưởng tới quá trình vận hành

Bước 3: Đưa van bi 3 mảnh vào vị trí và căn chỉnh cân đối tiến hành kết nối với các ống dẫn chắc chắn nhất.

Bước 4: Kiểm tra tổng quát tất cả các bước lắp đặt đã đúng theo quy trình hướng dẫn của nhà sản xuất hay chưa để có thể đưa van vào test

Bước 5: Thường xuyên kiểm tra và bảo dưỡng van bi 3 thân định kỳ.
