Inox là chất liệu cao cấp được sử dụng rộng rãi trong tất cả các ngành công nghiệp cũng như trong đời sống sinh hoạt đặc biệt là trong ngành sản xuất vật tư ngành nước. Van cổng inox là một trong số đó, được đúc hoàn toàn từ inox, là sản phẩm tiêu biểu mang nhiều đặc điểm nổi trội nhất ứng dụng mạnh mẽ trong nhiều môi trường hệ thống khác nhau.

Để giúp người đọc có thể có cái nhìn khách quan nhất về dòng van cổng inox cao cấp này cũng như nắm bắt được tất tần tật các thông tin cơ bản nhất về đặc tính kỹ thuật, nguyên lý làm việc trong hệ thống cũng như phạm vi ứng dụng thực tế thì XNK HT xin mời các bạn cùng chúng tôi đi tham khảo ngay bài viết ”’van cổng inox” ngay sau đây nhé!

Tổng quan về van cổng inox

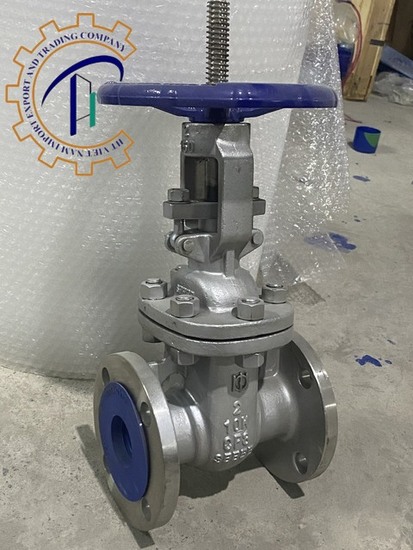

van-cong-inox-gia-tot

Van cổng inox trong tiếng Anh được gọi là Stainless steel gate valve, là dòng sản phẩm được đúc hoàn toàn từ chất liệu cao cấp nhất – inox hay còn được gọi là thép không gỉ rất đa dạng như 304, 316 và 201 có nhiều ưu điểm vượt trội như khả năng chống chịu được nhiệt độ và áp suất lớn, chống chịu oxi hóa cực kì tốt, không bị han rỉ, mài mòn theo thời gian, độ bền màu lâu dài.

Chính vì thế van cổng inox được sử dụng cực kì rộng rãi và phổ biến trong nhiều hệ thống và môi trường khác nhau, từ thông thường tới khắc nghiệt như nước sạch, nước thải, nước muối, hóa chất, axit, xăng dầu,…để thực hiện chức năng đóng – mở cực kì nhanh chóng và chính xác bằng việc trượt lên – xuống phần đĩa van dạng cổng được lắp đặt chắc chắn trong thân.

Với kiểu thiết kế độc đáo này van cổng inox rất được người sử dụng tin tưởng, tin cậy trong các ứng dụng yêu cầu kiểm soát chặt chẽ, được lắp đặt tại các vị trí yêu cầu phải cắt nhanh dòng chảy khi có yêu cầu hoặc trục trặc đột ngột xảy ra, giảm thiểu tối đa các tổn thất cho hệ thống và các van khác.

Van cổng inox sử dụng kết nối đơn giản là ren trong hoặc mặt bích có tính linh hoạt để lắp đặt vào đường ống, tạo ra sự liên kết vững chắc, ổn định khi có áp suất cao, chống rò rỉ lưu chất và khi cần tháo dỡ cũng không làm ảnh hưởng tới hệ thống, có thể tái sử dụng và không tốn nhiều công sức và thời gian.

Không chỉ vậy, dòng van này có thể dễ dàng vận hành thông qua kiểu điều khiển tay quay có dạng vô lăng, mang đếm khả năng kiểm soát dòng chảy vô cùng chính xác, khi chúng ta xoay nhiều lần tay van sang bên trái hoặc bên phải thì phần trục sẽ được chuyển động cùng chiều và kéo theo đĩa van nâng lên – hạ xuống.

Hiện nay, các hệ thống tự động hóa phát triển mạnh mẽ, yêu cầu làm việc khắt khe và hiệu suất cao hơn, người sử dụng có thể linh hoạt thay đổi bằng bộ điều khiển điện thay thế cho tay quay cơ năng. Và có thể lựa chọn các kích cỡ phù hợp cho hệ thống của mình bởi van cổng inox đang có sẵn nhiều kích cỡ từ DN50 đến DN600, sẵn tại kho XNK HT với giá thành hấp dẫn.

Các tên gọi khác của van cổng inox:

  • Van chặn nước
  • Van cửa inox
  • Van 2 chiều inox
  • Van kè

Các bộ phận cấu tạo van cổng inox

cau-tao-cua-van-cong

Thành phần cấu tạo van chặn inox Mô tả Vai trò – chức năng
Bộ điều khiển Thông thường được thiết kế dạng vô lăng, được gắn chắc trên thân van.

Hoặc có thể thay đổi dễ dàng sang bằng bộ truyền động điện hoặc điều khiển khí nén (đối với dạng dao).

Là phần quan trọng nhất của sản phẩm, chịu trách nhiệm điều khiển toàn bộ hoạt động van, nhận các tác động lực từ con người xoay trái hoặc phải để thực hiện đóng hoặc mở.
Thân van Là vỏ van hay toàn bộ phần bên ngoài. Được sản xuất hoàn toàn từ chất liệu inox 304, 316, 316L.

Tại 1 đầu thân van được thiết kế các mặt kết nối dạng bích hoặc ren trong.

Tạo dựng khung chính để liên kết toàn bộ các bộ phận còn lại.

Kết nối vững chắc với đường ống, có thể linh hoạt tháo dỡ để vệ sinh hoặc bảo dưỡng một cách đơn giản và nhanh gọn nhất.

Trục van Thiết kế dạng trục tròn có xoắn ren ở nửa thân trên, đầu trên gắn với bộ điều khiển, đầu dưới nối liền đĩa van.

Được phân chia thành 2 dạng là ty nổi – ty chìm.

Tiếp nhận các chuyển động quay từ bộ điều khiển để truyền tín hiệu xoay cùng chiều đến đĩa van.
Đĩa van Có dạng hình nêm, được giữ chắc chắn bên trong thân bằng trục van.

Là nơi trực tiếp tiếp xúc với lưu chất, bị tác động mạnh bởi áp suất, nhiệt độ.

Nhận các chuyển động xoay từ bộ điều khiển thông qua trục van để đóng – mở đường ống.
Gioăng – đệm Chất liệu sản xuất thường là PTFE, EDPM hoặc NBR chịu nhiệt, chịu hóa chất.

Được chêm vào giữa các bộ phận trong thân van.

Tăng độ kín cho đĩa van khi đóng ngắt dòng chảy.

Giảm sự mài mòn và tiếng ồn cho đĩa van khi đóng – mở có áp suất lớn.

Ưu – nhược điểm và ứng dụng của van cửa inox

Tìm hiểu ưu điểm nổi bật của van cổng inox

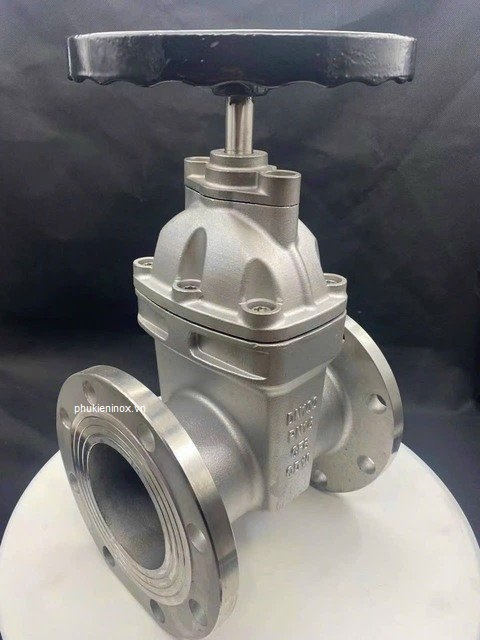

van-cong-inox-chat-luong-cao

  • Van cổng inox là dạng van 2 chiều, có thể đóng ngắt dòng chảy nhanh chóng hoặc cho phép lưu thông theo cả 2 hướng thuận và nghịch.
  • Việc điều hành van cổng inox đơn giản, không tốn quá nhiều công sức do có lực xoắn moment nhỏ.
  • Van chặn inox được đúc hoàn toàn từ chất liệu inox tạo nên một cấu trúc chắc chắn, chịu áp lực từ lưu chất hay tác động vật lý ngoài môi trường cực kì hiệu quả.
  • Cấu tạo van cổng inox khá đơn giản, gồm ít bộ phận, có sự tách biệt nhau có thể dễ dàng tháo dời và vệ sinh, sửa chữa cũng như thay thế.
  • Với cấu trúc thiết kế đặc biệt, đĩa van được nâng lên hoàn toàn so với dòng chảy lưu chất nên không làm cản trở quá trình di chuyển qua van, áp suất, tốc độ và cả lưu lượng được giữ nguyên.
  • Dải kích cỡ của van cổng inox khá đa dạng, phổ biến từ DN50 đến DN600 có thể đáp ứng được với nhiều kích thước đường ống hiện nay.
  • Khả năng chống chịu nhiệt độ của van cổng inox không cần bàn cãi nhiều, có thể ứng dụng hiệu quả lên tới 200 độ C.
  • Đặc biệt, khả năng chống chịu oxi hóa, mài mòn của inox mang đến cho van cổng được sự yêu thích to lớn từ người sử dụng.
  • Màu sắc của van trắng sáng, bề mặt được gia công tỉ mỉ có độ trơn tru, bóng mượt không bám bẩn, bụi, chống thấm nước hiệu quả.
  • Kiểu kết nối của van cửa inox rất đa dạng, vừa chắc chắn vừa linh hoạt, dễ dàng tháo lắp khi cần thiết mà không làm ảnh hưởng tới đường ống lắp đặt.
  • Tuổi thọ sử dụng lâu dài, dễ dàng tiếp cận và có giá thành phù hợp với nhiều hệ thống tại nước ta.

Nhược điểm trong van chặn inox

  • Giá thành của van cổng inox thường cao hơn so với dạng van gang, gang thép hay đồng.
  • Đối với các kích cỡ lớn, trọng lượng của van cổng khá nặng và kích cỡ cồng kềnh, khó khăn trong việc di chuyển, cần có sự hỗ trợ của máy móc thiết bị để lắp đặt.
  • Van chặn inox không phù hợp với các yêu cầu về điều tiết hoặc kiểm soát lưu chất với lưu lượng nhỏ.
  • Đĩa van có thể bị mài mòn do áp suất lưu chất mạnh, cần thường xuyên kiểm tra phần gioăng làm kín và đĩa van để đảm bảo độ kín khít nhất khi đóng ngắt.

Phạm vi ứng dụng của van cổng inox

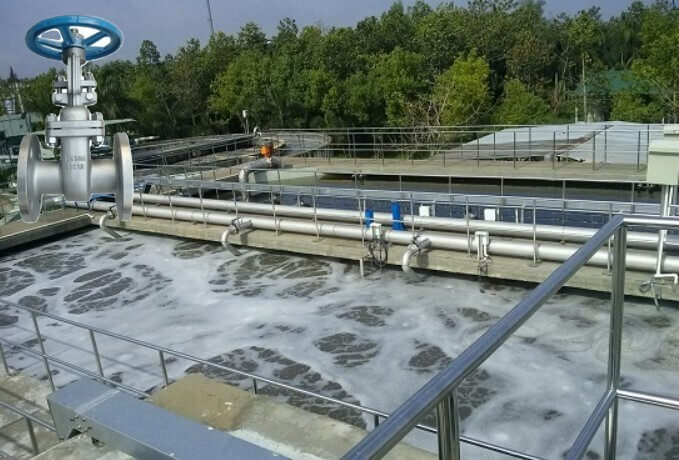

ung-dung-cua-van-cong-inox

Với chất liệu cao cấp cùng thiết kế, kích cỡ đa dạng thì hiện nay van cửa inox được xem là dòng van được ứng dụng rộng rãi và phổ biến nhất, không chỉ tin cậy trong các hệ thống đặc thù có tính chất khắc nghiệt mà các hệ thống thông dụng cũng được có mặt như một phần không thể thiếu.

  • Van cổng inox được lắp đặt tại các vị trí đầu nguồn hoặc xả thải, vị trí trọng điểm có nhu cầu đóng ngắt nhanh khi có trục trặc đột ngột xảy ra.
  • Ứng dụng trong hệ thống đường ống của công nghiệp sản xuất thực phẩm, dược phẩm, mỹ phẩm, y tế, lương thực, nước giải khát, rượu bia,…yêu cầu có độ vệ sinh cao.
  • Được lắp đặt trong các ngành công nghiệp hóa chất, thuốc trừ sâu, điện tử,…có tính ăn mòn mạnh.
  • Tại các hệ thống thủy điện, nhiệt điện, phòng cháy chữa cháy, hệ thống HVAC, chiller,…đều có mặt của van cổng inox nhằm đảm bảo sự ổn định và an toàn.
  • Van cổng inox dạng dao là dòng van chuyên dụng trong các môi trường đặc thù có tính sệt, nhớt, chất bột, dạng rắn, điển hình như xi măng, bùn, hóa chất,…
  • Ngoài ra thì van chặn inox được ứng dụng linh hoạt trong nhiều hệ thống như cung cấp nước sạch, xử lý nước, nước thải đô thị, thành phố, trạm bơm nước đê điều,…

Phân loại van cổng inox

Tên gọi Hình ảnh thực tế Đặc tính kỹ thuật

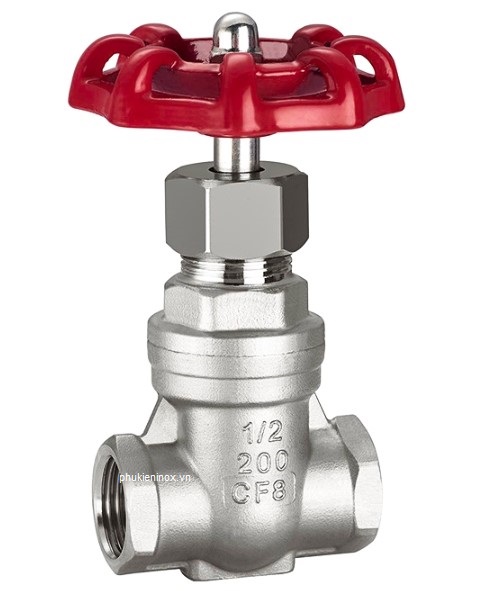

Van cổng inox 304 – CF8 van-cong-inox-304-CF8
  • Thành phần chính: Crom + niken.
  • Trắng sáng, trơn bóng.
  • Chống chịu ăn mòn cao.
  • Chịu nhiệt độ tối đa 450 độ C.
  • Không nhiễm từ, nhiễm điện.
  • Có giá thành cao hơn so với gang, thép.

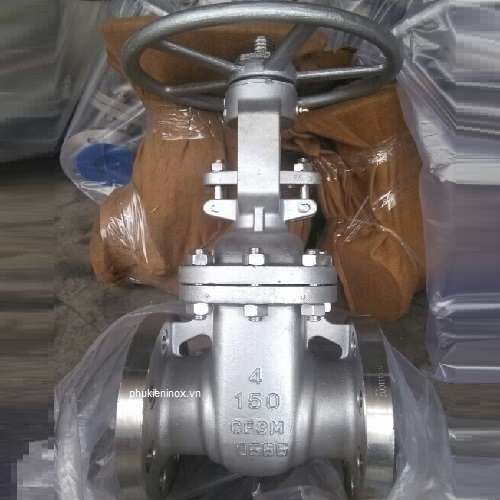

Van cổng inox 316 – CF8 M van-cong-inox-gia-tot
  • Thành phần chính: Crom + Niken và Molybdenum 2-3%.
  • Trắng sáng, trơn bóng và chuyên dùng trong y tế, trong sản xuất thực phẩm yêu cầu độ vệ sinh cao, các lưu chất có tính ăn mòn mạnh.
  • Chịu được nhiệt độ lên tới 925 độ C.
  • Không nhiễm từ, nhiễm điện.
  • Có giá thành cao hơn inox 304.

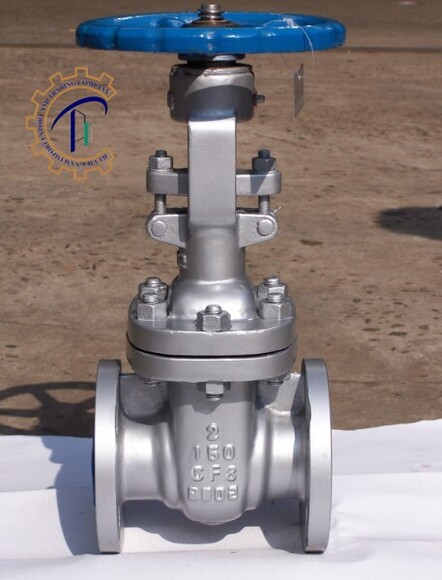

Van cửa inox ty nổi van-cong-inox-ty-noi-la-gi Có phần ty được lộ ra bên ngoài, rất ‘’nổi bật’’ có thể quan sát trạng thái đóng – mở nhanh.

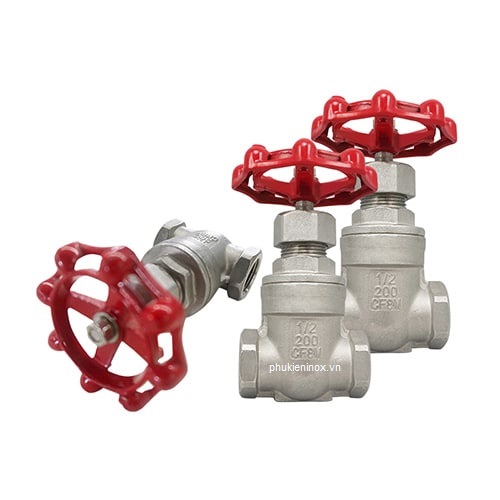

Van cổng inox ty chìm van-cong-inox-316-cf8m.jpg Phần ty ‘’chìm’’ sâu bên trong, được thân van bảo vệ.

Không thể quan sát được trạng thái làm việc.

Van cổng inox dạng dao van-cong-dao-inox-la-gi Thiết kế thân van được tối giản, thu hẹp và đĩa van dạng dao chuyên dụng để cắt nhanh các lưu chất đặc biệt: dạng rắn, bột, bùn,…

Van cổng inox 201 là dòng van được sử dụng phổ biến trong các môi trường thông dụng có nhiệt độ và áp suất không quá lớn, chúng được yêu thích bởi giá thành rẻ, tiết kiệm được chi phí đầu tư nhưng chất lượng vẫn có thể đảm bảo tốt được những yêu cầu kỹ thuật mà hệ thống và người sử dụng đề ra.

Hướng dẫn lắp đặt van cổng inox đúng nhất

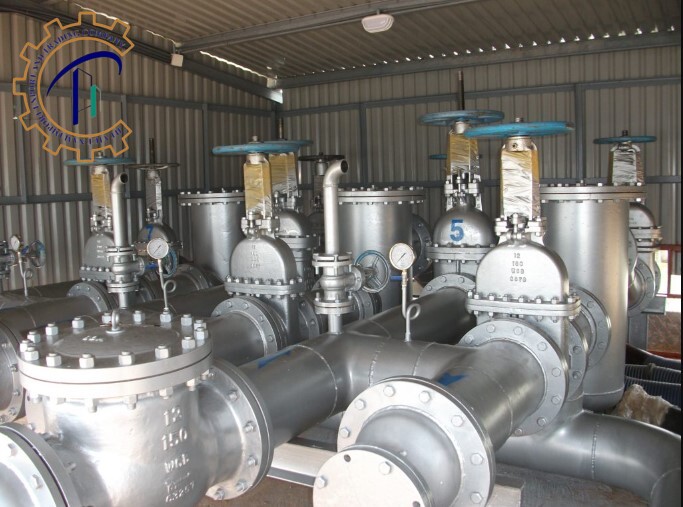

he-thong-lap-dat-van-cong-la-gi

Có thể nói việc lắp đặt van cổng inox vào hệ thống có ảnh hưởng trực tiếp không chỉ đến quá trình hoạt động về sau mà cả chất lượng của sản phẩm. Bởi vì nếu việc lắp đặt sai sót có thể dẫn đến việc hoạt động bị trục trặc, lỗi đương nhiên chất lượng sẽ bị sụt giảm và kinh tế người dùng cũng bị tổn thất.

Chính vì thế các chuyên viên kỹ thuật của XNK HT mong muốn đem đến cho các bạn một quy trình lắp đặt van cổng inox vừa đơn giản dễ hiểu và dễ thực hiện nhất, đáp ứng được đầy đủ các tiêu chí mà nhà sản xuất đề ra như sau:

Bước 1: Trước khi tiến hành lắp đặt van cổng inox các bạn cần chuẩn bị đầy đủ các dụng cụ, phụ kiện cần thiết như: thước đo, kéo cắt ống, băng keo non, mặt bích nối, cờ lê, mỏ siết,… Xác định vị trí lắp đặt van trên đường ống, yêu cầu cần đo chuẩn xác và căn khoảng cách vừa đủ với kích cỡ thân van.

Bước 2: Kiểm tra tổng quát van xem chúng có bị trục trặc hay lỗi gì không để kịp thời đổi trả với nhà cung cấp, sau đó có thể vệ sinh toàn bộ bên trong và bên ngoài thân van cùng với vị trí đã xác định để đảm bảo sự kết nối được kín khít, loại bỏ các tác nhân gây ảnh hưởng tới quá trình hoạt động, làm thất thoát lưu chất.

Bước 3: Đưa thân van vào ống nối đã chuẩn bị, căn chỉnh 2 mặt kết nối được ăn khớp và đồng tâm với nhau. Lưu ý nên đưa phần đĩa van cổng về vị trí đóng và cần vận hành thử bộ điều khiển tay quay xem chúng có bị kẹt mắc không.

  • Đối với dạng nối ren: thì đơn giản hơn, chúng ta chỉ cần căn chỉnh cho các đường ren ăn khớp với nhau và tiến hành xoay từ từ đến khi không thể xoay tiếp được nữa nghĩa là đã đến giới hạn, van cổng inox được kết nối chắc chắn nhất, tuy nhiên để có thể để sự liên kết này chống được rò rỉ và tăng sự bền bỉ nên sử dụng băng tan để quấn vào phần nối ống.
  • Đối với dạng mặt bích: chúng ta cần luồn các bulong qua các lỗ tròn theo dạng đối xứng và lưu ý sự cân đối nhất. Tiến hành siết từ từ đều lực đảm bảo mặt kết nối không bị kênh. Lưu ý, nên chèn vào giữa 2 mặt bích tại 2 đầu các gioăng để tăng cường độ kín đáo nhất.

Bước 4: Sau khi đảm bảo các bước thực hiện đã hoàn tất theo đúng kỹ thuật thì có thể đóng hệ thống và cho lưu chất được đi vào vị trí lắp đặt van cổng inox để thử nghiệm và đánh giá chất lượng sản phẩm xem đã đạt được yêu cầu đề ra hay chưa. Nếu có trục trặc xảy ra cần ngắt hệ thống ngay lập tức và tháo dỡ kiểm tra, có biện pháp khắc phục kịp thời.

Sau khi đưa vào hoạt động chính thức người sử dụng cần thường xuyên kiểm tra chất lượng van và hệ thống làm việc, bảo dưỡng và ghi chép thời gian bảo dưỡng theo đúng hướng dẫn của nhà sản xuất để đảm bảo được sự an toàn, ổn định và nâng cao hiệu suất.
