Van cổng gang ty chìm

Van cổng gang ty chìm là là một van công nghiệp được lắp đặt vào nhiều hệ thống đường ống từ dân sinh đến công nghiệp để thực hiện vai trò đóng ngắt dòng chảy lưu chất, được làm từ chất liệu gang bền bỉ có nhiều ưu điểm vượt trội đem lại khả năng ứng dụng đa dạng môi trường, hoạt động bền bỉ và ổn định dài lâu.

Vậy van cổng gang ty chìm là gì? Cấu tạo van và cách thức chúng hoạt động ra sao? Có những dòng van cổng gang ty chìm nào tốt trên thị trường hiện nay? Tất cả sẽ được các chuyên gia kỹ thuật của XNK HT Việt Nam chúng tôi giải đáp trong bài viết dưới đây. Cùng tham khảo nhé.

Van cổng gang ty chìm là gì

Van cổng gang ty chìm là một biến thể hay một dạng của van cổng ty chìm được làm từ chất liệu gang cao cấp, gang đúc có độ bền cao, cực kì cứng chắc có thể chịu được áp lực lớn lên tới 40bar. Cùng với đó ta có thể nhìn thấy được lớp sơn phủ bề mặt van màu xanh chính là Epoxy chống oxi hóa, nâng cấp khả năng chịu sự ăn mòn từ hóa chất cho van cổng gang ty chìm.

Với sự thiết kế đặc biệt của van đó là ty được ẩn vào bên trong thân, được bao bọc bởi nắp van đậy kín ngăn chặn các tác động tiêu cực ngoài môi trường làm giảm chất lượng và khả năng hoạt động. Được ứng dụng phổ biến trên các hệ thống chôn ngầm dưới đất, hố gas. Tuy nhiên thì điều này cũng có hạn chế đó là khiến cho chúng ta không thể quan sát được trạng thái hoạt động, vị trí đĩa van.

Van cổng gang ty chìm được phân chia thành 2 dạng chính đó là nắp chụp và tay quay, có kích cỡ đa dạng từ Dn50 đến Dn2000 và vẫn hoạt động theo cơ chế chung của các dòng van cổng (gate valev) thông thường đó là đĩa van di chuyển tịnh tiến để đóng hoặc mở ra dòng chảy lưu chất cực kì đơn giản và không đòi hỏi yêu cầu kỹ thuật.

Nhìn chung van cổng gang ty chìm có giá thành rẻ, phù hợp với các hệ thống đường ống dẫn truyền lưu chất nước, hóa chất nhẹ, công nghiệp xử lý nước thải yêu cầu cần có độ cắt nhanh linh hoạt và hoạt động bền bỉ, ổn định trong nhiều điều kiện môi trường.

Xem thêm: van cổng gang ty nổi.

Đặc điểm nổi bật của van cổng gang ty chìm và ứng dụng thực tế

Đặc điểm nổi bật của van cổng gang ty chìm

• Van cổng gang ty chìm có cấu tạo đơn giản, ít bộ phận, lắp đặt dễ dàng, thuận tiện cho việc bảo dưỡng hoặc thay thế.
• Van được đúc nguyên khối từ chất liệu gang cao cấp có độ cứng cao, chịu áp lực tốt, ít bị biến dạng khi bị tác động vật lý nhẹ.
• Khả năng chống chịu nhiệt độ tốt, gang có độ an toàn và được kiểm định với nước sạch, có thể tái sử dụng, tối ưu nguyên liệu.
• Van được thiết kế ty ẩn thông minh, tạo lớp bảo vệ an toàn hoạt động trong môi trường tiêu chuẩn, được cách ly với các tác động ngoài môi trường và dòng chảy lưu chất nên có độ bền bỉ cao.
• Sử dụng kiểu điều khiển đơn giản, thông dụng nhất là tay quay, cực kì đơn giản và có độ chính xác, nhanh chóng, không đòi hỏi yêu cầu kỹ thuật.
• Dải kích cỡ của van cổng gang ty chìm khá rộng, có thể lắp đặt với nhiều đường kính ống dẫn khác nhau từ nhỏ đến lớn, ứng dụng từ dân sinh tới công nghiệp sản xuất.
• Van cổng gang ty chìm có thiết kế gọn gàng và tốn ít diện tích hơn so với dạng van cổng ty nổi, tối ưu hóa không gian.
• Kiểu kết nối của van cổng ty chìm cực kì chắc chắn, mặt bích không chỉ có độ kín khít chống rò rỉ mà còn linh hoạt , thuận tiện cho việc lắp đặt tháo dỡ.
• Hoạt động ổn định, an toàn, ít gặp các trục trặc lỗi vặt, cấu tạo ít chi tiết có thể bảo dưỡng, thay thế dễ dàng, tốn ít thời gian và công sức.
• Điều chỉnh dòng chảy lưu chất theo cả 2 chiều, nên còn được gọi là van 2 chiều, tốc độ, áp suất và lưu lượng khi đi qua van cổng gang ty chìm không bị tổn thất.
• Tuổi thọ sử dụng dài lâu, tiếp cận dễ dàng và giá thành rẻ phù hợp với nhiều hệ thống đường ống tại nước ta.

Bên cạnh những ưu điểm vượt trội thì van cổng gang ty chìm cũng còn tồn tại một số những hạn chế nhất định mà người sử dụng cần chú ý khi lắp đặt và vận hành như:

• Khả năng chống chịu hóa chất, các lưu chất có tính ăn mòn mạnh của van cổng gang ty chìm không cao, có thể bị oxi hóa – ăn mòn khi tiếp xúc trong thời gian dài.
• Với đặc điểm thiết kế của van cổng gang ty chìm thì chỉ có thể đáp ứng được tiêu chí đóng mở hoàn toàn, không sử dụng cho nhu cầu điều tiết lưu lượng.
• Đĩa van do tiếp xúc thời gian dài với lưu chất có thể bị mài mòn mạnh, không đảm bảo được độ kín đáo cao như các dạng van cầu, van bi.
• Không thể sử dụng van cửa gang ty chìm vào các môi trường lưu chất có chứa nhiều tạp chất bẩn hoặc có tính chất đặc, nhớt cao.
• Do ty van chìm nên khi hoạt động trong đường ống chúng ta không thể quan sát nhanh được trạng thái hay vị trí đĩa van đang đóng hay mở.

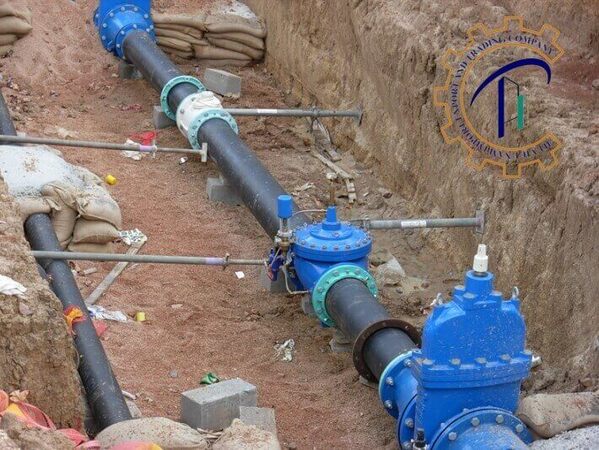

Ứng dụng thực tế của van cửa gang ty chìm

Khi nào chúng ta nên sử dụng van cổng gang ty chìm là câu hỏi thắc mắc của khá nhiều người tiêu dùng hiện nay. Thì dòng sản phẩm này với khả năng đóng mở cực nhanh chóng và chính xác đang được ứng dụng rất phổ biến vào các hệ thống dân dụng, công nghiệp sản xuất như:

• Hệ thống xử lý chất thải, nước thải đô thị.
• Hệ thống đường ống ngầm xử lý bùn đất, bùn khoáng.
• Van cổng gang ty chìm được ứng dụng đa dạng trong ngành khai thác, khai khoáng dầu khí.
• Không thể thiếu trong ngành công nghiệp hóa chất, các chất độc hại, thuốc bảo vệ thực vật.
• Có mặt trong ngành sản xuất bột, bột giấy, xi măng, than đá.
• Van cổng gang ty chìm là một phần trong đường ống hệ thống sản xuất và chế biến lương thực, thực phẩm, nước giải khát, dược phẩm,…
• Ngoài ra thì van cửa gang ty chìm còn được ứng dụng rộng rãi trong hệ thống thủy điện, nhiệt điện, điện hạt nhân, nông nghiệp, chăn nuôi,…

Cấu tao và nguyên lý làm việc của van cửa gang ty chìm

Cấu tạo của van cổng gang ty chìm

Van cổng gang ty chìm về cơ bản có cấu tạo không khác gì so với một dòng van cổng thông thường, được hình thành từ sự kết hợp hoàn hảo của nhiều bộ phận và có thể thấy qua hình ảnh minh họa ở trên là 5 phần chính như:

1.Thân van

Được sản xuất bằng chất liệu gang dẻo, gang xám sơn phủ sơn Epoxy xanh chống rỉ, cùng với đó là 2 mặt bích đúc liền thân theo tiêu chuẩn JIS 16K, BS, DIN để kết nối vững chắc với đường ống. Bộ phận này có kích thước lớn nhất, thiết kế rộng là nơi chứa đựng các chi tiết còn lại và là nơi lưu chất sẽ được lưu thông.

2.Ty van

Hay còn được gọi là trục van, là bộ phận trung gian liên kết phần truyền động tay quay xuống đĩa van. Là một thanh trục dài bằng thép không gỉ có khả năng chống chịu lực, ma sát mài mòn được tiện ren phần dưới kết nối linh hoạt với đĩa van và phần trên không có ren cố định bộ điều khiển.

3.Đĩa van

Được thiết kế dạng nêm, chuyển động tịnh tiến nâng lên hạ xuống theo sự điều khiển của tay van giống như một cánh cổng nếu ví van cổng gang ty chìm là một ngôi nhà, chính vì thế còn được gọi là cánh van hoặc cửa van. Đây là bộ phận được tiếp xúc trực tiếp với lưu chất, quyết định sự lưu thông dòng chảy trong ống dẫn.

4.Nắp van

Phần nắp van có chất liệu tương tự với thân van, lắp đặt ở vị trí trung gian giữa thân với trục, đậy kín và bảo vệ ty van ở trong, ngăn chặn lưu chất không bị rò rỉ ra ngoài và các tác động ngoài môi trường xâm nhập vào bên trong.

5.Gioăng kín

Bộ phận được làm  từ cao su PTFE hoặc EPDM chịu nhiệt, kháng hóa chất được chèn vào giữa thân van với đĩa van hoặc 2 mặt bích khi kết nối để tăng cường độ kín, chống rò rỉ lưu chất.

6.Bộ điều khiển

Được thiết kế dạng thông dụng nhất là tay quay vô lăng, được liên kết trực tiếp với ty van bằng các đường ren trong, vận hành bằng cách tác động lực xoay nhiều vòng theo mũi tên chỉ hướng để điều chỉnh, thay đổi vị trí đĩa van đóng hoặc mở dòng chảy lưu chất.

Ngoài ra thì còn các bộ phận và phụ kiện đi kèm để hoàn chỉnh nhất van cổng gang ty chìm như bulong, đai ốc, mặt bích phù hợp,…để kết nối các chi tiết bền vững nhất.

Nguyên lý hoạt động của van cổng gang ty chìm

Van cổng gang ty chìm có nguyên lý hoạt động khá đơn giản, không thể hoạt động dựa vào áp lực lưu chất như các dạng van một chiều mà cần được tác động lực từ người sử dụng để làm cho đĩa van chuyển động nâng lên hoặc hạ xuống mở ra hoặc đóng lại van ngăn chặn dòng chảy lưu chất. Được trình bày cụ thể như sau:

Quá trình mở van: van cổng gang ty chìm được lắp đặt ở các vị trí thuận tiện cho việc điều hành van, người sử dụng tác động một lực vừa đủ vào tay van theo hướng ngược chiều kim đồng hồ, xoay nhiều vòng đến khi không thể xoay được nữa có nghĩa là đĩa van đã nâng cao lên chạm đỉnh nắp van, mở hoàn toàn đường ống cho phép lưu chất lưu thông với lưu lượng tối đa.

Quá trình đóng van: để đóng van cũng cực đơn giản, chỉ cần thực hiện các bước ngược lại đó là xoay tay van cùng chiều kim đồng hồ để đĩa van được hạ xuống từ từ xuống chạm vào đáy van, đến khi không thể xoay được nữa có nghĩa van đã được đóng hoàn toàn, lưu chất bị cắt ngang và tác động áp lực lên phần mặt cánh van.

Khi vận hành van cửa gang ty chìm chúng ta không thể xác định được trạng thái làm việc của chúng trong đường ống, do khi mở hoàn toàn hay đóng thì chúng cũng không thay đổi kích cỡ.

Các loại van cổng gang ty chìm tốt nhất hiện nay

Van cổng gang ty chìm nắp chụp

Van cổng gang ty chìm tay quay

Van cổng gang ty chìm mặt bích

Van cổng gang ty chìm điều khiển điện

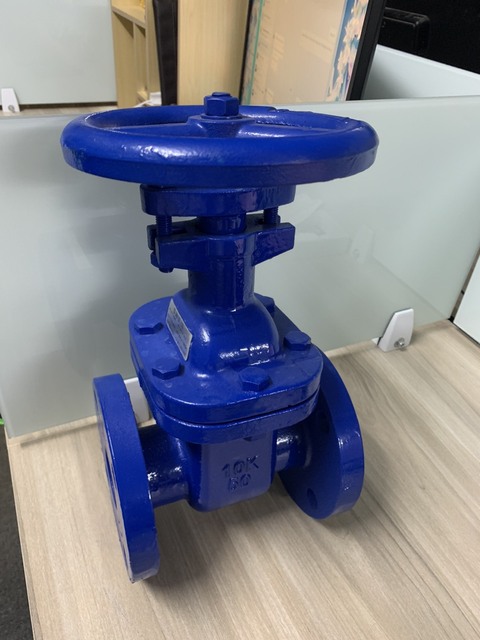

Van cổng gang ty chìm JMV

Van cổng gang ty chìm AMG

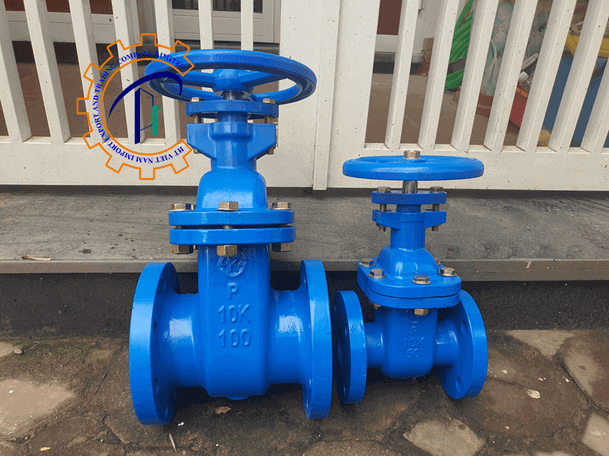

Van cổng gang ty chìm Samwoo

Van cổng gang ty chìm Shinyi

Van cổng gang ty chìm ARV

Van cổng gang WOnil

Một số lưu ý khi lắp đặt và sử dụng van chặn gang ty chìm

Để có thể lắp đặt và sử dụng van cổng gang ty chìm đúng kỹ thuật, đảm bảo chất lượng hoạt động tốt nhất thì người thi công cần chú ý một số vấn đề quan trọng như sau:

Lưu ý khi lắp đặt van cửa gang ty chìm

• Cần kiểm tra tổng quát van cổng gang ty chìm xem có bị trầy xước, nứt vỡ, hư hỏng hay thiếu bộ phận nào hay không.
• Cần chuẩn bị tất cả các dụng cụ, thiết bị cần thiết cho việc lắp đặt để việc thi công diễn ra thuận lợi nhất.
• Không nên lắp đặt van chặn gang ty chìm vào các hệ thống có áp lực dòng chảy lớn quá mức với thông số làm việc cho phép.
• Không gian lắp đặt van chặn gang ty chìm cần có sự thuận tiện cho việc lắp đặt, điều hành, kiểm tra, bảo dưỡng và thay thế.
• Cần đóng đĩa van hoàn toàn trước khi kết nối cố định để đảm bảo cho đĩa van không bị cong vênh, tránh siết quá mạnh làm biến dạng gioăng làm khó khăn trong việc đóng mở cánh cổng.
• Cần phải có gioăng chèn vào giữa 2 mặt bích nối ống và bích của van, gioăng có kích thước lớn hơn 1-2mm để tạo độ kín, chống rò rỉ lưu chất theo yêu cầu.
• Van cổng gang ty chìm là dòng van 2 chiều nên khi lắp đặt không cần quá chú trọng về hướng chảy lưu chất, chỉ cần ghi nhớ bộ điều khiển của van luôn được hướng lên trời, cần vuông góc với đường ống đứng.
• Cần đảm bảo vệ sinh sạch sẽ ống dẫn và toàn bộ bề mặt bên trong và bên ngoài van cổng gang ty chìm để loại bỏ các tạp chất bẩn, không thể làm ảnh hưởng, gián đoạn quá trình vận hành van.

Hướng dẫn bảo dưỡng van cổng gang ty chìm đơn giản nhất

Việc bảo trì là một bước quan trọng không thể nào bỏ qua khi vận hành van công nghiệp bao gồm cả van cổng gang ty chìm. Chúng là điều kiện để đảm bảo rằng thiết bị này được hoạt động trong trạng thái tốt nhất, đạt được hiệu suất cao và kéo dài tuổi thọ sử dụng. Không tốn nhiều thời gian và công sức, người sử dụng có thể tham khảo qua quy trình bảo dưỡng mà chúng tôi cung cấp ở dưới đây:

• Thường xuyên kiểm ra độ rung lắc của đường ống tại vị trí lắp đặt van, chất lượng dòng chảy bên trong ống dẫn.
• Cần được ngắt hệ thống, cách ly nguồn nước và đảm bảo áp suất bên trong van không còn để tiến hành tháo dỡ van ra khỏi đường ống.
• Kiểm tra tổng quát các chi tiết, bộ phận bên trong và bên ngoài van, nếu thấy có dấu hiệu hư hỏng, trục trặc cần được thay thế hoặc có biện pháp khắc phục.
• Sử dụng các dầu mỡ đạt chuẩn để bôi, tra vào các khớp nối, tay van, trục van để việc vận hành diễn ra trơn tru, mượt mà nhất, tránh bị kẹt, chống oxi hóa, han gỉ.
• Kiểm tra các bulong, đai ốc có bị lựa, rơi mất khi hoạt động chịu các áp lực, rung lắc mạnh hay không.
• Kiểm tra đĩa van, gioăng kín có bị ma sát mài mòn, bị rách hay không, nếu không đảm bảo được độ kín tiêu chuẩn thì cần có biện pháp khắc phục, thay thế phù hợp.
• Lắp đặt van chặn gang ty chìm vào hệ thống ban đầu và ghi chép lại thời gian và nên tiến hành bảo dưỡng định kỳ sau 3-6 tháng vận hành.

Đơn vị cung cấp van cổng gang ty chìm chính hãng, giá tốt nhất

Vậy hi vọng rằng thông qua bài viết này quý vị và các bạn đọc có thể hiểu biết thêm về một dòng van công nghiệp đang được sử dụng phổ biến và đóng vai trò quan trong trong đời sống, sản xuất. Nếu các bạn đang còn phân vân chưa biết nên lựa chọn van cổng gang ty chìm ở địa chỉ nào để được sở hữu hàng chính hãng, chất lượng cao, giá thành tốt thì có thể tham khảo đơn vị dưới đây.

Công ty TNHH TM & XNK HT Việt Nam chúng tôi tự hào là nhà phân phối các dòng van cổng ty gang ty chìm nhập khẩu trực tiếp và độc quyền tại thị trường. Với các sản phẩm không những chất lượng tốt nhất mà còn có giá cả hợp lý nhất so với thị trường hiện nay.

Bên cạnh đó, quý khách hàng có thể hoàn toàn yên tâm khi đến với chúng tôi tất cả các sản phẩm sẽ được bảo hành theo quy định của nhà sản xuất lên tới 12 tháng, sẵn sàng đổi trả miễn phí nếu như phát sinh vấn đề từ quá trình vận chuyển hoặc nhà máy sản xuất. Cùng với đó là cung cấp đầy đủ các giấy tờ chứng nhận kiểm định CO-CQ, catalogue.

Mọi thắc mắc xin liên hệ trực tiếp qua số Hotline hoặc email để được tư vấn hỗ trợ nhanh chóng, tận tình và chính xác nhất. Đội ngũ nhân viên có nhiều năm kinh nghiệm trong lĩnh vực sẽ giúp các bạn lựa chọn một van cổng gang ty chìm phù hợp và tốt nhất cho đường ống của mình.
