Van cầu thép

Van cầu thép là một dạng của van cầu – globe valve, một dòng van có khả năng điều tiết dòng chảy lưu lượng trong đường ống và điều phối chúng theo một hướng duy nhất, không có khả năng quay ngược trở lại, áp suất luôn được kiểm soát áp suất luôn ở trạng thái an toàn.

Vậy dòng van cầu thép này có đặc điểm cấu tạo độc đáo như thế nào mà lại có khả năng làm việc ưu việt như vậy thì xin mời các bạn tìm hiểu kỹ hơn trong bài viết ngay dưới đây!

Giới thiệu chung về van cầu thép

Van cầu thép – Steel globe valve được chế tạo và sản xuất từ chất liệu thép cao cấp có tên là thép WCB hoặc thép GS-C25 mang đến cho dòng sản phẩm này có khả năng làm việc cực kì hiệu quả trong các môi trường có nhiệt độ cao trong thời gian dài. Đây thực sự là điểm mạnh thu hút khách hàng mà các dòng van cầu gang, nhựa không thể nào làm được.

Không chỉ vậy, khả năng chống chịu áp suất lớn (lên tới 64bar tương đương 64kgf/cm2) cũng là một ấn tượng sâu đậm và luôn được nhớ đến khi cần lựa chọn các van cầu có thể làm việc trong điều kiện khắc nghiệt. Van cầu thép tiêu chuẩn được tin cậy sử dụng nhiều trong các đường ống có kích thước của nhiều hoạt động sản xuất công nghiệp, ví dụ như lọc hóa dầu, khí gas, xăng dầu, xử lý nước thải.

Hiện nay van cầu thép chữ ngã sử dụng độc nhất kiểu kết nối mặt bích có độ chắc chắn, rất linh hoạt phù hợp lắp đặt trong nhiều đường kính ống trên thị trường. Và việc điều khiển đơn giản, có moment xoắn thấp bằng tay quay vô lăng là điều kiện cho người sử dụng có thể điều chỉnh tự do theo mục đích mà không tốn nhiều công sức.

Hoặc có thể thay thế sang bộ điều khiển tự động bằng điện hoặc khí nén để tối ưu hóa hệ thống, giúp ứng dụng vào những khu vực không thuận tiện điều khiển trực tiếp như trên cao, có chất nguy hiểm để đa dạng hơn môi trường sử dụng, nâng cao hiệu suất và giảm bớt sức lao động, tiết kiệm chi phí nhân công, đặc biệt là nắm bắt nhanh tinh trạng bên trong để điều chỉnh, ngăn chặn các trục trặc trở nên nghiêm trọng.

Có thể bạn cần tìm: van cầu inox.

Vì sao nên sử dụng van cầu bằng thép vào hệ thống

Thực tế hiện nay thì có thể dễ dàng thấy được rằng van cầu thép đang là một sự lựa chọn khá thông minh và luôn nằm trong top các sản phẩm tốt nhất đáng trải nghiệm nhờ đem lại vô vàn những lợi ích to lớn không chỉ cho hệ thống lắp đặt mà còn cả người sử dụng, ví dụ như:

• Độ cứng bền của van cầu thép được đánh giá cao hơn và chống chịu các áp lực tốt hơn nhiều so với van cầu gang, van cầu nhựa.
• Với việc được sản xuất từ chất liệu cao cấp giúp cho van cầu thép có khả năng hoạt động trong nhiều hệ thống môi trường đặc biệt là có tính khắc nghiệt của nhiệt độ cao, đảm bảo sự tin cậy cao, không bị nứt vỡ hay biến đổi chất lượng môi chất.
• Van cầu thép có khả năng điều tiết lưu lượng lưu chất chính xác không chỉ với môi trường nước thông dụng mà còn cả khí, hơi.
• Khả năng đóng ngắt chính xác và nhanh chóng nhưng áp suất không bị tăng giảm đột ngột đảm bảo cho hệ thống luôn được kiểm soát trong sự an toàn nhất.
• Với thiết kế ưu việt của đĩa van thì không chỉ có thể giúp đóng nhanh, kín hoàn toàn, chống sự rò rỉ qua van mà còn giảm đáng kể sự ăn mòn, mài mòn làm hư hỏng bộ phận này.
• Khả năng làm việc ổn định, ít xảy ra các trục trặc, có tuổi thọ làm việc dài lâu giúp tối ưu hóa chi phí thay mới cũng như đầu tư.
• Không chỉ vậy van còn được sản xuất đa dạng hình dáng, kích cỡ và cả bộ điều khiển, mẫu mã luôn thịnh hành bắt xu hướng phát triển hiện đại có thể đáp ứng được nhiều yêu cầu sử dụng của đại đa số người tiêu dùng.

Cấu tạo và nguyên lý làm việc của van cầu thép

Cấu tạo chi tiết của van cầu thép

Trên đây là hình ảnh thực tế van cầu thép tại kho hàng của XNK HT các bạn có thể quan sát và thông qua đó dễ dàng xác định được các bộ phận cấu tạo thành dòng van này như thân van, đĩa van, trục van, bộ điều khiển,…và mỗi bộ phận được thiết kế với hình dáng, chất liệu và chức năng khác nhau.

Bộ điều khiển: là thành phần đảm nhiệm chức năng quan trọng nhất trong van cầu thép, được gắn vào trên cùng thân van để điều khiển toàn bộ hoạt động bên trong thân. Được phân chia thành nhiều dạng, cơ bản và thông dụng nhất là tay quay vô lăng, tự động hóa điều khiển bằng điện hoặc khí nén được thay đổi dễ dàng và có thể vận hành từ xa, kiểm soát chặt chẽ bằng hệ thống tủ PLC.

Thân van: có nhiều hình dáng khác nhau như cầu bầu, chữ ngã nhưng bên trong đều được khoét rộng, có vách ngăn giữa thân nơi đặt đĩa van và trục để điều tiết dòng chảy. Thân van được đúc nguyên khối từ vật liệu thép có màu khá đẹp mắt, độ cứng cao và bền bỉ, khả năng chịu nhiệt được đánh giá cao tạo cho sản phẩm có thể ứng dụng hiệu quả vào các điều kiện môi trường có tính chất khắc nghiệt.

Trục van: được làm hoàn toàn từ inox để có thể có độ cứng chắc chịu ma sát mài mòn, có dạng trụ tròn dài là trung gian kết nối bộ tay quay với đĩa van để truyền động các tín hiệu xoay đóng – mở dòng chảy.

Đĩa van: là bộ phận nằm bên trong thân van quyết định sự lưu thông của dòng chảy, được thiết kế có hình côn hoặc nút chai, chuyển động theo chiều đi lên thẳng đứng theo sự xoay chiều của tay van. Inox cũng được chọn lựa là vật liệu sản xuất đĩa van nhằm chống chịu được tốt nhất sự oxi hóa, mài mòn mạnh từ lưu chất trong ống dẫn.

Gioăng kín: là miếng đệm được đưa vào bên trong giữa các thành phần van nhằm tạo độ kín, giảm rò rỉ qua van và ma sát gây mài mòn và tiếng ồn khó chịu. Gioăng thường được làm từ chất liệu cao su nhân tạo PTFE hoặc EPDM chịu nhiệt và kháng hóa chất. Tuy nhiên thì chúng cũng khá dễ rách do tác động ngoài môi trường nên cần chú ý kiểm tra thường xuyên.

Nguyên lý hoạt động của van cầu thép

Về cơ bản thì van cầu thép hay Globe valve đều có nguyên tắc hoạt động trong đường ống là như nhau, xoay quanh việc dịch chuyển đĩa van trong đường ống theo cơ chế xoay tay van vô lăng thông dụng khá dễ dàng. Có sự nhanh chóng hơn rất nhiều so với van cổng cùng kích cỡ nhưng bị tổn thất đáng kể áp suất cũng như lưu lượng khi đi qua van.

Ở trạng thái van đóng, đĩa van hình côn được hạ xuống tại ghế van ngăn chặn hoàn toàn dòng chảy lưu chất, áp suất chất lỏng, khí, hơi tác động mạnh vào bộ phận này.

Và khi chúng ta tác động lực vào tay van xoay chuyển chúng nhiều vòng theo chiều hướng dẫn được in nổi trên bộ điều khiển này (ngược chiều kim đồng hồ) thì ngay lập tức trục van sẽ nhận được và đĩa van nối liền ở dưới sẽ xoay theo cùng chiều hướng để đi lên mở ra khoảng trống giữa ghế van và đĩa van thì dòng chảy lưu chất sẽ được đi qua mà không hề bị ngăn cản bởi bất cứ điều gì.

Cho tới khi không thể quay tay van được nữa có nghĩa là van cầu thép này đã được mở hoàn toàn, đĩa van giữ nguyên trạng thái nếu không có sự tác động nào nữa. Khi muốn đóng van thì cũng rất dễ dàng chỉ cần tiến hành các bước ngược với quá trình mở là đĩa van sẽ bị di chuyển đi xuống và ép chặt với ghế van.

Ứng dụng thực tế của van cầu thép chữ ngã

• Van cầu thép được sử dụng và lắp đặt vô cùng rộng rãi phổ biến tại các hệ thống đường ống của nhiều ngành nghề, lĩnh vực công nghiệp sản xuất, tiêu biểu có thể tham khảo qua một vài ứng dụng dưới đây:
• Van cầu thép được lắp đặt vào trong đường ống cung cấp nước sạch của các công trình xây dựng tòa nhà, khu công nghiệp, nhà máy, xưởng sản xuất,…nhằm phân phối, điều tiết và kiểm soát lưu chất luôn được ổn định và an toàn nhất.
• Van cầu thép chữ ngã là thiết bị cơ khí đóng vai trò cực kì quan trọng trong hệ thống đường ống của nhà máy sản xuất dầu, lọc hóa dầu, xăng dầu, khí tự nhiên,…nơi có áp suất và nhiệt độ luôn ở mức cao cần được kiểm soát chặt chẽ liên tục.
• Van cầu thép được tích hợp vào các hệ thống công nghiệp nhằm điều tiết chất bôi trơn bảo trì bảo dưỡng cho hệ thống tuabin giúp chúng có trạng thái làm việc tốt nhất, nâng cao hiệu quả và kinh tế cho người sử dụng.
• Van cầu thép chữ ngã được tin cậy sử dụng trong các hệ thống điều hòa không khí HVAC, hệ thống chiller,…
• Ngoài ra thì van cầu thép chữ ngã góp mặt trong nhiều ngành công nghiệp nhẹ như sản xuất lương thực, thực phẩm, may mặc, dệt, dược phẩm,…

Các dòng van cầu thép tốt nhất hiện nay

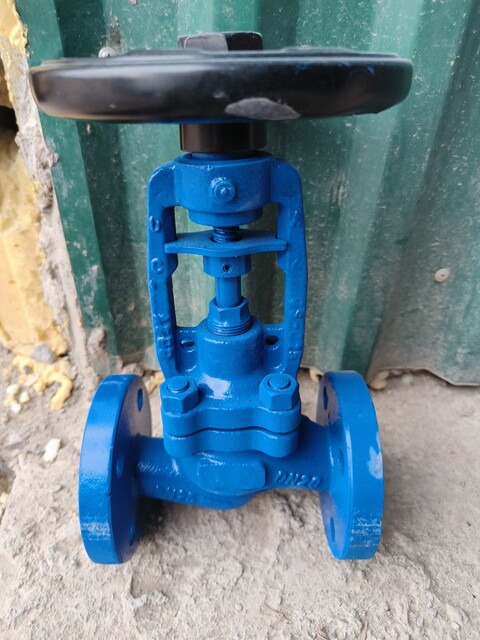

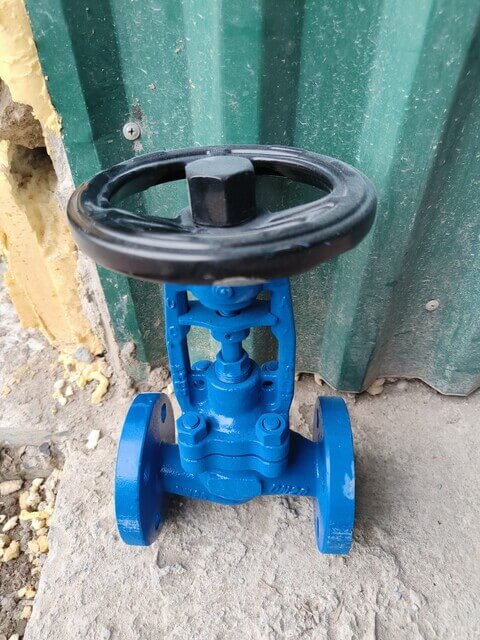

Van cầu thép tay quay

Van cầu thép tay quay là dòng sản phẩm được ưa chuộng và sử dụng phổ biến rộng rãi nhất hiện nay của van cầu thép. Không có gì khó hiểu bởi chúng không chỉ có thể điều khiển một cách đơn giản, không tốn kém thời gian mà lại sử dụng ít công sức vận hành. Đặc biệt hơn mà có thể điều tiết cực chính xác dòng chảy lưu chất trong đường ống theo nhu cầu sử dụng của mình.

Và với giá thành khá hấp dẫn, rẻ hơn nhiều so với dạng inox cùng kiểu loại thì van cầu thép tay quay cực kì phù hợp với những hệ thống có điều kiện làm việc khắc nghiệt: nhiệt độ cao, áp suất lớn một cách hiệu quả, đảm bảo áp suất, lưu lượng luôn được kiểm soát chặt chẽ, an toàn.

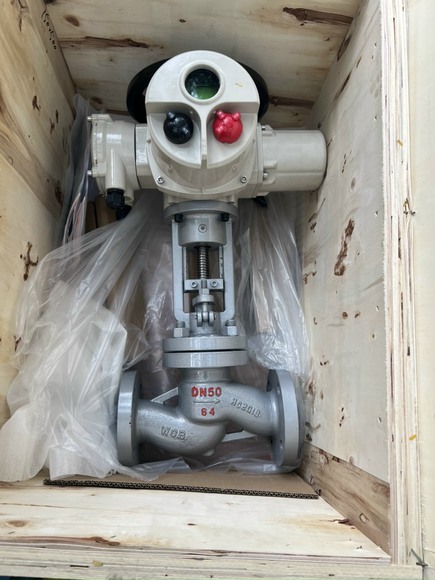

Van cầu thép điều khiển điện

Van cầu thép điều khiển điện được biết đến là dòng van tự động hóa, có khả năng vận hành một cách chính xác và nhanh chóng nhất chỉ mất khoảng 10s -15s khi được cung cấp nguồn điện năng phù hợp 220V, 24V, 110V hoặc 380V tùy loại model.

Không chỉ vậy, người điều hành có thể kiểm soát một cách tổng quát toàn bộ hoạt động của van trên hệ thống bởi sản phẩm điều khiển tự động bằng điện này được bổ sung bộ định vị 4-20mA và tín hiệu phát đầu ra có thể điều khiển thông qua tủ PLC, điều hành cùng lúc nhiều thiết bị, tối ưu hóa thời gian cũng như chi phí nhân công.

Chính vì thế mà van cầu thép điều khiển điện được xem là một thiết bị không thể thiếu trong các hệ thống điều khiển tự động, được tin cậy lắp đặt sử dụng trong nhiều lĩnh vực công nghiệp yêu cầu điều chỉnh lưu lượng các thành phần như chế biến sản xuất thực phẩm, lương thực, dược phẩm, thiết bị dân dụng, dầu khí, nhiệt điện, năng lượng,….

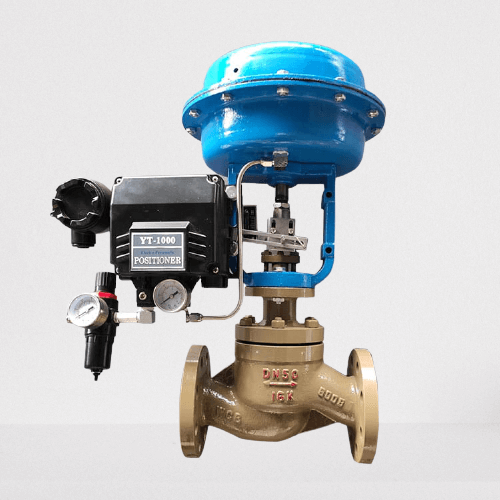

Van cầu thép điều khiển khí nén

Van cầu thép chữ ngã điều khiển khí nén – Pneumatic control valve là thiết bị chuyên dụng trong các hệ thống khí, hơi, chất lỏng, nơi có điều kiện làm việc phức tạp nhằm điều phối, kiểm soát lưu lượng dòng chảy được hiệu quả, tốt nhất.

Ưu điểm của van cầu thép điều khiển khí nén so với dạng truyền động điện là sự nhanh nhạy, không quá 2s từ khi cấp nguồn năng lượng khí cho bộ điều khiển đáp ứng được yêu cầu đóng ngắt cực kì nhanh chóng. Không chỉ vậy chúng còn được chia thành nhiều dạng như điều khiển tuyến tính hoặc on-off để có thể ứng dụng đa dạng hơn các hoạt động công nghiệp, ngay cả các khu vực có cảnh báo cháy nổ, chất nguy hiểm,….

Tuy nhiên thì giá thành của sản phẩm này thường cao hơn và yêu cầu cần được cung cấp nguồn khí nén ổn định. Nhưng với chất lượng cao và hiệu quả làm việc ưu việt cùng tuổi thọ sử dụng lâu dài thì van cầu thép điều khiển khí nén đã chứng minh được rằng việc ứng dụng chúng là sự đầu tư vô cùng thông minh và đúng đắn.

Khi sử dụng van cầu thép cần lưu ý gì

Dưới đây là một số lưu ý từ các chuyên viên kỹ thuật XNK HT gửi tới người tiêu dùng khi sử dụng van cầu thép nhằm giúp nắm bắt được các yếu tố có thể gây ra các tác động tiêu cực cho sản phẩm khi lắp đặt trong hệ thống như:

Cần chú ý khi lắp đặt vào các hệ thống đường ống dẫn truyền lưu chất có chứa nhiều tạp chất bẩn, không nên sử dụng với các chất có tính đặc sệt, ăn mòn mạnh như hóa chất, axit nồng độ cao có thể làm ăn mòn, oxi hóa giảm chất lượng sản phẩm và hiệu quả làm việc.

Cần đưa bộ điều khiển của van luôn luôn hướng lên trời, nghiêm cấm chúc ngược xuống dưới đất khi lắp đặt trên đường ống nằm ngang. Nếu lắp đặt trên đường ống thẳng đứng cần đưa chúng về vị trí thuận lợi điều khiển, vuông góc với dòng chảy.

Đĩa van có thể bị mài mòn, gioăng bị rách không đảm bảo được độ kín đáo và bị rò rỉ lưu chất mất vệ sinh nên cần được kiểm tra thường xuyên và bảo trì, bảo dưỡng kịp thời.

Trục tay quay vô lăng của van cầu thép có thể bị han gỉ hoặc kẹt cứng khi tiếp xúc với không khí hoặc nắng mưa, cần được bôi trơn thường xuyên để đảm bảo cho việc việc vận hành diễn ra thuận lợi và không tốn sức lực.

Đối với bộ điều khiển điện hoặc khí nén cần được cách ly hoàn toàn với nước, che chắn bảo hộ khi làm việc ngoài trời, cần nối đất để đảm bảo an toàn trong sự cố rò rỉ điện.

Vì sao nên chọn mua van cầu thép tại XNK HT

Trên thị trường hiện nay, van cầu thép đang được người tiêu dùng săn đón và sử dụng rất rộng rãi cho các hệ thống của mình. Nhằm đáp ứng được nhu cầu sử dụng đa dạng của quý khách hàng thì có rất nhiều đơn vị phân phối đã nhập hàng và cung ứng mạnh mẽ. Tuy nhiên thì Công ty TNHH TM & XNK HT vẫn luôn được nhiều quý khách tin tưởng và lựa chọn làm đối tác chiến lược toàn diện lâu dài bởi lẽ:

• Là đơn vị đi đầu, có nhiều năm kinh nghiệm trong lĩnh vực thiết bị vật tư ngành nước.
• Nhập khẩu từ các thương hiệu nổi tiếng uy tín trên thế giới và phân phối trực tiếp không thông qua bất cứ khâu trung gian nào nên có giá thành tốt nhất, có tính cạnh tranh.
• Chỉ cung cấp hàng chính hãng, hàng mới 100% đầy đủ tem nhãn nguồn gốc xuất xứ, có chất lượng tốt nhất.
• Cam kết hàng hóa được kiểm định, hiệu chuẩn và kèm theo giấy chứng nhận chất lượng Co-Cq và catalogue tham khảo sản phẩm.
• Chiết khấu cao với các đơn hàng hợp đồng lớn hoặc khách hàng thân quen.
• Chế độ bảo hành dài hạn lên tới 12 tháng và đổi trả hoàn toàn miễn phí nếu như khi nhận được hàng không giống với mô tả hoặc phát sinh lỗi từ nhà sản xuất.
• Hỗ trợ vận chuyển toàn quốc cực nhanh chóng, an toàn, freeship khu vực nội thành Hà Nội bán kính 5km hoặc có giá trị đơn trên 5 triệu đồng, các tỉnh thành Bắc Trung Nam sẽ được nhận hàng sau 3-5 ngày tùy điều kiện thực tế.

Báo giá van cầu thép tốt nhất

Thông qua bài viết này chắc hẳn các bạn đã bổ sung cho mình những thông tin bổ ích về sản phẩm giúp cho quá trình lựa chọn tìm kiếm được đơn giản và dễ dàng hơn. Hoặc quý khách hàng vẫn còn vướng mắc điều gì về sản phẩm, muốn mua van cầu thép chất lượng cao có thể liên hệ trực tiếp qua số Hotline mà chúng tôi đang ghim trên màn hình để nhận được sự hỗ trợ kịp thời và tận tình nhất.

Đội ngũ nhân viên tư vấn có nhiều năm kinh nghiệm sẽ báo giá tốt nhất van cầu thép và giải đáp các câu hỏi liên quan sản phẩm, luôn có mặt 24/7.
