Van cầu điều khiển khí nén tuyến tính

Van cầu điều khiển khí nén tuyến tính sử dụng bộ xy lanh khí nén để điều tiết lưu chất theo các góc mở đa dạng bằng áp lực khí mạnh mẽ, được điều khiển hoàn toàn tự động cực kì chính xác và nhanh chóng giúp nâng cao hiệu suất làm việc và hỗ trợ giám sát chặt chẽ ở các vị trí khó tiếp cận.

Van cầu điều khiển khí nén tuyến tính lắp đặt cho các ứng dụng liên quan đến hơi, khí nén và cả chất lỏng thực hiện vai trò chức năng ổn định và an toàn trong nhiều điều kiện môi trường có nhiệt độ cao, áp suất lớn khắc nghiệt. Tìm hiểu tổng quát van cầu điều khiển khí nén tuyến tính thông qua bài viết dưới đây của chúng tôi.

Van cầu điều khiển khí nén tuyến tính là gì

Van cầu điều khiển khí nén tuyến tính là dòng van cầu được điều khiển tự động nhờ sử dụng bộ truyền động khí nén tích hợp với bộ điều khiển tuyến tính 4-20mA lập trình chính xác và kết nối trực tiếp với các thiết bị thông minh, tủ trung tâm PLC cho phép người sử dụng hoàn toàn có thể vận hành và giám sát hoạt động từ vị trí xa.

Van cầu điều khiển khí nén tuyến tính có khả năng điều tiết tuyệt vời nhờ thiết kế thân van độc đáo dạng chữ ngã, đĩa van cùng với ghế van ngăn chặn hoàn toàn dòng chảy lưu chất, có độ kín rất cao nên được tin cậy sử dụng cho các môi trường hơi nóng, khí nén, chất lỏng, là lựa chọn hoàn hảo cho các ngành công nghiệp cần kiểm soát và điều tiết lưu lượng đa dạng, yêu cầu độ chính xác cao.

Trên thân van cầu điều khiển khí nén sẽ được in nổi các thông số kỹ thuật cơ bản cần thiết như chất liệu, áp lực, thương hiệu sản xuất, mũi tên chỉ hướng,…giúp người sử dụng có thể nhận biết được và lựa chọn sao cho phù hợp với hệ thống mình cần lắp đặt.

Cùng với đó là việc sản xuất nhiều kích cỡ khác nhau, phổ biến từ DN15 ~ DN300 và vật liệu cấu tạo cao cấp có độ chắc chắn, bền bỉ, đáp ứng được tốt các yêu cầu đặt ra từ hệ thống ứng dụng, không bị oxi hóa, ăn mòn, chống thấm nước cho phép van cầu điều khiển khí nén tuyến tính có thể lắp đặt với vào nhiều ngành nghề, lĩnh vực công nghiệp sản xuất khác nhau như năng lượng, hóa chất, công nghệ thực phẩm, dầu khí,…

Ngoài ra van cầu điều khiển khí nén tuyến tính còn gọi với nhiều tên gọi khác nhau như:

• Pneumatic control globe valve
• Van điều tiết hơi nóng bằng bộ điều khiển khí nén
• Van cầu điều khiển bằng khí nén tuyến tính
• Van cầu hơi điều khiển khí nén tuyến tính
• Van hơi chữ ngã điều khiển khí nén tuyến tính
• Van cầu khí nén tuyến tính 4-20mA
• Van dù điều khiển khí nén

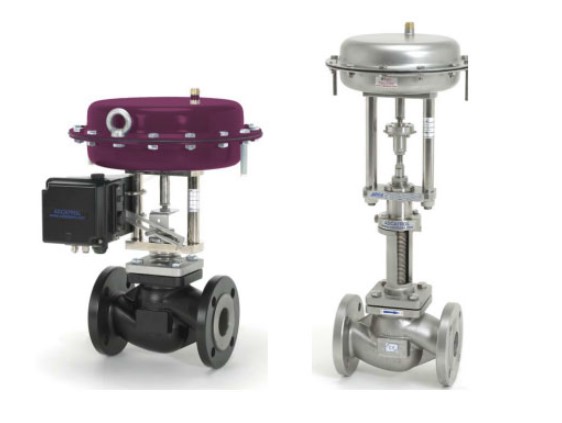

Các dòng van cầu điều khiển khí nén tuyến tính

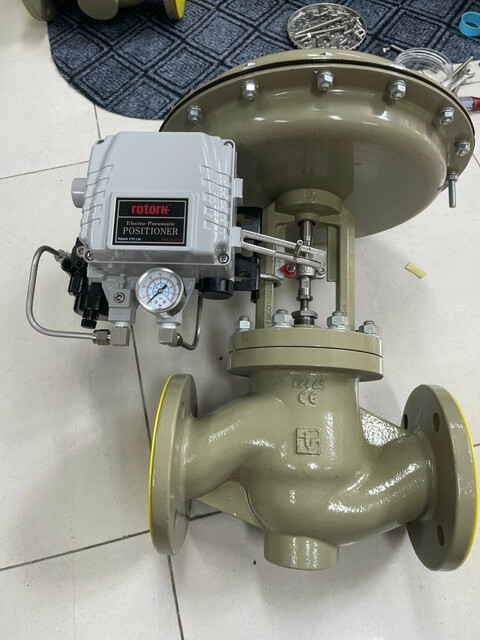

Van cầu inox điều khiển khí nén tuyến tính

Van cầu điều khiển khí nén tuyến tính bằng inox, được xem là vật liệu cơ khí phổ biến và ưa chuộng nhất bởi những ưu điểm vượt trội, sử dụng để gia công chế tạo tạo cho thiết bị này có độ trắng sáng, bóng bẩy vô cùng đẹp mắt, dễ dàng lau chùi sạch sẽ, kháng nước, kháng bụi phù hợp với ứng dụng yêu cầu có độ vệ sinh cao.

Đó là bề ngoài còn chất lượng bên trong thì cũng không cần bàn bạc quá nhiều, van cầu khí nén tuyến tính bằng inox có độ cứng chắc và bền bỉ cực kì cao, không hề bị oxi hóa-ăn mòn như gang, thép khi làm việc ngoài trời, không bị các tác động tiêu cực ảnh hưởng, cho phép ứng dụng đa dạng trong các hệ thống có điều kiện làm việc khắc nghiệt như nhiệt độ, áp suất cao, hóa chất độc hại.

Van cầu thép điều khiển khí nén tuyến tính

Thép được biết tới là một hợp kim cứng bền chịu nhiệt độ cực kì tốt bởi có thành phần chính là sắt và carbon. Van cầu điều khiển khí nén tuyến tính sản xuất bằng thép có độ cứng chắc nhưng tính dẻo dai, chịu lực tốt, va đập mạnh nhưng ít biến dạng và không nứt vỡ, cực kì bền bỉ và chống chịu được oxi hóa của môi trường.

Tuy nhiên van cầu hơi điều khiển khí nén tuyến tính bằng thép này có thể bị ăn mòn bởi hóa chất, dung dịch axit nên cần lưu ý khi sử dụng với các môi trường này, đổi lại thì sản phẩm này cực kì phù hợp với các hệ thống hơi, khí nóng, lưu chất có nhiệt độ. áp suất lớn, giúp điều tiết và giám sát lưu lượng ổn định và an toàn nhất.

Van cầu gang điều khiển khí nén tuyến tính

Van cầu điều khiển khí nén tuyến tính đúc bằng gang là thiết bị có độ ứng dụng phổ biến và rộng rãi nhất. Chúng được các chủ đầu tư công trình xây dựng, hệ thống lớn nhỏ vô cùng tin tưởng và ưa thích bởi đặc tính bền bỉ, cứng chắc, an toàn, chịu nhiệt tốt và đặc biệt là giá thành rẻ, tối ưu chi phí tốt nhất.

Không chỉ vậy van cầu điều khiển khí nén tuyến tính bằng gang được sơn phủ một lớp sơn tĩnh điện chống oxi hóa cực kì dày bằng Epoxy tạo nên một bề mặt trơn bóng không thấm nước, có ma sát thấp không cản trở dòng chảy, tạo độ thẩm mỹ và đặc trưng riêng, có độ tin cậy cao trong các ứng dụng cấp thoát, xử lý nước, nước thải, đường ống khí thải, HVAC, dầu, khí đốt,…

Cấu tạo van cầu hơi điều khiển khí nén tuyến tính và nguyên lý hoạt động

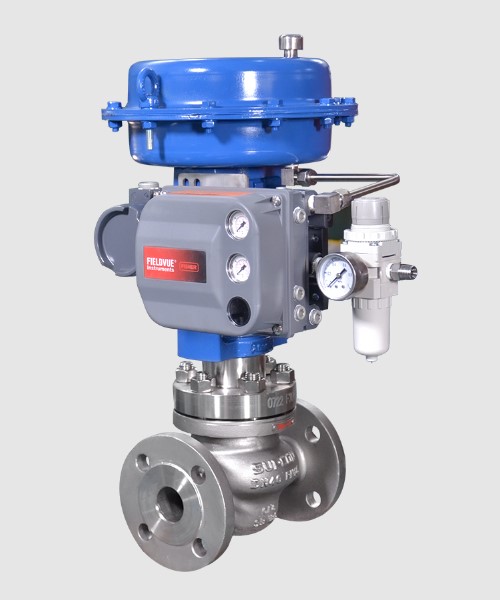

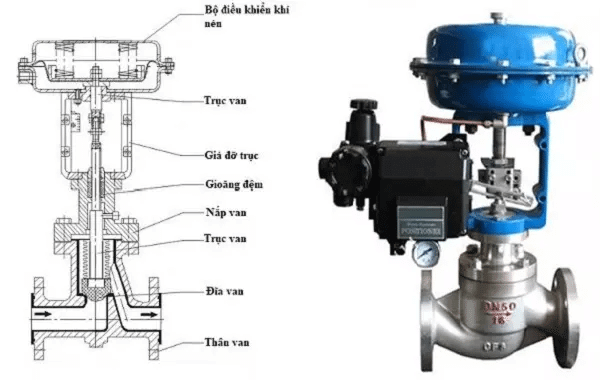

Cấu tạo của van cầu chữ ngã điều khiển khí nén tuyến tính

Van cầu điều khiển khí nén tuyến tính có cấu tạo 3 bộ phận chính đó là thân van cơ, bộ điều khiển khí nén và bộ tuyến tính. Đặc điểm chức năng của từng bộ phận này sẽ được trình bày như sau:

1.Thân van cầu

Cũng tương tự như các dạng van cổng, van bướm, van bi thì thân van cầu cũng chính là nơi có kích thước lớn nhất và được thiết kế rỗng bên trong tạo không gian chứa đựng bộ phận và lưu thông của lưu chất.

Được sản xuất từ nhiều chất liệu khác nhau như gang, inox và thép WCB tạo hình dạng chữ ngã, yên ngựa uốn cong đường di chuyển của lưu chất nhằm điều tiết và ổn định mức áp suất an toàn. Được kết nối với ống dẫn chắc chắn và linh hoạt thông qua mặt bích với kích thước ống lớn và nối ren ở đường ống nhỏ.

2.Bộ điều khiển khí nén

Trong tiếng Anh chúng được gọi là Pneumatic actuator, được định nghĩa đơn giản là một xy lanh khí nén. Bộ phận này được bảo vệ an toàn trong một vỏ hộp kín bằng hợp kim nhôm và sơn phủ toàn bộ bề mặt bằng sơn tĩnh điện Epoxy theo tiêu chuẩn IP68 kháng nước, kháng bụi, chống nhiễm điện.

Bộ điều khiển khí nén tiếp nhận áp suất khí từ hệ thống 3-8bar tiêu chuẩn để chuyển đổi thành động năng tạo ra các moment xoắn cực đại truyền đến đĩa van thông qua trục để giúp van có thể đóng mở, điều tiết.

Được phân chia thành 2 dạng cơ bản đó là dạng tác động đơn và tác động kép, lựa chọn tùy theo nhu cầu sử dụng của từng hệ thống khác nhau.

3.Bộ tuyến tính khí nén – Rotary positioner

Chỉ có mặt ở dạng van tuyến tính, chúng được lắp đặt ở bên trên bộ điều khiển khí nén, có chức năng cực kì quan trọng đó là xác định vị trí hiện tại của van và nhận các tín hiệu điều khiển analog 4-20mA hoặc phát tín hiệu về trung tâm điều hành để người sử dụng có thể điều chỉnh trạng thái hoạt động của van theo yêu cầu.

Cho phép điều chỉnh ở nhiều góc mở đa dạng như đóng hoàn toàn 0 độ, mở hoàn toàn 90 độ, các góc tuyến tính là 25, 35, 45, 75,…

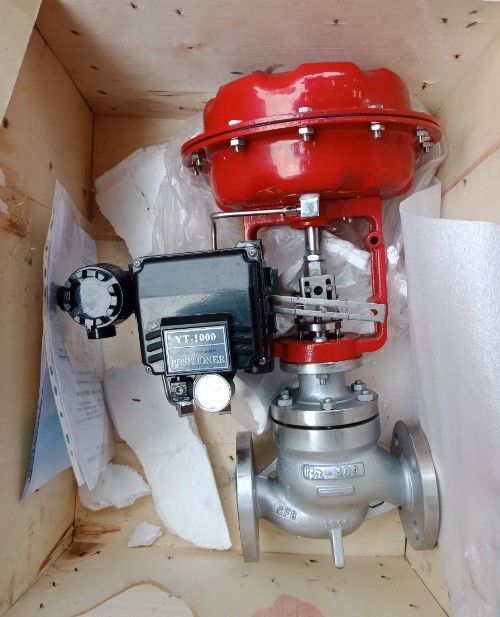

Phương thức hoạt động của van cầu điều khiển khí nén tuyến tính

Van cầu hơi điều khiển khí nén tuyến tính có nguyên lý hoạt động khá phức tạp, khi chúng ta kích hoạt hệ thống và cung cấp nguồn năng lượng khí nén phù hợp vào bên trong bộ điều khiển thì xy lanh khí nén, lò xo được kết nối trực tiếp với trục van cầu sẽ bị áp lực khí nén đẩy các piton cùng lò xo di chuyển theo chiều tịnh tiến đi xuống. Đồng thời, đĩa van gắn với trục van sẽ bị đẩy xuống theo và đóng van lại theo lập trình sẵn.

Và khi ngừng cấp khí nén, không còn áp suất khí nén giữ piton thì bằng chính lực đàn hồi lò xo sẽ đưa piton cùng trục – đĩa van di chuyển lên trên, trở lại trạng thái ban đầu cực kì nhanh chóng. Việc hoạt động này được con người điều chỉnh, giám sát từ xa nhờ có tín hiệu điều khiển 4-20mA cung cấp từ tủ PLC, các thiết bị kết nối thông minh khác.

Ưu nhược điểm và ứng dụng của van cầu điều khiển khí nén tuyến tính

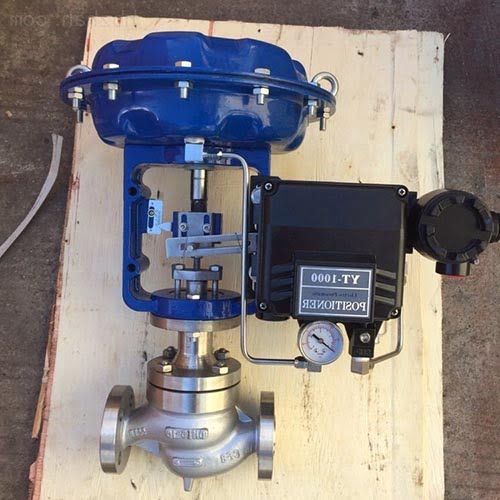

Ưu điểm nổi bật của van cầu hơi điều khiển khí nén tuyến tính

• Van cầu điều khiển khí nén tuyến tính hoạt động hoàn toàn tự động, tiết kiệm tối đa thời gian và công sức, đảm bảo sự an toàn cho người điều khiển
• Có thể lắp đặt được nhiều vị trí và ứng dụng đa dạng môi trường hơn, các khu vực có chất độc hại, vị trí cao hoặc chôn ngầm khó tiếp cận
• Quá trình phản hồi tín hiệu cực kì nhanh chóng, nhanh hơn nhiều so với dạng điều khiển điện, chỉ chưa đầy 2s.
• Cực kì chính xác và có độ kín cao, đảm bảo độ tin cậy lớn cho người vận hành
• Bộ điều khiển khí nén của van cầu hơi được sản xuất theo tiêu chuẩn quốc tế IP68 có độ bền bỉ và chính xác cao, cho phép hoạt động ngoài trời, chống thấm nước, kháng bụi, chống nhiễm điện
• Chất liệu cấu tạo đa dạng, cực kì chắc chắn và bền bỉ, chống chịu áp lực và nhiệt độ cao, ít bị oxi hóa ăn mòn- mài mòn, chịu hóa chất tốt đáp ứng được nhiều môi trường lắp đặt khác nhau
• Dải kích cỡ cũng đa dạng không kém, từ 15A đến 300A có thể lắp đặt cho các đường ống phi 21mm tới phi ~ 324mm
• Không sử dụng nguồn điện nên giảm thiểu nguy cơ chập cháy hỏa hoạn khi trục trặc, năng lượng khí nén cực kì sạch sẽ, an toàn với con người, môi trường, tối ưu hóa năng lượng cao.
• Hoạt động ổn định, an toàn và bền bỉ, tuổi thọ sử dụng dài lâu

Nhược điểm của van chữ ngã điều khiển khí nén tuyến tính

• Khi hoạt động (xả khí) van cầu điều khiển khí nén tuyến tính tạo ra các tiếng ồn lớn phiền toái
• Có trọng lượng nặng và cồng kềnh, đòi hỏi không gian nhiều hơn và yêu cầu các thiết bị hỗ trợ lắp đặt an toàn.
• Van cầu hơi khí nén tuyến tính có giá thành cao hơn so với các dạng van khác có cùng kích cỡ và chất liệu
• Cần có nhiều các phụ kiện đi kèm để hỗ trợ van hoạt động, khá tốn kém như bộ lọc khí, tiêu âm, van điện từ, dây dẫn khí, đầu nối nhanh

Ứng dụng thực tế của van cầu điều khiển khí nén tuyến tính

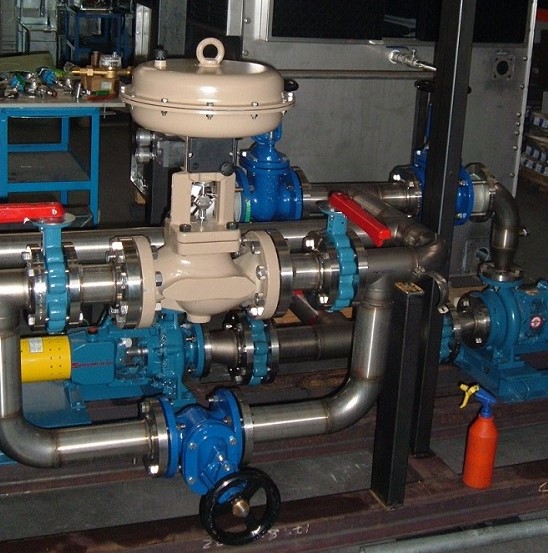

Van cầu điều khiển khí nén tuyến tính thực sự là một dòng van có vai trò quan trọng trong các hệ thống công nghiệp, đặc biệt là các ngành công nghiệp tự động hóa, yêu cầu điều tiết lưu lượng chính xác nhất, có thể kể tên một vài ứng dụng tiêu biểu nhất như:

• Van cầu chữ ngã điều khiển khí nén tuyến tính ứng dụng đa dạng trong ngành công nghiệp dầu khí bao gồm khai thác, chiết tách lọc và vận chuyển bằng các đường ống, van cầu điều khiển khí nén tuyến tính điều tiết và kiểm soát lưu lượng ổn định cho hệ thống này.
• Hệ thống ống dẫn khí đốt, khí thải cho các nhà máy, xưởng sản xuất, khu công nghiệp sản xuất lớn nhỏ
• Van cầu hơi khí nén tuyến tính được lắp đặt cho các hệ thống sưởi, làm mát sử dụng chất lỏng là nước để vận chuyển năng lượng nhiệt
• Đóng vai trò quan trọng trong các hệ thống hơi, khí nóng như lò hơi, nồi hơi, nồi nung, khí gas, hệ thống HVAC của khu công nghiệp
• Van cầu điều khiển khí nén tuyến tính là một phần không thể thiếu trong các dây truyền hệ thống sản xuất lương thực-thực phẩm, đồ uống, hóa chất, dược phẩm, thiết bị y tế,…
• Van cầu chữ ngã điều khiển khí nén tuyến tính lắp đặt tại các hệ thống cấp thoát nước lạnh, nước sinh hoạt, nước sản xuất cho các tòa nhà, hệ thống xử lý nước thải, nước xám,…

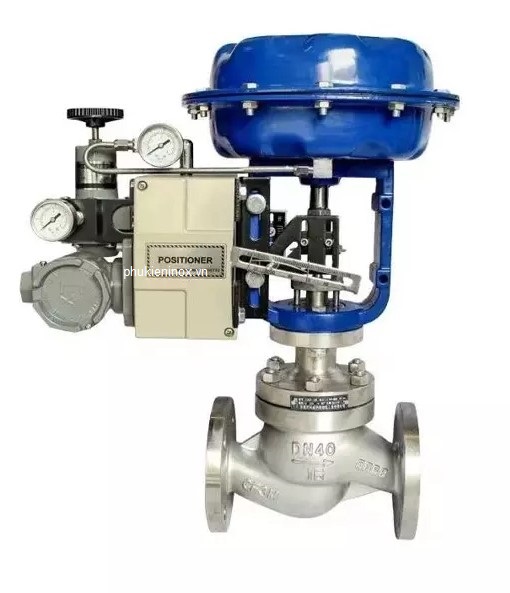

Cách lắp đặt van cầu điều khiển khí nén tuyến tính đúng kỹ thuật

Lưu ý trước khi lắp đặt van cầu hơi khí nén tuyến tính

Van cầu nói chung và van cầu điều khiển khí nén tuyến tính nói riêng điều có thiết kế độc đáo, chỉ cho phép dòng chảy lưu chất đi qua theo 1 hướng cố định duy nhất, không thể quay đầu trở lại tương tự như dòng van một chiều, nhưng chúng cần có sự điều khiển từ con người hoặc các thiết bị tự động hóa.

Khi lắp đặt chúng ta cần lắp đúng hướng chỉ thị này theo hướng dòng chảy lưu chất trong đường ống và luôn ghi nhớ rằng bộ điều khiển khí nén của van hơi chữ ngã luôn được hướng thẳng lên trên, nghiêm cấm chúc ngược xuống mặt đất.

Lựa chọn vị trí lắp đặt van cầu điều khiển khí nén tuyến tính phù hợp, thuận tiện cho việc kiểm tra, giám sát, lắp đặt và bảo dưỡng đơn giản nhất, đo cắt đường ống theo kích cỡ để tránh phải nối ống hoặc chèn thêm. Và vệ sinh sạch sẽ vị trí lắp nối, không cho phép các dị vật, cặn bẩn làm ảnh hưởng xấu tới quá trình van làm việc.

Đảm bảo kích cỡ định danh của van phù hợp với kích thước đường ống, mặt bích kết nối cần có tiêu chuẩn phù hợp và đáp ứng được yêu cầu hệ thống, tiến hành thắt chặt bulong đai ốc cho mặt bích theo mô hình các đường chéo nhau, đảm bảo sự cân đối nhất và chèn gioăng kín ở giữa 2 mặt bích này để tạo sự kín đáo, chống rò rỉ lưu chất.

Bảo dưỡng van cầu điều khiển khí nén tuyến tính đơn giản

Tất cả các van công nghiệp bao gồm cả van cầu hơi điều khiển khí nén tuyến tính đều cần bảo dưỡng, bảo trì để đảm bảo việc hoạt động được trơn tru, mượt mà, chính xác có độ tin cậy, giảm thiểu tình trạng hư hỏng và kéo dài tuổi thọ sản phẩm.

Thời gian tốt nhất để tiến hành việc bảo dưỡng là từ 3-6 tháng 1 lần tuy nhiên thì cũng có thể thay đổi tùy theo điều kiện hoạt động, môi trường lưu chất và tần suất sử dụng,…để bảo dưỡng van tốt nhất, phát hiện các trục trặc và khắc phục kịp thời.

Kiểm tra bôi trơn các khớp nối, trục truyền, đai ốc bulong bằng dầu mỡ, nhớt đạt tiêu chuẩn

Kiểm tra độ hao mòn của các chi tiết bên trong van, đặc biệt là gioăng kín là bộ phận có nguy cơ hư hại cao nhất, thay thế tùy theo thực trạng.

Vệ sinh bộ điều khiển khí nén, thường xuyên kiểm tra chất lượng khí nén cấp vào van cầu hơi khí nén.

Kiểm tra độ kín của van cầu điều khiển khí nén tuyến tính, nếu thấy nứt vỡ hoặc rò rỉ cần được sửa chữa, khắc phục ngay.

Kiểm tra đánh giá hoạt động của bộ điều khiển khí nén xem có đảm bảo độ chính xác và ổn định hay không.
