Van bướm mặt bích điều khiển điện

Thời đại công nghệ phát triển mạnh mẽ, các ngành công nghiệp ưu tiên sử dụng các dòng thiết bị tự động cho hệ thống để tối ưu hiệu quả. Và van bướm mặt bích điều khiển điện được thiết kế với nhiều tính năng, chất lượng cao cùng đặc tính chất liệu phù hợp nhiều môi trường lưu chất đang trở thành một giải pháp an toàn cho các ứng dụng vận chuyển và điều khiển dòng chảy chất lỏng, khí hiện nay.

Với nhu cầu sử dụng mở rộng, XNK HT đang tích cực liên kết với nhiều thương hiệu sản xuất van uy tín và nổi tiếng toàn cầu như JMV, GEKO, KB valve, Shinyi, AUT, Samwoo, Wonil,…cung ứng tốt cho thị trường với giá thành cạnh tranh cao cùng dịch vụ hậu mãi tốt nhất.

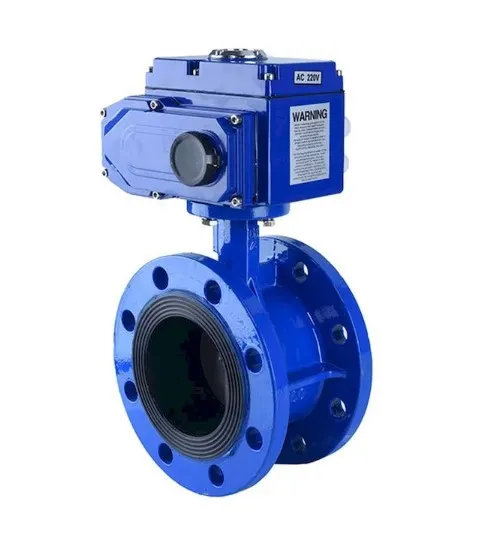

Giới thiệu chung về van bướm mặt bích điều khiển điện

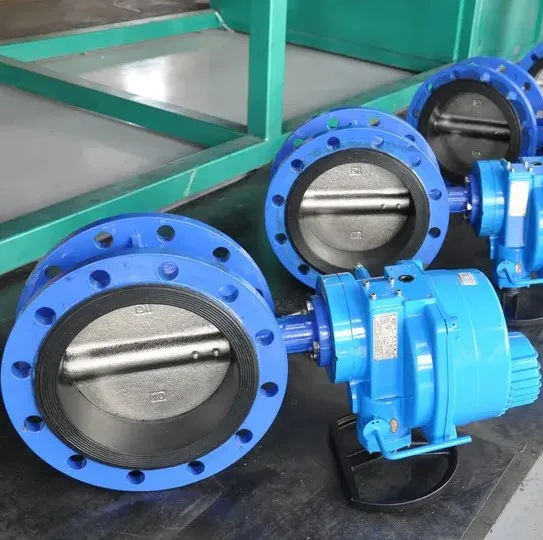

Van bướm mặt bích điều khiển điện là gì? Hay còn được gọi là van bướm điều khiển điện lắp bích, van bướm điều khiển điện 2 mặt bích, được định nghĩa là thiết bị sử dụng động cơ điện để điều khiển cho đĩa van bướm đóng mở đường ống điều chỉnh dòng chảy lưu chất.

Cùng với đó là kết nối với ống dẫn thông qua phương tiện ưu việt nhất chính là mặt bích, trong tiếng Anh là Flange, vì thế Flange Electric Control Butterfly Valve được tin cậy sử dụng cho các hệ thống kích thước lớn từ DN50 – 2000mm thực hiện trung chuyển dòng chảy áp suất lớn, đảm bảo độ kín khít và loại bỏ rò rỉ lưu chất.

Việc tích hợp bộ truyền động tự động có khả năng làm việc độc lập, hạn chế tối đa sự can thiệp từ con người do đó có thể tối ưu hóa hiệu suất và tiết kiệm hiệu quả thời gian và công sức. Các tính năng thông minh của van bướm mặt bích điều khiển điện cho phép chúng ta điều khiển từ xa và quản lý tốt hơn, tính an toàn cao.

Có thể bạn cần mua: van bướm Wafer điều khiển điện

Phân loại các dòng van bướm mặt bích điều khiển điện

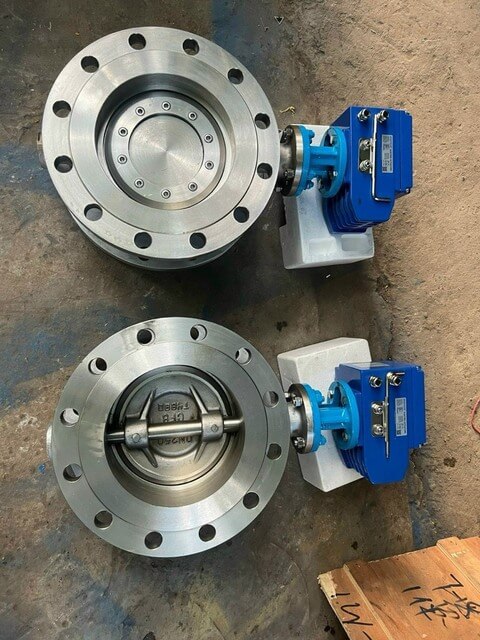

Van bướm mặt bích điều khiển điện bằng inox 304/316

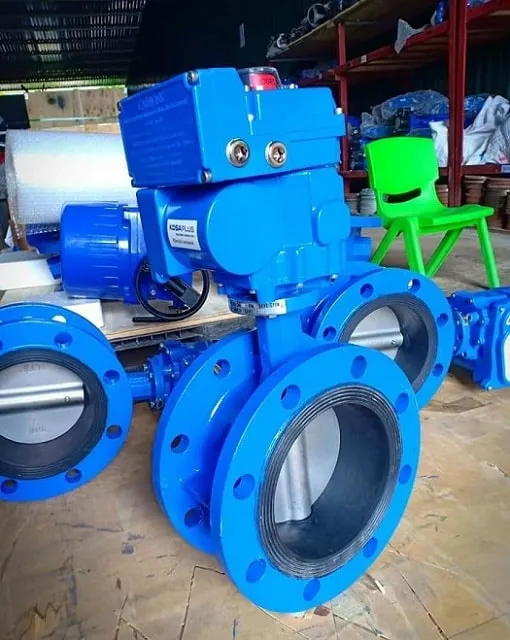

Van bướm mặt bích điều khiển điện thân gang đĩa inox

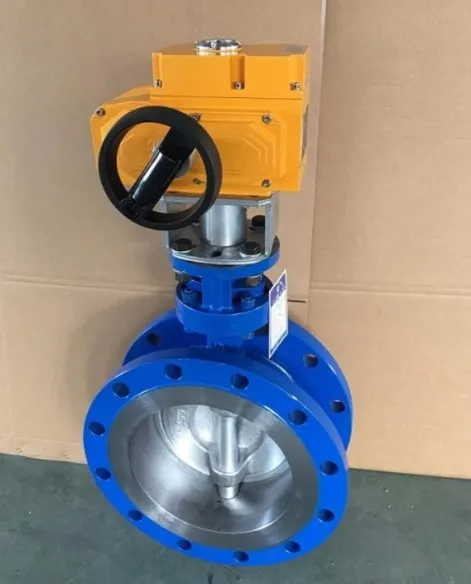

Van bướm mặt bích điều khiển điện bằng thép WCB

Van bướm mặt bích điều khiển điện bằng nhựa UPVC

Ưu nhược điểm của van bướm mặt bích điều khiển điện

Ưu điểm nổi bật của van bướm điều khiển điện lắp bích

• Cấu trúc van bướm mặt bích điều khiển điện đơn giản nhưng cực kì chắc chắn và dễ dàng sử dụng
• Kích thước đa dạng, lắp đặt phù hợp với nhiều đường ống có kích cỡ từ DN50 đến DN2000
• Độ rộng van thu gọn, chiều dài cấu trúc ngắn do đó thể tích nhỏ, trọng lượng nhẹ và tối ưu diện tích tốt nhất đồng thời tạo điều kiện thuận lợi cho quá trình vận chuyển và lắp đặt dễ dàng nhất
• Mô men đóng mở nhỏ và hướng mô men xoắn ngược nhau nhờ thiết kế đĩa van thông minh, tác dụng áp suất bằng nhau lên môi trường do đó việc điều khiển van cần ít nỗ lực hơn
• Chất liệu sản xuất van cao cấp, có độ bền và cứng cao và rất đa dạng như gang dẻo, thép chịu nhiệt và thép chống gỉ làm việc hiệu quả vàn bền bỉ trong môi trường áp suất lớn và nhiệt độ cao
• Các sản phẩm van bướm mặt bích điều khiển điện tại HTVN được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ các tiêu chuẩn quốc tế, gia công có độ hoàn chỉnh và tính thẩm mỹ cao
• Thiết kế các vòng đệm – gasket bằng cao su hoặc nhựa có hiệu suất bịt kín áp suất thấp tốt, tránh rò rỉ từ trục hoặc qua van
• Khi van bướm mở hoàn toàn, diện tích dòng chảy lớn, sức cản chất lỏng nhỏ do bề mặt gia công có ma sát thấp
• Đóng mở thuận tiện, nhanh chóng, hiệu suất điều chỉnh tốt, chính xác cao
• Khả năng điều khiển từ xa, mở rộng phạm vi ứng dụng cho các môi trường phức tạp đồng thời quản lý hệ thống đơn giản và toàn diện hơn
• Điện áp thông dụng và đa dạng, phù hợp với môi trường nước ta và tối ưu năng lượng tốt
• Độ bền lớn, tuổi thọ sử dụng lâu dài
• Van bướm mặt bích điều khiển điện ít hư hỏng vặt, không đòi hỏi bảo dưỡng thường xuyên, tiết kiệm chi phí bảo trì

Nhược điểm của van bướm mặt bích điều khiển điện

• Van bướm điều khiển điện 2 mặt bích không phù hợp lắp đặt cho các đường ống có kích thước nhỏ dưới DN50
• Phần gioăng cao su của van dễ bị ăn mòn hoặc rách do đó cần thường xuyên kiểm tra và thay thế để đảm bảo độ kín tốt nhất
• Có giá thành cao hơn so với các dòng van cơ/ van bướm truyền thống là điều hợp lý bởi những lợi ích van đem lại
• So với dạng van bướm điều khiển khí nén thì quá trình đóng mở có phần chậm hơn.

Cấu tạo và nguyên lý hoạt động của van bướm mặt bích điều khiển điện

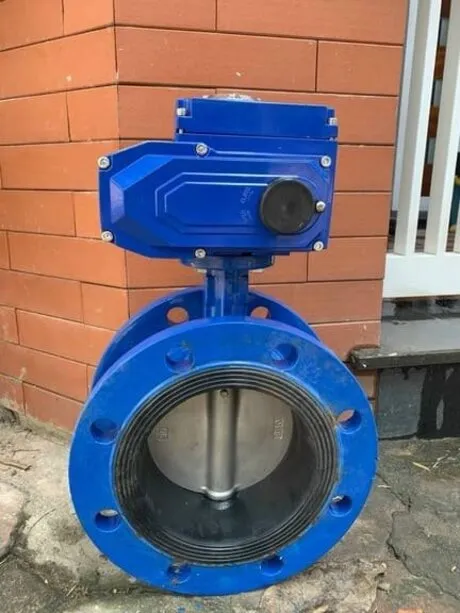

Cấu tạo của van bướm mặt bích điều khiển điện

Van bướm mặt bích điều khiển điện là một dạng kết nối của van bướm động cơ điện. Do đó khi so sánh với các van bướm Wafer hay van bướm LUG thì cấu tạo của chúng hoàn toàn tương đồng với nhau.

Việc phân chia sản xuất các phương thức lắp đặt mục đích kết nối với nhiều dạng đường ống và đáp ứng các tiêu chí hoạt động cho hệ thống một cách tốt nhất.

Và có thể thấy được sự hình thành đơn giản của van bướm điều khiển điện 2 mặt bích thông qua sự kết nối hoàn hảo của 2 bộ phận chính là van bướm cơ và bộ động cơ điện.

1. Cấu trúc thân van bướm

Thân van bướm là thành phần chính chứa các bộ  phận chuyển động như trục, đĩa van để điều chỉnh dòng chảy phương tiện. Các bộ phận này được sắp xếp và khi chuyển động giống như một cánh bướm.

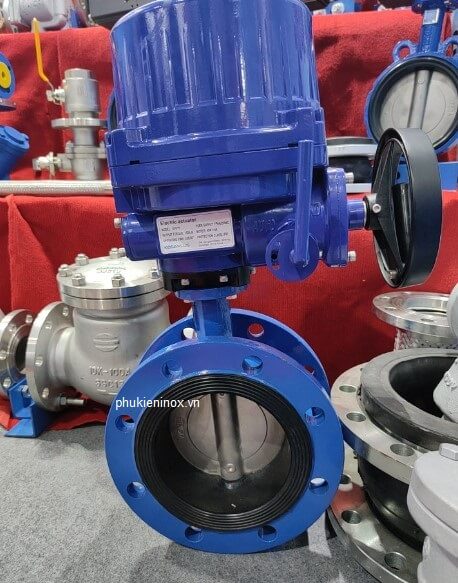

Trục van chay dài theo thân kết nối đĩa van với bộ truyền động điện giúp van đóng hoặc mở van. Có thể quan sát hình ảnh thực tế dưới đây để hiểu rõ hơn:

Tại 2 đầu thân van, chính là mặt bích được thiết kế để kết nối với ống dẫn, sản xuất theo quy chuẩn JIS, BS, ANSI và DIN đảm bảo sự chính xác và tương thích với nhiều tiêu chuẩn hệ thống, giúp khách hàng có nhiều sự lựa chọn  phù hợp và thuận tiện hơn khi mua sắm.

2. Đặc điểm bộ động cơ điện

Có hình dạng hộp chữ nhật và được gắn trực tiếp vào thân van và siết cố định bằng các đai ốc, có thể tháo lắp dễ dàng để bảo dưỡng hoặc sửa chữa nếu hư hỏng.

Phần vỏ hộp đựng được làm từ hợp kim nhôm và sơn phủ tĩnh điện hoặc nhựa cứng chống ăn mòn tạo môi trường tiêu chuẩn IP68, IP67 chống nước, kháng bụi cho các linh kiện, bộ phận bên trong hoạt động, gồm có:

• Bảng mạch điện
• Motor điện.
• Trục động cơ
• Bánh răng chuyền cấp.
• Công tắc hiển thị hành trình
• Công tắc giới hạn hành trình.
• Bộ hiển thị tuyến tính ( chỉ có ở dạng tuyến tính)

Về cơ bản thì bộ điều khiển điện này hoạt động theo 2 dạng cơ bản là ON-OFF và tuyến tính, phân chia thành nhiều model dựa vào nguồn cấp là 24V, 220V hoặc 380V.

Một số thương hiệu sản xuất Electric actuator nổi tiếng và uy tín trên thị trường hiện nay mà bạn có thể tham khảo như: Geko – Đài Loan, Haitima  – Taiwan, KB valve – Hàn Quốc, Kosaplus – Korea,…

Cơ chế làm việc của van bướm mặt bích điều khiển điện

Với tư liệu về cấu tạo chúng ta có thể thấy được phương thức hoạt động của van bướm mặt bích điều khiển điện cũng tương tự những dòng van truyền động điện khác. Đó là:

Bộ động cơ điện được cung cấp điện khi có nhu cầu sử dụng thì bảng mạch điện sẽ chuyển đổi điện năng thành cơ năng làm quay trục động cơ tạo thành mô men xoắn. Và tác động trực tiếp lên bộ phận trục van giúp cho đĩa van bướm được chuyển động cùng chiều đồng thời mở ra 1 góc tương đương với lực nhận được.

Tùy theo từng model động cơ, đĩa van có thể đóng mở các góc đa dạng như 0 -25 – 50 -75-90 (tuyến tính) hoặc chỉ 2 góc cơ bản là 0 và 90 đối với dạng ON-OFF. Và thời gian mỗi chu trình dao động từ 15 đến 30 giây vô cùng nhanh chóng.

Khi đĩa van bướm đóng hoặc mở ra vị trí thiết lập thì công tắc hành trình sẽ thực hiện ngắt kết nối điện và giữ nguyên trạng thái cho tới khi chuyển đổi cấp điện theo sơ đồ sẽ hoạt động chu trình tiếp theo. Do đó tránh tình trạng om điện và các chất liệu sản xuất van có khả năng chống cháy nên rất an toàn.

Xem chi tiết: Cấu tạo van bướm điều khiển điện inox

Ứng dụng thực tiễn của van bướm điều khiển điện 2 mặt bích

• Van bướm điều khiển điện lắp bích được sử dụng trong các ngành công nghiệp sản xuất thực phẩm, dược phẩm, mỹ phẩm, thức ăn chăn nuôi,..
• Van bướm mặt bích điều khiển điện được ứng dụng trong lĩnh vực dệt may, sấy nhiệt, công nghiệp nhẹ và bảo vệ môi trường
• Van bướm điều khiển điện 2 mặt bích đóng ngắt đường ống và điều chỉnh dòng chảy cho các hệ thống
• Tích hợp van bướm mặt bích điều khiển điện vào trong các hệ thống xử lý nước, chất thải, cấp dẫn nước thô, nước biển trong sản xuất
• Có thể sử dụng van bướm điều khiển điện lắp bích cho các hệ thống sưởi ấm, làm lạnh bởi cấu trúc thiết kế phù hợp với các ứng dụng áp suất thấp
• Ngoài ra van có thể lắp đặt cho các hệ thống sản xuất hóa chất, hóa dầu, nhà máy đóng tàu, đường ống trên tàu biển

Hướng dẫn lắp van bướm mặt bích điều khiển điện đúng nhất

Làm thế nào để lựa chọn được van bướm mặt bích điều khiển điện phù hợp?

Để trả lời cho câu hỏi này chúng tôi xin được trình bày thông qua các tiêu chí cần xem xét khi tìm hiểu và lựa chọn van bướm điều khiển điện lắp bích như sau:

1. Môi chất làm việc:

• Tính chất: Chất lỏng, khí, hơi, tính ăn mòn, độ nhớt, mật độ tạp chất
• Nhiệt độ: Phạm vi nhiệt độ làm việc của môi chất.
• Áp suất: Áp suất làm việc của hệ thống.

2.Kích thước:

• Đường kính danh nghĩa (DN): Phải tương thích với đường ống đảm bảo độ kín khít, chống rò rỉ, lệch tâm
• Chiều dài mặt bích: Tùy thuộc vào tiêu chuẩn mặt bích (JIS, BS, ANSI, DIN).

3.Chất liệu cấu tạo

• Thân van: lựa chọn chất liệu đáp ứng được các yêu cầu của môi chất và môi trường
• Đĩa van: Có thể là thép không gỉ, nhựa PTFE, EPDM, NBR,… để đảm bảo độ kín và chịu mài mòn.

4. Phương thức điều khiển

• Đóng mở: ON/OFF hoặc điều khiển tuyến tính tùy theo yêu cầu và mục đích sử dụng
• Nguồn điện: AC, DC
• input voltuge: căn cứ nguồn điện áp hệ thống

5.Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN

6. Nhà sản xuất uy tín

• Uy tín: Lựa chọn các hãng sản xuất uy tín, có kinh nghiệm.
• Chất lượng: Sản phẩm phải đạt tiêu chuẩn chất lượng cao.
• Dịch vụ: Chế độ bảo hành, bảo trì tốt.

Một số lưu ý trong quá trình lắp đặt van bướm mặt bích điều khiển điện

Cần tuân thủ nghiêm chỉnh các hướng dẫn của nhà sản xuất hoặc chuyên viên kỹ thuật khi lắp đặt van bướm mặt bích điều khiển điện

Lựa chọn vị trí lắp đặt van phù hợp, thuận tiện cho việc thực hiện điều khiển, kiểm tra bảo dưỡng hoặc thay thế ( van có thể hoạt động ngoài trời tuy nhiên cần bảo hộ cho bộ truyền động, tránh tiếp xúc trực tiếp với nắng mưa thời gian dài)

Chuẩn bị đầy đủ các dụng cụ hỗ trợ cho việc lắp đặt được diễn ra một cách thuận lợi nhất như: thước đo, máy cắt ống, vòng đệm, mặt bích phù hợp, cờ lê, tua vít, đai ốc, bulong,…

Thực hiện lắp đặt khi đã ngừng hoàn toàn hệ thống, đảm bảo hệ thống đã được xả hết áp suất và chất lỏng bên trong

Nếu van hoạt động bất thường hoặc xảy ra các sự cố không thể khắc phục cần nhanh chóng ngắt toàn bộ dòng điện cấp cho van và liên hệ với nhà cung cấp để được tư vấn và hỗ trợ kỹ thuật các giải pháp xử lý tốt nhất

Quy trình lắp đặt van bướm mặt bích điều khiển điện

Bước 1: Hàn mặt bích vào đường ống, yêu cầu người thi công cần có kinh nghiệm và kiến thức về sản phẩm

Bước 2:  Đặt gioăng làm kín vào giữa 2 mặt bích và điều chỉnh sao cho cân đối nhất

Bước 3: đưa van vào đường ống khi đã được vệ sinh sạch sẽ, không còn tồn tại các tạp chất ảnh hưởng tới quá trình hoạt động. Chỉnh sửa sao cho các lỗ bắt bulong được trùng khớp

Bước 4: tiến hành luồn các bulong cho từng lỗ tròn đối xứng sao cho cân đối nhất, sử dụng các đai ốc và siết chặt lại bằng cờ lê, tua vít (chú ý đảm bảo lực siết đều, không siết quá chặt khiến cho việc tháo dỡ khó khăn)

Bước 5: Đấu nối điện cho động cơ van theo đúng sơ đồ hướng dẫn. Lưu ý các van điều khiển cần phải được nối đất an toàn

Bước 6: thử nghiệm van sau khi hoàn tất các công việc và kiểm tra kỹ lưỡng không có gì sai sót. Tiến hành thử áp để kiểm tra độ kín của van.

Địa chỉ mua van bướm mặt bích điều khiển điện chính hãng Hàn Quốc, Đài Loan

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp dòng van điều khiển tại thị trường Việt Nam. Hiện nay Công ty TNHH TM & XNK HT Việt Nam đang là nhà phân phối độc quyền dòng van điều khiển điện và điều khiển khí nén GEKO – Đài Loan và nhiều thương hiệu khác.

Sản phẩm chúng tôi cung cấp cam kết chất lượng cao, được kiểm định 100%. Bảo hành chính hãng 12 tháng, đầy đủ chứng chỉ CO-CQ. Mẫu mã, chủng loại và kích thước van rất đa dạng. Giao hàng đến tận nơi theo yêu cầu của khách hàng. Miễn phí vận chuyển đơn trên 5 triệu đồng khu vực nội thành Hà Nội và TP HCM. Các tỉnh lẻ giao trong 3-7 ngày tùy điều kiện giao thông.

Ngoài ra chúng tôi còn cung cấp các loại vật tư ngành nước khác như thiết bị đo lường lưu lượng, hơi nóng, áp suất, nhiệt độ, phụ kiện đường ống,…Và được nhập sẵn tại kho hàng với hơn 3000 mẫu van khác nhau nhằm cung cấp nhanh chóng và kịp tiến độ thi công cho các dự án toàn quốc.

Bảng giá van bướm mặt bích điều khiển điện GEKO (cập nhật 10/2024)

Để biết thêm thông tin chi tiết sản phẩm hoặc nhận được báo giá tốt, giá chính xác cập nhật liên tục vui lòng liên hệ trực tiếp theo Hotline: 0981.625.884.
