Thương hiệu JMV – một hãng sản xuất top đầu tại Hàn Quốc, chuyên về các dòng van công nghiệp ngành nước, trong đó không thể không kể đến van bướm – dòng sản phẩm có khả năng điều tiết và kiểm soát nhanh đường ống, đảm bảo sự an toàn và ổn định cho hệ thống.

Hiện nay van bướm JMV đang được nhập khẩu trực tiếp bởi Công ty TNHH TM & XNK HT Việt Nam với giá thành cực kì hấp dẫn, nếu các bạn đang có nhu cầu hoặc muốn tìm hiểu kỹ càng nhất về dòng van ưu việt này có thể liên hệ hỗ trợ thông qua số Hotline, chúng tôi rất hân hạnh được phục vụ tận tình nhất.

Đôi nét về van bướm JMV

van-buom-JMV-la-gi

Van bướm JMV là dòng van được sản xuất trên dây chuyền hiện đại, áp dụng các công nghệ tân tiến nhất hiện nay của thương hiệu JMV Valve. Mang hình dáng và thiết kế chắc chắn, có dạng cánh bướm khi hoạt động, đem lại khả năng đóng ngắt nhanh dòng chảy theo sự điều khiển, không chỉ vậy ứng dụng điều tiết và kiểm soát chính xác chính là điều tạo dựng được sự yêu thích cho người sử dụng khi lắp đặt trong đường ống.

Với đĩa van được ”nhấn chìm” hoàn toàn dưới dòng chảy, cho phép van bướm JMV có khả năng xoay góc 90 độ với đường ống tạo được độ kín khít hoàn toàn khi van đóng, ngăn chặn toàn bộ tại cánh bướm này. Hoặc khi mở hoàn toàn thì cho phép di chuyển tự do với áp suất, tốc độ và lưu lượng cao nhất, không bị hạn chế bởi bất cứ điều gì.

Được sử dụng nhiều chất liệu cao cấp để chế tạo nên thân van chắc chắn, có độ bền bỉ và chịu áp lực cực kì tốt. Đặc biệt khả năng chống chịu sự oxi hóa, mài mòn là điểm vượt trội của dòng van này, nhờ được sơn phủ toàn bộ bề mặt bên trong lẫn bên ngoài bằng Epoxy, không chỉ giảm độ ma sát bề mặt xuống thấp nhất mà còn tăng cường độ thẩm mỹ cho ứng dụng lắp đặt chúng.

Van bướm JMV có dải đo rộng, phổ biến từ DN50 đến DN1000 có thể đáp ứng được nhu cầu kết nối đa dạng với mọi kích cỡ đường ống. Không chỉ vậy với bộ điều khiển thông dụng là tay gạt, tay quay dễ dàng vận hành, không tốn kém nhiều sức lực. Ngoài ra có thể thay đổi nhanh bằng bộ điều khiển tự động bằng điện hoặc khí nén để có thể thích nghi với hệ thống tự động hóa có tần suất hoạt động liên tục và yêu cầu có độ chính xác cao.

Vì sao nên sử dụng van cánh bướm JMV

van-buom-jmv-tay-gat

Van bướm JMV là dòng van công nghiệp mới được du nhập vào nước ta một vài năm trở lại đây nhưng nó đã tạo được ”tiếng vang lớn” nhờ chất lượng cao cấp và khả năng ứng dụng tuyệt vời. Dưới đây là sự giải đáp cho việc tại sao nên sử dụng van dụng van cánh bướm JMV – Hàn Quốc này:

  • Van được thiết kế tối giản bề ngang, cấu trúc tinh tế, đơn giản, trọng lượng nhẹ dễ dàng vận chuyển và lắp đặt nhiều vị trí, không gian đa dạng.
  • Cấu tạo van bướm JMV ít bộ phận chính vì thế nên sự truyền động cũng được giảm đáng kể so với các dòng van khác tạo nên sự ổn định lâu dài, giảm thiểu tối đa sự hư hỏng và đặc biệt có thể tháo rời để vệ sinh và bảo dưỡng một cách dễ dàng.
  • Chất liệu sử dụng chế tạo van bướm JMV rất đa dạng và chất lượng cao cấp, có độ cứng chắc, được gia công mài nhẵn, ma sát bề mặt thấp, dễ dàng vệ sinh và chống chịu được oxi hóa, mài mòn, ít bị rỉ sét (inox).
  • Với sự chuyển động xoay góc 1/4 linh hoạt của cánh bướm giúp van có thể dễ dàng điều tiết và kiểm soát hoặc đóng ngắt nhanh dòng chảy trong đường ống một cách chính xác nhất.
  • Cùng với đó là sự thiết kế hình dáng đĩa van dẹt ngang, khi hoạt động không làm cản trở dòng chảy, áp suất, tốc độ gần như được giữ nguyên khi đi qua van. Chính vì thế không cần có thiết bị cân bằng áp suất trở lại ở phía sau.
  • Dải kích cỡ của van rất đa dạng, có thể đáp ứng được tất cả các kích thước đường ống lớn nhỏ hiện nay.
  • Van bướm JMV sử dụng kiểu kết nối dạng mặt bích hoặc kẹp Wafer, Lug có sự chắc chắc cao, chống rò rỉ nhưng rất linh hoạt, có thể dễ dàng tháo rời khi cần thiết như vệ sinh, bảo dưỡng – bảo trì.
  • Khi sử dụng van cánh bướm JMV thì chúng ta có thể lựa chọn sự vận hành theo nhu cầu sử dụng và yêu cầu hệ thống như tay gạt, tay quay (tốn ít sức lực, đơn giản) hay bằng bộ motor điện, bộ điều khiển khí nén (nhanh chóng, chính xác, hỗ trợ từ xa).
  • Đặc biệt, van bướm JMV giá thành phù hợp với nhiều hệ thống tại nước ta, có thể dễ dàng tiếp cận trên thị trường.

Cấu tạo và nguyên lý vận hành van bướm JMV

Các bộ phận cấu tạo van bướm JMV

cau-tao-van-buom-jmv

Về cơ bản thì van bướm thông thường hay van bướm JMV đều có cấu tạo tương tự nhau bao gồm thân van, trục van, cánh bướm, gioăng (đệm) và bộ điều khiển. Điều làm nên sự khác biệt cho dòng van cánh bướm JMV nằm ở chất lượng và sự chỉn chu, tỉ mỉ trong cấu trúc.

Để có thể hiểu kỹ càng hơn những đặc điểm thành phần tạo nên một van bướm JMV hoàn chỉnh thì xin mời các bạn tiếp tục theo dõi.

Thành phần cấu tạo Mô tả Vai trò – chức năng
Bộ điều khiển
  • Phân chia thành nhiều dạng: tay quay, tay gạt, điều khiển điện hoặc điều khiển khí nén.
  • Được làm từ nhiều chất liệu khác nhau: hợp kim thép, hợp kim nhôm, inox, gang, theo tiêu chuẩn IP67.
Là nơi tiếp nhận sự tác động lực trực tiếp từ con người hoặc nguồn năng lượng điện, khí nén từ hệ thống để chuyển hóa thành nguồn động năng phù hợp sử dụng cho quá trình hoạt động bên trong sản phẩm.
Thân van – vỏ van
  • Là toàn bộ những gì bên ngoài tiếp xúc trực tiếp với môi trường bên ngoài và lưu chất bên trong ống như áp suất, nhiệt độ.
  • Được làm từ chất liệu chính là gang hoặc inox.
  • Có nhiều kích cỡ như DN50, DN65,…DN1000.
Tạo dựng khung để nâng đỡ, liên kết các thành phần khác lại thành một cấu trúc hoàn chỉnh.



Trục – ty van
  • Được nằm bên trong và bảo vệ bởi thân van.
  • Có dạng trục tròn dài bằng inox nối liền bộ điều khiển với đĩa van.
Là bộ phận trung gian và tham gia trực tiếp vào quá trình hoạt động đó là tiếp nhận và truyền lực chuyển động xoay từ bộ điều khiển đến cánh bướm.
Đĩa van – cánh bướm
  • Có hình dáng tròn dẹt ngang, được làm từ chất liệu thép không gỉ cao cấp.
  • Tiếp xúc trực tiếp và chống chịu toàn bộ áp suất của lưu chất tác động lên bề mặt.
Nhận các tín hiệu chuyển động từ bộ điều khiển thông qua trục van để xoay chuyển quanh trục các góc ¼ đóng – mở hoặc điều tiết lưu chất.
Gioăng – đệm
  • Được chèn vào giữa thân van và cánh van.
  • Làm từ chất liệu EDPM hoặc Teflon, NBR chịu hóa chất, chịu nhiệt.
Tạo độ kín khít, chống rò rỉ lưu chất qua van tại trạng thái đóng.

Nguyên tắc hoạt động của van bướm JMV

Van bướm JMV là một dòng sản phẩm cơ học hoặc tự động được hoạt động dựa hoàn toàn trên bộ điều khiển để thay đổi các trạng thái đĩa van cánh bướm đồng thời dòng chảy lưu chất trong đường ống cũng được thay đổi theo.

Trạng thái van mở:

  • Ban đầu khi van đóng – 0 độ, đĩa van nằm tại vị trí vuông góc với đường ống, hợp với thân van tạo thành một bức tường ngăn chặn toàn bộ dòng chảy lưu chất, áp suất lớn tác động trực tiếp lên đĩa van.
  • Sau đó, bộ điều khiển được nhận các tác động từ bên ngoài đến từ con người hoặc nguồn năng lượng hệ thống, chuyển hóa thành các động năng phù hợp, thông qua hệ thống bánh răng trợ lực moment xoắn được truyền trục – đĩa van và chuyển động xoay theo sự điều khiển, mở ra các góc theo yêu cầu.
  • Khi được mở ra hoàn toàn – 90 độ thì đĩa van sẽ nằm song song với đường ống, trùng và chìm dưới dòng chảy, chia đôi dòng chảy thành song song liên tục đi qua, giảm tối đa sự cản trở áp suất, lưu lượng và tốc độ lưu chất.

Trạng thái đóng:

  • Khi muốn đóng van, dừng hoạt động và ngăn chặn dòng chảy đi qua thì chúng ta cần thực hiện các bước ngược lại với quá trình đóng van, rất dễ dàng đó là xoay chuyển hướng ngược lại cho bộ điều khiển cơ năng và ngừng cấp điện, khí nén cho bộ tự động, công tắc hành trình sẽ tự nhận biết và ngắt nguồn khi đạt tới trạng thái tối đa.
  • Trục van sẽ nhận toàn bộ sự chuyển động và đĩa van nằm trên trục sẽ được xoay theo để quay về góc đóng.

Các dòng van bướm JMV tại XNK HT

Van bướm JMV cùng với các thiết bị khác đã trở thành một phần không thể thiếu trong các hệ thống đường ống nhằm tăng tối đa hiệu suất làm việc và đảm bảo sự ổn định, an toàn nhất. Chính vì vậy nhà sản xuất JMV Valve đã không ngừng cải tiến và cho ra đời nhiều kiểu loại van bướm khác nhau nhằm đáp ứng được tốt nhất nhu cầu sử dụng ngày càng thông thái.

Trong bài viết dưới đây XNK HT sẽ giới thiệu đến bạn đọc những dòng van cánh bướm phổ biến nhất hiện nay nhé.

Van bướm JMV thân gang cánh inox

van-buom-JMV

Van bướm JMV thân gang cánh inox là dòng van sử dụng chất liệu gang, có thể là gang cầu, gang dẻo hoặc gang xám để chế tạo nên phần thân cứng chắc, chịu lực tốt cùng với đó là đĩa van bằng inox để làm việc được tốt nhất với các lưu chất có tính ăn mòn.

Với đặc điểm thiết kế này không chỉ vừa tối ưu được tốt nhất chi phí cho nhà sản xuất và còn tiết kiệm được tối đa chi phí đầu tư cho người sử dụng. Dòng van cánh bướm JMV được ưa chuộng sử dụng vào các hệ thống thông dụng như cấp nước, xả thải, xử lý nước thải tại các vị trí trọng điểm, chiến lược có yêu cầu kiểm soát chặt chẽ.

Tìm hiểu thêm: van bướm gang Hàn Quốc.

Van bướm JMV inox

Nhắc đến van bướm JMV inox người ta nghĩ ngay đến một dòng van có chất lượng cao, không cần bàn cãi nhiều bởi chúng được đúc hoàn toàn từ vật liệu được xem là ”vua”. Có thể giải thích qua các đặc tính như sau:

  • Inox thực chất là thép không gỉ có thể chịu được nhiệt độ cực cao, lên tới 450 độ trong thời gian dài mà không hề bị biến chất, biến dạng.
  • Có khả năng chống chịu các tác động vật lý từ bên ngoài, không dễ bị nứt vỡ, áp suất tối đa lên tới 65bar tương đương 65kgf/cm2.
  • Khả năng chống chịu oxi của van bướm JMV inox là điều mà người sử dụng vô cùng thích thú, màu sắc không bị lão hóa, không bong tróc hay rỉ sét khi tiếp xúc với hóa chất, chất lỏng có tính ăn mòn.
  • Đặc biệt bề mặt inox được gia công mài nhẵn có độ trơn bóng, không bám bẩn, không lắng đọng dễ vệ sinh vô cùng thích hợp với các hệ thống yêu cầu độ vệ sinh nghiêm ngặt như sản xuất thực phẩm, nước giải khát, công nghiệp sữa, mỹ phẩm, dược phẩm,…

Van bướm JMV tay gạt

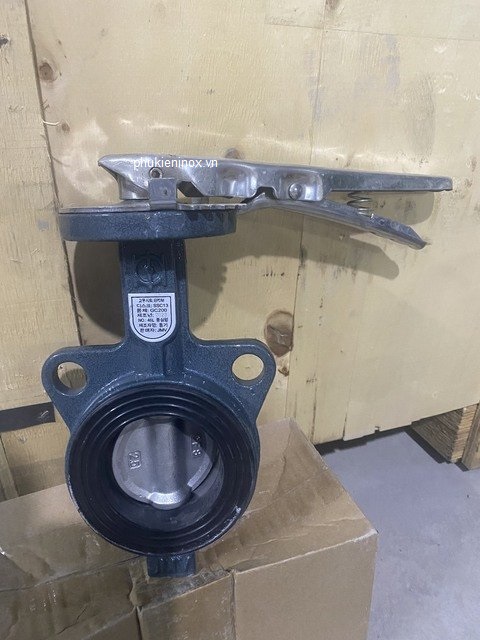

van-buom-tay-gat-jmv-la-gi

Van bướm JMV tay gạt có thể nói là dòng van thông dụng và linh hoạt nhất. Sử dụng kiểu điều khiển đơn giản và không yêu cầu bất cứ trình độ kỹ thuật nào, người sử dụng có thể dễ dàng vận hành thông qua việc bóp cần gạt tay kẹp sang bên trái hoặc bên phải tùy theo nhu cầu đóng ngắt một cách chính xác nhất.

Không chỉ vậy, phần tay gạt còn có các hệ thống răng cưa phân chia các góc rõ ràng nhằm hỗ trợ việc giữ ổn định và nhận biết nhanh chóng trạng thái làm việc của van bướm JMV trong đường ống như thế nào.

Tuy nhiên thì dòng sản phẩm này bị giới hạn kích cỡ, chỉ phổ biến từ DN50-DN200. Bởi vì chúng hoạt động dựa vào sức người và cần được điều khiển trực tiếp nên đối với các kích cỡ lớn rất khó khăn và tốn nhiều công sức, thời gian và không đảm bảo được sự chính xác nhất.

Van bướm JMV tay quay

van-buom-JMV-tay-quay

Van cánh bướm JMV tay quay cũng là dòng van cơ năng, với thiết kế bộ điều khiển tay quay có dạng tròn như vô lăng, khi hoạt động chỉ cần xoay chuyển nhiều vòng theo hướng chỉ dẫn có sẵn đã được in nổi rất rõ ràng.

Dòng van bướm JMV tay quay này được sử dụng vào các hệ thống có kích thước lớn hơn so với dạng tay gạt bởi vì đặc điểm thiết kế của tay quay được bổ sung thêm bộ hộp số trợ lực, góp phần tạo ra moment xoắn thấp, giảm đáng kể công sức lao động cho người vận hành.

Tuy nhiên thì nhược điểm của dạng tay quay này là hành trình đóng ngắt dòng chảy khá chậm, tốn nhiều thời gian, không phù hợp với những hệ thống yêu cầu làm việc nhanh chóng. Nhưng đổi lại chúng không tạo ra các hiện tượng sốc áp suất, búa nước nguy hại cho hệ thống hoặc nứt vỡ thân van.

Van cánh bướm JMV điều khiển điện

Nếu như các dòng van bướm dạng cơ được ưa chuộng vào những hệ thống sinh hoạt, sản xuất thông thường thì van cánh bướm JMV điều khiển điện là một lựa chọn tuyệt vời cho các hệ thống tự động.

Có thể nói như vậy bởi vì dòng sản phẩm van bướm JMV điều khiển điện này được tích hợp nhiều chức năng, đem lại nhiều lợi ích to lớn cho các ứng dụng lắp đặt. Việc sử dụng bộ điều khiển điện dùng nguồn điện thông dụng 24V, 220V, 380 rất an toàn, chống cháy nổ, phân chia thành 2 dạng đó là tuyến tính và ON-OFF phù hợp với nhiều hệ thống khác nhau.

Không chỉ vậy, thời gian phản hồi tín hiệu điện của van bướm JMV cực kì nhanh chóng, chỉ mất từ 15 đến 30s sau khi được cấp nguồn, đáp ứng được yêu cầu làm việc nhanh, tần suất liên tục. Đặc biệt, người sử dụng hoàn toàn có thể kiểm soát dễ dàng từ xa thông qua tủ PLC điều khiển trung tâm, nhận biết được nhanh chóng các lỗi phát sinh và có phương thức điều hành phù hợp, nâng cao hiệu suất hệ thống.

Van bướm JMV điều khiển khí nén

van-buom-JMV-la-gi

Với các hệ thống hoạt động tự động thì các bạn không thể nào bỏ qua dòng sản phẩm van bướm JMV điều khiển khí nén, được yêu thích và lựa chọn sử dụng phổ biến không chỉ bởi đặc tính nhanh nhạy mà còn sử dụng nguồn năng lượng khí sạch và vô cùng an toàn với con người, môi trường tự nhiên, có thể tái tạo dễ dàng.

Nếu so về hành trình đóng mở đường ống thì van bướm khí nén được đánh giá cao nhất. Đặc biệt chúng còn có thể lắp đặt vào các hệ thống có áp suất cao hay khu vực cảnh báo cháy nổ, dẫn truyền chất độc hại mà dạng điều khiển điện không thể nào ứng dụng tốt được.

Một số lưu ý khi sử dụng van cánh bướm JMV

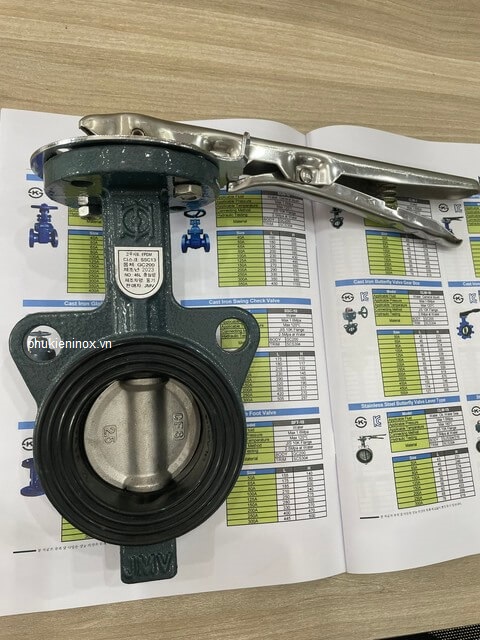

van-buom-JMV-gia-tot-tai-hn

  • Van bướm nói chung và van cánh bướm JMV nói riêng đều không phù hợp lắp đặt và sử dụng trong hệ thống lưu chất dạng rắn, tính sệt nhớt, dạng bột hoặc có chứa nhiều tạp chất, cặn bẩn.
  • Van có thể điều tiết lưu chất nhưng NSX van khuyến cáo không nên sử dụng trong thời gian dài đối với các đường ống có áp suất cao, điều này sẽ gây áp lực lớn lên đĩa van làm biến dạng chúng và không đảm bảo được độ kín khi đóng.
  • Van bướm JMV là dòng van 2 chiều nên có thể lắp đặt tùy ý không cần quan tâm hướng dòng chảy, có thể lắp đặt tại nhiều vị trí trên đường ống nằm ngang hoặc thẳng đứng. Tuy nhiên bộ điều khiển không bao giờ được hướng xuống dưới đất.
  • Cần chèn thêm một miếng đệm vào giữa 2 mặt bích tại 2 đầu nối ống để tăng cường độ kín khít, giảm ma sát mạnh gây mài mòn và tiếng ồn khi có áp suất lớn.
  • Khi siết đai ốc với bulong cần chú ý siết đều tay, căn chỉnh để không bị kênh khiến cho đường ống không kết nối chắc chắn và bị rò rỉ lưu chất ra bên ngoài.
  • Trong quá trình vận hành van bướm JMV cần thường xuyên kiểm tra vệ sinh van, chất lượng lưu chất cần đảm bảo tiêu chuẩn đề ra. Tốt nhất nên bảo dưỡng van bướm JMV định kỳ từ 3 đến 6 tháng 1 lần theo quy định.

Báo giá van bướm JMV – Hàn Quốc

ung-dụng-cua-van-buom-JMV-

Từ xưa đến nay các dòng sản phẩm đến từ Hàn Quốc luôn được đón nhận sự yêu thích nồng nhiệt từ người sử dụng nước ta, không chỉ riêng thiết bị ngành nước mà các thiết bị gia dụng hay mỹ phẩm đều có chỗ đứng vững chắc trong lòng khách hàng.

Tuy nhiên khi lựa chọn các van bướm JMV các bạn cũng cần chú ý tìm kiếm tại các đơn vị, nhà cung cấp uy tín để có thể mua hàng chính hãng, có chất lượng cao với giá thành tốt nhất, tránh tình trạng bị hét giá, hàng giả, hàng nhái, kém chất lượng tràn lan.

Vậy bạn có thể tham khảo qua địa chỉ Công ty TNHH TM & XNK HT Việt Nam tại Lô 7, Ô dịch vụ 10, Khu đô thị Tây Nam Linh Đàm, Phường Hoàng Liệt, Quận Hoàng Mai, Hà Nội. Khi đến với chúng tôi các bạn sẽ nhận được sự hỗ trợ tận tình nhất, tư vấn lắp đặt và bảo dưỡng nếu có yêu cầu.

Ngoài ra, XNK HT đang cung cấp nhiều dòng sản phẩm khác đến từ thương hiệu JMV valve cũng đang được sử dụng phổ biến rộng rãi như:

  • Van cổng JMV.
  • Van một chiều JMV.
  • Van bi JMV.
  • Van cầu JMV.

Các ưu đãi hấp dẫn khi các bạn trở thành khách hàng của chúng tôi:

  • Dịch vụ hỗ trợ tư vấn 24/7 giúp quý vị và các bạn có thể kịp thời được hỗ trợ đầy đủ thông tin cần thiết ở mọi lúc, mọi nơi.
  • Được mua hàng chất lượng cao với đầy đủ giấy tờ chứng chỉ CO, CQ, Catalogue, VAT, packing list.
  • Hỗ trợ giao hàng tận nơi đến chân công trình an toàn và nhanh chóng nhất có thể.
  • Chế độ bảo hành dài hạn kéo dài lên đến 12 – 18 tháng tùy theo từng sản phẩm.
  • Hỗ trợ chiết khấu cao đối với những đơn hàng thuộc dự án, những đơn hàng có giá trị kinh tế cao hoặc khách hàng thân quen.
  • Sẵn sàng hỗ trợ đổi trả 1-1 nếu như sản phẩm van bướm JMV khi nhận hàng không đúng với mô tả, yêu cầu hoặc phát sinh các lỗi xuất phát từ quá trình vận chuyển hoặc nhà máy sản xuất.
