Van bướm DN100

Van bướm DN100 là một kích cỡ trong dải của van bướm (Butterfly Valve), van cánh bướm. Được sản xuất và gia công theo tiêu chuẩn quốc tế, van bướm DN100 có chất lượng cao và khả năng điều tiết lưu chất chính xác.

Hiện nay dòng sản phẩm này đang được cung cấp rộng rãi tại Công ty TNHH TM & XNK HT Việt Nam từ nhiều thương hiệu nổi tiếng không còn xa lạ như SAMWOO, AUT, YDK, WONIL, SHINYI, ARV, KITZ,… với giá thành hấp dẫn. Liên hệ ngay để được hỗ trợ trực tiếp.

Van bướm DN100 là gì

Van bướm DN100 hay van bướm 100A là dòng van bướm có kích thước danh nghĩa (kí hiệu DN) bằng 100 và được sử dụng để lắp đặt với đường ống phi 114mm hay 4”inches. Đây được xem là kích cỡ dòng van bướm được sử dụng phổ biến nhất trong công nghiệp bởi chúng có độ lớn trung bình.

Có thể thấy được sự xuất hiện của dòng van bướm DN100 tại các môi trường lưu chất như nước sạch, nước thải đã qua xử lý, hóa chất hay dung dịch lỏng,.. Nhờ vào việc được sản xuất từ nhiều chất liệu cứng cáp và bền bỉ khác nhau, có khả năng chống chịu tốt các tác động hóa học, vật lý ngoài môi trường.

Đặc biệt, dòng van bướm DN100 này có sự thiết kế thông minh của đĩa van tạo điều kiện đóng ngắt lưu chất nhanh chóng khi có những trục trặc bất ngờ, giảm thiểu tối đa các thiệt hại cho đường ống và và các thiết bị lắp đặt phía sau.

Không chỉ thế van cánh bướm DN100 có thể lắp đặt được ở nhiều vị trí khác nhau, đường ống nằm ngang hay thẳng đứng, trong các không gian chật hẹp và cho phép lưu chất được di chuyển tự do theo 2 chiều. Tuy nhiên thì do đĩa van nằm dưới dòng chảy nên lưu chất đi qua sẽ bị cản lại một phần và đĩa van chịu sự mài mòn mạnh.

Xem thêm: van bướm inox.

Đặc điểm cấu tạo của van bướm DN100

Đặc điểm nhận dạng dòng van bướm DN100

Trong ngành công nghiệp đường ống cụ thể là ở mảng van nước, có rất nhiều chủng loại khác nhau để phù hợp với từng nhu cầu sử dụng cũng như thiết kế hệ thống. Van bướm với kích cỡ DN100 được gia công và sản xuất nhằm mục đích điều tiết, điều hướng hoặc kiểm soát lưu lượng dòng chảy lưu chất trong đường ống thông qua việc đóng – mở phần đĩa van theo sự điều khiển.

Để các bạn có thể nhận biết và phân biệt được dòng van bướm DN100 với các dạng van nước khác thì chúng tôi sẽ cung cấp một số đặc trưng riêng của dòng van này như sau:

• Nhìn tổng quát van thì chúng ta sẽ thấy đĩa van được thiết kế với hình dáng tròn, dẹt mỏng hợp với trục nối liền tới bộ điều khiển (tay quay, tay gạt, bộ truyền động điện hoặc khí nén).
• Cánh van bướm khi được điều khiển sẽ xoay tròn quay trục một góc lớn nhất <90 (1/4) để mở van và có thể điều tiết lưu chất với các góc nhỏ hơn tùy nhu cầu sử dụng.

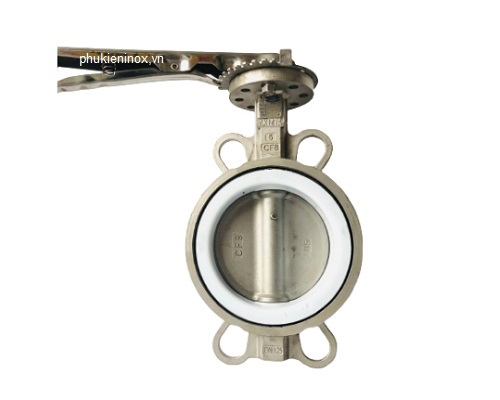

• Giữa thân van bướm DN100 được in nổi các thông số kỹ thuật của van như kích cỡ, chất liệu sản xuất, áp lực làm việc và cả xuất xứ của van. Ví như như CF8 nghĩa là inox 304, PN16 nghĩa là áp lực tối đa 16kgf/cm2.
• Chiều dài thân van được thu hẹp, không cồng kềnh như các dạng van cổng hay van cầu, tối ưu cao không gian lắp đặt và với trọng lượng nhẹ dễ dàng vận chuyển.
• Tại đĩa van với thân van cánh bướm DN100 được sử dụng vòng đệm bằng cao su chèn vào giữa tạo độ kín khi đóng và giảm sự ma sát tạo tiếng ồn.

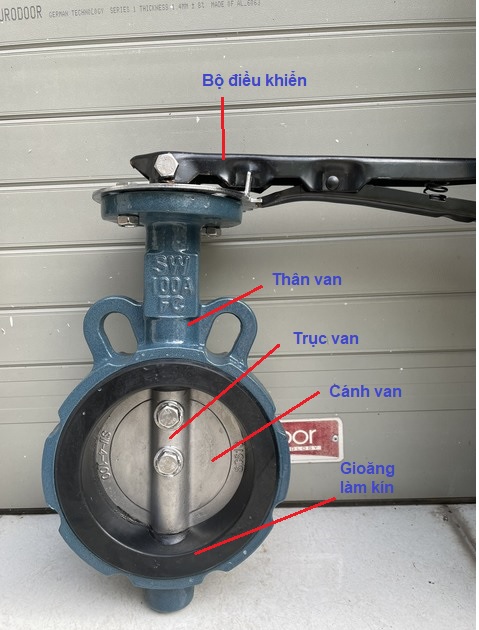

Đặc điểm cấu tạo của van bướm DN100

Van bướm DN100 là dạng van 2 chiều dạng cánh bướm được sản xuất với kích cỡ DN100 chính vì các bộ phận cấu tạo nên chúng không có gì khác biệt so với với dòng van bướm thông dụng, bao gồm thân van, bộ điều khiển, hệ thống trục-đĩa van cùng mặt kết nối với đường ống. Chất liệu cấu tạo và chức năng của từng bộ phận này như sau:

• Thân van bướm DN100: được sản xuất từ nhiều chất liệu khác nhau có đặc điểm chung là tạo dựng thân cứng chắc để bảo vệ toàn bộ chi tiết và chịu áp lực của lưu chất. Cùng với đó là phần kết nối 2 đầu van với đường ống với nhiều dạng như Wafer, mặt bích hoặc Lug có sự linh hoạt cao, chắc chắn và chống rung lắc.
• Trục van – đĩa van: được làm từ thép không gỉ là chủ yếu, bởi tại đây sự chịu áp lực rất lớn, tiếp xúc trực tiếp với lưu chất có độ oxi hóa mạnh. Liên kết với tâm của bộ điều khiển để nhận các tín hiệu chuyển động để xoay tròn quay trục một góc 90 độ nhanh chóng.
• Bộ điều khiển: là bộ phận có chức năng quan trọng nhất được ví như bộ não của sản phẩm, được làm từ nhiều chất liệu khác nhau và gắn cố định vào thân trên của van bằng các bulong. Và chia thành 2 dạng là cơ năng (tay quay, tay gạt) sử dụng sức người, cần điều khiển trực tiếp và tự động (bộ điều khiển điện, khí nén) sử dụng nguồn điện 24V, 220V, 380V hoặc khí nén để chuyển đổi thành cơ năng.

Ngoài ra, để van bướm DN100 được lắp đặt ổn định và làm việc hiệu quả trên đường ống thì còn dựa vào một số phụ kiện đi kèm theo van như: vòng đệm (gioăng cao su) làm kín, các bulong, đai ốc siết, mặt bích,…

Các loại van bướm DN100 tiêu biểu

Van bướm tay gạt DN100

Van bướm tay gạt DN100 là dòng van bướm sử dụng kiểu điều khiển tay gạt. Ưu điểm của dạng này là có sự đơn giản, không tốn quá nhiều sức lực để vận hành và không yêu cầu người điều khiển cần có kinh nghiệm hay kỹ thuật cao.

Van bướm DN100 thường được lắp đặt vào các hệ thống sinh hoạt, công nghiệp có yêu cầu làm việc không yêu cầu độ chính xác cao. Người vận hành cần trực tiếp điều khiển van khi có nhu cầu sử dụng, di chuyển phần tay gạt sang bên trái hoặc bên phải cụ thể bằng việc tiến hành đồng thời bóp và gạt phần tay gạt này.

Van bướm tay quay DN100

Van bướm DN100 tay quay có bộ điều khiển tay quay được thiết kế với dạng vô lăng quay tròn, bên dưới có hộp số hỗ trợ lực, có momen xoắn thấp nên việc điều khiển van không tốn quá nhiều sức lực. Tuy nhiên thì quá trình đóng-mở này diễn ra chậm hơn so với dạng tay gạt.

Bù lại lưu lượng, áp suất lưu chất khi đi qua van sẽ không bị thay đổi, không cần sử dụng các thiết bị cân bằng áp suất. Và với sự kết nối chắc chắc bằng mặt bích, wafer hay lug tạo sự ổn định cho van bướm DN100 làm việc trong các môi trường có áp suất lớn lên tới 16bar, linh hoạt tháo lắp không làm hư hỏng đường ống.

Van cánh bướm điều khiển điện DN100

Van cánh bướm DN100 điều khiển điện được xem là dòng van có sự ứng dụng phổ biến nhất trong các hệ thống công nghiệp. Nhờ việc sử dụng nguồn điện đa dạng như 24V, 110V, 220V, 380V rất thông dụng, ổn định và an toàn.

Van bướm DN100 điều khiển điện cho phép người sử dụng điều khiển từ xa và cùng lúc nhiều thiết bị giúp tối ưu được thời gian, công sức, nhân công và hiệu quả làm việc cũng được tăng lên nhờ vào khả năng điều tiết chính xác lưu chất đến từng góc mở nhỏ.

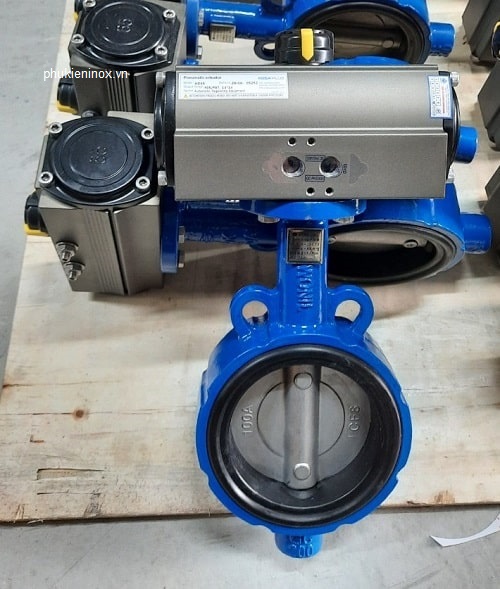

Butterfly Valve DN100 khí nén

Trong các hệ thống khí nén hay vi sinh, butterfly valve DN100 khí nén hay van bướm điều khiển khí nén DN100 được tin cậy và ưa chuộng sử dụng nhiều nhất. Với nguồn năng lượng khí nén sử dụng để điều khiển van hoạt động có độ sạch sẽ và an toàn, đặc biệt nhanh chóng chỉ tiêu tốn 5-10s để phản hồi tín hiệu.

Không chỉ được yêu thích bởi độ nhanh nhạy mà chúng còn có khả năng ứng dụng đa dạng môi trường từ thông dụng tới khắc nghiệt, các khu vực có cảnh báo nguy hiểm cháy nổ mà chỉ van bướm khí nén DN100 mới phù hợp.

Hướng dẫn lắp đặt van bướm 100A chính xác

Với cấu tạo không quá phức tạp và kiểu kết nối đơn giản thì người sử dụng hoàn toàn có thể tự lắp đặt được dòng sản phẩm van bướm DN100 này. Tuy nhiên để chắc chắn quá trình làm việc không xảy ra các sự cố không đáng có thì chúng ta nên cần sự hỗ trợ từ những chuyên gia kỹ thuật cùng người thi công có kinh nghiệm.

Sau đây là một số bước lắp đặt cơ bản mà các chuyên viên kỹ thuật XNK HT cung cấp các bạn có thể tham khảo như sau:

• Cần xác định vị trí lắp đặt, đảm bảo không gian cần đủ rộng để thực hiện điều khiển trực tiếp (với các dòng van tự động có thể lắp đặt vào những khu vực chật hẹp).
• Vệ sinh tổng quát van bướm DN100 cùng với vị trí nối ống.
• Đo cắt ống theo sự đo đạc kích cỡ van bướm DN100.
• Luồn ghép các mặt bích vào đường ống và căn chỉnh chúng ăn khớp với nhau để cố định tạm thời.
• Tháo van cánh bướm DN100 ra và tiến hành hàn điểm cố định mặt bích.
• Khi đã cố định mặt bích chắc chắn thì có thể đưa van cánh bướm DN100 vào và đưa các bulong qua mặt bích siết chặt.
• Đối với tay quay, tay gạt thì cần tiến hành kiểm tra đĩa van có bị kẹt hay không và tiến hành điều khiển thử việc đóng mở có bình thường hay không.
• Đấu nối nguồn cấp điện hay khí nén đối với dòng van bướm DN100 tự động.
• Cho lưu chất đi qua vị trí lắp đặt van bướm DN100 và kiểm tra xem có xảy ra các lỗi nào không.

Một số lưu ý khi sử dụng van bướm DN100

• Van bướm DN100 không phù hợp với các lưu chất có lẫn nhiều tạp chất.
• Không nên sử dụng chế độ điều tiết lưu chất trong thời gian dài để đảm bảo được chất lượng làm việc của van bướm DN100 ổn định và lâu dài.
• Cần thường xuyên kiểm tra và vệ sinh van bướm DN100 sạch sẽ, tránh trường hợp đĩa van bị kẹt hay đường ống bị tắc nghẽn ảnh hưởng tới quá trình làm việc.
• Bộ điều khiển tay quay và tay gạt cần được bảo vệ chem chắn khỏi các tác động môi trường nếu lắp đặt ngoài trời, xem xét và sử dụng các biện pháp làm trơn tru các khớp chuyển động.

Báo giá van bướm DN100 chính xác nhất

Với nhiều quý khách hàng lần đầu tiếp xúc với dòng sản phẩm van công nghiệp cụ thể trong bài viết này là van bướm DN100 có rất nhiều thắc mắc, không biết nên sử dụng dòng loại nào phù hợp, mua hàng tại đâu thì đảm bảo chất lượng?

Khi tới với Công ty TNHH TM & XNK HT Việt Nam các bạn sẽ được giải đáp cặn kẽ toàn bộ về sản phẩm, được tư vấn về dòng sản phẩm phù hợp và đặc biệt là không cần lo lắng về giá thành. Bởi chúng tôi là đơn vị nhập khẩu trực tiếp các dòng sản phẩm, không thông qua bất cứ khâu trung gian nào nên có thành vô cùng cạnh tranh, luôn rẻ hơn thị trường từ 3-5%.

Không chỉ vậy, quý khách hàng còn được đảm bảo tuyệt đối về chất lượng hàng hóa, van bướm DN100 được cung cấp đầy đủ các giấy tờ kiểm định như CO-CQ, giấy xuất kho, tem xuất xứ,…cùng chế độ bảo hành sản phẩm tối đa 12 tháng. Được đổi trả hàng nếu như lỗi sản phẩm do quá trình vận chuyển sai sót hoặc từ phía nhà sản xuất.
