Van bi 3 ngã điều khiển điện

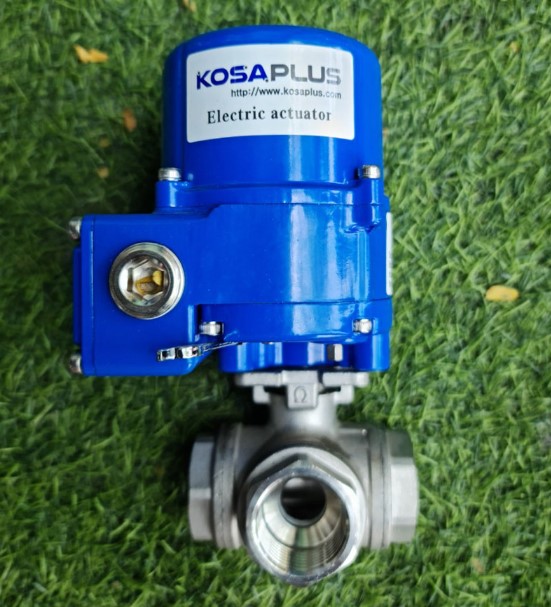

Vài nét chính về van bi 3 ngã điều khiển điện

Van bi 3 ngã điều khiển điện là một thiết kế độc đáo của van bi điều khiển điện. Phần thân van được hình thành từ 3 cổng kết nối, cắt nhau tại vị trí quả bi van tạo thành hình chữ T. Cấu trúc này cho phép van hoàn toàn có thể điều chỉnh, chuyển hướng dòng chảy hoặc phối trộn các lưu chất theo tỉ lệ được kiểm soát chính xác bằng bộ điều khiển điện hiện đại.

Với lợi thế hoạt động hoàn toàn tự động và sử dụng nguồn điện áp đa dạng cùng tính năng thông minh điều khiển môi trường đường ống linh hoạt, van bi 3 ngã điều khiển điện trở thành một giải pháp lý tưởng cho nhiều ngàng công nghiệp chế tạo và sản xuất. Được lắp đặt tại nhiều vị trí khác nhau như điểm phân nhánh, góc nối các đường ống của hệ thống phức tạp.

Có thể bạn cần mua: Van bi điều khiển điện dạng ON-OFF

Cấu tạo của van bi 3 ngã điều khiển điện

Động cơ điện: còn gọi là bộ truyền động, được trang bị nhiều thành phần, linh kiện điện tử có thể biển đổi năng lượng điện thành chuyển động quay cơ học. Phân chia thành 2 dạng cơ bản là ON-OFF hoặc tuyến tính.

Cơ cấu bánh răng: chuyển đổi quay của bộ truyền động điện được truyền đến cơ cấu bánh răng, chuyển đổi vòng quay tốc độ cao thành mô men xoắn, cung cấp công suất cần thiết để kích hoạt van.

Hệ thống điều khiển: đây chính là thành phần sẽ tiếp nhận tín hiệu từ nguồn điều khiển bên ngoài, có thể là các bảng điều khiển hoặc bộ điều khiển logic lập trình. Tín hiệu này chỉ thị vị trí mong muốn hoặc mức độ đóng mở của van. Khi hệ thống điều khiển xử lý các tín hiệu sẽ gửi các lệch thích hợp tới động cơ điện để điều chỉnh theo hướng yêu cầu.

Công tắc giới hạn: tích hợp công tắc giới hạn trong bộ truyền động để phát hiện vị trí đóng/mở hoàn toàn hoặc đạt tới vị trí mong muốn. Khi đó thành phần này sẽ gửi tín hiệu đến hệ thống điều khiển của bộ truyền động để thông báo trạng thái hiện tại của van.

Thân van: Sản xuất từ nhiều vật liệu cao cấp tạo cấu trúc chắc chắn, thiết kế hình dáng chữ T kết nối với 3 đường ống khác nhau bằng các kiểu kết nối ren, mặt bích hoặc clamp. Là bộ phận định hình hướng chảy cho lưu chất và chống chịu các tác động của môi trường để bảo vệ sự toàn vẹn cho các thành phần bên trong.

Trục động cơ: được kết nối với thân van hoặc giá đỡ – tán bi. Khi động cơ quay trục, nó truyền chuyển động tới quả bi, có chức năng gián tiếp đóng mở van.

Quả bi: đĩa van thiết kế dạng tròn như quả bi có tới 3 lỗ, có khả năng xoay linh hoạt trong đường ống và tiếp xúc trực tiếp với các môi chất. Do đó thường được làm từ những vật liệu có độ bền và khả năng kháng oxi hóa như inox, nhựa. Đây cũng đồng thời là bộ phận đảm nhiệm đóng- mở van tùy thuộc vào vị trí của nó.

Gioăng làm kín: các vòng đệm bằng cao su Teflon, NBR, EPDM được đặt vào bên trong thân van để tiếp sức cho bi van đóng chặt đường ống, ngăn chặn rò rỉ lưu chất gây ô nhiễm.

Nguyên lý hoạt động của van bi 3 chiều điều khiển điện

Van bi 3 ngã điều khiển điện có cơ chế hoạt động xoay quanh việc chuyển động tuyến tính và quay góc của quả bi van dưới tác động lực mô men xoắn của bộ truyền động. Các góc mở của van bi điện phổ biến như 4mA – 0 %, 8mA – 25%, 12mA – 50%, 16mA – 75%, 20mA – 100%.

Là một dòng van chuyên được sử dụng để chuyển hướng dòng chảy hoặc phối trộn các nguyên liệu trong nhiều hệ thống ngành công nghiệp, khả năng bật hoặc tắt môi trường đường ống vô cùng nhanh chóng, chính xác tin cậy cao.

Van bi điện 3 ngã kết nối với hệ thống điều khiển tiếp nhận tín hiệu và điều chỉnh độ mở của bi van để đạt được mục đích sử dụng, lưu lượng và áp suất được điều chỉnh theo quy trình sản xuất.

Điểm mạnh, điểm yếu trong van bi 3 ngã điều khiển điện

Điểm mạnh của van bi 3 ngã truyền động điện

• Van bi điều khiển điện 3 ngã đa chức năng, không chỉ điều chỉnh lưu lượng mà còn chuyển hướng hoặc phối trộn tỷ lệ một cách chính xác, đáng tin cậy.
• Khả năng đóng mở nhanh giúp tối ưu hóa quá trình, giảm thiểu hao phí trong trường hợp khẩn cấp và ngăn ngừa các tình trạng quá áp.
• Có thể lắp đặt với các hệ thống đa ống dẫn, giải pháp lý tưởng kết nối các nhánh ống tụ hợp
• Cấu tạo tương đối đơn giản và vận hành dễ dàng từ xa, lắp đặt được những vị trí khó điều khiển trực tiếp hoặc môi trường độc hại, nguy hiểm.
• Van bi 3 ngã điều khiển điện sản xuất nhiều mẫu mã, chủng loại, dải kích thước dài giúp chúng có phạm vi ứng dụng rộng, tương thích hầu hết các môi trường chất lỏng.
• Hoạt động hoàn toàn tự động, tiết kiệm được thời gian, công sức và cả chi phí nhân công vận hành
• Hầu hết các van bi đóng mở bằng điện có giá thành rẻ hơn nhiều so với dạng điều khiển bằng khí nén do đó tối ưu cao đối với những hệ thống hạn chế ngân sách
• Sử dụng nguồn điện áp đa dạng và cực kì phù hợp với các khu sản xuất, nhà máy, xưởng chế tạo,…
• Thiết bị điều khiển điện tuân thủ sản xuất theo tiêu chuẩn IP67 hoặc IP65 có khả năng chống thấm nước, kháng bụi, chống tia UV và cho phép hoạt động trong các môi trường khắc nghiệt hoặc lắp đặt ngoài trời.
• Có thể thực hiện thủ công trong trường hợp mất điện nhờ tích hợp bánh xe – tay quay giúp giảm thiểu mất mát năng lượng
• Các thành phần của van bi 3 chiều đóng mở bằng điện hoàn toàn có thể tách rời do đó việc sửa chữa hoặc thay thế rất thuân lợi và nhanh chóng.

Yếu điểm của van bi điện 3 ngã

Với những ưu điểm và lợi ích đem lại thì van bi 3 chiều điều khiển điện có giá thành cao hơn các dòng van điều khiển thủ công và cấu tạo van phức tạp hơn dạng 2 chiều nên cũng là điều hiển nhiên và dễ hiểu. Bên cạnh đó thì thiết bị tự động này cũng còn tồn tại một vài hạn chế nhất định mà khi sử dụng người vận hành cần chú ý như:

• Thời gian đóng mở vẫn chậm hơn so với các van điều khiển bằng khí nén, để chuyển từ trạng thái mở sang đóng hoặc ngược lại cần 15 đến 30 giây trong khi khí nén chỉ chưa đầy 1-2 giây.
• Dải kích thước khá hạn chế, chỉ có sẵn tới DN200, với các đường kính ống lớn hơn yêu cầu điều chỉnh lưu lượng có thể tham khảo van bướm điều khiển điện hoặc van cầu, van cổng.
• Cần lưu ý về nguồn cung cấp điện cho van bi 3 ngã điều khiển điện đảm bảo tính phù hợp, ổn định và đường đi dây cách ly nước xâm nhập
• Không sử dụng van với lưu chất bẩn chưa xử lý, các chất rắn, hạt rắn lơ lửng hay chất có độ đông đặc cao.

Các dòng van bi 3 ngã điều khiển điện hiện nay

Van bi điều khiển điện 3 ngã L port

Van bi điều khiển điện 3 ngã T port

Van bi 3 ngã điều khiển điện nối ren

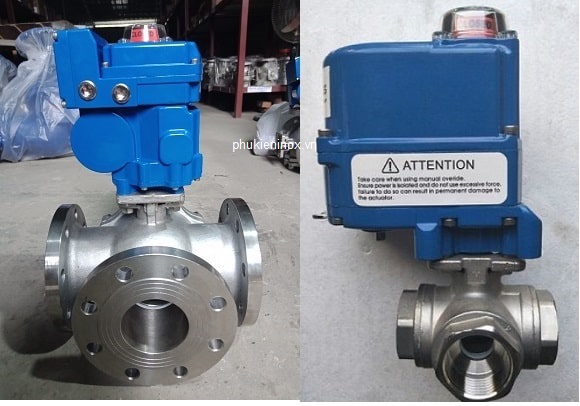

Van bi 3 ngã điều khiển điện lắp bích

Van bi 3 ngã điều khiển điện rắc co đôi

Van bi 3 chiều điều khiển điện clamp

Van bi inox 3 ngã điều khiển điện

Van bi nhựa 3 ngã điều khiển điện

Van bi gang 3 ngã điều khiển điện

Van bi vi sinh 3 chiều điều khiển điện

Van bi 3 ngã điều khiển điện ON-OFF

Van bi điều khiển điện tuyến tính 3 ngã

Van bi 3 chiều đóng mở bằng điện KB valve – Hàn Quốc

Van bi 3 chiều đóng mở bằng điện Geko –  Đài Loan

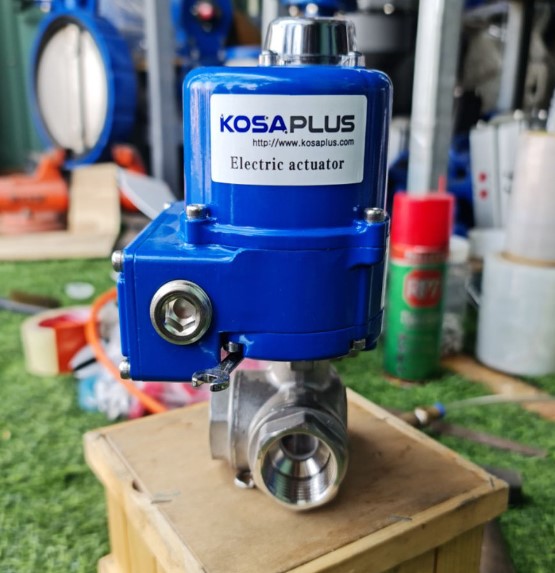

Van bi 3 ngã điều khiển điện Kosa plus – Korea

Van bi 3 ngã truyền động điện Haitima – Taiwan

Ứng dụng công nghiệp của van bi 3 ngã điều khiển điện

• Hệ thống điều hòa không khí: sử dụng van bi 3 ngã điều khiển điện trong hệ thống điều hòa không khí để kiểm soát dòng nước nóng và lạnh. Bởi chúng cho phép hướng dòng chảy đến các vùng khác nhau hoặc chuyển đổi giữa chế độ sưởi ấm và làm mát.

• Quy trình sản xuất công nghiệp: được sử dụng trong các quy trình hoạt động tự động đòi hỏi phải trộn nhiều loại chất lỏng khác nhau. Các dạng bi T hoặc L sport cho phép kết hợp các luồng chất lỏng theo tỷ lệ cụ thể, hữu ích trong sản xuất hóa chất, dược phẩm và thực phẩm.

• Hệ thống cấp thoát nước, phân phối chất lỏng, khí, dầu: Van bi 3 chiều điều khiển điện cũng được sử dụng trong hệ thống nước sạch đô thị, khu công nghiệp, nhà máy nước, công nghiệp xử lý nước thải, kiểm soát dòng chảy trong hệ thống tưới tiêu.

• Quy trình hóa học và dược phẩm: Trong ngành hóa chất và dược phẩm, các van bi 3 ngã điều khiển điện bằng inox có độ sạch sẽ, kháng hóa và tin cậy cao được sử dụng để trộn các loại hóa chất khác nhau và kiểm soát tỷ lệ của từng thành phần trong quy trình.

• Hệ thống sưởi ấm và làm mát: van có khả năng kiểm soát và điều khiển dòng nước nóng – lạnh trong hệ thống sưởi ấm và làm mát, cho phép duy trì nhiệt độ được kiểm soát ở các khu vực hoặc vùng khác nhau của tòa nhà.

5 tiêu chí quan trọng khi lựa chọn van bi 3 ngã điều khiển điện

• Xem xét vật liệu van tương thích với môi trường làm việc và môi chất trong đường ống
• Cân nhắc định mức áp suất, nhiệt độ
• Lựa chọn kích thước và kiểu kết nối phù hợp với đường ống sẽ lắp đặt để tránh lệch tâm, rò rỉ và hơn hết khó khăn khi thực hiện.
• Lựa chọn bộ truyền động ON OFF hay tuyến tính cho phù hợp theo nhu cầu sử dụng, cùng với đó là mức điện áp sử dụng 24V, 110V, 220V hay 380V.
• Ưu tiên các thương hiệu có tiếng uy tín và lựa chọn ở những đơn vị phân phối hàng chính hãng để sở hữu những sản phẩm chất lượng tốt, giá thành hợp lý.

Làm thế nào để sửa chữa van bi 3 ngã điều khiển điện?

Các van bi thường rất bền và van bi 3 ngã điều khiển điện được sản xuất theo tiêu chuẩn công nghiệp do đó hầu như không cần bảo dưỡng nhiều để có thể hoạt động trơn tru trong thời gian dài. Một phần cũng nhờ thiết kế tối ưu và vận hành đơn giản.

Tuy nhiên để hiệu quả và đáng tin cậy cũng như kéo dài tuổi thọ. Mặt khác sau thời gian dài sử dụng các thành phần trong van bi điện 3 ngã cũng ít nhiều bị mòn đáng kể do các tác động từ môi trường, môi chất.

Khi điều này xảy ra, van bi 3 ngã điều khiển điện có thể trở nên cứng hoặc lỏng lẻo, giảm thiểu đáng kể trong việc điều chỉnh linh hoạt và đóng kín hoàn hảo. Do đó việc tiến hành sửa chữa cần thực hiện ngay và có thể tham khảo một số bước như sau:

• Chuẩn bị các công cụ để việc sửa chữa tiến hành thuận lợi như cờ lê, tua vít,…
• Tắt nguồn cung cấp nước cho khu vực hoặc hệ thống bị ảnh hưởng để tránh lãng phí nước hoặc có thể gây ra thiệt hại cho các khu vực xung quanh, lau khô toàn bộ bề mặt bên trong và bên ngoài van bằng các khăn mềm.
• Ngắt nguồn cung cấp điện để tránh những rủi ro về điện đến sức khỏe tính mạng người thi công
• Kiểm tra loại phụ kiện van sử dụng và tháo rời van bi khỏi hệ thống phù hợp với tiêu chuẩn kỹ thuật. Sau khi tháo ra, hãy tháo rời van bi theo thứ tự có tổ chức và hợp lý. Giữ các bộ phận cấu thành lại với nhau và ghi lại thứ tự lắp ráp trước đó. Điều này sẽ giúp việc lắp ráp lại dễ dàng hơn nhiều, giảm thiểu nguy cơ sai sót và thiếu sót
• Kiểm tra cẩn thận từng bộ phận của van, đặc biệt chú ý đến các dấu hiệu hao mòn. Bao gồm các vết nứt, hư hỏng vật lý, các mảng ăn mòn bề mặt hoặc bất kỳ dấu hiệu rò rỉ hoặc độ cứng quá mức nào. Nếu hư hỏng chỉ giới hạn ở một bộ phận duy nhất, bạn có thể chỉ cần thay thế bộ phận đó thay vì toàn bộ thiết bị để tiết kiệm chi phí.
• Nếu như hư hỏng khó xác định bằng mắt thường hoặc có nhiều bộ phận bị hư hỏng, có thể dễ dàng thay thế toàn bộ van bi 3 ngã điều khiển điện để đảm bảo an toàn. Kết nối có tính linh hoạt cao, không gây ảnh hưởng nhiều tới đường ống hệ thống.

Khi nào nên lựa chọn van bi 3 ngã điều khiển điện thay vì các loại van khác?

Van bi 3 ngã điều khiển điện được lựa chọn thay vì các loại van khác khi cần điều chỉnh hướng dòng chảy chất lỏng, khí giữa 3 cổng khác nhau một cách linh hoạt và hiệu quả nhất. Và vị trí thực hiện khó tiếp cận trực tiếp, thường xuyên và lợi thế có nguồn điện phủ sóng. Điều này làm cho nó trở nên lý tưởng cho các ứng dụng yêu cầu pha trộn, chuyển hướng các môi chất trong đường ống.

Chính thiết kế van 3 chiều đặc biệt có lợi trong những hệ thống có không gian hạn chế và cần một giải pháp nhỏ gọn để hoàn thành tốt công việc mà không cần nhiều thiết bị hỗ trợ.

Ngoài ra, khả năng chịu được các điều kiện khắc nghiệt giúp van bi 3 ngã điều khiển điện trở nên đáng tin cậy và ưu tiên sử dụng cho các ngành nghề, lĩnh vực công nghiệp tự động hóa như dầu khí, phát điện, xử lý nước, chế biến nơi độ chính xác và tốc độ cao là yêu cầu quan trọng.
