Giới thiệu sản phẩm

Măt bích là một trong hơn 500 dòng phụ kiện bán chạy nhất tại kho HT Việt Nam. Đây là một phụ kiện phổ biến được sử dụng hầu hết trong các hệ thống đường ống tại những nhà máy và khu công nghiệp.

Trước khi đưa ra thị trường, tất cả mặt bích tại XNK HT Việt Nam đều được phải qua bước kiểm định nghiêm ngặt  và đạt đầy đủ các tiêu chuẩn như DIN, JIS, ANSI, BS,… sau đây, chúng ta sẽ cùng tham khảo về dòng mặt bích JIS 20K qua góc nhìn của chuyên viên HT nhé.

Thông tin cơ bản về mặt bích JIS 20K

Mặt bích JIS 20K là dòng mặt bích đạt tiêu chuẩn JIS và hoạt động tốt trong các đường ống có mức áp suất dưới 2.5Mpa. Với mức áp suất chịu đựng cao, dòng mặt bích này thường được chế tạo từ các vật liệu có tính bền như thép hay inox và được áp dụng trong các môi trường khắc nghiệt như công nghiệp nặng, xử lí hoá chất, lò hơi, luyện kim,…

Chuẩn JIS trên mặt bích được áp dụng cho nhiều loại mặt bích khác nhau từ các loại mặt bích mù cho đến mặt bích rỗng. Đây cũng là một trong những lí do giúp cho mặt bích JIS 20K được sử dụng trong nhiều công trình lớn nhỏ.

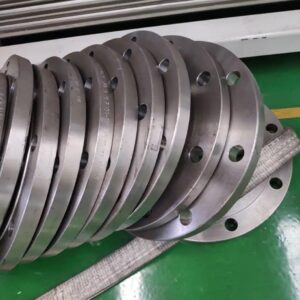

mat-bich-JIS-20k

Thông số kĩ thuật của mặt bích JIS 20K

  • Kích thước: DN10 đến DN1000.
  • Áp suất làm việc: 20kg/cm2.
  • Vật Liệu :Thép carbon steel, SS400, Q235, A105, inox 304 / 304L, inox 316 / 316 L.
  • Xuất Xứ: Nhật Bản.
  • Tiêu chuẩn sản xuất: JIS B2220-2014.
  • Môi trường hoạt động: nước, dầu, hoá chất, hệ thống điện lạnh, hệ thống lò hơi, khí nén, hơi nóng,…
  • Bảo Hành: 12 tháng.

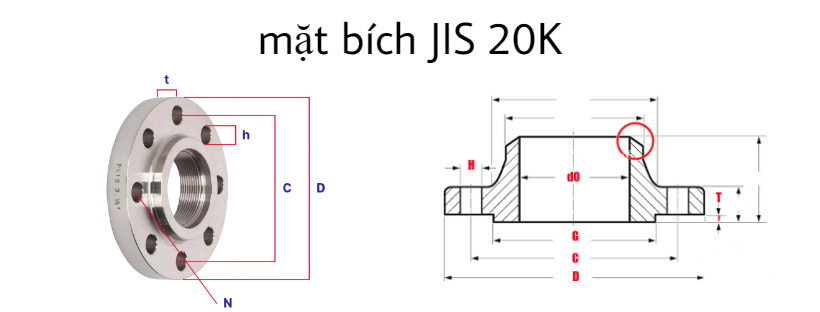

Bảng tra kích thước mặt bích JIS 20K

mat-bich-JIS-20k
Nominal D C h Holes do G f t M N H R (KG)
Pipe Size
10 90 65 15 4 17.8 46 1 14 32 30 20 4 0.58
15 95 70 15 4 22.2 51 1 14 36 34 20 4 0.65
20 100 75 15 4 27.7 56 1 16 42 40 22 4 0.81
25 125 90 19 4 34.5 67 1 16 50 48 24 4 1.27
32 135 100 19 4 43.2 76 2 18 60 56 26 5 1.58
40 140 105 19 4 49.1 81 2 18 66 62 26 5 1.68
50 155 120 19 8 61.1 96 2 18 80 76 26 5 1.89
65 175 140 19 8 77.1 116 2 20 104 100 30 5 2.73
80 200 160 23 8 90 132 2 22 117 113 34 6 3.85
90 210 170 23 8 102.6 145 2 24 130 126 36 6 4.47
100 225 185 23 8 115.4 160 2 24 142 138 36 6 5.03
125 270 225 25 8 141.2 195 2 26 170 166 40 6 7.94
150 305 260 25 12 166.6 230 2 28 202 196 42 6 10.4
200 350 305 25 12 218 275 2 30 252 244 46 6 13.1
250 430 380 27 12 269.5 345 2 34 312 304 52 6 23.1
300 480 430 27 16 321 395 3 36 364 354 56 8 27.2
350 540 480 33 16 358.1 440 3 40 408 398 62 8 38.4
400 605 540 33 16 409 495 3 46 456 446 70 10 53.9
450 675 605 33 20 460 560 3 48 514 504 78 10 71
500 730 660 33 20 511 615 3 50 568 558 84 10 84.6
550 795 720 39 20 562 670 3 52 622 612 90 10 102
600 845 770 39 24 613 720 3 56 676 666 96 10 115



HT Việt Nam – Tổng kho phụ kiện đường ống lớn nhất miền Bắc

Việc lắp đặt một hệ thống đường ống không phải là công việc dễ dàng đặc biệt là khâu chọn đơn vị cung cấp uy tín. Hiểu rõ được điều này, công ty TNHH TM&XNK HT Việt Nam luôn giữ vững uy tín và trách nhiệm đối với khách hàng. Với kinh nghiệm hoạt động nhiều năm trong lĩnh vực đường ống, HT là đơn vị mà quý khách hoàn toàn có thể yên tâm khi đặt niềm tin vào chúng tôi.

Thông tin liên hệ đặt mua:

Hotline: 0981.625.884

Địa chỉ: Lô 7, DV 10, Khu đô thị Tây Nam Linh Đàm, Hoàng Mai, Hà Nội, Việt Nam.
