Lọc y nối ren

Lọc y nối ren là gì

Lọc y nối ren là sản phẩm cơ khí được lắp đặt nhiều vào đường ống với chức năng lọc sạch các tạp chất, dị vật không cần thiết bị lẫn vào dòng chảy lưu chất. Bầu lọc bên trong van y lọc chính là bộ phận chính có nhiệm vụ giữ lại các chất bẩn này và được đào thải ra bên ngoài môi trường thông qua nắp van một cách dễ dàng.

Lọc y nối ren thường được kết nối vào các đường ống có kích thước nhỏ, phổ biến dưới DN50, phù hợp với ống phi 60mm trở lại. Và đặc biệt với kiểu kết nối ren cho phép người sử dụng hoàn toàn không cần dùng đến các thiết bị hỗ trợ, dễ dàng lắp đặt một cách chắc chắn nhất. Nên sử dụng thêm băng tan để đảm bảo rằng lưu chất không bị rò rỉ ra bên ngoài khi có áp suất lớn.

Nếu các hệ thống của bạn có kích thước lớn, có áp suất và nhiệt độ cao chúng tôi khuyên bạn nên căn cứ vào tình hình thực tế lựa chọn dòng lọc y phù hợp, có thể lựa chọn lọc y inox mặt bích để hiệu quả công việc được tốt hơn.

Có thể bạn cần mua: lọc y inox Hàn Quốc.

Tác dụng to lớn của y lọc nối ren

Trên các hệ thống đường ống trong nhiều hoạt động sản xuất công nghiệp hay trong sinh hoạt thì chúng ta luôn thấy được sự có mặt của lọc y nối ren, vậy chúng ta có hiểu biết được vì sao chúng được lắp đặt và tác dụng của việc lắp đặt này là gì không?

Thì được giải thích như sau:

• Van y lọc nối ren loại bỏ các tạp chất, rác thải bẩn ra khỏi dòng chảy lưu chất và cải thiện độ sạch sẽ cho môi trường chất lỏng, khí, hơi.
• Tạo môi trường làm việc an toàn cho các thiết bị trên đường ống, tránh được các vấn đề tắc nghẽn nguy hiểm.
• Bảo vệ an toàn và kéo dài tuổi thọ cho các thiết bị không thể sử dụng trong môi trường lưu chất có chứa tạp chất như máy bơm, đồng hồ đo lưu lượng,…

Cấu tạo chung của y lọc nối ren

Van y lọc nối ren là một sản phẩm lọc được thiết kế theo hình dáng chữ Y tạo điều kiện cho việc lắp đặt ở nhiều phương hướng (thẳng đứng, nằm ngang) trên đường ống nhưng vẫn có thể loại bỏ được triệt để nhất tạp chất bẩn ra khỏi dòng chảy.

Để cấu thành một sản phẩm ưu việt có có chức năng đặc biệt quan trọng như thế nhưng chỉ cần sự kết hợp của 4 thành phần khá đơn giản, có thể dễ dàng tháo dỡ để vệ sinh, bảo dưỡng mà không tốn quá nhiều công sức, thời gian:

1.Thân van lọc: là toàn bộ phần bên ngoài có thể gọi là vỏ van, có dạng chữ Y hoa và được đục rỗng hoàn toàn bên trong để tạo không gian lưu thông cho lưu chất cũng như chứa đựng các bộ phận còn lại. Thường được sản xuất từ nhiều chất liệu nổi bật nhất là inox 304, inox 316, đồng thau,…tạo cho van có độ bền bỉ lớn, chống chịu va đập vật lý tốt.

2.Bầu lọc: là một tấm lưới được đục vô số các lỗ tròn nhỏ với đường kính chỉ 0, 01mm hoặc nhỏ hơn nữa được lắp đặt vào phần nhánh rẽ Y để thực hiện chức năng giữ lại các tạp chất trong lưu chất và chỉ cho dòng chảy có độ sạch sẽ được đi qua. Tấm lưới lọc này có chất liệu chính là thép không gỉ chống oxi hóa, không bị rỉ sét dễ dàng vệ sinh bằng việc xối rửa nước hoặc sấy khí.

3.Nắp lọc y: được đặt trên đầu nhánh rẽ để giữ cố định bầu lọc rác. Có dạng mặt bích mù được liên kết chặt chẽ với y lọc bằng các bulong và đai ốc. Đây chính là bộ phận sẽ được mở ra khi cần vệ sinh bảo dưỡng, cho phép tháo lắp đơn giản, tái sử dụng nhiều lần.

4.Phần kết nối: y lọc nối ren sử dụng các đường ren tiêu chuẩn thông dụng để kết nối với đường ống. Ưu điểm nổi bật là đường ren sắc nét, có độ chính xác ăn khớp với ống nối ren ngoài một cách nhanh chóng bằng thao tác cơ học vặn xoay đơn giản. Có thể tăng cường độ kín bằng việc sử dụng băng tan quấn quanh vị trí nối này.

Các dòng lọc y nối ren được sử dụng nhiều nhất

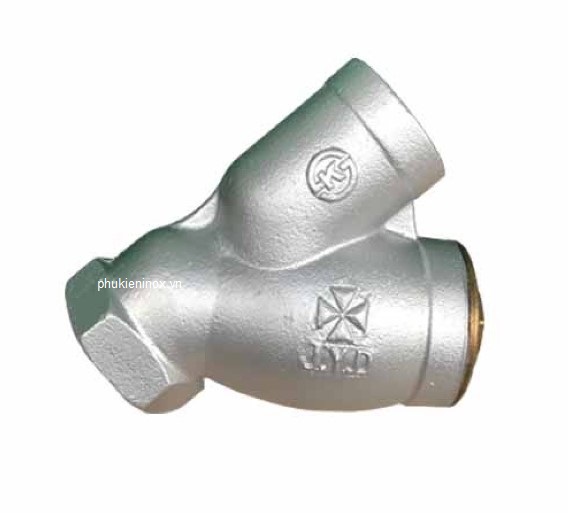

Lọc y nối ren inox

Lọc y nối ren inox là dòng sản phẩm được đúc hoàn toàn từ chất liệu inox hay còn được gọi là thép không gỉ, chúng được xem là y lọc có chất lượng tốt nhất hiện nay. Khi sử dụng van lọc y inox nối ren vào các công trình hệ thống của mình sẽ đem tới một sự thẩm mỹ rất cao nhờ chúng có một vẻ bề ngoài đặc sắc, không bị phai màu hay oxi hóa khi tiếp xúc lâu với không khí ẩm, các chất có tính ăn mòn.

Không chỉ vậy đặc tính inox chống chịu nhiệt độ cao và áp suất lớn trong thời gian dài rất tốt, không bị nứt vỡ hoặc biến đổi chất lượng nguy hiểm. Chính vì thế lọc y inox nối ren được tin cậy sử dụng vào các đường ống dẫn truyền chất lỏng có tính ăn mòn như hóa chất, kiềm, có nhiệt độ cao và áp suất lớn như khí nén, hơi nóng, nước nóng,…

Lọc y nối ren đồng

Lọc y nối ren đồng có sự phổ biến rộng rãi trong đời sống sinh hoạt, được xuất hiện trên các đường ống dẫn cấp thoát nước của hộ gia đình, các nhà máy sản xuất,…Được làm từ đồng thau hay đồng Brass có màu sắc đặc trưng vàng ánh cam đẹp mắt, có khả năng làm việc rất tốt trong môi trường có độ ẩm cao, tính ăn mòn thấp, có áp suất và nhiệt độ không quá lớn. Ưu điểm được yêu thích nhất của sản phẩm này chính là giá thành rẻ, tuổi thọ sử dụng lâu dài.

Các kích thước phổ biến của lọc y nối ren

Lọc y DN15

Lọc y DN20

Lọc y DN25

Lọc y dn32

Lọc y dn40

Lọc y dn50

Các kích thước đường ống nên sử dụng lọc y nối ren

Lọc y phi 21mm

Lọc y phi27mm

Lọc y phi 34mm

Lọc y phi 42mm

Hướng dẫn cách lắp đặt và bảo dưỡng chính xác nhất cho y lọc nối ren

Cách lắp chính xác y lọc nối ren

• Cần lựa chọn xác định vị trí sẽ lắp đặt van lọc y nối ren trên đường ống và tiến hành vệ sinh sạch sẽ ống kết nối và tổng thể sản phẩm.
• Dùng băng keo trong vào xung quanh bề mặt ren của lọc y để tạo độ kín khít lớn, chống rò rỉ lưu chất khi làm việc có độ rung lắc mạnh.
• Căn chỉnh hướng cho lọc y nối ren, hướng mũi tên trên thân cần trùng với hướng của dòng chảy.
• Cân đối cho sản phẩm và đưa các đường ren ăn khớp vào với nhau tiến hành xoay vặn đến khi chắc chắn nhất.
• Cho lưu chất được đi vào bên trong lọc y nối ren để đánh giá chất lượng làm việc.

Bảo dưỡng lọc y nối ren đơn giản nhất

• Tiến hành tháo dỡ van lọc y ren ra khỏi đường ống bằng cách xoay vặn ngược chiều so với hướng lắp đặt.
• Tháo dỡ phần nắp đậy của y lọc ren thông qua việc mở các đai ốc giữ bulong mặt bích mù.
• Đưa bầu lọc ra và vệ sinh làm sạch tấm lưới bằng nước hoặc nhiều phương pháp phù hợp để loại bỏ triệt để các chất bẩn vướng mắc vào.
• Lắp bầu lọc vào vị trí ban đầu và cố định chắc chắn bằng nắp đậy. Thực hiện đúng chuẩn như hướng dẫn của nhà sản xuất
