Mặt bích tiêu chuẩn JIS

Tiêu chuẩn mặt bích  là gì?

Tiêu chuẩn mặt bích quy định các kích thước, độ hoàn thiện bề mặt, loại mặt bích, đánh dấu, thông số kỹ thuật và vật liệu. Các tiêu chuẩn hóa mặt bích được thực hiện bởi các tổ chức khác nhau. Ví dụ: các tổ chức như ASME, AWWA, JIS, ISO, CEN có Tiêu chuẩn mặt bích của họ. Trong blog này chúng ta sẽ tìm hiểu về mặt bích tiêu chuẩn JIS

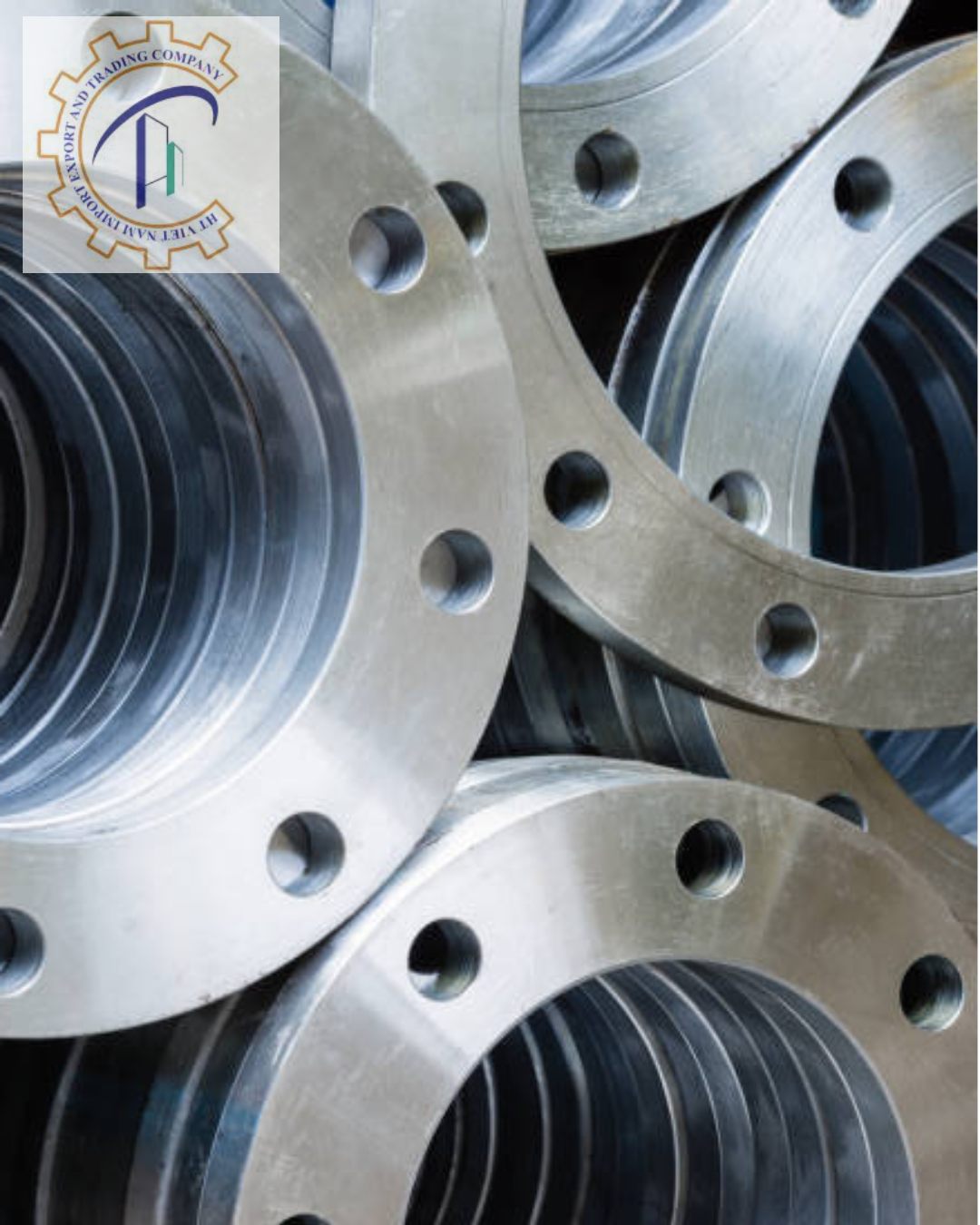

Khái quát về mặt bích JIS

Mặt bích JIS 10K có nhiều kích cỡ khác nhau. Điều này cho phép nó có thể sử dụng từ hệ thống nhỏ đến hệ thống rất lớn.  Kích thước dao động từ 3/8 inch đến 8 inch. Mặt bích JIS10K được thiết kế theo tiêu chuẩn JIS B2220 và có thể hoạt động ở các mức áp suất theo tiêu chuẩn do JIS đặt ra.

Các vật liệu được sử dụng để tạo nên mặt bích đều là loại cao cấp, đảm bảo tuổi thọ và độ bền của mặt bích. Thép được sử dụng để chế tạo các mặt bích này là thép SS400 và thép không gỉ, loại 316, 304

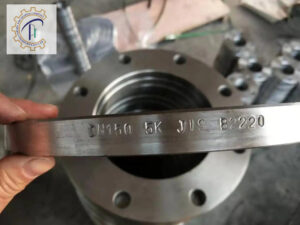

mat-bich-jis-5k

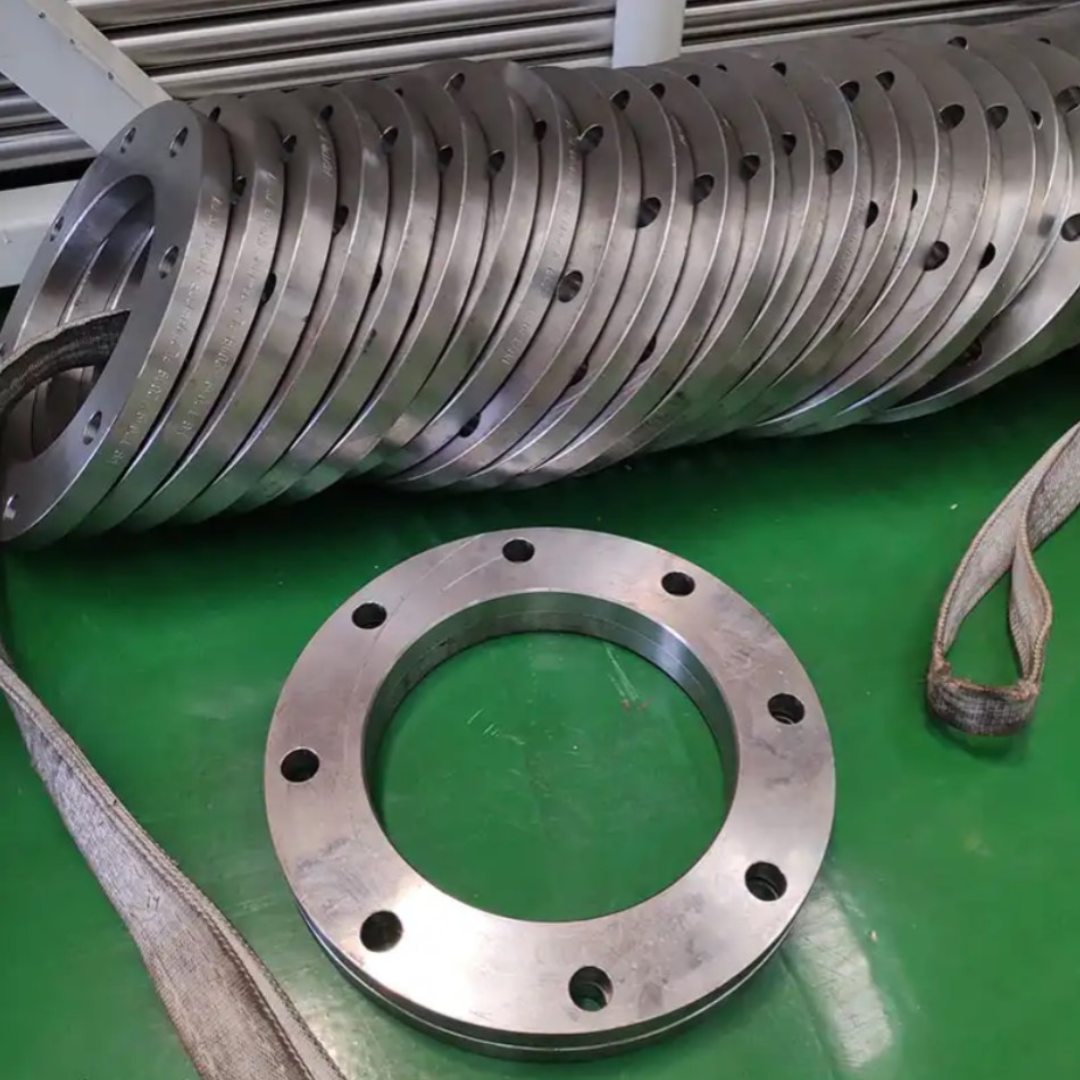

Thông số kĩ thuật mặt bích tiêu chuẩn JIS

 Kích thước mặt bích 1/2” (15 NB) đến 48” (1200NB) tương đương DN10~DN5000.
Vật liệu chế tạo Thép không gỉ, thép mạ kẽm.
Class / phân loại áp xuất áp suất Loại 150 LBS, 300 LBS, 400LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS.
Tính toán áp suất trong JIS 6Bar, 10Bar, 16Bar, 25Bar, 40Bar / PN6, PN10, PN16, PN25, PN40, PN64.
Các loại mặt bích Mặt bích phẳng (FF), Mặt bích nâng (RF), Mặt bích khớp vòng (RTJ), Mặt bích cổ hàn, Mặt bích lưỡi và rãnh (M&F), mặt bích ren, mặt bích vuông
Cover tiêu chuẩn JIS Kích thước, khả năng chống chịu, trọng lượng, xếp hạng nhiệt độ và xếp hạng áp suất, đánh dấu, vật liệu, thử nghiệm.
Tiêu chuẩn Công nghiệp Nhật Bản (JIS) Áp suất lớp: 5K, 10K, 16K, 20K, 30K, 40K, 63K.
Chứng chỉ kiểm tra vật liệu (MTC) Theo EN 10204 3.2 và EN 10204 3.1, Chứng chỉ kiểm tra chứng nhận NACE MR0175, NACE MR0103.
Vật liệu phủ Sơn chống rỉ, sơn dầu đen, mạ kẽm nhúng nóng hoặc điện phân.
Nguồn gốc Ấn Độ / Mỹ / Nhật Bản / Tây Âu / Hàn Quốc.
Bảo hành 12 tháng

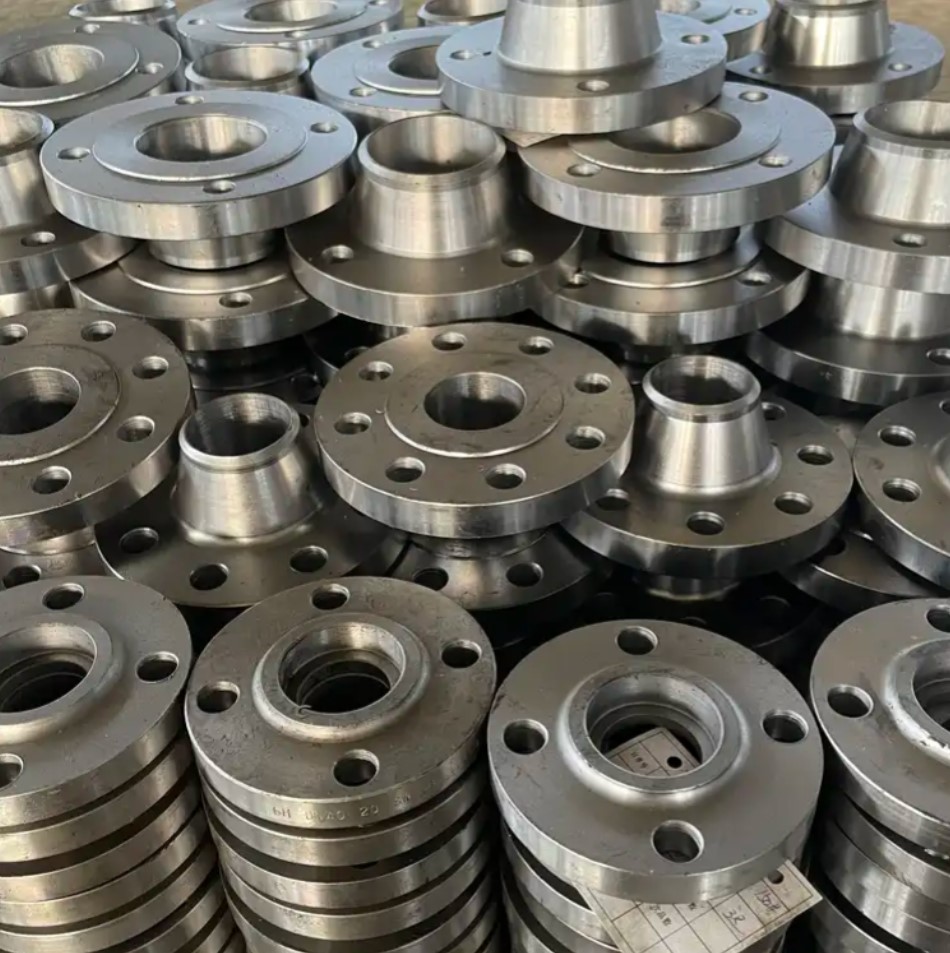

mat-bich-jis

Bảng tra kích thước mặt bích JIS.

Bảng kích thước tiêu chuẩn mặt bích JIS 2k

mat-bich-jis-2k
Pipe Pipe D Do T C Holes Ψh
Inch Mm
18 450 457.2 605 460 22 555 16 23
20 500 508.0 655 511 22 605 20 23
22 550 558.0 720 562 24 665 20 25
24 600 609.6 770 613 24 715 20 25
26 650 660.4 825 664 24 770 24 25
28 700 711.2 875 715 24 820 24 25
30 750 762.0 945 766 24 880 24 27
32 800 812.8 995 817 24 930 24 27
34 850 863.6 1045 868 24 980 24 27
36 900 914.4 1095 919 24 1030 24 27
40 1000 1016.0 1195 1021 26 1130 28 27
44 1100 1117.6 1305 1122 26 1240 28 27
48 1200 1219.2 1420 1224 26 1350 32 27
54 1350 1371.6 1575 1376 26 1505 32 27
60 1500 1524.0 1730 1529 28 1660 36 27



Bảng kích thước tiêu chuẩn mặt bích JIS 5k

JIS 5k LTB Lỗ bu lông
NPS Đường kính ngoài Độ dày mặt bích Độ dày BLRF Độ dày
SOH.SW LI		 Chièu dài

WN

 Khoảng cách tâm hai lỗ đối diện Số lỗ bu lông Đường kính lỗ bu lông
Mm Inch D T T1 L L1 C # H
10 3/8 75 9 9 13 24 55 4 12
15 1/2 80 9 9 13 25 60 4 12
20 3/4 85 10 10 15 28 65 4 12
25 1 95 10 10 17 30 75 4 12
32 1

1/4

 115 12 12 19 33 90 4 15
40 2

1/2

 120 12 12 20 34 95 4 15
50 2 130 14 14 24 36 105 4 15
65 2

1/2

 155 14 14 27 39 130 4 15
80 3 180 14 14 30 41 145 4 19
90 3

1/2

 190 14 14 N/A 41 155 4 19
100 4 200 16 16 36 41 165 8 19
125 5 235 16 16 40 43 200 8 19
150 6 265 18 18 40 49 230 8 19
175 7 300 18 18 N/A 49 260 8 23
200 8 320 20 20 N/A 53 280 8 23
225 9 345 20 20 N/A 54 305 12 23
250 10 385 22 22 N/A 61 345 12 23
300 12 430 22 22 N/A 62 390 12 23
350 14 480 24 24 N/A 73 435 12 25
400 16 540 24 24 N/A 76 495 16 25
450 18 605 24 24 40 79 555 16 25
500 20 655 24 24 40 79 605 20 25
550 22 720 26 26 42 81 665 20 27
600 24 770 26 26 44 81 715 20 27
650 26 825 26 28 48 85 770 24 27
700 28 875 26 30 48 94 820 24 27
750 30 945 28 32 52 100 880 24 33
800 32 995 28 34 52 100 930 24 33
850 34 1045 28 36 54 108 980 24 33
900 36 1095 30 36 56 108 1030 24 33
1000 40 1195 32 40 60 116 1130 28 33



Bảng kích thước tiêu chuẩn mặt bích JIS 10k

JIS 10k LTB Lỗ bu lông
NPS Đường kính ngoài Độ dày mặt bích Độ dày BLRF Độ dày
SOH.SW LI		 Chièu dài

WN

 Khoảng cách tâm hai lỗ đối diện Số lỗ bu lông Đường kính lỗ bu lông
Mm Inch D T T1 L L1 C # H
10 3/8 90 12 12 16 29 65 4 15
15 1/2 95 12 12 16 31 70 4 15
20 3/4 100 14 14 20 32 75 4 15
25 1 125 14 14 20 36 90 4 19
32 1 1/4 135 16 16 22 38 100 4 19
40 2 1/2 140 16 16 24 38 105 4 19
50 2 155 16 16 24 40 120 4 19
65 2 1/2 175 18 18 27 44 140 4 19
80 3 185 18 18 30 45 150 8 19
90 3 1/2 195 18 18 N/A 45 160 8 19
100 4 210 18 18 36 45 175 8 19
125 5 250 20 20 40 47 210 8 23
150 6 280 22 22 40 53 240 8 23
175 7 305 22 22 N/A 55 265 12 23
200 8 330 22 22 N/A 58 290 12 23
225 9 350 22 22 N/A 58 310 12 23
250 10 400 24 24 36 65 355 12 25
300 12 445 24 24 38 68 400 16 25
350 14 490 26 26 42 79 445 16 25
400 16 560 28 28 44 85 510 16 27
450 18 620 30 30 48 90 565 20 27
500 20 675 30 30 48 99 620 20 27
550 22 745 32 34 52 111 680 20 33
600 24 795 32 36 52 112 730 24 33
650 26 845 34 38 56 116 780 24 33
700 28 905 34 40 58 132 840 24 33
750 30 970 36 44 62 139 900 24 33
800 32 1020 36 46 64 139 950 28 33
850 34 1070 36 48 66 139 1000 28 33
900 36 1120 38 50 70 140 1050 28 33
1000 40 1235 40 56 74 151 1160 28 39



Bảng kích thước tiêu chuẩn mặt bích JIS 16k

JIS 16K LTB Lỗ bu lông
NPS Đường kính ngoài Độ dày mặt bích Độ dày BLRF Độ dày
SOH.SW LI		 Chièu dài

WN

 Khoảng cách tâm hai lỗ đối diện Số lỗ bu lông Đường kính lỗ bu lông
Mm Inch D T T1 L L1 C # H
10 3/8 90 12 12 16 31 65 4 15
15 1/2 95 12 12 16 32 70 4 15
20 3/4 100 14 14 20 34 75 4 15
25 1 125 14 14 20 36 90 4 19
32 1 1/4 135 16 16 22 39 100 4 19
40 2 1/2 140 16 16 24 39 105 4 19
50 2 155 16 16 24 40 120 8 19
65 2 1/2 175 18 18 26 46 140 8 19
80 3 200 20 20 28 49 160 8 23
90 3 1/2 210 20 20 30 50 170 8 23
100 4 225 22 22 34 56 185 8 23
125 5 270 22 22 34 60 225 8 25
150 6 305 24 24 38 79 260 12 25
200 8 350 26 26 40 73 305 12 25
250 10 430 28 28 44 81 380 12 27
300 12 480 30 30 48 88 430 16 27
350 14 540 34 34 52 104 480 16 33
400 16 605 38 38 60 115 540 16 33
450 18 675 40 40 64 126 605 20 33
500 20 730 42 42 68 128 660 20 33
550 22 795 44 44 70 135 720 20 39
600 24 845 46 46 74 141 770 24 39
650 26 895 48 N/A 77 N/A 820 24 39
700 28 960 50 N/A 80 N/A 875 24 42
750 30 1020 52 N/A 83 N/A 935 24 42
800 32 1085 54 N/A 86 N/A 990 24 48
850 34 1135 56 N/A 89 N/A 1040 24 48
900 36 1185 58 N/A 93 N/A 1090 28 48
1000 40 1320 62 N/A 99 N/A 1210 28 56



Bảng kích thước tiêu chuẩn mặt bích JIS 20k

JIS20K LTB Lỗ bu lông
NPS Đường kính ngoài Độ dày mặt bích Độ dày BLRF Độ dày
SOH.SW LI		 Chièu dài

WN

 Khoảng cách tâm hai lỗ đối diện Số lỗ bu lông Đường kính lỗ bu lông
Mm Inch D T T1 L L1 C # H
10 3/8 90 14 14 20 33 65 4 15
15 1/2 95 14 14 20 34 70 4 15
20 3/4 100 16 16 22 36 75 4 15
25 1 125 16 16 24 38 90 4 19
32 1 1/4 135 18 18 26 41 100 4 19
40 2 1/2 140 18 18 26 41 105 4 19
50 2 155 18 18 26 42 120 8 19
65 2 1/2 175 20 20 30 48 140 8 19
80 3 200 22 22 34 51 160 8 23
90 3 1/2 210 24 24 36 54 170 8 23
100 4 225 24 24 36 58 185 8 23
125 5 270 26 26 40 64 225 8 25
150 6 305 28 28 42 73 260 12 25
200 8 350 30 30 46 77 305 12 25
250 10 430 34 34 52 87 380 12 27
300 12 480 36 36 56 94 430 16 27
350 14 540 40 40 62 110 480 16 33
400 16 605 46 46 70 123 540 16 33
450 18 675 48 48 78 134 605 20 33
500 20 730 50 50 84 136 660 20 33
550 22 795 52 52 90 143 720 20 39
600 24 845 54 56 96 149 770 24 39



Bảng kích thước tiêu chuẩn mặt bích JIS 30k

JIS30K LTB Lỗ bu lông
NPS Đường kính ngoài Độ dày mặt bích Độ dày BLRF Độ dày
SOH.SW LI		 Chièu dài

WN

 Khoảng cách tâm hai lỗ đối diện Số lỗ bu lông Đường kính lỗ bu lông
Mm Inch D T T1 L L1 C # H
10 3/8 110 16 16 24 N/A 75 4 19
15 1/2 115 18 18 26 45 80 4 19
20 3/4 120 18 18 28 45 85 4 19
25 1 130 20 20 30 48 95 4 19
32 1 1/4 140 22 22 32 52 105 4 19
40 2 1/2 160 22 22 34 54 120 4 23
50 2 165 22 22 36 57 130 8 19
65 2 1/2 200 26 26 40 69 160 8 23
80 3 210 28 28 44 73 170 8 23
90 3 1/2 230 30 30 46 74 185 8 25
100 4 240 32 32 48 76 195 8 25
125 5 275 36 36 54 86 230 8 25
150 6 325 38 38 58 95 275 12 27
200 8 370 42 42 64 102 320 12 27
250 10 450 48 48 72 118 390 12 33
300 12 515 52 52 78 127 450 16 33
350 14 560 54 54 84 134 495 16 33
400 16 630 60 60 92 149 560 16 39



Bảng kích thước tiêu chuẩn mặt bích JIS 40k

mat-bich-jis-40k

Pipe Pipe D Do T F G C Holes H Weld Neck
Inch Mm D A B T
3/8 10 17.3 110 17.8 18 1 52 75 4 19 – 17.3 38 53
1/2 15 21.7 115 22.2 20 1 55 80 4 19 15.8 21.7 40 53
3/4 20 27.2 120 27.7 20 1 60 85 4 19 21.1 27.2 45 58
1 25 34.0 130 34.5 22 1 70 95 4 19 26.8 34.0 54 63
1-1/4 32 42.7 140 43.2 24 2 80 105 4 19 35.1 42.7 62 69
1-1/2 40 48.6 160 49.1 24 2 90 120 4 23 40.7 48.6 72 72
2 50 60.5 165 61.1 26 2 105 130 8 19 52.2 60.5 88 75
2-1/2 65 76.3 200 77.1 30 2 130 160 8 23 65.3 76.3 108 81
3 80 89.1 210 90.0 32 2 140 170 8 23 76.4 89.1 119 85
3-1/2 90 101.6 230 102.6 34 2 150 185 8 25 89.5 101.6 130 88
4 100 114.3 250 115.4 36 2 165 205 8 25 101.5 114.3 146 104
5 125 139.8 300 141.2 40 2 200 250 8 27 – – – –
6 150 165.2 355 166.6 44 2 240 295 12 33 150.0 165.2 215 120
8 200 216.3 405 218.0 50 2 290 345 12 33 198.7 216.3 270 135
10 250 267.4 475 269.5 56 2 355 410 12 33 247.5 267.4 333 154
12 300 318.5 540 321.0 60 2 410 470 16 39 296.4 318.5 400 159
14 350 355.6 585 358.1 64 3 455 515 16 39 331.8 355.6 432 168
16 400 406.4 645 409.0 70 3 515 570 16 39 379.1 406.4 466 181



Bảng kích thước tiêu chuẩn mặt bích JIS 63k

mat-bich-jis-63k

Pipe Pipe D Do T F G C Holes H Weld Neck
Inch Mm D A B T
3/8 10 17.3 115 17.8 23 1 52 80 4 19 – 17.3 40 61
1/2 15 21.7 120 22.2 23 1 55 85 4 19 15.8 21.7 42 61
3/4 20 27.2 135 27.7 25 1 60 95 4 23 21.1 27.2 46 71
1 25 34.0 140 34.5 27 1 70 100 4 23 26.8 34.0 56 74
1-1/4 32 42.7 150 43.2 30 2 80 110 4 23 35.1 42.7 60 75
1-1/2 40 48.6 175 49.1 32 2 90 130 4 25 40.7 48.6 75 85
2 50 60.5 185 61.1 34 2 105 145 8 25 52.2 60.5 92 104
2-1/2 65 76.3 220 77.1 38 2 130 175 8 25 65.3 76.3 118 107
3 80 89.1 230 90.0 40 2 140 185 8 25 76.4 89.1 130 120
3-1/2 90 101.6 255 102.6 42 2 150 205 8 27 89.5 101.6 140 126
4 100 114.3 270 115.4 44 2 165 220 8 27 101.5 114.3 154 126
5 125 139.8 325 141.2 50 2 200 265 8 33 – – – –
6 150 165.2 365 166.6 54 2 240 305 12 33 150.0 165.2 230 173
8 200 216.3 425 218.0 60 2 290 360 12 33 198.7 216.3 280 215
10 250 267.4 500 269.5 68 2 355 430 12 39 247.5 267.4 348 256
12 300 318.5 560 321.0 77 3 410 485 16 39 296.4 318.5 402 286
14 350 355.6 615 358.1 81 3 455 530 16 46 331.8 355.6 438 301
16 400 406.4 680 409.0 89 3 515 590 16 46 379.1 406.4 490 314
