Đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng là sản phẩm đặc biệt chuyên sử dụng vào các hệ thống làm việc có tính chất khắc nghiệt cực kì nguy hiểm. Với khả năng tự động hoạt động giảm thiểu đáng kể sự can thiệp từ con người và khả năng đo lường cực kì chính xác mang lại cho chúng sự yêu thích và tin cậy cao từ người tiêu dùng.

Vậy bạn đọc đã nắm bắt được những đặc điểm cấu tạo hay thông số kỹ thuật làm việc của dòng thiết bị đo ưu việt đang được sử dụng khá phổ biến trên thị trường này là gì hay chưa. Nếu chưa hoặc có nhu cầu chọn lựa cho hệ thống của mình có thể liên hệ trực tiếp với XNK HT qua Hotline để được tư vấn và hỗ trợ tốt nhất, nhanh nhất.

Đôi nét về đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng – Vortex Flow Meter hay còn được biết đến với nhiều tên gọi khác như đồng hồ đo lưu lượng hơi nóng Vortex, đồng hồ đo lưu lượng hơi dạng Vortex, đồng hồ đo hơi nóng điện tử bù nhiệt Vortex, đồng hồ đo lưu lượng khí hoặc nói ngắn gọn là đồng hồ đo hơi nóng.

Đồng hồ đo lưu lượng hơi nóng cũng giống như các dòng đồng hồ đo nước bình thường, chúng được lắp đặt vào hệ thống đường ống nhằm thống kê toàn bộ thể tích lưu lượng lưu chất được sử dụng trong thời gian nhất định và thông báo cho người dùng nhanh chóng qua việc hiển thị các số liệu, dữ liệu ở màn hình dạng LED LCD cực kì rõ nét, dễ dàng đọc hiểu, ghi chép đối chiếu.

Không chỉ vậy, với việc sử dụng nguồn điện năng thông dụng cực kì an toàn là 24V chống cháy nổ, ngoài ra pin Lithium 3.6V cực kì ”trâu”có thể sử dụng trong thời gian 6-10 năm giúp cho chúng có thể lắp đặt tại nhiều vị trí trên cao dưới thấp. khu vực nguy hiểm, chật hẹp không phù hợp cho việc điều hành trực tiếp.

Cùng với đó là sự kết nối trực tiếp với hệ thống tủ PLC cho phép kiểm soát cực kì chặt chẽ, sát sao, có thể điều chỉnh cho phù hợp, tăng năng suất tối đa và quan trọng là phát hiện được các trục trặc nhanh chóng, giảm đáng kể sự tổn hại tổn thất cho chính thiết bị và hệ thống.

Có thể bạn cần tìm: Đồng hồ đo lưu lượng hơi.

Những lợi ích khi sử dụng đồng hồ đo lưu lượng hơi nóng

Có thể các bạn cũng đã biết thì dòng đồng hồ đo lưu lượng hơi nóng này chuyên dùng trong các hệ thống hơi, khí, nơi có nhiệt độ và áp suất luôn ở mức cao, nguy hiểm, không phù hợp với sự có mặt thường xuyên của người điều hành.

Đồng hồ đo lưu lượng hơi nóng ra đời đã giúp cho chúng ta có thể đo lường được lượng lưu chất đã sử dụng một cách nhanh chóng và cực kì chính xác, có độ tin cậy cao thay vì phải mất nhiều thời gian trong việc thực hiện các thao tác thủ công rườm rà.

Không chỉ vậy, việc ứng dụng đồng hồ đo lưu lượng hơi nóng dạng Vortex này còn đem lại vô số những lợi ích to lớn khác cho quý khách hàng khi lắp đặt, ví dụ như:

• Quản lý được hệ thống một cách chặt chẽ, hiệu quả từ xa mà không cần tốn nhiều thời gian cũng như công sức.
• Đơn giản, tối ưu hóa hệ thống, nâng cao chất lượng và hiệu suất hoạt động hệ thống.
• Nguồn năng lượng sử dụng thông dụng, tiết kiệm năng lượng tối đa và cực kì an toàn khi xảy ra các sự cố đột ngột.

Đặc trưng cơ bản của đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng ngoài việc ứng dụng hiệu quả vào môi trường lưu chất dạng khí, hơi thì chúng còn có thể đo lường và tính toán nguồn nước sử dụng cực kì nhanh chóng và chính xác. Đó là nhờ được thiết kế một cấu trúc cực kì độc đáo và linh hoạt, vẫn có sự tương đồng với các dòng đồng hồ đo lưu lượng nước thông thường nhưng chúng có những nét đặc trưng rất riêng không bao giờ có thể lẫn lộn:

• Đồng hồ đo lưu lượng hơi nóng có thân hình vô cùng chắc chắn, chỉ sử dụng độc nhất chất liệu inox hay còn được gọi là thép không gỉ.
• Phần lòng ống đo được thiết kế dạng ống trụ tròn thẳng, bên trong có chứa thanh chắn ngang buff tạo xoáy và cảm biến thông minh khác với các dạng đồng hồ đo nước sử dụng mắt điện sensor hoặc cánh quạt turbin.
• Phần trục đỡ của đồng hồ đo hơi nóng Vortex có chiều dài vượt trội hơn hẳn các thiết bị đo khác, lý giải đơn giản là để cách ly nguồn nhiệt lượng trong ống dẫn với bộ điều khiển trung tâm Converter.
• Đồng hồ đo lưu lượng hơi nóng hoạt động trong môi trường có tính chất khắc nghiệt áp suất và nhiệt độ cao nên phần kết nối với đường ống chỉ tin cậy phương pháp nối bích để đảm bảo được trạng thái làm việc ổn định,  đứng vững trên ống dẫn, chống chịu rung lắc, ngăn chặn thất thoát lưu lượng.
• Sự khác biệt rõ nét nhất phải kể đến ống dẫn bù nhiệt mà chỉ riêng đồng hồ đo hơi nước bão hòa này mới có, tác dụng chính là bù nhiệt lượng bị thất thoát và duy trì trạng thái ổn định nhất cho đồng hồ để các số liệu đo lường có độ tin cậy cao.
• Và đồng hồ đo lưu lượng hơi nóng Vortex sử dụng nguồn điện 24V chống cháy nổ hoặc pin lithium 3.6V, không thể lắp đặt vào hệ thống có điện áp 220V.

Cấu tạo đồng hồ đo lưu lượng hơi nóng và nguyên lý hoạt động

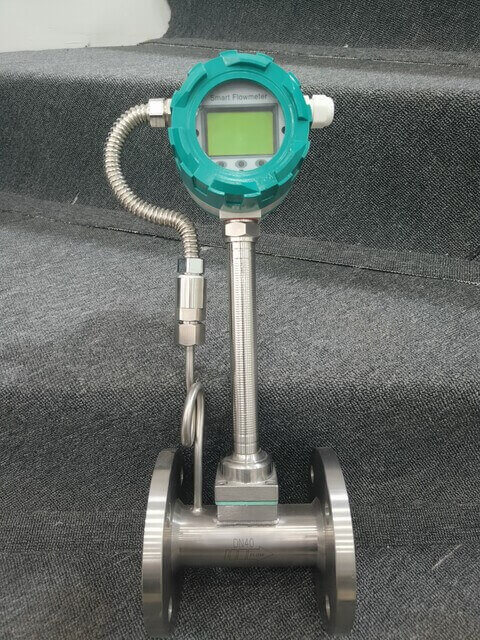

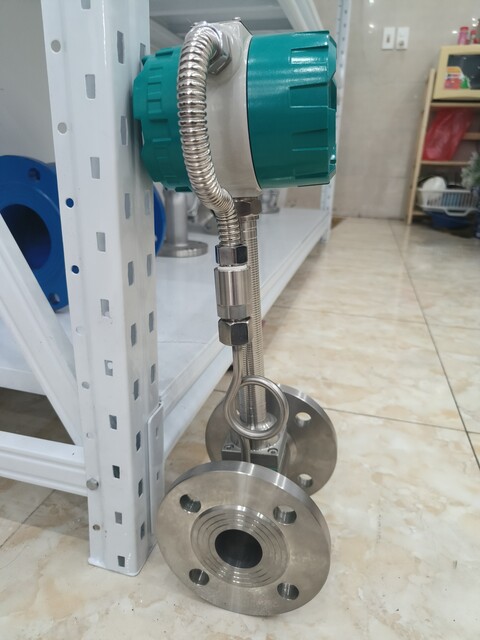

Cấu tạo đồng hồ đo lưu lượng hơi nóng dạng Vortex

Quan sát hình ảnh minh họa cấu tạo của đồng hồ đo hơi nóng mà chúng tôi cung cấp ở trên thì có thể dễ dàng nhận diện được rằng lưu lượng kế này được hình thành bởi sự kết hợp hoàn hảo của 5 bộ phận:

1.Thân chính

Được làm từ chất liệu chính là inox, thường là SUS304 hoặc 316 có độ cứng cao, bền bỉ, kháng hóa chất, chịu được nhiệt độ cao và áp suất lớn trong thời gian dài.

Thiết kế dạng ống tròn thẳng dài, tạo không gian lưu thông thuận lợi nhất cho dòng chảy lưu chất.

Bên trong thanh chắn buff thẳng và ngay phía sau là cảm biến thông minh cũng được làm hoàn toàn từ thép không gỉ là bộ phận chủ chốt đảm nhiệm chức năng tạo xoáy karman và nhận chuyển đổi tín hiệu điện đưa đến bộ xử lý.

2.Trục đỡ

Là bộ phận trung gian kết nối thân chính với bộ trung tâm Converter, là một ống rỗng được thiết kế chắc chắn thông qua kết nối các đai ốc siết, tạo thành cấu trúc vững chắc cho đồng hồ.

3.Ống bù nhiệt

Đây là bộ phận độc đáo, được thiết kế gồm ống bù nhiệt và dây dẫn dạng xoắn lò xo nối thẳng từ ống đo lưu lượng lên bộ xử lý trung tâm Converter để thực hiện khả năng ưu việt là bù đắp tất cả nhiệt độ bị thất thoát trong quá trình hoạt động để đảm bảo độ chính xác của số liệu đo.

4.Bộ phận xử lý tín hiệu và mặt hiển thị

Bộ xử lý tín hiệu là bộ phận có chức năng quan trọng nhất của đồng hồ đo lưu lượng hơi nóng này, chúng tiếp nhận các tín hiệu từ cảm biến và chuyển đổi tính toán ra dữ liệu cụ thể thể hiện trên mặt hiển thị tương ứng với thể tích lưu chất đã sử dụng.

5.Phần kết nối

Đồng hồ đo hơi nóng dạng Vortex sử dụng hai mặt bích đúc liền với thân để kết nối linh hoạt và chắc chắn với ống dẫn. Tạo một không gian khép kín hoàn toàn, lưu chất được liên tục chảy qua mà không bị rò rỉ ra bên ngoài ngay cả trong điều kiện làm việc khắc nghiệt nhất.

Nguyên lý hoạt động của đồng hồ đo hơi nóng Vortex

Đồng hồ đo lưu lượng hơi nóng có nguyên lý làm việc khá phức tạp Karman. Có thể diễn giải một cách ngắn gọn là tại vị trí lắp đặt của chúng trên đường ống, khi có dòng chảy lưu chất được đi vào lòng ống đo thì tại đây sẽ xuất hiện một dòng xoáy rất mạnh.

Nguyên nhân được tạo ra là bởi vì một thanh chắn buff dọc ống (hay còn gọi là máy tạo xoáy) xẻ đôi dòng chảy và với sự chênh lệch áp suất, va đập liên tục vào nhau sẽ tạo ra rất nhiều vòng xoáy mạnh. Và vortex có nghĩa là xoáy nước.

Lúc này, cảm biến được nghiên cứu và đặt tại vị trí có khả năng phát hiện sự xuất hiện vòng xoáy này cực kì nhanh chóng, chúng đếm số lượng và khoảng cach xuất hiện trong một khoảng thời gian nhất định và truyền tải về bộ xử lý trung tâm Converter để tính toán khối lượng lưu chất đã chảy qua ống dẫn.

Mặt hiển thị đồng hồ sẽ là điểm cuối cùng của hành trình này, chúng sẽ thể hiện các số liệu đo cụ thể, thông tin cần thiết cho người vận hành để dễ dàng thống kê đối chiếu và điều chỉnh trạng thái làm việc cho phù hợp nhất, nâng cao hiệu suất làm việc và kinh tế hệ thống.

Lưu ý rằng đồng hồ đo hơi nóng cần có dòng chảy lưu chất ổn định, áp suất không nên tăng giảm thất thường có thể ảnh hưởng trực tiếp tới kết quả đo. Và tốc độ dòng chảy lưu chất nhanh hay chậm sẽ quyết định đến tần suất xuất hiện của dòng xoáy.

Các ưu nhược điểm của đồng hồ đo hơi nóng dạng Vortex

Ưu điểm nổi bật của đồng hồ đo lưu lượng hơi nóng

• Đồng hồ đo hơi nóng hoạt động tự động, sử dụng nguồn điện năng phổ thông cực kì an toàn, tiết kiệm điện năng, thời gian và công sức cho người vận hành.
• Đồng hồ đo lưu lượng hơi nóng có thể sử dụng đa dạng môi trường từ nước, hơi và khí vô cùng hiệu quả.
• Khả năng đo lường tự động, có sự nhanh chóng, chính xác (sai số rất thấp không đáng kể) và độ tin cậy cao.
• Đồng hồ đo lưu lượng hơi nóng có độ bền cao, có khả năng chống oxi hóa, không bị han gỉ, không nứt vỡ hay biến dạng khi có nhiệt độ, áp suất cao.
• Với cấu tạo cực kì thông minh nhưng rất đơn giản, gồm ít bộ phận nên ít xảy ra các trục trặc, hoạt động ổn định trong thời gian dài và không lắng đọng lưu chất, khả năng tự làm sạch, không yêu cầu bảo trì, bảo dưỡng nhiều.
• Sự phong phú đa dạng trong kích thước, chất liệu và mẫu mã luôn bắt kịp xu hướng phát triển hiện đại thì đồng hồ đo lưu lượng hơi nóng luôn đáp ứng được tốt nhất các yêu cầu mà người tiêu dùng đăt ra cả về chất lượng và thẩm mỹ.
• Có thể tùy ý lắp đặt đồng hồ đo hơi dạng Vortex ở trên cao hoặc chôn ngầm, các khu vực có chất độc hại, không phù hợp cho sự có mặt thường xuyên của người điều hành.
• Tuổi thọ làm việc lâu dài, ít xảy ra các trục trặc, dễ dàng tháo dỡ sửa chữa và thay thế không tốn nhiều thời gian.

Nhược điểm cần chú ý trong đồng hồ đo hơi nóng

• Đồng hồ đo lưu lượng hơi nóng bị giới hạn, không sử dụng với lưu chất có tính nhớt hoặc có chất rắn, điều này có thể gây ảnh hưởng tới khả năng tạo dòng xoáy, va đập làm biến dạng thanh chắn buff.
• Đồng hồ đo lưu lượng hơi nóng khi so sánh với các dạng đồng hồ khác thì có giá thành cao hơn, nên cần cân đối khi lựa chọn.

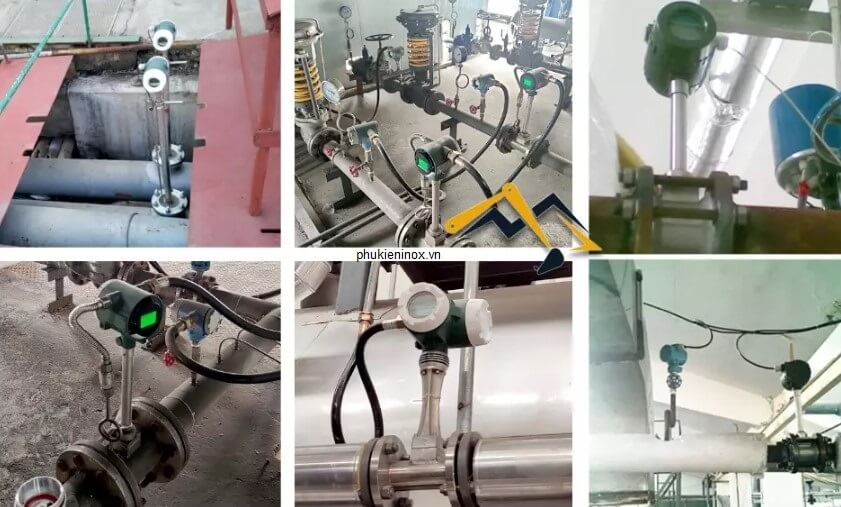

Đồng hồ đo lưu lượng hơi nóng được ứng dụng ở đâu

Sau khi tìm hiểu các đặc điểm nổi bật mà đồng hồ đo lưu lượng hơi nóng được sở hữu thì chúng ta cũng có thể hiểu được rằng vì sao chúng được sử dụng rộng rãi và phổ biến đến như vậy. Và có thể dễ dàng kể tên một vài ứng dụng lắp đặt dòng đồng hồ đo này trên thị trường như:

• Đồng hồ đo lưu lượng hơi nóng, hơi bão hòa được lắp đặt vào hệ thống lò hơi, lò nung, nồi hơi của các nhà máy xí nghiệp, xưởng sản xuất, khu công nghiệp hơi nóng lớn hay dân dụng.
• Được lắp đặt trên các đường ống hệ thống của nhà máy nhiệt điện, điện hạt nhân, luyện kim.
• Được ứng dụng vào các ngành công nghiệp nhẹ như sản xuất lương thực, thực phẩm, dệt may, nước giải khát, dược phẩm, mỹ phẩm,…
• Ứng dụng cực kì linh hoạt trong các hệ thống khí nén, khí gas, hơi bão hòa, hơi nóng, khí thải,…của nhiều ngành công nghiệp sản xuất khác.

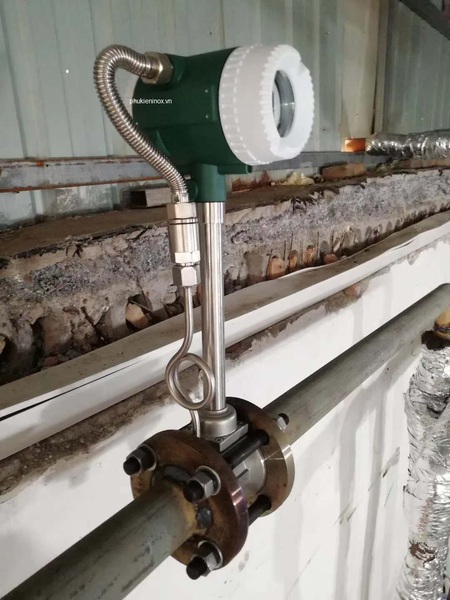

Cách lắp đồng hồ đo hơi nóng Vortex chính xác nhất

• Vị trí lắp đặt và đồng hồ đo lưu lượng hơi nóng cần được kiểm tra tổng quát kỹ càng và lau chùi sạch sẽ để không xảy ra các trường hợp ngoài ý muốn.
• Đường kính danh nghĩa của đồng hồ đo hơi dạng Vortex với ống dẫn nối cần tương đồng với nhau, đảm bảo sự ăn khớp hoàn toàn, không bị lệch tâm.
• Tránh xa các đường ống có sự rung lắc, rung động mạnh, nếu cần thiết phải lắp tại các vị trí này cần có sự gia cố vững chắc nhất cho đồng hồ để đảm bảo cho sự đo lường được diễn ra ổn định, chính xác, kết quả đo không bị sai số quá mức cho phép.
• Không nên lắp đặt đồng hồ đo hơi nóng ở vị trí có ảnh hưởng bởi ánh nắng mặt trời, bị nhiễu sóng do điện áp, biến áp trong thời gian dài. Đặc biệt là vị trí đầu nguồn, nơi có biến động áp suất, tốt nhất nên lắp đặt chúng ở hạ lưu.
• Lắp đồng hồ đo lưu lượng hơi nóng trên đường ống thẳng, xoay hướng mũi tên chỉ thị trên thân đồng hồ trùng với dòng chảy lưu chất trong đường ống.
• Bộ điều khiển converter luôn phải hướng lên trên, không bao giờ được chúc ngược xuống dưới đất.
• Cần phải đấu nối dây đất cho đồng hồ để đảm bảo an toàn điện cho người vận hành và hệ thống khi có sự cố bất ngờ xảy ra.
• Việc đấu nối chân nguồn tín hiệu của đồng hồ đo lưu lượng hơi nóng cần được thực hiện bởi người có trình độ kỹ thuật và tiến hành theo trình tự hướng dẫn của nhà sản xuất.

Khi sử dụng đồng hồ đo lưu lượng hơi nóng cần chú ý

• Cần đảm bảo mức lưu lượng lưu chất tối thiểu cho đồng hồ đo hơi dạng Vortex hoạt động để đảm bảo chất lượng sản phẩm và hiệu quả làm việc tốt nhất, ổn định nhất. Bởi vì nếu dòng chảy không ổn định dẫn đến các vòng xoáy hình thành không đồng đều, yếu ớt cảm biến không chuẩn xác.
• Cần tuân thủ nghiêm ngặt các mức áp suất và nhiệt độ tối đa mà đồng hồ đo lưu lượng hơi có thể chống chịu được, bộ xử lý trung tâm Converter cần được cách ly hoàn toàn với nguồn nước.
• Cần theo dõi kiểm tra thường xuyên và tiến hành bảo dưỡng, bảo trì định kỳ theo khuyến nghị từ nhà sản xuất đó là sau 3-6 tháng sử dụng 1 lần.

Địa điểm cung cấp đồng hồ đo lưu lượng hơi nóng uy tín nhất

Việc lựa chọn một đơn vị cung cấp uy tín để sở hữu các sản phẩm có chất lượng tốt không quá khó nhưng đối với nhiều người thì chúng vẫn là một thách thức lớn. Các mặt hàng giả, chất lượng kém tràn lan trên thị trường trong bối cảnh đồng hồ đo lưu lượng hơi nóng là sản phẩm quan trọng không thể thiếu với các đường ống công nghiệp sản xuất.

Vậy chúng tôi xin giới thiệu tới bạn đọc công ty TNHH TM & XNK HT Việt Nam, tự hào là đơn vị nhập khẩu và phân phối các thiết bị vật tư ngành nước top đầu của nước ta. Các sản phẩm tại đây đều được người dùng cực kì yêu thích và đánh giá cao.

Bởi vì chất lượng sản phẩm cao cấp được nhập trực tiếp từ nhiều thương hiệu nổi tiếng trên thế giới, được hỗ trợ hiệu chỉnh, hiệu chuẩn và cung cấp đầy đủ giấy chứng nhận Co-Cq. Bên cạnh đó thì mẫu mã, chất liệu, kích thước luôn thịnh hàng, đa dạng nhất, giá thành tốt nhất, có tính cạnh tranh cao. Ngoài ra chế độ bảo hành cực dài hạn, đổi trả linh hoạt, miễn phí.

Báo giá đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng đang được tìm kiếm và chọn mua rất rộng rãi trên thị trường. Và giá thành của chúng cũng cực kì đa dạng bởi phù thuộc vào nhiều yếu tố như kích thước, chất liệu, model, thương hiệu,…vậy nên các bảng giá chỉ mang tính chất tham khảo.

Quý khách muốn biết chính xác giá thành hoặc tư vấn giải đáp thắc mắc liên quan đến sản phẩm có thể liên hệ trực tiếp với chúng tôi qua số Hotline để đội ngũ nhân viên có nhiều năm kinh nghiệm hỗ trợ tốt nhất nhé.
