Đồng hồ đo lưu lượng hơi

Các hệ thống đường ống công nghiệp khí, hơi kích thước lớn có điều kiện làm việc cực kì khắc nghiệt nhiệt độ và áp suất cao nguy hiểm luôn cần có các thiết bị đo lường có khả năng chịu nhiệt và đo lường có độ chính xác và nhanh chóng nhất để có thể điều chỉnh cho phù hợp.

Đồng hồ đo lưu lượng hơi chính là tên gọi được nhắc đến đầu tiên, là lựa chọn phù hợp và tốt nhất cho các yêu cầu của ứng dụng này. Đây dòng van điều khiển tự động thông minh được tích hợp nhiều tính năng có khả năng làm việc cực kì ấn tượng và đa dạng trong nhiều môi trường như nước, hơi, khí.

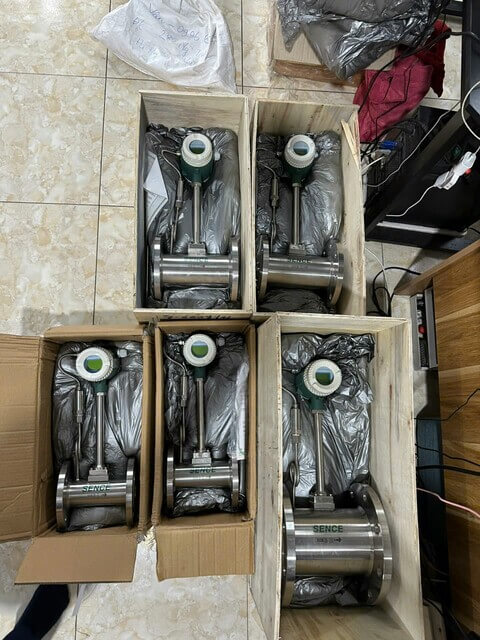

Đồng hồ đo lưu lượng hơi là gì

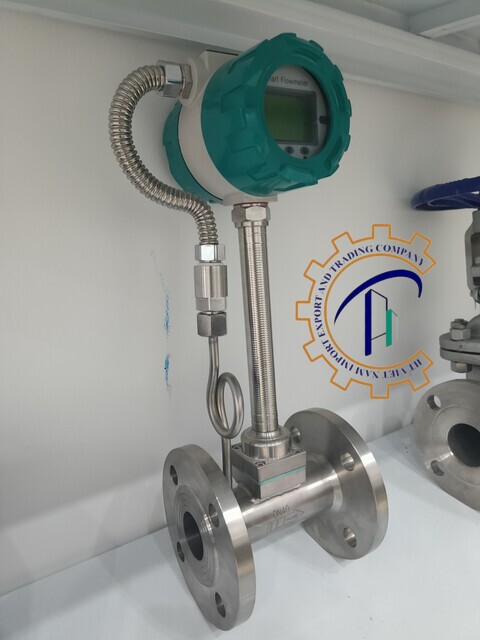

Đồng hồ đo lưu lượng hơi là dòng thiết bị đo lường ưu việt, sử dụng phổ biến trên thị trường và được biết đến với nhiều tên gọi khác nhau như:

• Đồng hồ đo lưu lượng hơi nóng
• Đồng hồ đo lưu lượng hơi nóng có bù nhiệt
• Đồng hồ đo lưu lượng khí
• Đồng hồ đo hơi dạng Vortex
• Đồng hồ đo lưu lượng dạng xoáy nước
• Đồng hồ đo lưu lượng hơi điện tử bù nhiệt
• Đồng hồ đo lưu lượng hơi bão hòa
• Đồng hồ đo hơi nóng

Và với tên gọi nào đi nữa thì chức năng của thiết bị đo điện tử này cũng chỉ có một, đó là thực hiện các phép tính toán đo lường lượng lưu chất dạng khí, hơi, nước được sử dụng khi đi qua vị trí lắp đặt của chúng trên đường ống và thể hiện các kết quả một cách rõ ràng nhất ra ngoài màn hình hiển thị có dạng LCD LED.

Để thực hiện được điều đó thì đồng hồ đo lưu lượng hơi sử dụng nguồn điện áp cung cấp từ hệ thống là 24V hoặc sử dụng pin Lithium 3.6V tích hợp vào bộ Converter có ưu điểm là nhanh chóng, an toàn và tiết kiệm nguồn năng lượng, dễ dàng lắp đặt sử dụng trên nhiều vị trí, ngay cả trên cao hoặc cảnh báo nguy hiểm không phù hợp với sự có mặt của người vận hành.

Chính vì thế dòng đồng hồ đo lưu lượng hơi này ra đời đã giải quyết các thách thức, khó khăn rất hiệu quả, giúp con người đơn giản hơn trong công tác đo lường lưu chất thủ công tốn kém nhiều thời gian và công sức mà kết quả có độ chính xác không cao.

Và để có thể tự giải đáp được vì sao lưu lượng kế nhiệt lượng điện tử này có khả năng làm việc ấn tượng như vậy thì xin mời các bạn tiếp tục tìm hiểu trong phần kế tiếp về cấu tạo và phương thức hoạt động của chúng trong hệ thống.

Có thể bạn cần mua: Đồng hồ đo hơi điện tử Sence có bù nhiệt.

Đặc trưng nổi bật của đồng hồ đo lưu lượng hơi

• Đồng hồ đo hơi nóng có bù nhiệt có cấu trúc khá đặc biệt được hình từ nhiều thành phần có phần giống với dạng đồng hồ đo lưu lượng thông thường nhưng cũng có những đặc trưng riêng để phân biệt. Đó là:
• Không sử dụng nguồn điện áp 220V, đồng hồ đo hơi nóng điện tử có bù nhiệt Vortex chỉ sử dụng 24V chống cháy nổ hoặc pin Lithium 3.6V cực kì an toàn.
• Đồng hồ đô lưu lượng hơi không có đa dạng chất liệu, chỉ độc nhất inox (304 hoặc 316) nhưng đây lại là vật liệu chính có khả năng chống cháy, kháng hóa chất, oxi hóa và chịu áp suất cao.
• Điểm khác biệt lớn nhất và dễ dàng nhận diện ra đồng hồ đo hơi nóng đó là dây dẫn và ống bù nhiệt, có khả năng tự nhận biết và cân bằng nhiệt lượng đã bị thất thoát để duy trì trạng thái làm việc tiêu chuẩn, ổn định.
• Không chỉ sử dụng các mắt cảm biến Sensor mà đồng hồ đo lưu lượng hơi còn bổ sung thanh chắn Buff – máy tạo xoáy là bộ phận chính làm nên hoạt động của toàn bộ sản phẩm.
• Do phải chống chịu các mức áp suất lớn có thể lên tới 64bar nên dòng thiết bị đo khí, hơi này chỉ sử dụng phương pháp kết nối là mặt bích để đảm bảo kết nối vừa vững chắc vừa linh hoạt thuận tiện cho việc vệ sinh, bảo dưỡng.
• Chiều dài thân của đồng hồ đo lưu lượng hơi lớn hơn nhiều so với các loại đồng hồ điện tử khác bởi vì đặc trưng môi trường làm việc có nhiệt độ cao cần cách ly các tác động tiêu cực ảnh hưởng tới đầu điện Converter.

Cấu tạo và nguyên lý làm việc của đồng hồ đo lưu lượng hơi

Cấu tạo của đồng hồ đo lưu lượng hơi

Nhìn vào hình vẽ minh họa mà chúng tôi cung cấp cùng sự trình bày các đặc điểm và chức năng của từng bộ phận dưới đây mong rằng có thể giúp các bạn nắm vững được cấu tạo khá đơn giản của dạng đồng hồ đo lưu lượng hơi này.

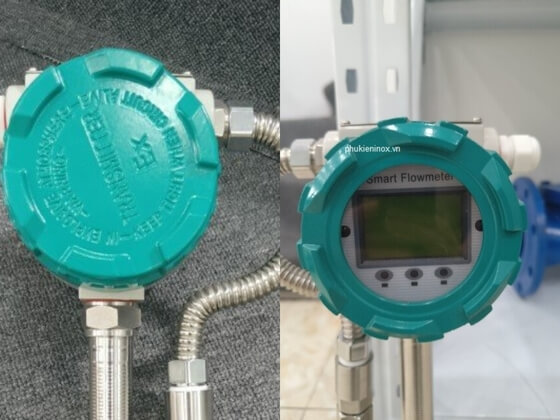

Đầu điện Converter

Bao gồm nhiều bảng mạch, hệ thống dây nguồn, chip điện tử,…cùng màn hình LCD, là bộ phận có chức năng quan trọng nhất – chuyển đổi các tín hiệu điện nhận được và thể hiện kết quả đo được, nằm trên thân van và cố định bằng trục đỡ chắc chắn. Chất liệu cấu

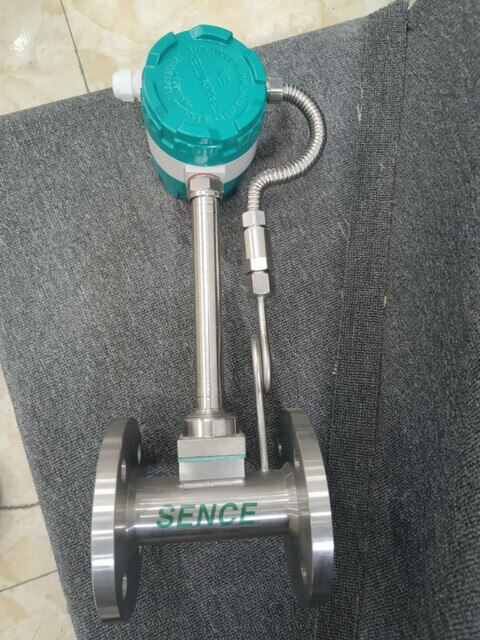

Thân đồng hồ

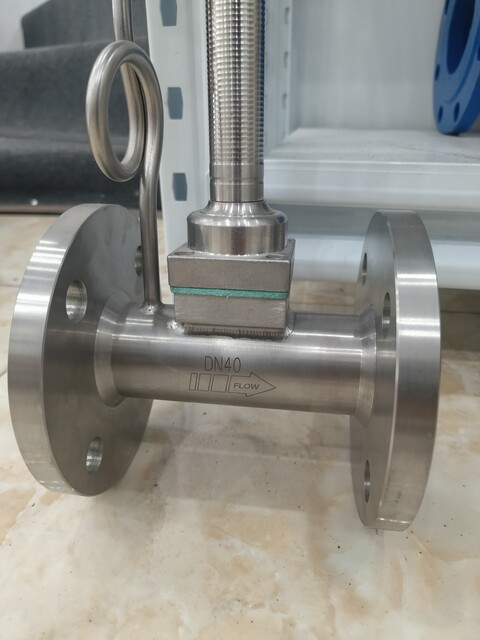

Thân đồng hồ đo lưu lượng hơi được sản xuất và chế tạo hoàn toàn từ inox, chỉ có chất liệu này mới có đủ độ tin cậy và khả năng làm việc trong các môi trường có tính chất khắc nghiệt như áp suất cao hay nhiệt độ lớn trong thời gian dài.

Được thiết kế rỗng ruột tạo không gian lưu thông cho lưu chất, bên trong có các mắt cảm biến điện và máy tạo xoáy. Bên cạnh đó là 2 mặt bích được đúc liền thân có chất liệu tương tự, sản xuất theo tiêu chuẩn quốc tế JIS, BS,…

Trục đỡ

Là bộ phận trung gian kết nối thân đồng hồ và bộ trung tâm xử lý, có dạng trục tròn có vân ren và chiều dài vượt trội tùy theo kích cỡ van, được làm từ chất liệu thép không gỉ có tính chịu lực mài mòn tốt.

Mắt cảm biến

Hay còn gọi là sensor, nằm bên trong thân đồng hồ đo hơi nóng tại vị trí sau thanh chắn buff nơi có thể nhận và phát tín hiệu điện nhận được về bộ xử lý tốt nhất. Được làm từ SUS316L  gia công có khả năng chịu oxi hóa, ăn mòn.

Thanh chắn buff

Được lắp vào vị trí cửa vào của dòng chảy theo chiều thẳng đứng nhằm chia cắt và tạo xoáy nước karman. Và bộ phận này cũng được làm từ chất liệu CF8 hoặc CF8M có độ cứng, bền cao.

Ống bù nhiệt

Được thiết kế dạng ống rỗng ruột dùng để dẫn truyền hơi, khí nối thẳng từ lòng ống đo lên tới đầu điện converter, cùng với đó là một bộ phận bù nhiệt có thể nhận biết Ngoài ra các chi tiết phụ như: đai ốc, gioăng kín, bulong,…cũng góp phần không nhỏ trong việc hình thành một đồng hồ đo hơi nóng hoàn chỉnh.

Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi

Phương thức hoạt động của đồng hồ đo lưu lượng hơi khá đơn giản, chúng sử dụng một thanh chắn hay còn gọi là máy tạo xoáy để tạo ra các xoáy nước (karman) liên tiếp khi có dòng chảy lưu chất được tiến vào lòng ống đo. Và lúc này áp suất chênh lệch của 2 dòng chảy lưu chất là rất lớn.

Khi đó, ngay phía sau bộ phận này chính là các cảm biến điện, khi vòng xoáy lưu chất tác động với các sensor này thì sẽ tạo ra xung điện và tín hiệu xung này được đưa nhanh về trung tâm xử lý thông qua các dây dẫn bên trong trục chính.

Từ đó bằng nhiều phương pháp tính toán do được lập trình từ trước thì bộ Converter này sẽ đưa ra kết quả tương ứng với số karman được tạo ra hay lượng lưu chất chảy qua đồng hồ trên màn hình hiển thị. Và có thể hiểu đơn giản là tần số của xoáy Karman sẽ tỷ lệ thuận với vận tốc dòng chảy, dòng chảy càng lớn thì số vòng xoáy càng nhiều.

Khi lắp đặt đồng hồ đo lưu lượng hơi đem lại lợi ích gì

1.Giúp kiểm soát sát sao, quản lý chặt chẽ hệ thống, nắm bắt được tình trạng hoạt động nhanh chóng và điều chỉnh phù hợp.

2.Giúp tối ưu hóa hệ thống công nghiệp, nâng cao hiệu suất, kinh tế sử dụng.

3.Tiết kiệm tối đa thời gian và công sức, tối ưu hóa cao chi phí nhân công.

4.Góp phần bảo vệ an toàn cho hệ thống và người vận hành.

Đặc điểm nổi bật của đồng hồ đo hơi nóng có bù nhiệt

• Đồng hồ đo lưu lượng hơi là thiết bị đo lường tự động có khả năng hoạt động độc lập, giảm sự can thiệp từ con người.
• Khả năng đo lường lưu chất cực nhanh chóng, chính xác cao có độ tin cậy lớn.
• Không chỉ có thể sử dụng trong môi trường lưu chất dạng hơi, khí mà đồng hồ đo lưu lượng hơi còn đo đếm và giám sát nguồn nước cực chính xác.
• Đồng hồ sử dụng tín hiệu analog 4-20mA và kết nối với tủ điều khiển trung tâm PLC đem đến khả năng vận hành ở khoảng cách xa rất chính xác, nắm bắt các thông tin và điều chỉnh phù hợp.
• Đồng hồ đo lưu lượng hơi sử dụng nguồn điện năng thông dụng, phù hợp với các ứng dụng sản xuất công nghiệp và tối ưu năng lượng hiệu quả.
• Không chỉ vậy với dạng tích hợp pin năng lượng lithium cho thời gian hoạt động ổn định cực dài lên tới 6-10 năm cho những vị trí không thể kết nối nguồn điện ổn định.
• Dải kích thước trải dài từ DN25 đến Dn1000 hoặc lớn hơn theo yêu cầu, có thể đáp ứng được hầu hết các kích thước đường ống trên thị trường.
• Chất liệu cấu tạo cao cấp có khả năng chống chịu các tác động từ môi trường bên trong và bên ngoài như sự mài mòn, ăn mòn, va đập vật lý, hóa học cực tốt.
• Đồng hồ đo lưu lượng hơi có khả năng tự cân bằng áp suất, nhiệt độ hơi, khí thất thoát đảm bảo sự an toàn và ổn định khi hoạt động.
• Đồng hồ đo lưu lượng hơi được thiết kế với nhiều kiểu dáng, mẫu mã thịnh hành, có độ thẩm mỹ cao đáp ứng được các yêu cầu sử dụng và khả năng ứng dụng đa dạng hơn.
• Hoạt động êm ái, không tạo ra các tiếng ồn phiền toái hay ảnh hưởng rung lắc đến các thiết bị khác trên đường ống.
• Bề mặt bên trong – ngoài được gia công bóng nhẵn, có ma sát thấp dễ dàng lau chùi, vệ sinh phù hợp với các hệ thống yêu cầu độ vệ sinh cao như thực phẩm, sữa, dược phẩm, mỹ phẩm,…
• Tuổi thọ sử dụng lâu dài, ít gặp trục trặc trong quá trình sử dụng, tối ưu chi phí vận hành cho người sử dụng.

Một số lưu ý khi sử dụng đồng hồ đo lưu lượng hơi bão hòa

• Để quá trình hoạt động của đồng hồ đo lưu lượng hơi trong hệ thống đường ống được diễn ra thuận lợi nhất thì người sử dụng cần đặc biệt lưu ý một vài yếu tố quan trọng như sau:
• Không sử dụng nguồn điện áp quá mạnh để kết nối với đồng hồ, tránh xa các vị trí tủ điện hay nơi có nguồn nhiệt cao.
• Cần đảm bảo chất lượng lưu chất, không có chứa nhiều tạp chất hoặc mật độ lưu chất cao có độ rắn, đặc nhớt,..có thể vướng vào thanh chắn và kết quả đo có sự sai lệch.
• Lượng lưu chất cần đáp ứng mức tối thiểu hoạt động của đồng hồ đo lưu lượng hơi, tốt nhất nên được lấp đầy ống đo.
• Không nên để đồng hồ đo hơi tiếp xúc với ánh sáng mặt trời hoặc nhiệt độ cao trong thời gian dài, cần có biện pháp che chắn, thông gió cho đồng hồ.
• Dây cáp điện cần được uốn hình dạng chữ U khi lắp đặt và sử dụng để tránh nguồn nước xâm nhập gây nhiễm điện.
• Đồng hồ đo lưu lượng hơi cần được kiểm tra thường xuyên và bảo trì, bảo dưỡng theo hướng dẫn từ nhà cung cấp để đảm bảo hiệu suất tốt nhất, kéo dài tuổi thọ làm việc.

Đồng hồ đo lưu lượng hơi đã kiểm định, hiệu chuẩn tại XNK HT

Một sản phẩm đạt tiêu chuẩn hoạt động trên đường ống cần được hiệu chuẩn và kiểm định, sẽ có những đặc điểm sau:

• Có tem nhãn nguồn gốc xuất xứ rõ ràng, không bị rách hay che mờ.
• Có chốt niêm phong đồng hồ chứng minh sản phẩm mới hoàn toàn 100%, chưa qua sử dụng.
• Bề mặt không nứt vỡ, trầy xước hay biến dạng, các bộ phận đầy đủ, không bị mất hay thiếu chi tiết.
• Được đánh giá và kết luận đảm bảo chất lượng và kèm theo giấy chứng nhận cấp bởi các đơn vị, cơ quan nhà nước có thẩm quyền tại Việt Nam.
• Các thông số làm việc, độ kín đồng hồ, sai số đo trong phạm vi cho phép, đảm bảo sự chính xác trong kết quả đo, có thể hoàn toàn tin cậy.

Một số ứng dụng tiêu biểu của đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi là một thiết bị đo đặc biệt chuyên dụng trong môi trường hơi và khí nén không phổ biến trong sinh hoạt. Nhưng ngược lại thì chúng cực kì phổ biến trong các ngành công nghiệp lớn, ví dụ như:

• Được lắp đặt và sử dụng trong các hệ thống đường ống của nhà máy nhiệt điện, thủy điện, điện hạt nhân, lọc hóa dầu, khí tự nhiên.
• Được xuất hiện trên các đường ống dẫn khí gas, khí nóng, hơi quá nhiệt, hơi nước,…của nhiều ngành công nghiệp chế tạo luyện kim, máy sấy
• Là thiết bị đóng vai trò quan trọng không thể thiếu trong các nhà máy hóa chất, xi măng, giấy, bột giấy
• Ứng dụng linh hoạt trong các đường ống sản xuất và chế biến của các ngành công nghiệp chế biến thực phẩm, lương thực, nước giải khát, sữa,…yêu cầu có độ vệ sinh cao
• Trong ngành hàng hải đặc biệt là trên các hệ thống hoạt động động cơ của tàu viễn dương, tàu chở hàng đều có mặt của dòng thiết bị đo này
• Và không thể không kể đến vai trò của đồng hồ đo lưu lượng hơi trên các đường ống cấp nước, thoát nước, xử lý nước

Tiêu chuẩn lắp đặt đồng hồ đo lưu lượng hơi trên đường ống

• Không nên lắp đặt đồng hồ tại vị trí thượng lưu hệ thống, nơi có áp suất không ổn định.
• Khoảng cách tiêu chuẩn là phía trước đồng hồ tối thiểu 10D và phía sau đồng hồ 5D
• Không lắp đặt ở các khúc cua, gấp khúc nên đặt tại các vị trí ống nối có lưu chất lấp đầy ống đo và ổn định trong thời gian dài.
• Không nên lắp đặt đồng hồ vào đường ống có độ rung rắc mạnh, nếu cần phải lắp thì cần có sự gia cố chắc chắn để đảm bảo cho sự đo lường và kết quả có sự sai số nhỏ nhất.
• Tránh xa các môi trường gây nhiễu sóng như tủ điện áp, biến áp.
• Cần được chèn gioăng kín vào giữa mặt bích khi kết nối để đảm bảo sự tiếp xúc, độ kín cao, ngăn ngừa rò rỉ gây ô nhiễm. Và kích thước của miếng đệm kín cần lớn hơn so với mặt bích từ 1-2mm.
• Tất cả các thiết bị tự động điện bao gồm đồng hồ đo lưu lượng hơi cần được nối đất để đảm bảo sự an toàn cho người vận hành khi có sự cố.
• Đường kính của ống dẫn với đồng hồ cần có sự tương thích, không bị chênh lệch tâm và không lắp trên đường ống tăng hoặc giảm đảm bảo đường vào và đường ra của đồng hồ là bằng nhau.

Cách lắp đồng hồ đo hơi nóng đơn giản nhất

Việc lắp đặt đồng hồ đo lưu lượng hơi cần được thực hiện bởi người thi công có trình độ kỹ thuật chuyên sâu và am hiểu về sản phẩm nhằm đảm bảo không xảy ra bất kì sơ suất không đáng có.

Bước 1: chuẩn bị đầy đủ các dụng cụ cơ khí hoặc phụ kiện cần thiết cho việc lắp đặt và lựa chọn kỹ càng vị trí lắp đặt theo những mục đích sử dụng, lưu ý cần đáp ứng được các tiêu chí đặt ra và thuận tiện kiểm tra, bảo dưỡng.

Bước 2: Cần chèn gioăng chì hoặc gioăng giấy vào giữa 2 phần mặt bích nối để tạo độ kín, và đưa đồng hồ vào đường ống đã chuẩn bị và xoay hướng mũi tên trên thân trùng với chiều dòng chảy trong đường ống.

Bước 3: Tiến hành xỏ các bulong qua các lỗ tròn có sẵn trên bích và siết các đai ốc lại bằng cờ lê.

Bước 4: Kết nối các dây nguồn của đồng hồ với hệ thống, dây nối đất theo hướng dẫn của nhà sản xuất.

Bước 5: kiểm tra toàn bộ các bước lắp đặt, từ đó có thể thực hiện việc chạy thử đồng hồ đo lưu lượng hơi và đánh giá chất lượng trước khi vận hành lâu dài.

Mua đồng hồ đo lưu lượng hơi chính hãng, giá rẻ tại XNK HT

Hiện nay trên thị trường có rất nhiều đơn vị phân phối dòng đồng hồ đo lưu lượng hơi nhằm cung cấp được tốt nhất nhu cầu sử dụng của quý khách hàng. Và điều này khiến cho nhiều người dùng phân vân và lo lắng không biết nên chọn đơn vị nào uy tín để sở hữu những sản phẩm có chất lượng tốt nhất và được tư vấn hỗ trợ đầy đủ.

Vậy hãy liên hệ trực tiếp tới Công ty TNHH TM & XNK HT Việt Nam để được hỗ trợ tận tình, miễn phí. Tự hào là đơn vị nhập khẩu và phân phối uy tín hàng đầu của nước ta, cam kết đem tới cho quý khách hàng dịch vụ cao cấp nhất.

Ngoài đồng hồ đo lưu lượng hơi thì chúng tôi còn cung cấp tất cả các sản phẩm thiết bị cho đường ống như van công nghiệp từ van cơ đến dòng tự động và đầy đủ các phụ kiện hỗ trợ như côn, tê, cút, mặt bích,…đủ size, mẫu mã cũng như chất liệu, thương hiệu,….đảm bảo giá tốt nhất thị trường, có tính cạnh tranh cao.
