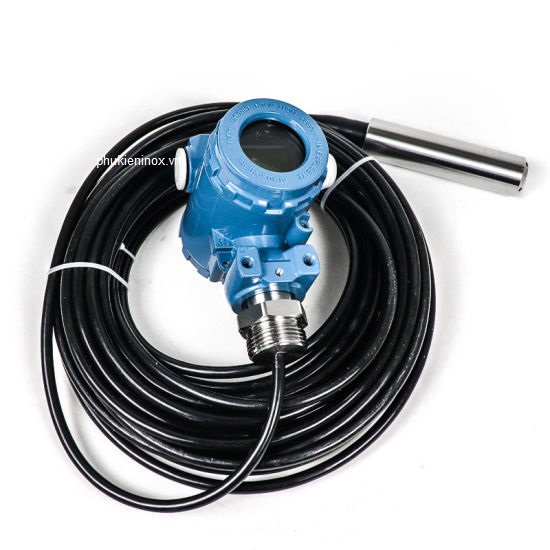

Cảm biến đo mức auto thả chìm

Cảm biến đo mức auto thả chìm là dòng sản phẩm giúp người sử dụng có thể tính toán được nhanh chóng độ cao cột nước hoặc chất lỏng trong lĩnh vực công nghiệp, sinh hoạt, góp phần quản lý hiệu quả hơn và có những biện pháp sử dụng an toàn.

Để có thể tìm hiểu được cảm biến đo mức auto thả chìm là gì? Có đặc điểm cấu tạo ra sao? Cần sử dụng như thế nào để đạt được hiệu quả tốt nhất? Có thể mua cảm biến đo mức auto thả chìm chất lượng cao ở đâu? Tất tần tật sẽ được chúng tôi cung cấp đầy đủ trong bài viết ngay sau đây. Xin mời các bạn cùng tìm hiểu nhé!

Cảm biến đo mức auto thả chìm là gì

Cảm biến đo mức auto thả chìm hay còn được gọi với nhiều tên gọi khác nhau như cảm biến đo mức thủy tĩnh thả chìm hay còn gọi là cảm biến đo mức dạng thả chìm. Trong tiếng Anh chúng được biết đến là Immersive Level Transmitter.

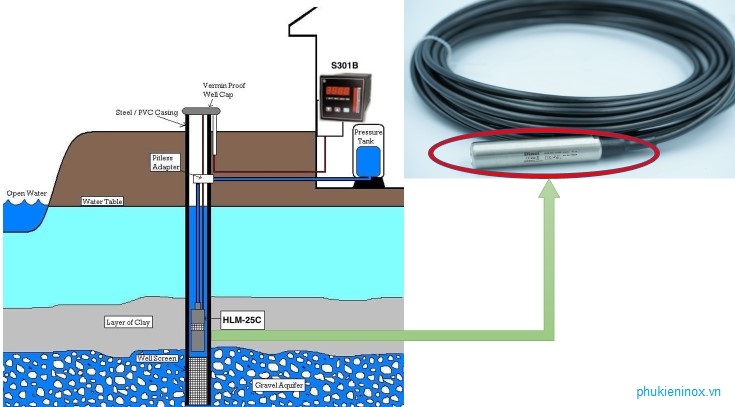

Đây là dòng sản phẩm được sử dụng phổ biến trong ngành dầu khí, cấp thoát nước đô thị, sản xuất công nghiệp hoặc khảo sát địa chất thủy văn, các bể chứa, bể nước ngầm, công nghiệp xử lý chất thải, silo, trong ngành hàng hải tàu thuyền,…

Nhờ vào khả năng đặc biệt của cảm biến đo mức dạng thả chìm đó là đo lường mực nước, chất lỏng đa dạng, có thể là dầu, xăng, nước biển, nước lợ, nước sạch, nước ngầm, ao hồ,…bằng cách rất đơn giản, chỉ cần đưa đầu cảm biến thả chìm xuống dưới đáy của chất lỏng.

Từ đó cảm biến đo mức auto thả chìm sẽ có thể tính toán được độ cao mức nước, cột nước thông qua áp suất, thay đổi áp suất mà đầu dò cảm nhận được có độ chính xác cao. Áp suất tĩnh trên đầu dò cảm biến tỷ lệ thuận với chiều cao cột chất lỏng và chuyển đổi chúng thành tín hiệu điện được cập nhật liên tục và truyền tải nhanh chóng đến mặt hiển thị LCD để người sử dụng có thể dễ dàng quan sát từ xa mà không cần tới trực tiếp.

Được sản xuất trên dây chuyền hiện đại, áp dụng nhiều công nghệ tiên tiến nhất hiện nay cùng với tiêu chuẩn quốc tế IP68 chống thấm nước, cảm biến đo mức thủy tĩnh thả chìm có chất lượng cao, chống chịu được sự ăn mòn, rỉ sét trong môi trường khắc nghiệt.

Đặc điểm cấu tạo của cảm biến đo mức auto thả chìm

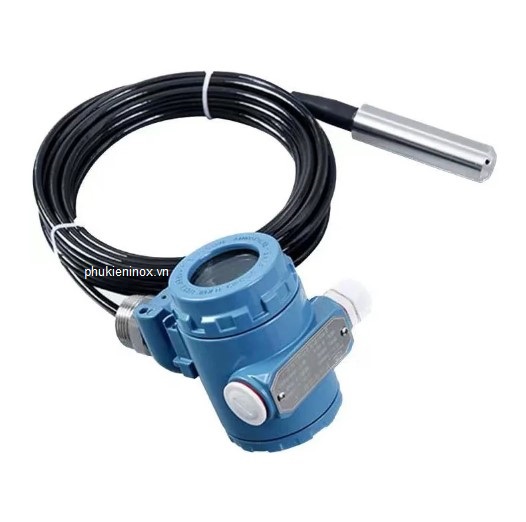

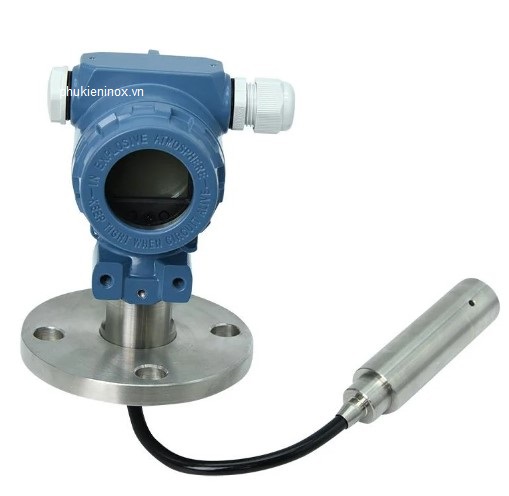

Cảm biến đo mức thủy tĩnh thả chìm có cấu tạo không quá phức tạp, rất nhỏ gọn và nhẹ bao gồm một đầu dò cảm ứng và màn hình hiển thị LCD, được kết nối với nhau thông qua một dây cáp với chiều dài dao động từ 0 đến 100m. Bên trong phần màn hình hiển thị có các mạch điện tử và thiết bị chuyển đổi tín hiệu.

Để có thể hiểu rõ hơn từng chi tiết cấu tạo nên cảm biến đo mức auto thả chìm này thì xin mời các bạn tiếp tục theo dõi.

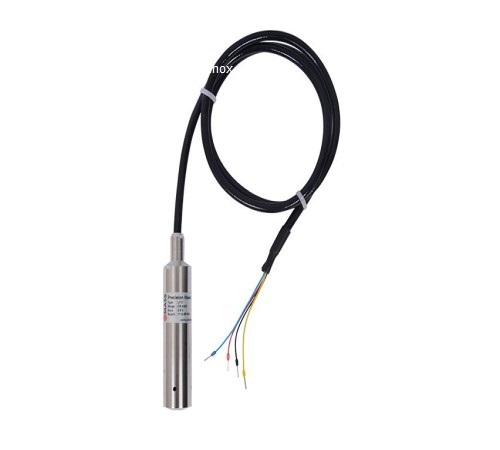

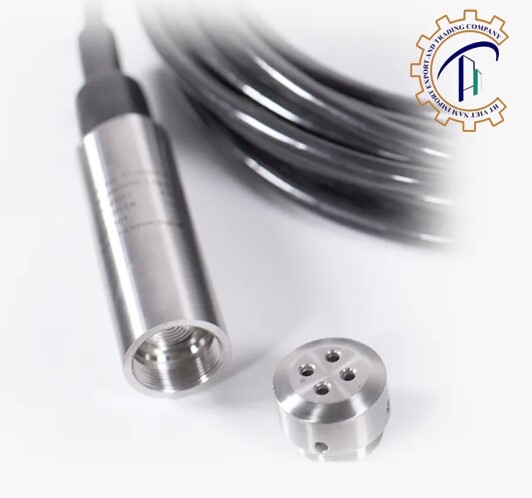

• Đầu dò cảm biến: đầy đủ là đầu dò cảm biến mực nước, bộ phận được thả chìm xuống dưới đáy lưu chất, tiếp xúc trực tiếp và lâu dài. Có chất liệu cấu tạo vô cùng bền bỉ bằng thép không gỉ 304SS hoặc 316L, có độ nhạy cảm cực kì cao, được gia công nhiều mẫu mã, hình dáng kích thước theo tùy chất lỏng.
• Thiết bị chuyển đổi: là một bộ phận có chức năng quan trọng đó là chuyển đổi các tín hiệu từ đầu dò cảm ứng thành tín hiệu điện hoặc tín hiệu đầu ra anlog 4-20ma.
• Màn hình hiển thị: cấu tạo gồm nhiều bộ mạch điện tử, bảo vệ an toàn trong hộp kín bằng nhựa hoặc hợp kim loại bền. Có chức năng xử lý các tín hiệu của đầu dò cảm biến truyền về và biến đổi, lưu trữ rồi hiển thị đến các hệ thống giám sát hoặc ra bên ngoài mặt LCD.
• Dây cáp tín hiệu: đây là bộ phận kết nối giữa phần đầu dò cảm biến với màn hình hiển thị mức đo. Được làm từ chất liệu nhựa dẻo chống thấm nước, chịu được áp lực nén ép và các tác động ngoại lực như hóa học, vật lý hoặc môi trường ảnh hưởng.

Nguyên lý hoạt động của cảm biến đo mức auto thả chìm

Bộ cảm biến đo mức thủy tĩnh thả chìm có thể được xem là biến thể khác của thiết bị đo áp suất, bởi chúng cũng được hoạt động dựa trên sự thay đổi của áp suất để đưa ra các mức đo chính xác về chiều cao cột chất lỏng.

Cụ thể nguyên lý hoạt động của cảm biến đo mức thả chìm này sẽ được tính toán dựa trên nguyên tắc áp suất thủy tĩnh. Vậy áp suất thủy tĩnh là gì? Áp suất thủy tĩnh (Hydrostatic Pressure) là áp suất do chất lỏng gây ra ở trạng thái cân bằng tại bất kì một điểm nào trong chất lỏng nhờ có lực hấp dẫn hoặc có thể hiểu đơn giản hơn là áp suất thủy tĩnh được tạo ra khi chất lỏng không di chuyển, chuyển động.

Ví dụ đơn giản để các bạn có thể hình dung như sau:

Thả cảm biến đo mức auto thả chìm xuống dưới đáy của chất lỏng tại độ sâu 10m thì áp suất đo được sẽ tăng lên 1bar, 20m thì sẽ tăng lên 2 bar,…tương tự thì khi chạm tới độ sâu 200m thì áp suất sẽ tăng lên 20bar.

Đặc biệt cảm biến đo mức thủy tĩnh thả chìm không bị ảnh hưởng bởi không gian chứa chất lỏng, có nghĩa độ rộng của bể chứa có tăng lên hoặc giảm xuống thì kết quả tính toán đo mức cũng không thay đổi. Chỉ thay đổi khi chiều cao cột chất lỏng tăng hoặc giảm.

Bộ cảm biến đo mức auto thả chìm này sẽ nhận tín hiệu thay đổi và truyền nhanh chóng qua dây cáp dẫn bằng đầu ngõ ra 4-20ma hoặc 0-10V chuyên dùng kết nối PLC, sau đó hiển thị các số liệu đo được ra màn hình LCD.

Ưu điểm của cảm biến đo mức thủy tĩnh thả chìm

Các ưu điểm vượt trội của dòng cảm biến đo mức nước thả chìm này giúp chúng có thể hoạt động đa dạng môi trường như sau:

• Có thiết kế với hình dáng nhỏ gọn, trọng lượng nhẹ. Thiết kế này cho phép sản phẩm có thể hoạt động ổn định, giảm các tác động môi trường khi rung lắc và có độ nhạy cảm cao.
• Sử dụng nguồn điện thông dụng 12VDC, 24VDC hoặc 36 VDC để hoạt động có độ ổn định cao.
• Tích hợp các gioăng chống nước chất lượng cao được đảm bảo theo IP68.
• Chip silicon nhập khẩu chính hãng hoạt động có sai số <0,5%FS rất thấp, cảm biến đo mức thả chìm không bị ảnh hưởng bởi sự thay đổi nhiệt độ của lưu chất.
• Thiết kế lọc tại đầu dò cảm biến thông minh chống các bọt nước li ti, chống thấm, chống tắc nghẽn.
• Màn hình hiển thị mức đo LCD thông tin dữ liệu về mức chất lỏng và các cảnh báo an toàn một cách nhanh chóng.
• Có thể hoạt động ổn định và chính xác cao trong môi trường chất lỏng có tính chất khắc nghiệt với thời gian lâu dài lên tới hơn 10 năm và độ sâu 250m.
• Tất cả đầu dò cảm biến được làm bằng thép không gỉ, chủ yếu là SS304, 316L có độ bền bỉ cực kì cao, cứng chắc và chống chịu các áp lực cao.
• Đầu dò cảm biến có khả năng chống ăn mòn, han gỉ rất tốt, bề mặt sản phẩm trắng sáng, không bị mài mòn, khống bám bẩn, bụi. Đặc biệt chống thấm, ngấm nước.
• Dây cáp thông hơi đặc biệt có các lỗ thoát khí.
• Cảm biến đo mức dạng thả chìm được sản xuất theo công nghệ vi xử lý hiện đại nhất.
• Đặc biệt là phần con dấu cáp dây chuyên sâu.
• Đầu dò cảm biến đo mức thả chìm được gia công hàn laser có độ chính xác tuyệt đối đến từng chi tiết nhỏ.
• Bộ cảm biến đo mức thủy tĩnh thả chìm dễ dàng cài đặt và sử dụng, chỉ cần thả chìm tự do chạm đáy chất lỏng.

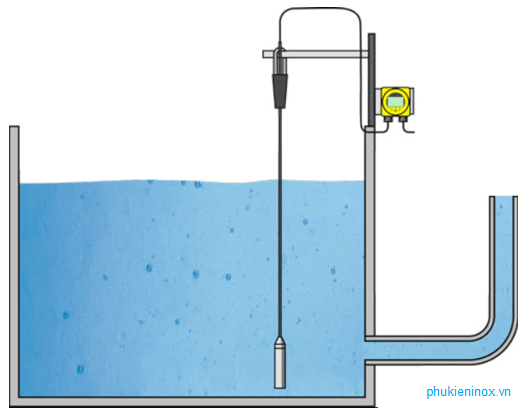

Một số lưu ý khi sử dụng cảm biến đo mức thủy tĩnh thả chìm
