Van cổng ty chìm cánh cao su

Trong đường truyền hệ thống công nghiệp van cổng luôn đóng vai trò cực kì quan trọng trong việc điều khiển dòng chảy của chất lỏng, khí và nhiều chất khác nhằm đảm bảo sự ổn định áp suất và lưu lượng phù hợp quy trình, ngoài ra đóng vai trò như một van khóa khi cần sửa chữa hoặc thay thế đường ống.

Với sự cải tiến không ngừng của công nghệ, van cổng ty chìm cánh cao su là sản phẩm của quá trình sáng tạo miệt mài, kế thừa toàn bộ ưu điểm của van truyền thống song song với đó là những tính năng vượt trội giúp hoạt động nhẹ nhàng, đóng kín tuyệt đối, khả năng chịu ăn mòn tốt và tuổi thọ cao. Xứng đáng trở thành một lựa chọn hàng đầu trong nhiều ngành công nghiệp hiện đại.

Bài viết dưới đây sẽ giới thiệu tất tần tật những thông tin cơ bản cực hữu ích về dòng van cổng ty chìm cánh cao su này. Xin mời quý vị và các bạn cùng đón đọc.

Những nét chính về van cổng ty chìm cánh cao su

Van cổng ty chìm cánh cao su là một biến thể của van cổng ty chìm (Non- rising stems gate valve), hay còn được gọi là van cửa ty chìm cánh cao su, van chặn ty chìm, van xả nước…Với lối thiết kế đơn giản, đĩa van được trục nối từ tay quay vô lăng điều khiển cho di chuyển nâng lên – hạ xuống trong thân để đóng hoặc mở ra dòng chảy lưu chất trong đường ống.

Không giống như các van cổng ty chìm truyền thống, sản phẩm này có phần cánh van được bọc phủ lớp cao su EPDM toàn bề mặt tạo thành một lá chắn, ngăn cản các tác động tiêu cực từ môi trường chất lỏng ảnh hưởng tới phần gang đúc bên trong.

Vì thế, van cổng ty chìm cánh cao su có khả năng chống chịu oxi hóa tốt hơn, có thể sử dụng với các ứng dụng có tính ăn mòn như hóa chất nhẹ, kiềm, nước biển, nhưng phổ biến nhất vẫn là nước sạch và nước thải. Chưa hết, chức năng chính là bù biến dạng, đảm bảo độ kín chặt chẽ cho đĩa van, ngăn chặn rò rỉ qua van.

Hơn nữa, tổng thể van cổng ty chìm không hề thay đổi ngay cả khi được điều khiển mở hoàn toàn. Phần ty ẩn thân có ren xoắn khớp với các vòng ren của cánh van và chỉ có đĩa van chuyển động linh hoạt lên xuống ôm trọn các đường ren có nghĩa van đã được mở tối đa. Cấu trúc van tối giản tạo sự đơn giản, dễ sử dụng và phù hợp lắp đặt cho các vị trí có không gian hạn chế hoặc yêu cầu tính thẩm mỹ cao.

Có thể bạn đã biết: Ty van là gì? Ty van là cách gọi khác của trục van, ty van tiếng Anh là gì? Là Stem, bộ phận có hình trục tròn dài chủ yếu bằng thép không gỉ.

Công dụng của van cổng ty chìm cánh cao su

Thiết kế đĩa van cổng hình nêm và các mặt cổng song song được sử dụng chủ yếu cho các đường ống công nghiệp và nhiều lĩnh vực khác có kích thước từ Dn50 trở lên (tới DN2000). Đóng vai trò như một tấn lá chắn cho phép hoặc ngăn chặn dòng chảy của chất lỏng. Khả năng đóng sập cánh cổng nhanh chóng và dứt khoát đáng tin cậy, thường được sử dụng cho ngành công nghiệp dầu mỏ.

Trong một số trường hợp xảy ra các sự cố đột ngột hoặc cần ngắt dòng chảy để bảo dưỡng máy móc đường ống, van cổng ty chìm cánh cao su cung cấp khả năng đóng đường ống ngăn chặn sự cố lan rộng và ngăn chặn rò rỉ lưu chất gây lãng phí, ô nhiễm môi trường.

Có thể bạn cần mua: Van cổng Trung Quốc

Bảng kích thước van cổng ty chìm cánh cao su

Tìm hiểu cấu tạo và nguyên tắc hoạt động của van cổng ty chìm cánh cao su

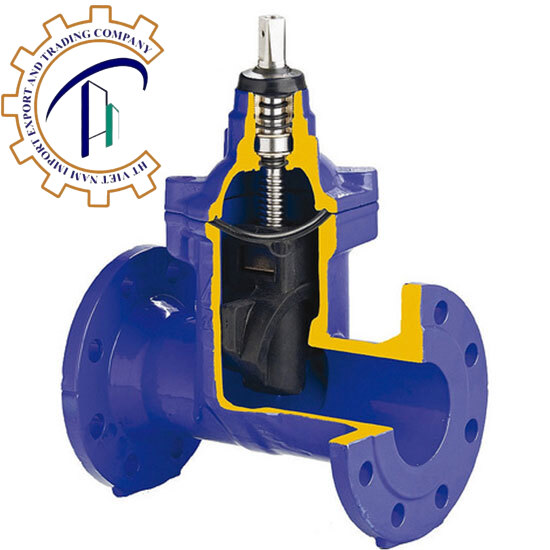

Cấu tạo của van cổng ty chìm cánh cao su

Đặc điểm cấu tạo của van cổng ty chìm cánh cao su được mô tả thông qua 5 bộ phận chính như sau:

Thân van: thường được làm từ các vật liệu hợp kim, kim loại như gang dẻo, thép không gỉ, thép WCB, đồng có độ cứng và khả năng chống áp suất lớn, chịu nhiệt độ cao. Hai đầu kết nối với ống dẫn ngoài thân van thiết kế dạng mặt bích.

Trục van: được làm bằng hợp kim thép không gỉ là chủ yếu, có độ cứng, bền chịu áp lực tốt và kháng hóa. Tiện ren xoắn phần tiếp xúc với cánh cổng, phần trơn kết nối với tay quay để dẫn động mô men xoắn cho cánh cổng chuyển động tịnh tiến theo ren định hướng.

Đĩa van: có thiết kế dạng nêm và tạo lỗ ren trùng với phần ty, cơ cấu hoạt động như một cánh cửa, được làm bằng gang bọc EPDM hoặc cao su. Chịu trách nhiệm chính trong việc đóng mở thân van.

Gioăng làm kín: là bộ phận đảm bảo cho thân van hoàn toàn kín đáo và ngăn chặn sự rò rỉ lưu chất, lắp đặt ở vị trí tiếp giáp thân với nắp van, giữa 2 mặt bích tại 2 đầu nối. Sản xuất từ PTFE, Viton, NBR,…có tính dẻo dai đàn hồi và chống ăn mòn tốt.

Tay quay truyền động: bộ phận được thiết kế để vận hành van trơn tru, cung cấp khả năng kiểm soát dễ dàng và chính xác khi đóng – mở van. Thường được làm từ gang và có thể sử dụng cờ lê để tạo mô men xoắn trong ứng dụng cụ thể.

Van cổng ty chìm cánh cao su hoạt động như thế nào?

Cũng như các dòng van chặn khác, van cổng ty chìm cánh cao su hoạt động dựa trên nguyên lý đóng và mở dòng chảy qua sự di chuyển lên – xuống của đĩa chặn.

Và để thay đổi vị trí đĩa van, người sử dụng cần tác động lực vào bộ điều khiển tay van, khi tay quay được vặn ngược chiều kim đồng hồ, đĩa van nhận lực mô men xoắn từ trục sẽ từ từ đi lên và lấp dần các ren xoắn, mở ra đường dẫn lưu chất. Nếu không thể vặn mở được nữa có nghĩa đĩa van đã chạm vị trí cao nhất, van được mở hoàn toàn và đĩa van không cản trở dòng chảy, lưu lượng đạt mức tối đa.

Ngược lại, khi chúng ta xoay vô lăng nhiều vòng theo chiều kim đồng hồ, phần đĩa van sẽ di chuyền đi xuống và tới lúc phần lưỡi van chạm đáy van đã được đóng lại và dòng chảy chất lỏng bị cắt đứt hoàn toàn. Phần lót cao su cho đĩa van giúp cho việc ma sát giữa thân với đĩa van giảm tối đa, ít bị mài mòn và không tạo tiếng động lớn. Đặc biệt là tạo kín khít khi đóng, ngăn chặn rò rỉ.

Ưu điểm và nhược điểm của van cổng ty chìm cánh cao su

Ưu thế của van cổng ty chìm cánh cao su

• Cấu tạo đơn giản, ít các bộ phận truyền động, dễ dàng lắp đặt và sử dụng
• Đĩa van được đệm lớp bảo vệ bằng cao su, có thể hoạt động trong môi trường chất lỏng có tính ăn mòn nhẹ
• Trục van được thân van bảo vệ, cách ly hoàn toàn với môi trường bên ngoài, không bị các yếu tố tiêu cực ảnh hưởng
• Có kết cấu chắc chắn, bền bỉ và tuổi thọ sử dụng lâu dài
• Kiểu kết nối mặt bích mang tới liên kết chắc chắn, kín khít, chống rò rỉ
• Chiếm ít không gian hơn so với van cổng ty nổi, phù hợp với những khu vực có không gian thẳng đứng hạn chế
• Van hoạt động trơn tru với mô men xoắn thấp, điều khiển đóng mở van dễ dàng và tốn ít công sức
• Cấu trúc van cổng ty chìm cánh cao su không thay đổi khi mở hoàn toàn do đó cực kì phù hợp cho các hệ thống chôn ngầm hoặc hạn chế không gian
• Dễ khóa hơn, đĩa van bọc cao su đàn hồi mang lại khả năng đóng kín chặt chẽ và hiệu suất bịt kín tuyệt vời, giảm thiểu nguy cơ rò rỉ
• Không hạn chế dòng chảy của chất lỏng khi cổng được mở hoàn toàn, nâng cao năng suất
• Đặc biệt áp suất không bị tổn thất khi đi qua van
• Giá thành tương đối phải chăng, rẻ hơn nhiều so với van cổng ty nổi – van cổng nâng

Hạn chế cần lưu ý trong van cổng ty chìm cánh cao su

• Do phần ty van ẩn giấu trong thân, do đó việc quan sát trạng thái làm việc từ khoảng cách xa là không thể.
• Trục van không được bôi trơn và phải tiếp xúc trực tiếp, liên tục thời gian dài với dòng chảy lưu chất trong đường ống, phải chịu các tác động: áp lực, tính ăn mòn do đó có thể bị oxi hóa – ăn mòn nhanh.
• Van cổng được thiết kế với chức năng cách ly dòng chảy trong đường ống và không hoạt động tốt với công dụng điều chỉnh dòng chảy, có thể gây biến dạng cho đĩa van
• Chỉ có thể làm việc tối đa nhiệt độ 80 độ C do cánh van làm bằng vật liệu cao su, do đó không phù hợp sử dụng trong những môi trường có nhiệt độ quá cao có thể gây hư hỏng cho đĩa van và rò rỉ
• Thường sản xuất các kích thước trên DN50 do đó không phù hợp với các đường ống phi < 2inch.
• Trong các ứng dụng có áp suất lớn, hoạt động có thể gây ra tiếng ồn lớn

>>>Tóm lại: Với việc sở hữu nhiều ưu điểm áp đảo những hạn chế, van cổng ty chìm cánh cao su là một van công nghiệp hàng đầu cung cấp hiệu suất và độ tin cậy cao. Thiết kế thân van không nâng cùng kết cấu bền vững, đặc tính bịt kín tuyệt vời khiến chúng trở thành giải pháp lý tưởng cho nhiều ứng dụng khác nhau.

Ứng dụng của van cổng ty chìm cánh cao su

Sản phẩm van cổng ty chìm cánh cao su được ứng dụng chủ yếu trong thi công đường ống dẫn nước, thiết kế lắp đặt cho các vị trí chôn ngầm, chìm dưới lòng đất. Cụ thể như sau:

• Cung cấp và phân phối nước đô thị, đường ống ngầm thoát nước
• Thi công hệ thống PCCC
• Ống dẫn nước sinh hoạt cho khu chung cư, nhà máy, khu công nghiệp
• Ống dẫn nước tưới tiêu, thủy lợi
• Sử dụng cho lĩnh vực thủy điện
• Đường ống dẫn dầu và khí đốt
• Hệ thống xử lý nước thải cho khu công nghiệp, khu dân cư
• Hệ thống sản xuất thực phẩm và dược phẩm, thức ăn chăn nuôi
• Các môi trường hóa chất nồng độ thấp

Hướng dẫn lắp đặt van cổng ty chìm cánh cao su

Van cổng ty chìm cánh cao su có gì khác so với van cổng ty nổi

Được thể hiện qua 3 phương diện chính đó là:

Sự khác biệt về ngoại hình: van cổng ty nổi có thân hình dài hơn và rõ ràng hơn. Do đó vẻ ngoài và trạng thái hoạt động dễ dàng nhận biết từ xa. Ngược lại, thanh xoắn của van cổng ty chìm đặt trong thân van vì thế đường viền đơn giản tạo tổng quan đẹp mắt hơn.

Sự khác biệt về hoạt động: van cổng ty chìm và van cổng ty nổi đều hoạt động bằng cách xoay tay van hoặc bộ truyền động, tuy nhiên với van cổng ty chìm cần được dẫn động bởi mô men xoắn quay để đạt được mức độ tối đa khi đóng hoặc mở van, yêu cầu người vận hành cần có kinh nghiệm cũng như kỹ năng nhất định để thực hiện chính xác.

Còn với van cổng ty nổi có thể quan sát trực quan và đơn giản, do đó không tốn nhiều thời gian và công sức.

Sự khác biệt ở cách sử dụng: thiết kế phần giá đỡ cho trục và tay van do đó hình dáng của van cổng ty nổi cao lớn hơn nhiều, phần trục sẽ trồi lên và vượt hẳn so với tay quay nên phù hợp với các ứng dụng trên mặt đất hoặc các vị trí thuận tiện cho việc điều khiển. Trong khi van ty chìm có kích cỡ tương ứng nhưng thân van không nâng, có thể lắp đặt vào các hệ thống ngầm, chôn sâu dưới đất, các giếng đường ống,…

Đơn vị phân phối van cổng ty chìm cánh cao su

Công ty TNHH TM & XNK HT Việt Nam chuyên nhập khẩu và phân phối tất cả các thiết bị, vật tư liên quan ngành nước, trong đó các dòng van cổng ty chìm cánh cao su được chúng tôi nhập khẩu chính hãng từ nhiều thương hiệu sản xuất van nổi tiếng trên toàn thế giới như Shinyi, Samwoo, JS, AUT, ARV,…

Cam kết với khách hàng khi mua van cổng ty chìm cánh cao su tại XNK HT như sau:

• Các sản phẩm được bán ra đạt mức chuẩn, có nhãn mác rõ ràng.
• Đầy đủ thông số và trọng lượng phù hợp cho mọi công trình, dự án
• Diện tích kho hàng rông lớn, hàng lưu trữ số lượng nhiều, giao hàng nhanh chóng và hỗ trợ vận chuyển tận chân công trình, kịp tiến độ thi công
• Chiết khấu cao đối với các khách hàng thân thiết hoặc số lượng lớn
• Xử lý đơn chuyên nghiệp, cung cấp đầy đủ hóa đơn, chứng từ CO – CQ, CNXX.
• Quý khách hàng khi mua hàng tại đều được quyền tới tận kho xem và kiểm tra kỹ lưỡng sản phẩm catalogue trước khi đặt cọc.

Vậy nếu như quý khách đang quan tâm hoặc có nhu cầu mua hàng, đừng ngần ngại mà hãy liên hệ theo số Hotline để được mua hàng với giá cực tốt ngày hôm nay. Đội ngũ nhân viên có nền tảng kiến thức chuyên sâu luôn sẵn sàng hỗ trợ giải đáp tất cả các thắc mắc về mặt hàng công ty giúp bạn có thể lựa chọn được sản phẩm phù hợp và tốt nhất.

Bảng báo giá van cổng ty chìm cánh cao su

Hình ảnh van cổng ty chìm cánh cao su sơn Epoxy Blue – PN16	Xuất xứ	Size (mm)	Đơn giá (VNĐ)
	Trung Quốc /China	DN50	383.500
		DN65	483.800
		DN80	519.000
		DN100	613.000
		DN125	1.026.000
		DN150	1.215.000
		DN200	1.923.400
