Van cổng Shinyi

Van cổng Shinyi là một sản phẩm có nguồn gốc xuất xứ từ Đài Loan, một đất nước công nghiệp phát triển nằm top đầu của Châu Á. Chính vì thế mà không chỉ van cổng hay các dòng sản phẩm đến từ quốc gia này đều được người tiêu dùng nhiều khu vực trên thế giới đánh giá cao và tin cậy sử dụng.

Và một trong những hãng sản xuất van cổng uy tín hàng đầu phải kể đến đó Shinyi, một ông lớn trong ngành van công nghiệp. Hiện nay, XNK HT tự hào được hợp tác phân phối rộng rãi toàn thị trường, nhập khẩu trực tiếp từ nhà máy sản xuất không thông qua trung gian bảo đảm có giá thành tốt nhất.

Thương hiệu Shinyi – hãng sản xuất uy tín hàng đầu Đài Loan

Hãng sản xuất van công nghiệp Shinyi được thành lập năm 2005 dưới sự hợp tác giữa Đài Loan và Việt Nam và có tên gọi là Công ty cổ phần Van Shinyi, nhà máy sản xuất và văn phòng được đặt tại khu công nghiệp Sông Mây có địa chỉ: Xã Bắc Sơn, Huyện Trảng Bom, Tỉnh Đồng Nai với số vốn ban đầu là 2 triệu USD.

Không ngừng phát triển và đổi mới, cho tới nay đã hơn 20 năm kinh nghiệm trong sản xuất, Shinyi đã cho ra mắt thị trường với hơn 1000 sản phẩm van nước công nghiệp đa dạng và các phụ kiện đi kèm để tạo dựng hệ thống hoàn chỉnh và tối ưu nhất.

Các sản phẩm của Shinyi bao gồm van cổng đều có giá thành nằm trong phân khúc giá tầm trung nhưng chất lượng đạt tiêu chuẩn quốc tế, hoàn toàn phù hợp với yêu cầu và mục đích sử dụng của đa số người tiêu dùng nhiều khu vực hiện nay, là một trong những lợi thế tạo dựng vị trí vững chắc trên thị trường nước ta.

Hình ảnh tham khảo của van cổng Shinyi

Để quý khách hàng có cái nhìn chân thực và đánh giá khách quan nhất về dòng van cổng Shinyi thì các chuyên viên kỹ thuật của XNK HT đã ghi lại những hình ảnh thực tế của chúng tại kho hàng và cung cấp đến bạn đọc như sau:

Giới thiệu chung về van cổng Shinyi

Van Shinyi của nước nào? Van cổng Shinyi hay Shinyi Gate valve là một dòng van công nghiệp được sản xuất bởi hãng van hàng đầu Đài Loan – Shinyi Valve. Có thiết kế phù hợp để kiểm soát áp suất và đóng ngắt dòng chảy chất lỏng trong đường ống.

Cấu tạo van cổng Shinyi tương tự van cổng thông thường, rất đơn giản với đĩa van có dạng hình nêm được tay van hỗ trợ điều khiển nâng lên hạ xuống cực đơn giản nhưng không tốn nhiều công sức nhờ bộ điều khiển có dạng vô lăng tròn có mô men xoắn thấp.

Van cổng Shinyi được sản xuất từ gang cầu CFD450 là chủ yếu, không chỉ có thể tiết kiệm đáng kể chi phí sản xuất cũng như đầu tư mà các đặc tính của vật liệu này cực kì phù hợp với nhiều môi trường chất lỏng của nước ta.

Không chỉ vậy với việc sơn phủ toàn bộ bề mặt sản phẩm bằng Epoxy xanh dày dặn nâng cấp độ bền bỉ, tính thẩm mỹ cao cũng như khả năng chống chịu oxi hóa – ăn mòn tốt hơn. Hiện nay van cổng Shinyi đang có sẵn số lượng lớn tại kho XNK HT với kích cỡ phổ biến từ DN50 đến DN1200 phù hợp cho các đường ống phi 2’’ ~ 48’’. Cam kết mẫu mã thịnh hành và giá thành tốt nhất.

Xem thêm: Van cổng Wonil – Hàn Quốc.

Cấu tạo và nguyên lý làm việc của van cổng Shinyi

Cấu tạo của van cổng Shinyi

Van cổng Shinyi cũng có cấu tạo tương tự như các dòng van cổng phổ biến khác, bao gồm các thành phần chi tiết như sau:

Thân van

Thân van là bộ phận có kích thước lớn nhất, là phần vỏ chứa đựng và bảo vệ tất cả các thành phần còn lại. Được sản xuất từ chất liệu gang FCD450 tạo cấu trúc chắc chắn, chống nứt vỡ và chịu áp lực cao, hoạt động bền bỉ và đa dạng nhiều môi trường.

Trục van

Trục van có thiết kế dạng thanh kim loại tròn kéo dài xuyên suốt thân van để có thể liên kết trung gian bộ điều khiển tới đĩa van để thực hiện chức năng truyền liên tục các chuyển động đóng mở hệ thống.

Trục van thường được sản xuất từ thép không gỉ để có thể đảm bảo được độ bền bỉ, chống chịu ma sát mài mòn lớn, tiếp xúc hiệu quả với các lưu chất trong thời gian dài.

Đĩa van

Còn có tên gọi là cửa van, cánh van bởi vì chúng có cơ cấu dịch chuyển trong thân như một cánh cổng. Có thiết kế dạng hình nêm bằng inox hoặc gang bọc cao su, chiều rộng thu hẹp theo thân và được kết nối chắc chắn với phần dưới của trục van.

Đĩa van là bộ phận sự quyết định đến việc đóng mở đường ống, tiếp nhận lực tác động từ bộ điều khiển thông qua trục. Do tiếp xúc trực tiếp với lưu chất trong thời gian dài, chịu áp lực lớn nên có thể bị mài mòn mạnh.

Tay quay điều khiển

Van cổng Shinyi sử dụng bộ điều khiển dạng tay quay là phổ biến nhất, được lắp đặt chắc chắn trên thân van và kết nối với phần đầu của trục, tiếp nhận lực tác động từ con người. Và cũng có chất liệu bằng gang sơn Epoxy bền bỉ. Hoặc cũng có thể thay thế bằng động cơ điện để phù hợp hơn với những hệ thống tự động hóa, đòi hỏi sự chính xác, nhanh chóng và tần suất hoạt động liên tục.

Gioăng làm kín

Hay còn được gọi là đệm kín, thường được sản xuất từ cao su tổng hợp hoặc nhựa dẻo, PTFE, NBR, viton là những vật liệu được tin tưởng có độ đàn hồi cao, khả năng chịu nhiệt độ cao và chống ăn mòn tốt. Lắp đặt vào giữa các bộ phận bên trong thân van để tạo độ kín và giảm ma sát tối đa cho đĩa van, góp phần chống rò rỉ lưu chất.

Nguyên lý làm việc của van cổng Shinyi

Cơ chế hoạt động của van cửa Shinyi khá đơn giản, phụ thuộc vào việc thay đổi vị trí của đĩa van. Bộ trục định hướng cố định cánh cổng bên trong van cổng, với các thiết kế ren xoắn phù hợp với nhiều dạng van cụ thể nhưng đều hỗ trợ đưa đĩa van di chuyển nâng lên – hạ xuống tương ứng với các chuyển động lực từ tay quay (hoặc bộ điều khiển điện).

Khi chúng ta quay tay van điều khiển, phần trục van sẽ truyền chuyển động động tới đĩa van van giúp bộ phận này có thể di chuyển lên hoặc xuống để tạo ra khoảng trống bên trong thân cho phép lưu chất được lưu thông hoặc kết hợp với thân van tạo thành một vách ngăn ngăn cản dòng chảy lưu chất, chống áp lực lớn bền bỉ.

Điều đặc biệt ở van cổng Shinyi là đặc tính dòng chảy không bị thay đổi, áp suất được bảo toàn khi đi qua van, chất lỏng được hỗ trợ lưu thông với lưu lượng lớn nhất, cho phép điều chỉnh tự do theo cả 2 chiều thuận nghịch.

Tại sao nên sử dụng van cổng Shinyi

Không phải ngẫu nhiên mà van cổng Shinyi lại được nhiều người tiêu dùng ưa chuộng và tin cậy lắp lắp đặt phổ biến cho nhiều hệ thống đường ống khác nhau. Dưới đây chúng tôi sẽ trình bày những ưu điểm ăn khách và lợi ích to lớn mà thiết bị này đem lại cho người dùng cũng như hệ thống đường ống:

• Thiết kế đơn giản, dễ dàng vận hành van mà không đòi hỏi trình độ.
• Cấu tạo đơn giản, dễ dàng lắp đặt cũng như tháo dỡ khỏi đường ống.
• Được sản xuất từ vật liệu cao cấp, cho phép ứng dụng vào nhiều môi trường chất lỏng
• Khả năng chịu nhiệt độ cao ổn định, có thể lên tới 120 độ C.
• Ít biến dạng, nứt vỡ, có thể chịu áp lực tác động từ lưu chất lên tới 16bar, tương đương 16kgf/cm2.
• Van cổng Shinyi sử dụng kiểu kết nối mặt bích tạo liên kết ống dẫn cực chắc chắn, có độ kín cao, chống rung lắc và rò rỉ qua van tốt hơn so với nối ren.
• Có thể lắp đặt van cổng Shinyi nhiều vị trí khác nhau trên đường ống, cho phép lắp theo chiều ngang hoặc thẳng thẳng đứng tùy theo yêu cầu và mục đích sử dụng.
• Van cổng Shinyi được sản xuất trên dây chuyền hiện đại, áp dụng các công nghệ tiên tiến nhất, đạt tiêu chuẩn quốc tế về chất lượng.
• Trước khi được đưa ra thị trường tới tay người tiêu dùng van cổng Shinyi phải trải qua quá trình kiểm định khắt khe, cung cấp đầy đủ các giấy tờ chứng nhận CO-CQ.
• Khả năng hoạt động bền bỉ, ít hư hỏng vặt, tuổi thọ sử dụng của van cổng Shinyi dài lâu.
• Van cổng Shinyi tại XNK HT được cam kết hàng chính hãng, giá thành tốt, bảo hành dài lâu cùng với nhiều chính sách khách hàng tốt nhất.

Những ứng dụng công nghiệp của dòng van cổng Shinyi

Với việc được sở hữu nhiều ưu điểm của chất liệu cấu tạo cùng với khả năng làm việc ưu việt và giá thành hợp lý thì hiện nay van cổng Shinyi đang được ứng dụng cực kì rộng rãi trong nhiều lĩnh vực, ngành nghề liên quan đến chất lỏng như:

• Hệ thống đường ống ống dẫn dầu, dẫn nguyên liệu trong quá trình khai thác mỏ
• Hệ thống đường ống hóa chất nồng độ thấp, sản xuất chất bảo vệ thực vật
• Lắp đặt rộng rãi trong các hệ thống PCCC, HVAC
• Kiểm soát lưu lượng trong các hệ thống dẫn xăng dầu, khí gas, dầu thô
• Các đường ống cung cấp nước sạch, dẫn nước ngầm, các hệ thống công trình xây dựng
• Lĩnh vực thủy điện, nhiệt điện, hệ thống điện năng ETC
• Ngành hàng hải, đường ống hệ thống các tàu vận tải đường biển

Các dòng van van cổng Shinyi XNK HT đang cung cấp

Van cổng Shinyi tay quay

Van cổng Shinyi tay quay sử dụng kiểu điều khiển tay quay đơn giản để vận hành van. Phương thức truyền động truyền thống này không chỉ giúp cho người sử dụng hoàn toàn có thể điều chỉnh một cách nhanh chóng và chính xác nhất mà lại không đòi hỏi trình độ chuyên môn cao, cực kì phù hợp cho những đường ống hệ thống không yêu cầu hoạt động thường xuyên và công suất không quá lớn.

Mặt khác, với thiết ké tay quay trợ lực, dễ dàng điều khiển các đường ống kích thước lớn mà không tốn nhiều công sức cùng với sự an toàn cao, giá thành rẻ phù hợp với nhiều hệ thống dân dụng đặc biệt là cung cấp nước, thoát nước hay xử lý nước,…

Van cổng Shinyi tín hiệu điện – WBSS

Van cổng Shinyi tín hiệu điện có model là RRSX (trong đó RR là dạng ty nổi, S là dạng là kiểu tín hiệu còn X là kiểu nối mặt bích), vẫn sử dụng cơ chế hoạt động bằng tay quay vô lăng thông thường nhưng được trang bị thêm bộ tín hiệu điện để có thể thông báo nhanh các trạng thái đóng mở về phòng điều khiển, tủ trung tâm.

Từ đó người dùng hoàn toàn có thể nắm bắt được tình trạng làm việc mà không cần tốn nhiều công sức đi tới trực tiếp vị trí lắp đặt giúp tiết kiệm được đáng kể thời gian.

Van cửa Shinyi điều khiển điện

Van cổng Shinyi điều khiển điện là một thiết bị thông minh có khả năng làm việc hoàn toàn tự động nhờ kết hợp hoàn hảo giữa van cổng Shinyi với bộ động cơ điện và sử dụng nguồn điện áp 24V, 220V hoặc 380V từ hệ thống.

Với việc sản xuất nhiều model bộ điều khiển, giúp phù hợp với nhiều hệ thống công nghiệp sản xuất, mô men xoắn lớn cùng chu trình phản hồi tín hiệu nhanh chóng chỉ mất từ 15-30 giúp đóng ngắt đường ống có áp suất lớn cực kì hiệu quả và chính xác nhất.

Qua đó, người vận hành có thể điều khiển mọi hoạt động đóng mở bên trong đường ống thông qua tủ điều khiển trung tâm PLC tại phòng điều hành hoặc qua các thiết bị kết nối khác. Giúp giảm đáng kể sự can thiệp của con người, giúp đảm bảo sự an toàn ở những khu vực không thể tiếp cận trực tiếp thường xuyên, tiết kiệm thời gian, công sức và cả chi phí nhân công.

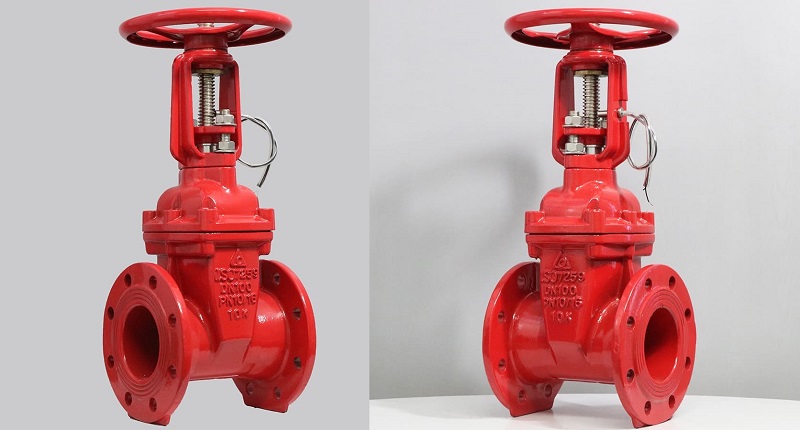

Van cổng Shinyi ty nổi

Van cổng Shinyi ty nổi có khả năng vận hành đóng mở đường ống cực nhanh chóng và chính xác. Với thiết kế ty van nổi rõ ra bên ngoài cho phép người sử dụng có thể trực tiếp quan sát cũng như nhận biết được trạng thái hoạt động của van bên trong đường ống dễ dàng nhất.

Mặt khác phần ty của van cổng Shinyi sẽ được tiện ren ở phần đầu trên, nơi tiếp xúc với tay quay điều khiển, ma sát và tạo mô men xoắn đưa trục van di chuyển tịnh tiến. Khi van mở hoàn toàn, ty van sẽ trồi cao vượt khỏi tay van, chiếm khá nhiều diện tích đường ống nên cần được chú ý và lựa chọn không gian lắp đặt phù hợp.

Tìm hiểu chi tiết: van cổng ty nổi.

Van cổng Shinyi ty chìm

Van cổng Shinyi ty chìm có thiết kế ty van khá đặc biệt, được ẩn sâu bên trong thân van và được bộ phận này bảo vệ an toàn, cách ly hoàn toàn các tác động tiêu cực bên ngoài. Phần trục van không tiện ren phần trên như dạng ty nổi mà đổi lại tiện ren xoắn ở phần kết nối với đĩa van cực linh động, khi mở cửa van ôm lấy trục lấp kín toàn bộ phần ren này.

Điều đặc biệt là dù có đóng hay mở hoàn toàn thì van cổng Shinyi ty chìm cũng không hề thay đổi kích cỡ, thiết kế hướng tới sự tối ưu không gian cao, phù hợp lắp đặt cho các ứng dụng chôn ngầm, chôn sâu dưới mặt đất hiệu quả như hệ thống ống nước ngầm.

Tuy vậy thì điểm hạn chế của dòng sản phẩm này chính là không thể quan sát được trạng thái làm việc của chúng bên trong đường ống.

Van cổng Shinyi ty chìm nắp chụp

Van cửa Shinyi ty chìm nắp chụp hoặc van cổng Shinyi ty chìm chôn ngầm là một dạng của van cổng và được thiết kế với ty van chìm nhưng lại đặc biệt hơn nữa là bộ điều khiển sẽ được tách rời, khi cần thiết điều khiển sẽ được liên kết thông qua vị trí trục được thụt sâu thiết kế dạng lục giác có nắp đậy bảo vệ khỏi bùn đất, nước mưa.

Bộ điều khiển tay quay vô lăng có kích cỡ tùy thuộc vào chiều sâu lắp đặt, van cổng Shinyi ty chìm nắp chụp được xem là dòng van chuyên dụng cho các hệ thống chôn ngầm dưới đất, có khả năng năng đóng ngắt dòng chảy áp suất lớn nhanh chóng.

Van cổng gang Shinyi

Van cửa Shinyi được đúc 100% từ gang, đặc tính cơ bản là độ cứng cơ học cao, bền bỉ chống áp lực và nhiệt độ tốt, ít nứt vỡ và chống biến dạng. Gang là một vật liệu được kiểm định an toàn với nước sạch, khả năng chịu hóa chất ăn mòn không cao nên được tin tưởng và ưa chuộng trong các hệ thống có tính thông dụng như cấp thoát nước, lò hơi, lò nung,…

Với việc sử dụng kiểu kết nối mặt bích 2 đầu cùng các gioăng cao su làm kín có thể liên kết cực nhanh chóng với nhiều dạng ống dẫn thông qua bulong và đai ốc có độ chắc chắn cao, chống rò rỉ lưu chất và đặc biệt là tính linh hoạt, có thể tháo dỡ nhiều lần mà không ảnh hưởng tới hệ thống.

Một số lưu ý khi lựa chọn van cổng Shinyi

Việc lựa chọn một dòng van phù hợp với hệ thống là bước quyết định quan trọng tới hiệu quả hoạt động, tuổi thọ sử dụng của chúng cũng như sự an toàn của hệ thống, bởi vì nếu như sản phẩm có chất lượng cao đến đâu nhưng nếu như không phù hợp và đáp ứng được các yêu cầu của hệ thống cũng như mục đích sử dụng thì cũng đều trở nên vô dụng và lãng phí thậm chí có thể hư hỏng.

Chính vì thế dưới đây các chuyên viên của XNK HT sẽ đưa ra một vài những lưu ý cho quá trình lựa chọn van cổng Shinyi mà người dùng cần phải nắm vững:

• Xác định môi chất lưu thông bên trong đường ống và môi trường xung quanh hệ thống để lựa chọn chất liệu van phù hợp.
• Nắm bắt được áp suất và nhiệt độ của hệ thống để có căn cứ lựa chọn van cửa có khả năng đáp ứng được yêu cầu hệ thống tốt nhất, đảm bảo sự an toàn lâu dài.
• Cần đo đạc chính xác kích thước ống dẫn sẽ lắp đặt để lựa chọn van có kích cỡ tương xứng, đảm bảo không lệch tâm, không rò rỉ lưu chất.
• Van cổng Shinyi sử dụng kiểu mặt bích để kết nối được sản xuất theo nhiều tiêu chuẩn quốc tế hoặc quốc gia nên cần phải nắm bắt được rõ ràng các tiêu chuẩn để lựa chọn cho phù hợp với yêu cầu hệ thống.
• Nên lựa chọn những đơn vị cung cấp uy tín để có thể sở hữu van cổng Shinyi chính hãng, có chất lượng cao và chế độ bảo hành tốt nhất.

Hướng dẫn lắp đặt van cổng Shinyi

Để có thể lắp đặt van cổng Shinyi đúng kỹ thuật người thi công cần tuân thủ và thực hiện theo quy trình hướng dẫn của nhà sản xuất hoặc cung cấp van như sau:

• Chắc chắn rằng đường ống lắp đặt đã ngắt kết nối, lưu chất và áp suất không còn.
• Xác định vị trí lắp đặt phù hợp, tránh xa các đường ống có sự rung lắc mạnh thường xuyên
• Đo cắt ống dẫn có khoảng cách dựa trên kích cỡ định danh sản phẩm.
• Tiến hành nối bích vào đường ống, cần lựa chọn mặt bích có tiêu chuẩn phù hợp và phải chèn gioăng đệm giữa 2 bích tại 2 đầu ống.
• Cân chỉnh cho van cổng Shinyi cân xứng nhất, đưa bộ điều khiển hướng thẳng lên trời hoặc nằm vuông góc với đường ống thẳng.
• Dùng các bulong và đai ốc siết lại bằng cờ lê một cách từ từ đến khi chắc chắn nhất, tránh quá lực gây khó khăn khi tháo dỡ.
• Liên tục kiểm tra phần đĩa van, xoay vận hành thử để chắc chắn chúng không bị kẹt hay trục trặc gì.
• Tiến hành test thử sau khi đã kiểm tra tất cả các bước lắp đặt đúng chuẩn kỹ thuật.

Địa điểm cung cấp van cổng Shinyi chính hãng, giá tốt tại Hà Nội

Nếu các bạn đang có nhu cầu sử dụng van cổng Shinyi nhưng còn phân vân chưa biết nên lựa chọn dòng loại nào và cách lắp đặt ra sao, giá thành bao nhiêu thì có thể liên hệ trực tiếp với chúng tôi để được đội ngũ nhân viên tư vấn có nhiều kinh nghiệm trong lĩnh vực hỗ trợ tận tình nhất.

Tự hào là đơn vị nhập khẩu và phân phối các dòng van cổng Shinyi uy tín hàng đầu tại thị trường Việt Nam, Công ty TNHH TM & XNK HT Việt Nam cam kết với quý khách hàng các sản phẩm có chất lượng cao nhất với giá thành ưu đãi hấp dẫn cùng nhiều chính sách tốt nhất hiện nay. Cam kết hàng hóa kiểm định nghiêm ngặt, đầy đủ tem nhãn nguồn gốc xuất xứ, cung cấp chứng nhận CO-CQ và báo giá trực tiếp miễn phí.

Ngoài van cổng Shinyi thì hiện nay XNK HT chúng tôi còn cung cấp nhiều dòng loại van khác đến từ thương hiệu cao cấp này như:

• Van 1 chiều Shinyi
• Van y lọc Shinyi
• Van cổng FM lá van bọc cao su Shinyi
• Van cổng tín hiệu Shinyi – RRSX
• Van bướm động cơ điện Shinyi – EOM
• Van cổng động cơ điện Shinyi
• Van bướm trục đối xứng (tay gạt) Shinyi – WBLS
• Van bi đồng tay gạt nối ren Shinyi – BALT
