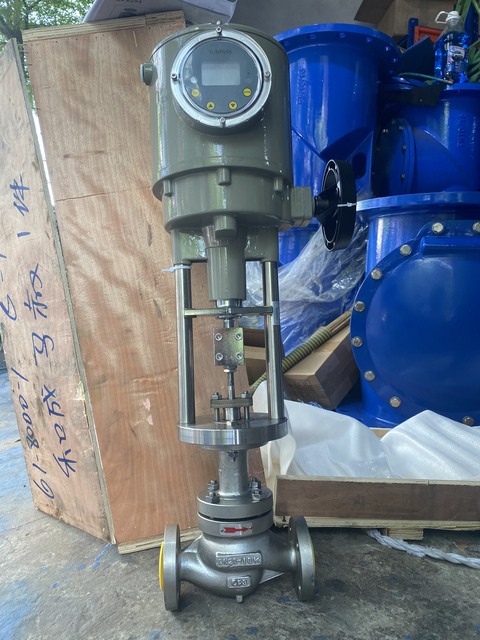

Van cầu hơi điều khiển điện

Van cầu hơi điều khiển điện là một thiết bị tự động hóa có khả năng điều tiết lưu lượng và tốc độ dòng chảy lưu chất tự động một cách chuyên nghiệp và đảm bảo tính chính xác cao. Cùng với thiết kế van ưu việt chữ ngã có độ bền cao, hoạt động liên tục và ổn định trong nhiều điều kiện khắc nghiệt có nhiệt độ và áp lực cao vô cùng hiệu quả.

Cùng XNK HT đi tìm hiểu toàn diện nhất về dòng sản phẩm thông minh này nhé.

Tổng quan về van cầu hơi điều khiển điện

Van cầu hơi điều khiển điện, van hơi nóng động cơ điện là dòng van chuyên dụng cho các hệ thống hơi, khí và cả chất lỏng. Sở hữu khả năng điều tiết lưu chất vô cùng tốt nhờ thiết kế thân van dạng chữ ngã đặc trưng của Globe valve cùng đĩa van đặt nằm ngang giảm tối đa sự ăn mòn đến từ lưu chất, kết hợp hoàn hảo với ghế van đóng đường ống có độ kín cao, chống rò rỉ.

Van cầu hơi điều khiển điện được điều khiển bằng bộ động cơ điện có sự nhanh chóng và chính xác cao, thay thế cho các kiểu vận hành bằng tay truyền thống tốn kém nhiều thời gian và công sức. Với việc điều khiển tự động và kết nối với hệ thống, vận hành giám sát hoàn toàn từ xa thông qua tín hiệu điện giúp con người có thể đồng bộ hóa, cùng lúc điều khiển nhiều thiết bị, tiết kiệm chi phí nhân công hiệu quả.

Trên thị trường hiện nay có rất nhiều loại van cầu hơi điều khiển điện với kích thước  đa dạng từ DN32 đến DN300 và chất liệu cấu tạo khác nhau như gang, inox, thép có thể đáp ứng mục đích sử dụng của người dùng và yêu cầu hệ thống tốt nhất.

Vì sao nên sử dụng van cầu hơi điều khiển bằng điện

Các ngành công nghiệp ngày càng phát triển đa dạng đồng nghĩa với việc nhu cầu sử dụng cũng đòi hỏi sự chính xác và nhanh chóng. Việc sử dụng van cầu hơi điều khiển bằng tay quay không thể đáp ứng tốt trong những ứng dụng này.

Nỗ lực nghiên cứu và cho ra đời van cầu hơi điều khiển điện đã giúp khắc phục những hạn chế của dòng van truyền thống tốt nhất, đem lại nhiều lợi ích to lớn không chỉ cho hệ thống mà cả người sử dụng nhưu:

• Tiết kiệm hiệu quả chi phí vận hành, sản xuất
• Tiết kiệm sức lao động, chi phí nhân công
• Quản lý, điều hành hệ thống đơn giản và hiệu quả hơn
• Hoạt động ổn định, an toàn, giảm thời gian chết đồng nghĩa với hiệu suất cao
• Đảm bảo sự an toàn cho hệ thống, ngăn ngừa các tình trạng quá áp cho các thiết bị lắp đặt sau van

Van cầu hơi điều khiển điện được ứng dụng ở đâu

Theo thống kê, hiện nay van cầu hơi điều khiển điện được ứng dụng khá phổ biến tại nhiều công trình, hệ thống để thực hiện vai trò điều tiết lưu lượng quan trọng. Chúng ta có thể dễ dàng bắt gặp dòng van này trong các khu công nghiệp sản xuất, nhiều lĩnh vực, ngành nghề khác nhau… Dưới đây là một số ứng dụng điển hình:

• Trong hệ thống đường ống cấp thoát nước, xử lý nước sạch, nước thải, dẫn truyền nguyên nhiên liệu tại các đường ống hệ thống công nghiệp…
• Lắp đặt cho hệ thống lò hơi, nồi hơi công nghiệp, khí đốt, gas, khí nén, hơi nóng…để kiểm soát lưu lương và áp suất ổn định
• Trong nhà máy sản xuất, chế biến thực phẩm, đồ uống, rượu bia, dược phẩm, mỹ phẩm…
• Trong môi trường hóa chất, xăng, dầu… có tính ăn mòn cao, nhiệt độ và áp suất lớn
• Các lĩnh vực khai thác dầu mỏ, khí đốt, hàng hải vận chuyển là lưu trữ khí tự nhiên

Cấu tạo và nguyên lý hoạt động của van cầu hơi điều khiển điện

Các thành phần cấu tạo van hơi điều khiển điện

Cấu tạo van cầu hơi điều khiển điện cơ bản thường được tạo nên bởi 6 bộ phận chính như sau:

Thân van

Body van được sản xuất từ nhiều vật liệu có độ cứng và bền cao như gang, thép và inox. Được đúc nguyên khối dạng chữ ngã cực dày dặn và chịu lực tốt, tạo đường dẫn truyền lưu chất kín đáo và thông minh để điều tiết theo 1 chiều và giảm áp tốt.

Mặt kết nối

Tùy theo kích thước van cầu hơi điều khiển điện mà phần kết nối sẽ được chế tác phù hợp, kiểu nối ren sản xuất theo tiêu chuẩn ren quốc tế và dạng lắp bích đạt tiêu chuẩn BS, DIN để kết nối tiện lợi, nhanh chóng, chính xác và cố định chắc chắn trên đường ống.

Trục van

Phần trục thẳng đứng sản xuất bằng thép không gỉ để đáp ứng tốt yêu cầu chịu lực, chống ăn mòn, gỉ séc khi tiếp xúc với lưu chất. Đây chính là bộ phận trung gian sẽ liên kết và truyền động lực từ bộ động cơ điện tới cho đĩa van để đóng mở đường ống theo lập trình.

Đĩa van

Thiết kế dạng hình nêm, được cố định với phần dưới của trục và nằm ngang song song với đường ống, tiếp xúc trực diện với lưu chất và quyết định sự đóng ngắt hoặc mở ra của dòng chảy chất lỏng, khí hoặc hơi. Bộ phận này sản xuất từ inox hoặc thép, gang bọc phủ bằng cao su để chống ăn mòn, mài mòn.

Gioăng đệm

Đặc thù ứng dụng vào những hệ thống có nhiệt độ cao nên gioăng đệm được sản xuất từ các chất liệu cao cấp và có khả năng chịu nhiệt tốt như PTFE hoặc EPDM. Đưa vào bên trong giữa các bộ phận để tạo độ kín và ngăn chặn sự rò rỉ qua van.

Bộ động cơ điện

Đây được xem là bộ phận đảm nhiệm chức năng quan trọng nhất, điều khiển mọi hoạt động diễn ra trong van hơi điều khiển điện theo sự lập trình ban đầu của model động cơ điện. Cấu tạo khá phức tạp và nhiều chi tiết linh kiện nhỏ như:

• Vỏ bảo vệ
• Mô tơ điện
• Trục động cơ
• Bánh răng
• Bảng mạch điện
• Công tắc hành trình
• Màn hình hiển thị
• Nút điều chỉnh

Bộ điều khiển điện sử dụng điện áp 24V, 220V hoặc 380V để hoạt động. Được phân chia thành nhiều dạng khác nhau như tuyến tính hoặc On-Off

Ngoài ra, để hoàn chỉnh van hơi điều khiển điện không thể thiếu phần thanh đỡ bộ điều khiển, đóng vai trò cố định chắc chắn thân van với động cơ điện. Cùng với đó là các bulong – đai ốc, ốc vặn nhỏ,…

Cơ chế hoạt động của van cầu hơi điều khiển điện

Van cầu hơi điều khiển điện cơ nguyên lý hoạt động khá đơn giản, được kết hợp với bộ động cơ điện thông minh có khả năng hoạt động tự động do đó hoàn toàn có thể điều hành gián tiếp từ phòng điều khiển thông qua tủ PLC thay vì tới trực tiếp vị trí lắp đặt van tại đường ống như các dòng van điều khiển truyền thống khác.

Khi kết nối điện theo model của bộ điều khiển cho van cầu hơi, bộ động cơ điện sẽ chuyển động điện áp thành động năng cung cấp lực mô men xoắn cho trục van cùng với đĩa van để bộ phận này có thể đóng mở đường ống theo dạng ON-OFF hoặc tuyến tính tùy theo thiết kế và lập trình.

Mỗi chu trình đóng mở của van cầu điều khiển điện diễn ra cực nhanh chóng, chỉ mất chưa đầy 20s để đĩa van có thể dịch chuyển từ vị trí đóng sang mở hoặc ngược lại. Kết thúc quá trình, điện áp sẽ được tự động ngắt bởi công tắc hành trình, vị trí đĩa van được giữ nguyên.

Việc trang bị bộ phận thông minh nhận biết trạng thái tự động giúp cho việc vận hành tiết kiệm năng lượng, giảm thấp nhất tình trạng om điện, chống chập cháy.

Điểm ấn tượng ở dòng van này là sự giải quyết nhanh gọn vấn đề giảm áp suất đường ống hiệu quả trước khi tới các thiết bị khác cần áp lực thấp hơn. Ngăn chặn các hiện tượng chảy ngược hoặc búa nước có thể gây ra ứng suất cơ học trên hệ thống. Đảm bảo sự an toàn, hiệu suất được ổn định và tăng cường tốt nhất.

Các dòng van cầu hơi điều khiển điện

Van cầu hơi điều khiển điện gang

Van cầu hơi gang điều khiển điện là dòng sản phẩm có độ bền cao, sản xuất từ chất liệu gang cầu hoặc gang dẻo có độ cứng ổn định, sở hữu gam màu xanh hoặc đen tùy thuộc vào lớp sơn Epoxy chống oxi hóa tạo tính thẩm mỹ tốt nhất cho ứng dụng lắp đặt.

Điểm mạnh ở sản phẩm này không chỉ có chất lượng tốt mà giá thành cũng cực kì phải chăng, là dòng van cầu hơi điều khiển bằng điện giá rẻ nhất, có kích thước đa dạng ứng dụng phù hợp cho nhiều hệ thống có nhiệt độ và áp suất không quá lớn. Và lưu ý tính ăn mòn của lưu chất vì gang khá khiêm tốn ở khả năng chống oxi hóa.

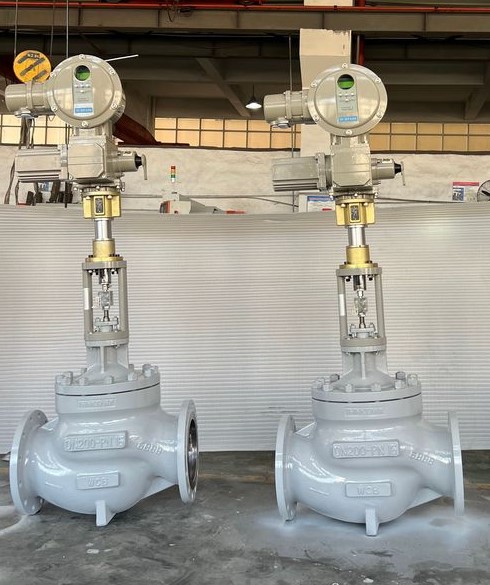

Van cầu hơi điều khiển điện thép

Thép WCB được biết đến là dòng vật liệu có khả năng chịu nhiệt độ cao bền bỉ và tốt nhất. Chưa hết, sở hữu độ cứng cơ học cao giúp chống chịu được áp lực tốt, ít biến dạng hay nứt vỡ. Vì thế, các hệ thống yêu cầu độ bền cao, có đặc thù nhiệt độ lớn, áp suất tối đa 25bar nên lựa chọn van cầu hơi điều khiển điện bằng thép để có thể hỗ trợ tốt nhất việc điều tiết lưu lượng, đóng mở đường ống chính xác theo yêu cầu.

Giá thành rẻ hơn inox nên có thể tiết kiệm được chi phí đầu tư khá tốt. Tuy nhiên, thép không được đánh giá cao ở khả năng chịu hóa chất, bề mặt được gia công nhẵn mịn và màu sắc trắng đẹp không thua kém inox nhưng có thể bị oxi hóa và mài mòn. Cần lưu ý hạn chế tiếp xúc với các lưu chất có tính ăn mòn cao như axit, kiềm, bazo, xăng, dầu,…

Van cầu hơi điều khiển điện inox

Van cầu hơi điều khiển điện sản xuất từ chất liệu inox có thể là inox 304 hoặc inox 316. Được xem là dòng van tốt và bền nhất, tuổi thọ cao và sở hữu nhiều khả năng vượt trội như chống áp suất cao, chịu nhiệt độ lớn đặc biệt là không bị ăn mòn hay oxi hóa khi tiếp xúc với hóa chất, axit, muối,…tính thẩm mỹ bền vững.

Giá thành đi đôi với chất lượng, mặc dù có giá thành cao nhưng sản phẩm vẫn luôn được người tiêu dùng tin tưởng và ưu tiên lựa chọn hàng đầu cho hệ thống của mình. Mặt khác, sự kết hợp hoàn hảo với bộ điều khiển điện cho phép van cầu hơi có thể thay thế con người hoạt động tự động ở nhiều ứng dụng, lĩnh vực công nghiệp để điều chỉnh lưu lượng và kiểm soát áp suất an toàn cho hệ thống đường ống.

Tìm hiểu chi tiết:  van cầu inox điều khiển điện

Các dòng van cầu điều khiển điện khác:

• Van cầu hơi điều khiển điện 2 ngã
• Van cầu điều khiển điện 3 ngã
• Van cầu điều khiển điện On-Off
• Van cầu điều khiển điện tuyến tính
• Van cầu hơi điều khiển điện lắp bích
• Van cầu hơi điều khiển điện nối ren

Van cầu hơi điều khiển điện có những điểm mạnh, hạn chế nào

Ưu, nhược điểm là những yếu tố quan trọng hàng đầu khi lựa chọn van cầu điều khiển điện phù hợp với hệ thống. Dưới đây là những đánh giá khách quan của các chuyên viên kỹ thuật về van của XNK HT như sau:

Ưu điểm của van cầu hơi điều khiển điện

• Là dòng van chuyên dụng cho hệ thống hơi nóng, khí nén, khí gas,…và cả chất lỏng có nhiệt độ cao
• Van cầu hơi được điều khiển bằng điện nên có khả năng hoạt động tự động do đó tiết kiệm được sức lao động và chi phí nhân công hiệu quả
• Kết nối với tủ PLC ở phòng điều hành và giao tiếp thông qua tín hiệu analog 4-20mA nên việc kiểm soát và điều hành gián tiếp cực kì nhanh chóng và chính xác, tiết kiệm thời gian.
• Sử dụng nguồn điện áp thông dụng, phù hợp với mạng lưới điện quốc gia và sự đa dạng cho phép ứng dụng với nhiều hệ thống công nghiệp, dân dụng khác nhau
• Bộ điều khiển điện được sản xuất theo công nghệ hiện đại, đáp ứng tiêu chuẩn IP67 có thể hoạt động trong nhiều điều kiện môi trường, có thể chống nước, kháng bụi.
• Van cầu hơi điều khiển điện được sản xuất nhiều kích cỡ khác nhau do đó có thể lắp đặt cho hầu hết các đường ống hệ thống lớn nhỏ hiện nay
• Chất liệu cấu tạo cũng rất đa dạng và cao cấp nhất, được nghiên cứu và lựa chọn kỹ càng, có thể ứng dụng hiệu quả cho môi trường từ thông dụng tới khác nghiệt nhất.
• Thiết kế van ưu việt, đóng ngắt có độ kín cao, được đánh giá là dòng van điều tiết tốt nhất hiện nay ở dạng điều khiển điện nói chung.
• Thích hợp lắp đặt tại những vị trí phức tạp hoặc địa hình nguy hiểm không thuận tiện điều khiển trực tiếp: dưới sâu hoặc trên cao, khuất tầm nhìn, xa trung tâm.
• Tuổi thọ van lâu dài, được kiểm định nghiêm ngặt về chất lượng, bảo hành dài hạn lên tới 12 tháng.

Hạn chế của van cầu hơi điều khiển bằng điện

• Giá thành của van hơi điều khiển điện thường cao hơn so với van cầu tay quay, các van khác có cùng kích thước.
• Áp lực và cả lưu lượng khi đi qua van cầu nói chung và van cầu hơi điều khiển điện nói riêng đều bị tổn thất đáng kể
• Kích thước van thường cồng kềnh, cần nhiều không gian lắp đặt
• Trọng lượng van khá nặng, cần phải sử dụng các thiết bị, dụng cụ chuyên dụng để hỗ trợ lắp đặt

Qua những phân tích ưu nhược điểm của van cầu hơi điểu khiển điện chúng ta có thể nhận thấy đây là một thiết bị có nhiều ưu điểm vượt trội, khả năng hoạt động hiệu quả giúp người dùng có thể giải quyết bài toán điều tiết và kiểm soát lưu lượng đường ống đảm bảo an toàn cho hệ thống. Tuy có một số nhược điểm nhưng có thể khắc phục nhanh chóng và không ảnh hưởng nhiều tới quá trình làm việc.

Một số lưu ý khi sử dụng van cầu hơi điều khiển điện

• Kiểm tra thường xuyên chất lượng lưu chất trong đường ống, không nên sử dụng chất lỏng, khí hoặc hơi có chứa nhiều tạp chất hoặc có mật độ cao, chất đông đặc hoặc tính dầu nhớt lớn
• Nếu lắp đặt và sử dụng van cầu hơi điều khiển điện ở ngoài trời cần phải che chắn kín đáo cho bộ động cơ điện, cách ly hoàn toàn nước mưa và ánh sáng mặt trời
• Cần phải cung cấp điện năng ổn định trong thời gian dài cho van cầu hơi điều khiển bằng điện(chỉ có thể lắp đặt ở những vị trí hoặc phạm vi điện áp phủ sóng)
• Cần phải đấu nối dây đất cho van cầu hơi điều khiển điện để đảm bảo an toàn hệ thống và tính mạng người thi công trong các trường hợp có sự cố về điện
• Cần tiến hành lắp đặt van cầu điều khiển điện theo hướng dẫn sử dụng của nhà sản xuất và đấu nối điện chính xác theo sơ đồ mạch điện
• Bảo dưỡng, bảo trì van theo quy định, sửa chữa, khắc phục lỗi hoặc thay mới ngay khi có trường hợp hư hỏng
