Van bướm Silo là gì

Van bướm silo là một dòng van công nghiệp khá đặc biệt, được lắp đặt vào hệ thống đường ống nhưng không phải lưu chất dạng lỏng, hơi, khí mà là dạng bột, bột giấy, xi măng, than đá nhuyễn,.. chính vì thế chúng còn được gọi với nhiều cái tên như van bướm xi măng, van bướm trạm trộn, van bướm bụi.

Bề ngoài mang thiết kế của van bướm thông thường, sử dụng gioăng làm kín EPDM tại vị trí tiếp nối giữa khung van với đĩa bướm tạo sự phù hợp với đặc thù công việc và mục đích sử dụng và tối ưu hóa nguyên vật liệu. Kết nối với ống dẫn bằng mặt bích hoặc hàn trực tiếp vào ống dẫn.

Van bướm silo được kiểu điều khiển rất đa dạng, có thể là tay gạt, tay quay dùng sức người, trực tiếp vận hành tại chỗ cực đơn giản hoặc thay thế sang dạng điều khiển điện, khí nén để đáp ứng được yêu cầu hoạt động nhanh chóng, chính xác được ưa chuộng và tin cậy trong các hệ thống lớn và tự động hóa.

Van bướm xi măng có kích cỡ phổ biến từ DN50 đến DN500, chất liệu cấu tạo thân van phải đáp ứng được áp suất lớn, hợp kim thép, inox hoặc nhôm là những ứng viên sáng giá. Cùng với đó đĩa bướm bằng composite hoặc thép không gỉ để giảm sự ăn mòn, tăng độ bền và quan trọng là phù hợp với môi trường dạng bột.

Xem thêm: van bướm inox JMV tay quay.

Cấu tạo của van bướm silo và nguyên lý hoạt động

Cấu tạo của van bướm silo

Một van bướm silo hoàn chỉnh được hình thành từ các bộ phận tương tự như van bướm thông thường như thân van, trục nối, gioăng, bộ điều khiển và đĩa van. Tuy nhiên hình dáng thiết kế sẽ được điều chỉnh, thay đổi một chút để phù hợp với đặc thù hệ thống.

• Bộ điều khiển: có nhiều dạng (tay quay, tay gạt, xy lanh khí nén hoặc motor điện) được lắp đặt trên đầu thân van để trực tiếp tiếp nhận các năng lượng từ bên ngoài chuyển đổi thành động năng phù hợp với hoạt động của van.
• Thân van: hay có thể gọi là vỏ van, là phần khung tròn được đúc nguyên khối từ nhiều chất liệu cao cấp như hợp kim thép không gỉ, nhôm,…để phù hợp với nhiều điều kiện làm việc khác nhau. Trên thân van là phần kết nối với ống dẫn, thiết kế các lỗ tròn được gia công chính xác kết hợp cùng bulong và đai ốc đi kèm.
• Trục nối: nằm bên trong thân và là bộ phận chuyển giao tín hiệu hoạt động từ bộ điều khiển của van bướm silo đến đĩa van bướm.
• Đĩa bướm: có chất liệu bằng composite bên ngoài được bọc phủ một lớp nhựa PTFE cao cấp phù hợp với môi trường dạng bột, thiết kế cực sắc bền và bề mặt trơn bóng để cắt ngang lưu chất.
• Gioăng làm kín: là phần được lắp đặt vào phần giữa thân van với đĩa bướm để tạo độ kín đáo nhất, ngăn chặn lưu chất bị rò rỉ qua van. Chất liệu sản xuất thường là EPDM chịu nhiệt độ tốt, có độ dẻo dai, chống mài mòn.

Nguyên lý hoạt động của van bướm silo

Van bướm silo hay tất cả các van bướm khác đều có nguyên lý hoạt động khá đơn giản bởi chúng có cấu tạo gồm ít bộ phận, truyền động nhanh và dựa vào dạng đóng mở ta có thể chia chúng thành 2 loại là cơ năng và điều khiển tự động.

Đối với dạng điều khiển thủ công bằng tay quay, tay gạt:

Bộ phận đĩa bướm là thành phần quyết định sự đóng mở lưu thông lưu chất được kết nối trực tiếp với bộ điều khiển thông qua trục van. Khi tay van nhận được một lực tác động từ con người thì đĩa van lập tức bị đổi hướng theo cùng chiều bộ điều khiển.

Tùy theo lực mạnh hay nhẹ mà đĩa van sẽ có góc mở lớn hoặc nhỏ, khi được mở hoàn toàn van bướm silo cho phép lưu chất được đi qua van với lưu lượng lớn nhất và áp suất không bị tổn thất. Tuy nhiên do thiết kế đĩa chìm vào dòng chảy nên vẫn một phần lưu lượng sẽ bị cản lại nhưng không đáng kể.

Đối với dạng điều khiển tự động hóa bằng điện, khí nén:

Van bướm silo ở dạng này phụ thuộc vào nguồn năng lượng được cấp từ hệ thống. Khi được tiếp nhận nguồn điện năng phù hợp (24V, 220V) hoặc khí nén (3-8bar) thì đĩa van ngay lập tức được xoay góc 0-90 để mở ra hoặc đóng ngắt lưu chất, đáp ứng được yêu cầu hoạt động nhanh, chính xác nhất.

Loại van bướm silo sử dụng bộ điều khiển hiện đại này hiện nay đang được người tiêu cùng cực kì ưa chuộng và có độ tin cậy, cao, sử dụng nhiều trong các ứng dụng sản xuất công nghiệp, giúp tối ưu hóa hệ thống và nâng cao hiệu suất.

Ưu – nhược điểm của van bướm silo và ứng dụng

Ưu điểm của van bướm silo

• Van bướm silo có cấu tạo khá đơn giản, dễ dàng sử dụng mà không đòi hỏi trình độ kỹ thuật  cao.
• Có thể tháo rời từng bộ phận để vệ sinh, sửa chữa và thay thế.
• Với thiết kế đa dạng, cực kì thịnh hành, phù hợp với nhu cầu thị trường.
• Sử dụng kiểu điều khiển tay quay, tay gạt thông dụng, cực kì đơn giản có độ chính xác cao.
• Có thể thay thế bằng bộ điều khiển hiện đại cực kì đơn giản, sử dụng nguồn năng lượng khí nén sạch sẽ hoặc điện áp 24V 220V phù hợp với mạng lưới điện của nước ta, tối ưu hóa hệ thống.
• Vừa có khả năng đóng mở cực nhanh chóng vừa có thể điều tiết lưu lượng cực chính xác, không dòng sản phẩm nào có thể thay thế được.
• Van bướm silo có thể lắp đặt được nhiều vị trí khác nhau trên hệ thống và nhiều hình dạng đường ống thẳng, nghiêng, chéo, có trọng lượng nhẹ dễ dàng trong việc vận chuyển và lắp đặt vào các vị trí trên cao.
• Với chất liệu cấu tạo van bướm silo cực kì cao cấp, có độ bền cao và chống chịu được oxi hóa, không dễ bị biến dạng, có thể ứng dụng trong nhiều môi trường khác nhau.
• Cánh bướm được sản xuất từ chất liệu chống oxi hóa, mài mòn, được gia công dẹt mỏng có độ sắc bền có thể cắt nhanh dòng chảy và dễ dàng đóng mở với các chất rắn.
• Được kết nối trực tiếp với tủ điều khiển hoặc các thiết bị thông minh có thể điều chỉnh, giám sát chặt chẽ từ khoảng cách xa, có thể sử dụng với các môi trường không phù hợp với sự có mặt thường xuyên của con người.
• Giá thành của van bướm silo so với van bướm điều khiển điện, điều khiển khí nén hoặc các butterfly valve thông thường thì rẻ hơn nhiều.
• Có độ an toàn, sạch sẽ, hoạt động không gây ô nhiễm môi trường.

Nhược điểm của van bướm silo

• Bị hạn chế kích thước, không sử dụng cho các đường kính ống dẫn dưới Dn100.
• Không có đa dạng kiểu kết nối bởi đặc thù tính chất công việc.
• Van bướm silo không phù hợp để sử dụng trong môi trường lưu chất dạng nước, chất lỏng, khí hoặc hơi. Có thể bị rò rỉ lưu chất ra bên ngoài gây ô nhiễm, nguy hiểm.
• Van bướm silo không sử dụng được cho môi trường nhiệt độ cao và áp lực lớn, tác động tiêu cực có thể làm hư hỏng van nhanh chóng.
• Bị hạn chế về kiểu lắp đặt, chỉ có hai dạng chính là lắp bích và kiểu hàn, với mối hàn thì không có sự linh hoạt cao nhưng đảm bảo được độ kín và chắc chắn.
• Không nên sử dụng van bướm silo cho môi trường dầu nóng, hơi nóng
• Nên cách ly van bướm silo với nguồn nước, tránh ngâm van dưới nước.
• Khi hoạt động van bướm silo gây ra tiếng ồn lớn.

Ứng dụng của van bướm silo

Van bướm silo là một thiết bị cơ khí – điện tử có chức năng vô cùng quan trọng trong môi trường chất bột, dạng hạt hoặc rắn như sỏi, đá,…có khả năng đóng mở và điều tiết cực kì tốt với hệ thống đặc thù này. Có thể kể tên một vài ứng dụng nổi bật mà van bướm silo được lắp đặt và sử dụng như:

• Van bướm silo được gắn vào các phễu chứa, bệ chứa hoặc các băng tải để đóng mở điều tiết trung chuyển các nguyên nhiên liệu tại các đường ống hệ thống sản xuất.
• Van bướm silo là dòng van chuyên dụng trong các nhà máy sản xuất thức ăn chăn nuôi
• Được sử dụng cho hệ thống xi măng, trạm trộn, các vật liệu trong công nghiệp xây dựng
• Ứng dụng trong hệ thống điều chế và sản xuất cà phê, gạo, hạt tiêu, hạt điều, đỗ
• Trong ngành công nghiệp khai thác và vận chuyển đá không thể thiếu vắng van bướm silo
• Van bướm silo cực kì phù hợp với các hệ thống bụi mịn
• Đóng góp vai trò chức năng không nhỏ trong hệ thống sản xuất mía đường
• Ngoài ra thì van bướm silo cũng là một phần trong hệ thống công nghiệp sản xuất vật liệu cơ khí, luyện kim như gang, thép, nhôm, sắt, inox, kẽm,…

Van bướm silo có gì khác so với các loại van bướm thông thường

Van bướm silo có xuất phát điểm từ van bướm, được chế tạo và sản xuất cho phù hợp với môi trường lưu chất đặc biệt hơn. Điểm giống nhau và khác nhau sẽ được trình bày đơn giản ở dưới đây để các bạn đọc có cái nhìn trực quan và dễ phân biệt nhất.

Điểm giống nhau:

• Cấu tạo tương tự bao gồm có thân, trục, đĩa van, bộ điều khiển tay quay-tay gạt-điện-khí nén, gioăng làm kín, phần kết nối.
• Đĩa van có thể xoay góc linh hoạt từ 0-90 độ và được sử dụng với chức năng là đóng ngắt dòng chảy và điều tiết lưu lượng

Điểm khác nhau:

• Phần cổ trục van bướm silo có phần khác biệt rõ rệt, phần kết nối sử dụng dạng hàn hoặc mặt bích không giống như van bướm thông thường là dạng wafer hoặc lug
• Đĩa bướm được làm từ chất liệu composite có độ bền và trơn trượt phù hợp với môi chất dạng hạt, bột, chất rắn.
• Van bướm thông thường không thể sử dụng với lưu chất dạng rắn, nhớt, bột vì có thể gây hư hỏng đĩa van và không đảm bảo được độ kín
• Van bướm silo không thể sử dụng cho lưu chất dạng nước, hơi, khí.

Phân loại van bướm silo hiện nay

Van bướm silo có đa dạng kiểu điều khiển

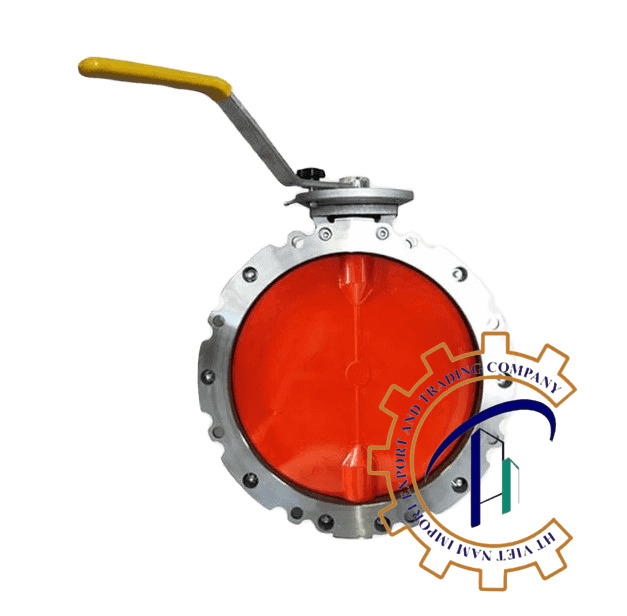

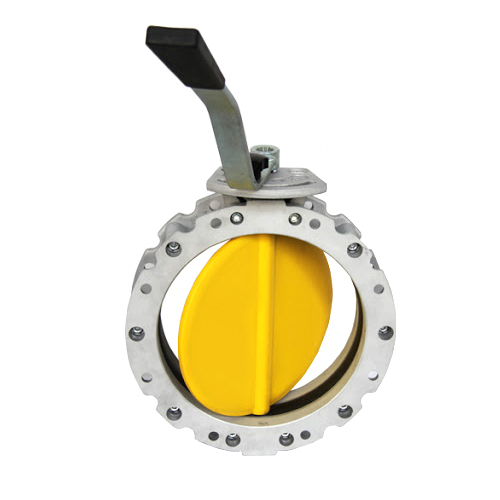

Van bướm silo tay gạt

Van bướm silo tay gạt là dạng van điều khiển thủ công có sự đơn giản nhưng cực kì chính xác. Yêu cầu người vận hành cần thực hiện điều khiển tại vị trí lắp đặt và tác động gạt cần sang bên trái hoặc bên phải tùy theo mục đích sử dụng.

Chính vì thế van bướm silo tay gạt thường được lắp đặt tại các vị trí an toàn, cần thuận tiện điều khiển và phù hợp với các đường ống có kích cỡ nhỏ hơn DN200, các kích thước lớn hơn yêu cầu nhiều công sức lao động và không đáp ứng được sự nhanh chóng, chính xác.

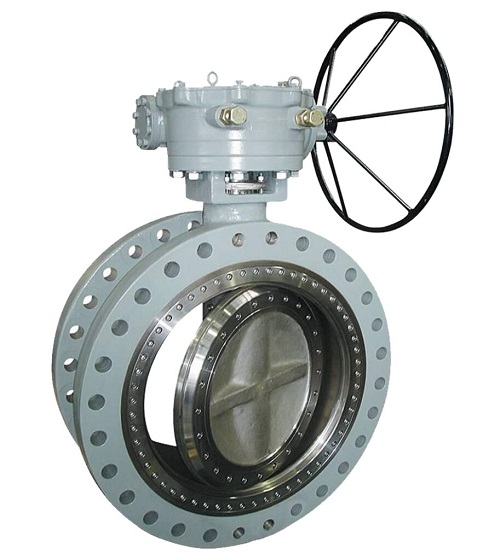

Van bướm silo tay quay

Van bướm silo tay quay cũng là dạng van cơ năng sử dụng sức người nhưng cho phép lắp đặt với các kích thước lớn hơn so với dạng gạt tay. Đó là bởi vì bộ điều khiển tay quay được kèm theo hộp số trợ lực, tạo moment xoắn thấp làm giảm đáng kể công sức khi vận hành.

Tuy nhiên thì với thiết kế này thì chu trình hoạt động của van lại có phần chậm hơn nhiều. Khi cần đóng mở hoặc điều tiết van bướm silo tay quay này thì chúng ta chỉ cần tác động lực vào bộ điều khiển theo hướng mũi tên chỉ dẫn tùy theo nhu cầu để đổi hướng đĩa van bên trong thân.

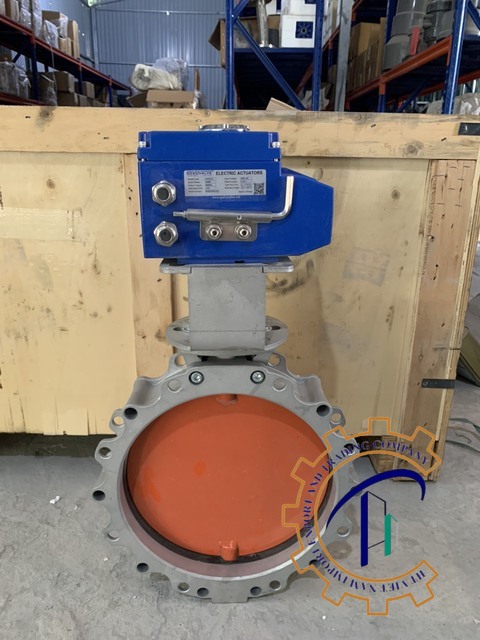

Van bướm silo điều khiển điện

Các dạng van bướm silo truyền thống không thể đáp ứng được yêu cầu hoạt động tần suất liên tục và cao trong các hệ thống tự động hóa. Van bướm silo điều khiển điện ra đời đã giải quyết được khó khăn này. Sử dụng nguồn điện áp phổ biến và phù hợp là 24V và 220V để hoạt động có sự tối ưu hóa cao năng lượng.

Không chỉ vậy van bướm silo điều khiển điện có ưu điểm vượt trội, đóng mở nhanh chóng và điều tiết lưu chất cực chính xác, cho phép con người có thể giám sát, quản lý từ xa, nắm bắt kịp thời các trục trặc và xử lý không gây ra các tổn thất lớn cho hệ thống. Được tin cậy và lắp đặt sử dụng vào các vị trí trên cao, khó tiếp cận, các hệ thống có chứa chất độc hại,…

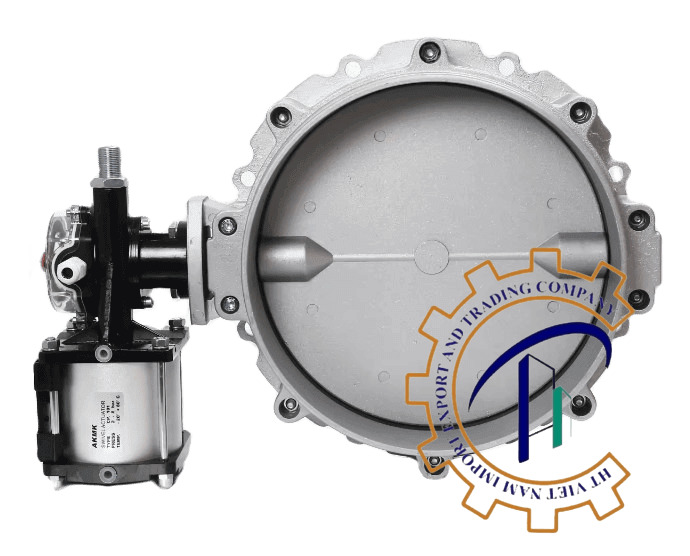

Van bướm silo điều khiển khí nén

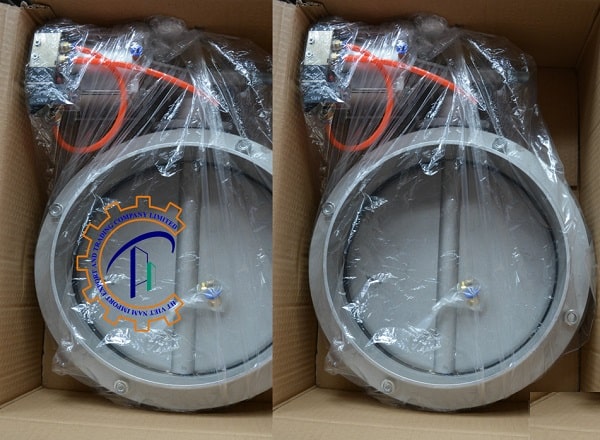

Van bướm silo điều khiển khí nén được xem là dòng thiết bị được sử dụng phổ biến nhất hiện nay. Với việc sử dụng xi lanh khí nén làm bộ điều khiển chính cho van có quá trình chuyển hóa khí nén thành động năng cực kì nhanh chóng, tác động chuyển hướng đĩa van khi chưa tới 2s.

Với áp suất khí nén chỉ từ 2-8bar, ưu điểm là sạch sẽ và an toàn, tiết kiệm năng lượng vì có thể tái sử dụng nhiều lần. Hiện nay van bướm silo đang có sẵn hàng tại kho Dn100-Dn400, nhập khẩu chính hãng từ Hàn Quốc, Đài Loan, có độ mạnh mẽ và bền bỉ được ứng dụng nhiều trong trạm trộn và hệ thống xi măng.

Chất liệu van bướm silo đa dạng

Van bướm silo nhôm

Van bướm silo hợp kim nhôm được xem là sản phẩm được sử dụng phổ biến nhất trên thị trường hiện nay. Với chất liệu kim loại cao cấp có trọng lượng nhẹ nhưng cực kì bền bỉ cùng tính chất chịu nhiệt ổn định và khó nứt vỡ khi có áp lực cao.

Van bướm silo nhôm có màu trắng đặc trưng khá thẩm mỹ, trên bề mặt có một lớp oxit bảo vệ chống oxi hóa nhưng vẫn cần chú ý khi lắp vào các môi trường có tính oxi hóa- ăn mòn để đảm bảo chất lượng làm việc được tốt nhất.

Van bướm silo inox

Van bướm silo inox với toàn thân được đúc từ chất liệu inox 304 có độ cứng, bền cực cao, có ưu điểm vượt trội hơn hẳn các chất liệu khác. Được tin cậy và sử dụng trong các môi trường làm việc có tính chất khắc nghiệt.

Đó là bởi vì van bướm silo bằng inox có khả năng kháng hóa chất, không bị ăn mòn hay oxi hóa khi tiếp xúc với các chất có tính axit, chịu nhiệt độ cao và áp suất cực lớn. Bề mặt có sự trơn bóng, đĩa bướm được làm từ composite chống bám dính lưu chất, đóng ngắt các chất rắn, bột cực kì hiệu quả.

Hướng dẫn lựa chọn và cách lắp đặt van bướm silo

Để có thể lựa chọn được van bướm silo đúng chuẩn và phù hợp với hệ thống của bạn, đáp ứng được các nhu cầu đặt ra thì các chuyên viên có nhiều năm kinh nghiệm xin được đưa tới cho quý khách hàng một số lưu ý như sau:

• Căn cứ vào môi trường làm việc bên trong đường ống và bên ngoài để lựa chọn chất liệu cấu tạo van phù hợp nhất.
• Căn cứ vào vị trí lắp đặt và yêu cầu hệ thống để lựa chọn dòng van bướm silo điều khiển thủ công hay tự động.
• Nắm vững được các thông số kỹ thuật của hệ thống để lựa chọn van có thông số làm việc tương ứng hoặc cao hơn để đáp ứng tốt nhất và đảm bảo chất lượng sản phẩm.
• Lựa chọn nhà cung cấp van uy tín chính hãng để được sở hữu các sản phẩm có chất lượng cao, được hưởng các dịch vụ tốt nhất từ nhà sản xuất.

Việc lắp đặt van bướm silo vào hệ thống có ý nghĩa quyết định đến chất lượng làm việc của van trong hệ thống. Chính vì thế cần phải tiến hành lắp đặt đúng chuẩn kỹ thuật và để làm được điều này thì người thi công cần nắm vững các lưu ý dưới đây cùng với việc tuân thủ hướng dẫn lắp đặt từ nhà sản xuất:

• Cần vệ sinh làm sạch hệ thống trước khi lắp đặt van bướm silo
• Chuẩn bị đầy đủ các dụng cần cần thiết cho việc lắp đặt như thước đo, kéo cắt, mặt bích phù hợp, bulong, ốc vít, cờ lê,…
• Kiểm tra các mặt kết nối của van bướm silo và ống dẫn sao cho các kích cỡ tương đồng với nhau
• Van bướm silo có thể lắp đặt theo nhiều hình dạng từ thẳng đứng, nằm ngang hay nghiêng chéo đều được nhưng cần căn cứ vào mục đích sử dụng và thuận tiện khi điều khiển.
• Đối với van bướm silo sử dụng bộ điều khiển tự động bằng điện hoặc khí nén thì cần đảm bảo rằng nguồn cung cấp năng lượng phải phù hợp, ổn định, không bị ngắt đột ngột.
• Nên trang bị độ và các thiết bị bảo hộ lao động an toàn trước khi lắp đặt và thực hiện bởi người có trình độ chuyên môn cao về sản phẩm.
