Van bi một chiều

Khi nhắc đến van một chiều thì chúng ta không thể nào không nhắc đến dạng van đặc sắc đang được sử dụng cực kì phổ biến trên thị trường hiện nay đó là van bi một chiều. Sở hữu khả năng tự hoạt động độc lập không cần sự can thiệp từ bên ngoài của con người. Kết hợp cùng các dòng van khác tạo nên một hệ thống dẫn truyền lưu chất hoàn chỉnh hoạt động ổn định và có hiệu suất làm việc cao.

Để hiểu rõ hơn về các đặc điểm cũng như khả năng làm việc ưu việt của dòng van 1 chiều dạng bi này các chuyên viên kỹ thuật HT Việt Nam xin đưa đến cho bạn đọc bài viết tổng hợp kiến thức dưới đây. Cùng bớt chút thời gian tham khảo cùng chúng tôi nhé.

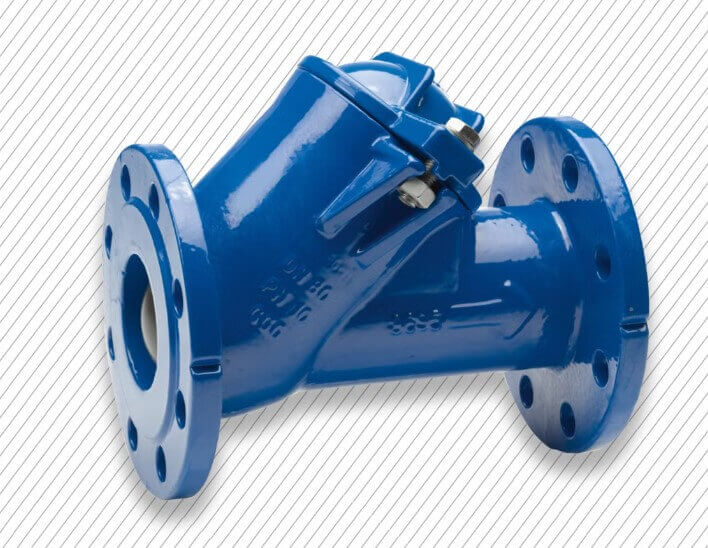

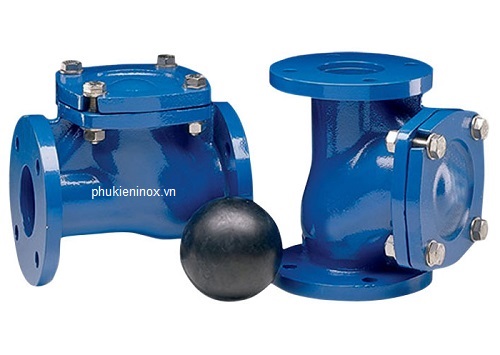

Giới thiệu về van bi một chiều

Van bi một chiều hay van một chiều dạng bi là sự kết hợp độc đáo giữa 2 dạng van đó là van bi và van một chiều, sử dụng đĩa van có dạng tròn được đục lỗ xuyên tâm và khuyết bộ điều khiển, độc lập hoạt động mà không cần đến sự điều hành từ người vận hành.

Van bi một chiều lắp đặt vào hệ thống chỉ cho phép lưu chất được đi qua van và lưu thông theo một hướng duy nhất cố định, không bao giờ được quay đầu ngược trở về làm xáo trộn ô nhiễm nguồn nước đầu nguồn.

Van 1 chiều kiểu bi lợi dụng áp lực mạnh từ dòng chảy lưu chất để nâng quả bi ra khỏi vị trí đóng, có thể đóng ngắt một cách nhanh chóng khi bị dừng dòng chảy đột ngột. Với điều này van có thể bảo vệ hiệu quả các thiết bị ở phía sau nó như thiết bị bơm, thiết bị đo lường, hệ thống bình chứa khỏi các tác động tiêu cực như búa nước, sốc áp nguy hiểm.

Cùng với đó là sự đa dạng trong chất liệu cấu tạo, được làm từ gang, inox và nhựa cao cấp có khả năng ứng dụng nhiều môi trường khác nhau. Và dải kích thước cực kì đa dạng trải dài từ DN15 đến Dn100,…có thể lắp đặt với nhiều kích cỡ đường ống hiện nay.

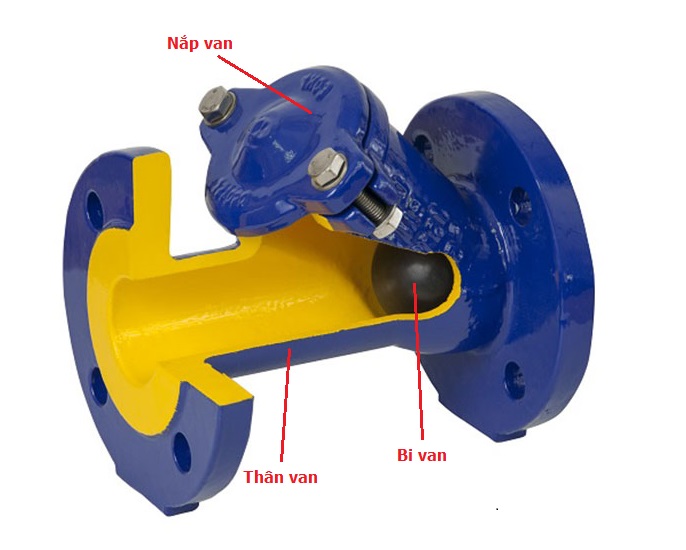

Đặc điểm cấu tạo của van bi một chiều

Van bi một chiều có phần giống với dạng van bi và được thiết kế để hoạt động tự động theo dòng van một chiều, là sự kết hợp thông minh và hoàn hảo của 3 bộ phận chính đó là thân van cơ, quả bi van và nắp đậy kín. Đặc điểm ch tiết về chất liệu cấu tạo cũng như chức năng của các thành phần này được thể hiện như sau:

Thân van: là phần bao quanh bên ngoài hay còn được gọi là vỏ van, có chất liệu đa dạng, với gang, thép, inox và nhựa tạo phần vỏ này có nhiều màu sắc mà đặc tính khác nhau phù hợp với nhiều môi trường. Bên trong được đục rỗng hoàn toàn chứa bi van và thiết kế dạng chữ Y tạo đường dẫn cho lưu chất chảy qua.

Bi van: bộ phận đĩa van được thiết kế có dạng quả cầu tròn tâm đặc hoàn toàn, có trọng lượng thường nhẹ để có thể nổi lên trên mặt các lưu chất, là bộ phận tiếp xúc trực tiếp với lưu chất và quyết định sự lưu thông của dòng chảy.

Nắp đậy: phần nắp đậy kín thân van được đặt ở phần đầu của thân tạo không gian làm việc kín đáo, nơi mà quả bi van sẽ nổi lên để mở ra dòng chảy. Có dạng mặt bích mù, sử dụng các bulong và đai ốc để kết nối vững chắc và thuận tiện khi tháo dỡ để vệ sinh, bảo trì khi cần thiết.

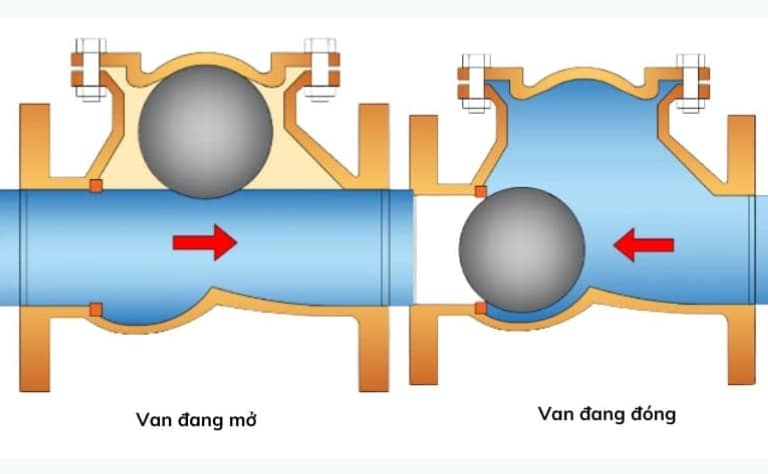

Phương thức hoạt động của van một chiều dạng bi

Van một chiều dạng bi nói riêng và các dạng van một chiều khác nói chung thì đều có một nguyên lý hoạt động tương tự gần giống nhau, đều tận dụng chính áp lực dòng chảy lưu chất trong đường ống để tác động vào đĩa van – bi van trong thân để làm bộ phận này dịch chuyển nhanh từ vị trí đóng sang mở. Thiết kế bên trong thân có hình dáng giống như chữ Y có sự đột phá ở việc tận dụng trọng lượng riêng để tự đóng và định hướng bóng di chuyển.

Quá trình mở van: Khi xuất hiện dòng chảy bên trong đường ống di chuyển tới vị trí lắp đặt van và có áp suất đủ mạnh để có thể nâng quả bi ra khỏi ghế van và di chuyển lên trên nắp van, nếu áp suất càng lớn thì bi van sẽ được giữ ở vị trí mở càng lâu.

Quá trình đóng van: khi dòng chảy bị ngắt đột ngột, quả bi van không bị tác động bởi áp lực nước sẽ nhanh chóng rơi xuống ghế van bằng chính trọng lượng của nó và có sự hỗ trợ không nhỏ của dòng chảy ngược xô lại đưa bi đóng chặt, ngăn không cho lưu chất có thể chảy qua.

Các loại van bi 1 chiều hiện nay

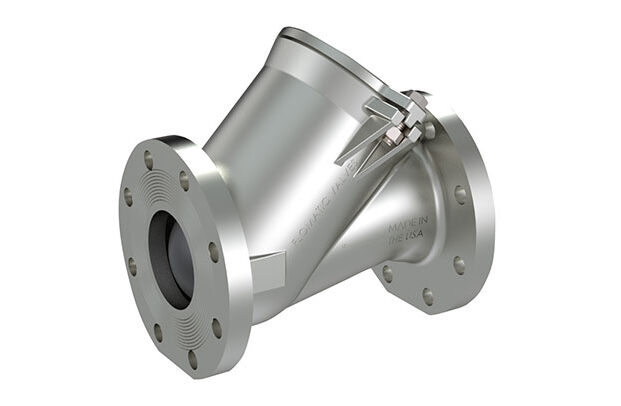

Van bi một chiều inox

Van bi 1 chiều inox là sản phẩm được sử dụng và lắp đặt nhiều nhất trên thị trường hiện nay của dạng van này. Toàn thân bằng inox tạo điều kiện cho van này khả năng làm việc cực kì đa dạng môi trường, kể cả có tính chất khắc nghiệt như nhiệt độ cao, áp suất lớn hay có tính ăn mòn mạnh như dung dịch axit loãng, nước muối, nước thải đã qua xử lý,…

Không chỉ vậy với màu sắc đẹp mắt trắng sáng tự nhiên của inox có độ thẩm mỹ cao, không bị phai hay rỉ sét khi làm việc trong môi trường có độ ẩm ướt cao, có tuổi thọ bền bỉ và không nứt vỡ khi va đập nhẹ, không độc hại, cực kì an toàn với con người. Có thể lắp đặt ngoài trời, tiếp xúc với các điều kiện tự nhiên như nắng mưa thất thường.

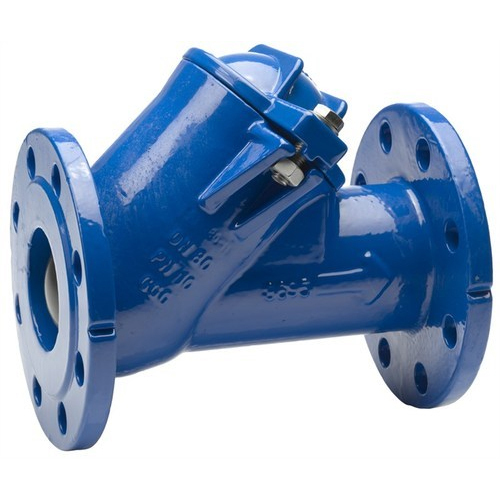

Van một chiều dạng bi bằng gang

Van bi một chiều bằng gang có chất liệu gang xám, gang cầu, gang dẻo có độ cứng cao, bền bỉ và chịu áp lực và nhiệt độ cao rất tốt. Với các ưu điểm vượt trội như vậy nhưng chúng lại có giá thành rất phù hợp khiến cho van bi 1 chiều bằng gang này được các chủ đầu tư công trình và dự án lớn nhỏ vô cùng ưa thích, có độ tin cậy cao và lựa chọn sử dụng phổ biến.

Không chỉ vậy, nhằm nâng cao khả năng làm việc có thể kéo dài tuổi thọ thì van một chiều dạng bi bằng gang đã sơn phủ toàn bộ bề mặt bên trong lẫn bên ngoài bằng một lớp sơn Epoxy dày dặn màu xanh, có độ bóng bẩy và không thấm nước, tạo độ thẩm mỹ và bảo vệ chúng ít bị ăn mòn bởi các chất lỏng có tính oxi hóa mạnh, nhưng vẫn cần đặc biệt chú ý khi lắp đặt, hạn chế tiếp xúc với muối, kiềm, bazo,…

Van bi một chiều thép đúc

Thép là một chất liệu được sử dụng trong công nghiệp cực kì phổ biến, với các đặc điểm cực kì phù hợp để chế tạo nên các dòng van công nghiệp, không thua kém so với inox. Van bi một chiều thép đúc có những ưu điểm nổi bật phải kể đến như là:

• Van một chiều dạng bi thép đúc có độ cứng cao, khó biến dạng bởi các tác động vật lý.
• Có thể chống chịu được nhiệt độ cực kì cao, có thể lên tới 300 độ C mà không bị biến đổi chất, cực kì an toàn với nước sạch.
• Có màu sắc trắng sáng không thua kém inox, tuy nhiên cần chú ý không nên tiếp xúc với các chất lỏng có tính ăn mòn mạnh có thể bị rỉ sét
• Van bi một chiều thép WCB có đa dạng kích thước và kết nối linh hoạt, cực chắn chắn bằng mặt bích, nối ren.

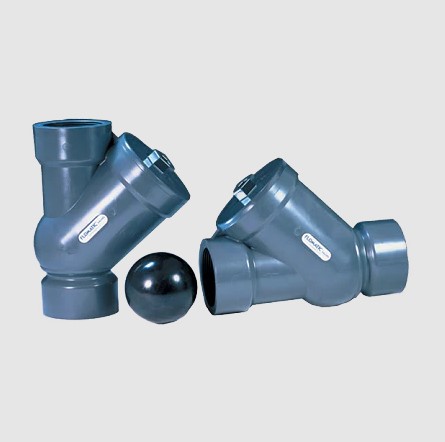

Van một chiều kiểu bi bằng nhựa

Với chất liệu nhựa đa dạng như UPVC, CPVC, PVC hay HDPE đều là dòng cao cấp được cải tiến có độ cứng nhất định, dẻo dai chịu áp suất khá tốt (dưới PN10) đặc biệt được yêu thích bởi có trọng lượng nhẹ, dễ vẫn chuyển, có độ bền màu và tuổi thọ cao, cực kì an toàn với nước sạch, chất lỏng có nhiệt độ thấp.

Ấn tượng nổi bật phải kể đến khả năng chống oxi hóa, kháng hóa chất rất tốt, tốt hơn nhiều so với các chất liệu kim loại như inox nên thường được sử dụng trong chất lỏng có tính ăn mòn cao, hóa chất, xăng dầu,…Tuy nhiên khả năng chống chịu nhiệt độ kém, dễ bị biến dạng nếu như bị tác động vật lý mạnh.

Van một chiều dạng bi dùng cho chất lỏng

Van 1 chiều dạng bi dùng cho chất lỏng có khả năng hoạt động hoàn toàn độc lập, không cần sự can thiệp từ con người để đóng hoặc mở lưu chất trong đường ống, chất lỏng có thể là nước đa dạng, dung dịch muối, kiềm, hóa chất,…

Van bi một chiều dùng cho chất lỏng chỉ cho phép dòng chảy được lưu thông theo một chiều nhất định, ngăn không cho chảy ngược trở về đầu nguồn tác động tiêu cực đến các thiết bị, sản phẩm.

Van 1 chiều dạng bi dùng cho hệ hơi, khí

Hệ thống hơi, khí yêu cầu cần có độ kín đáo để có áp suất lưu chất đảm bảo nhất. Van bi 1 chiều dùng cho hệ hơi, khí này có bi van được làm từ chất liệu rất nhẹ, có thể nâng lên hạ xuống đóng kín hiệu quả mà không có tình trạng rò rỉ lưu chất qua van.

Van bi một chiều dùng cho hệ hơi, khí cũng được làm từ nhiều chất liệu thân van khác nhau, có độ cứng, bền và đáp ứng được nhiều điều kiện hoạt động phức tạp.

Tìm hiểu ưu – nhược điểm của van bi 1 chiều

Bất kể một dòng sản phẩm nào cũng đều có những ưu điểm và nhược điểm, điều này là không thể tránh khỏi và van bi một chiều cũng vậy. Cùng tham khảo để phát huy các điểm mạnh và lưu ý các hạn chế để quá trình hoạt động diễn qua ổn định, đạt hiệu suất cao nhất.

Ưu điểm nổi bật của van bi một chiều

• Van bi 1 chiều có khả năng tự động hoạt động mà không cần đến sự can thiệp từ con người bên ngoài.
• Van bi một chiều có khả năng tự làm sạch, không yêu cầu cần phải vệ sinh bảo dưỡng nhiều lần.
• Không những thế với cấu tạo cực kì đơn giản và ít bộ phận thì việc bảo dưỡng bảo trì diễn ra cực đơn giản, không tốn nhiều thời gian cũng như công sức.
• Van bi 1 chiều được sản xuất từ nhiều chất liệu cao cấp có độ cứng, bền, chống oxi hóa và không thấm nước.
• Bóng van được làm từ nhiều chất liệu nhưng đặc biệt Polyurethane có khả năng chống chịu mài mòn, tuổi thọ làm việc lâu dài
• Trọng lượng quả bóng đa dạng phù hợp với từng loại lưu chất và yêu cầu làm việc khác nhau.
• Dải kích cỡ van bi một chiều kéo dài từ DN15 đến DN100 có thể lắp đặt với nhiều kích thước đường ống từ bé đến lớn.
• Thời gian đóng mở nhanh chóng, đáp ứng được yêu cầu đóng ngắt nhanh.
• Có thể lắp đặt được nhiều vị trí khác nhau trên đường ống từ trên cao, dưới thấp, chôn ngầm hay các khu vực có địa hình nguy hiểm, không gian chật hẹp.
• Tuổi thọ làm việc dài lâu, ít xảy ra các trục trặc khi vận hành như các dòng van điều khiển tự động bằng động cơ điện hay khí nén.
• Giá thành van bi một chiều khá phù hợp, dễ tiếp cận trên thị trường.

Hạn chế của van một chiều dạng bi

• Quả bóng của van bi một chiều có thể bị mắc kẹt vào ghế van và gián đoạn khả năng đóng ngắt dòng chảy (thường xảy ra với các bóng bằng kim loại).
• Khi có áp suất lưu chất lớn thì van một chiều dạng bi thường tạo ra các tiếng ồn và rung lắc cho hệ thống.
• Không thể nhận biết được trạng thái chính xác của van 1 chiều dạng bi.
• Van bi một chiều không phù hợp để lắp đặt vào các hệ thống yêu cầu điều tiết lưu lượng.
• Lưu lượng, tốc độ của lưu chất bị tổn thất khi di chuyển qua van.

Ứng dụng thực tế của van bi một chiều

Van bi một chiều thực sự là một dòng van có khả năng ứng dụng linh hoạt trên đường ống, được sử dụng để điều chỉnh dòng chảy theo hướng mong muốn và đóng ngắt nhanh dòng chảy đảm bảo an toàn và ổn định cho các thiết bị phía sau khỏi tình trạng sốc áp, búa nước nguy hiểm. Có thể kể ra một vài ví dụ điển hình lắp đặt dòng van bi 1 chiều này trên thị trường hiện nay như:

• Van bi một chiều có mặt hầu hết tại các đường ống dẫn truyền chất lỏng như nước, hóa chất, xăng dầu của nhiều ngành công nghiệp sản xuất.
• Van bi 1 chiều được lắp đặt vào các đường ống cấp thoát nước, xử lý nước, xả thải nước sinh hoạt, nước sản xuất của các khu công nghiệp, khu dân sinh,…
• Van một chiều dạng bi được lắp đặt vào các đường ống để giữ kín chân không, ngăn chặn siphoning (tình trạng hút ngược).
• Van 1 chiều dạng bi được lắp đặt vào các vị trí chiến lược hoặc cửa ngõ để bảo vệ các thiết bị ở hạ lưu thoát khỏi tình trạng bị tác động tiêu cực từ các dòng chảy ngược.

Khi lắp đặt van bi 1 chiều cần lưu ý

• Khi lắp đặt cần lưu ý hướng chảy của lưu chất trong đường ống, lắp đặt van bi một chiều theo đúng chiều mũi tên chỉ hướng trên thân trùng với hướng lưu chất.
• Không nên sử dụng van bi một chiều với các lưu chất có chứa nhiều tạp chất, cặn bẩn, mật độ chất cao như đặc nhớt.
• Nên lắp đặt van bi một chiều vào đường ống nằm ngang để đảm bảo được hiệu quả, hiệu suất làm việc tốt nhất.
• Cần thường xuyên kiểm tra và bảo dưỡng, bảo trì van bi 1 chiều định kì theo khuyến nghị của nhà sản xuất van để đảm bảo chất lượng và tuổi thọ sản phẩm.

XNK HT – Tổng kho van bi một chiều chính hãng

Hân hạnh giới thiệu đến cho các bạn đọc một địa chỉ uy tín hàng đầu tại Hà Nội – công ty TNH TM & XNK HT Việt Nam. Chúng tôi tự hào là đơn vị nhập khẩu và phân phối các thiết bị, vật tư ngành nước chất lượng cao, giá thành tốt nhất thị trường hiện nay.

Liên kết với các thương hiệu nổi tiếng trên khắp thế giới chúng tôi hoạt động với phương châm ”chất lượng tốt tạo nên thương hiệu mạnh” XNK HT cam kết mang đến cho quý khách hàng sự trải nghiệm sản phẩm tốt nhất, chế độ hậu mãi tốt nhất.

Van bi một chiều được XNK HT luôn nhập trữ sẵn nhiều tại kho có nhiều chất liệu, kiểu dáng thiết kế đa dạng, thịnh hành nhất và đầy đủ size có thể đáp ứng được tất cả các yêu cầu của người tiêu dùng, ngay cả người khó tính nhất. Liên hệ ngay hôm nay để được tư vấn và hỗ trợ giá tốt nhất.

Van bi một chiều có gì khác so với van bi

Van một chiều kiểu bi khuyết bộ phận điều khiển, bi van là một quả cầu tâm đặc hoàn toàn, rãnh bên trong thân có dạng chữ Y và ngăn cách bởi vách ngăn tạo hướng di chuyển cho dòng chảy lưu chất theo một chiều nhất định, ngăn chặn dòng chảy ngược.

Van bi là kết quả của sự kết hợp hoàn hảo giữa thân van và bộ điều khiển, bi cũng có dạng quả cầu nhưng tâm lại được đục xuyên tâm theo nhiều hình dáng khác nhau. Cần được tác dụng lực từ người vận hành hoặc cấp nguồn điện, khí nén vào bộ điều khiển để sản sinh động năng phù hợp cho bi van đóng – mở.

Và là dạng van 2 chiều nên cho phép lưu chất có thể di chuyển theo chiều thuận-nghịch, không cần chú ý hướng chảy lưu chất khi lắp đặt vào đường ống.
