Van bi 2 ngã

Van bi 2 ngã là một dòng van không còn xa lạ với người tiêu dùng hiện nay. Chúng được lắp đặt và sử dụng hầu hết trong các đường ống dân dụng và công nghiệp sản xuất. Với khả năng đóng mở và điều tiết lưu chất có độ kín cao, tiết kiệm bảo vệ nước hiệu quả cùng nhiều lợi ích khác cho hệ thống và người sử dụng.

Cùng tìm hiểu chi tiết nhất về dòng sản phẩm thông dụng nhưng ưu việt trong bài viết dưới đây nhé.

Tổng quát về van bi 2 ngã

Van bi 2 ngã hay còn gọi là van bi 2 cửa, van bi 2 chiều với thiết kế đĩa van độc đáo khác với các dòng van công nghiệp, có dạng bi tròn được đục lỗ xuyên tâm có khả năng đóng mở nhanh chóng, có độ kín cao và điều tiết lưu lượng chất lỏng, khí, hơi hiệu quả cao.

2 ngã là gì? Tại sao lại gọi là van bi 2 ngã? Là dòng van bi lưu thông lưu chất chỉ với 2 chiều với 1 đầu vào và 1 đầu ra. Với cấu trúc đơn giản, thân van là một ống trụ tròn thẳng với 2 tiết diện ống đồng tâm, cho phép lưu chất được lưu thông tự do theo 2 chiều thuận nghịch. Đây cũng chính là điểm tạo khác biệt với dòng van bi 3 ngã.

Mặt khác van bi 2 ngã được sản xuất từ nhiều chất liệu cấu tạo như inox, gang, thép và nhựa có khả năng ứng dụng vào nhiều môi trường chất lỏng, khí và hơi. Có độ cứng cơ học chịu áp lực tốt, đặc biệt độ bền, có tuổi thọ sử dụng dài lâu.

Van bi 2 ngã được điều khiển khá đơn giản, sử dụng tay gạt thông dụng vận hành bằng sức người có độ chính xác và nhanh chóng. Đặc biệt được phát triển và thay thế với bộ điều khiển điện hoặc khí nén để đáp ứng được nhiều yêu cầu và mục đích sử dụng đa dạng hiện nay.

Có thể bạn cần tìm: van bi 3 ngã.

Cấu tạo chung và nguyên lý hoạt động của van bi 2 ngã

Vai trò, đặc điểm các bộ phận cấu tạo van bi 2 ngã

Thân van

Thân van bi là nơi chứa đựng toàn bộ các chi tiết còn lại, tạo không gian lưu thông lưu chất và liên kết với đường ống thông qua mặt kết nối được đúc liền dạng ren, mặt bích, rắc co hoặc hàn kín.

Với 1 đầu vào và 1 đầu ra lưu chất tạo thành 1 đường thẳng và ngăn cách bởi bi van. Trên thân van được in nổi các thông số kỹ thuật cơ bản như: chất liệu van, kích cỡ, áp suất, thương hiệu sản xuất,…

Trục van

Là một thanh trục bằng kim loại, thường sử dụng thép không gỉ để kết nối chắc chắn cho bộ điều khiển với bi van, truyền động lực momen xoắn liên tục.

Bi van

Đĩa van có dạng quả bi tròn nên được gọi là bi van, đặt vào chính giữa thân van, có chức năng quan trọng quyết định sự đóng mở đường ống. Bằng việc tiếp nhận các truyền động từ bộ điều khiển thông qua trục van. Do tiếp xúc trực tiếp với lưu chất, phải chống chịu nhiệt độ, áp suất của dòng chảy này tác dụng lên nên bi van 2 ngã được làm từ inox hoặc nhựa chịu nhiệt cao cấp có độ cứng, bền bỉ.

Gioăng kín

Là thành phần được đặt vào bên trong van bi 2 chiều để tạo độ kín giữa các chi tiết, ngăn chặn rò rỉ qua van. Được sản xuất từ chất liệu PTFE hoặc EPDM, VITON có khả năng chống chịu oxi hóa, mài mòn và nhiệt độ cao.

Bộ truyền động

Van bi 2 ngã được kết hợp với nhiều bộ truyền động đa dạng như tay gạt, động cơ điện, bộ điều khiển khí nén, với mỗi phương thức điều khiển sẽ có những ưu nhược điểm riêng, nhưng đều có chung chức năng là chuyển đổi năng lượng để cung cấp cho hoạt động của van.

Nguyên lý hoạt động của van bi 2 chiều

Về cơ bản thì van bi 2 ngã có phương thức hoạt động không có gì khác so với các dòng ball valve thông thường.

Có thể tìm hiểu nguyên lý hoạt động của van bi 2 chiều chi tiết nhất tại đây

Các dòng van bi 2 ngã hiện nay

Van bi 2 ngã nối ren

Van bi 2 ngã nối lắp ren được thiết kế với dạng tiện ren trong hoặc ren ngoài, các đường ren sản xuất đạt tiêu chuẩn NPT, NP, BSP.

Các đường ren của van bi 2 ngã này sẽ được vặn siết nhanh chóng với các đường ren của ống dẫn, chắc chắn và chống rò rỉ tốt hơn khi được chèn thêm băng tan. Có thể chịu mức áp suất tốt nhất từ PN16 trở xuống, cực kì phù hợp với những đường ống có kích cỡ nhỏ từ từ DN8-DN100.

Van bi 2 chiều mặt bích

Van bi 2 ngã mặt bích là dòng van sử dụng mặt kết nối có dạng 2 mặt bích, được đúc liền với thân van bi có độ chắc chắn và kín khít cao, chịu áp lực rung lắc cực kì hiệu quả.

Với van bi 2 chiều mặt bích thì chúng sẽ thường được tin cậy lắp đặt vào những đường ống lớn, thường từ DN50 trở lên do có độ chắc, bền bỉ đặc biệt chống rò rỉ cực kì tốt (khi thi công cần dán gioăng kín vào giữa 2 mặt bích với 2 đầu ống dẫn).

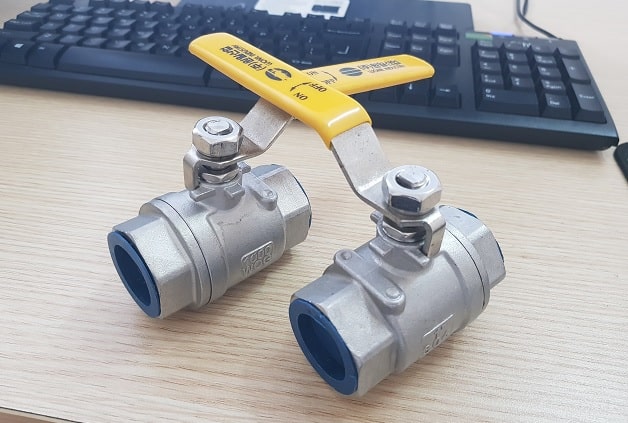

Van bi inox 2 cửa

Van bi inox 2 chiều là dạng van bi cao cấp nhất do được sản xuất từ chất liệu cao cấp, inox được xem là dòng vật liệu tốt nhất hiện nay, có nhiều ưu điểm vượt trội hơn so với gang, thép, đồng và cả nhựa, có thể ứng dụng cực kì đa dạng, đáp ứng nhiều yêu cầu khác nhau.

Tuy nhiên thì van bi inox 2 ngã có giá thành cao nhưng với những lợi ích to lớn mà chúng đem lại cho hệ thống cũng như độ bền bỉ, tuổi thọ cao thì thực sự lựa chọn sản phẩm này là một quyết định sáng suốt, đáng đồng tiền cho những hệ thống đòi hỏi độ bền bỉ, an toàn và hiệu quả cao.

Van bi gang 2 chiều

Van bi 2 ngã bằng gang được xem là một giải pháp tiết kiệm hiệu quả cho các hệ thống đường ống yêu cầu độ bền cao nhưng tiết kiệm chi phí đầu tư. Với giá thành rẻ, rẻ hơn nhiều lần so với inox, thép nhưng gang vẫn đảm bảo được độ cứng, bền, chịu áp suất lớn, chịu va đập, ít nứt vỡ, đặc biệt có thể chịu mài mòn, thường được sơn phủ Epoxy chịu oxi hóa.

Mặt khác gang cực kì an toàn, được kiểm định với nước sạch nên hiện nay van bi gang 2 chiều đang được sản xuất khá phổ biến và ứng dụng đa dạng trong hệ thống cấp thoát nước sạch, xử lý nước thải, hệ thống khí nén, hơi nóng,… kích cỡ ống dẫn từ DN50 đến DN300, sử dụng kiểu kết nối mặt bích có độ chắc chắn và kín khít cao.

Van bi thép 2 ngã

Van bi thép 2 ngã được ứng dụng phổ biến trong những hệ thống, môi trường lưu chất có nhiệt độ cao đặc biệt là khí nén, hơi nóng, khí gas,…Nhờ có khả năng chịu nhiệt độ cao cực kì tốt của thép, có thể lên tới 250-300 độ C với áp suất cao 16kgf/cm2, 25kgf/cm2.

Tuy nhiên thì van bi thép 2 chiều lại chống chịu oxi hóa, mài mòn khá kém, do thép có thể bị ăn mòn, ố màu khi tiếp xúc với môi trường có độ ẩm thấp cao hoặc lưu chất có tính ăn mòn như axit, kiềm, bazo,…

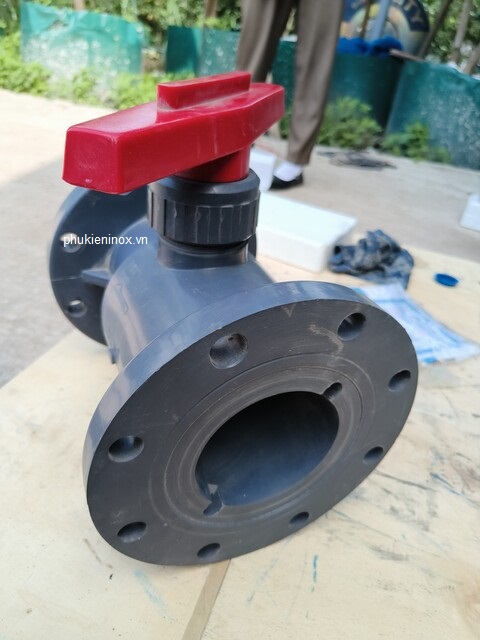

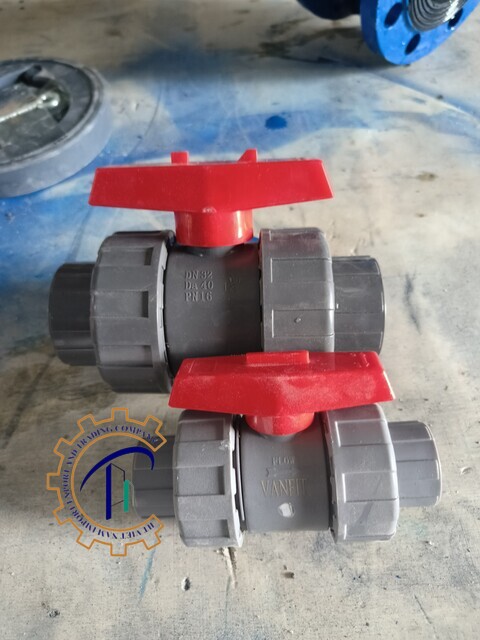

Van bi nhựa 2 ngã

Van bi nhựa 2 ngã được chế tạo từ các loại nhựa chuyên dụng và an toàn là PVC, UPVC, CVPC, HDPE,…là dòng van bi được ứng dụng rộng rãi không chỉ trong đường ống dân sinh cung cấp nước sạch, thoát nước mưa, nước thải,..mà còn cực kì được ưu thích trong các hệ thống dẫn truyền lưu chất có tính ăn mòn mạnh như hóa chất, axit, dung dịch kiềm, bazo,…

Bởi vì đặc tính của nhựa là không phản ứng hóa học với các axit, hóa chất, không bị mài mòn cũng như oxi hóa, có độ bền bỉ cực cao, tuổi thọ có thể lên tới 30 năm nếu như sử dụng ở điều kiện tiêu chuẩn.

Van bi 2 cửa tay gạt

Van bi tay gạt 2 ngã là dòng van sử dụng kiểu điều khiển bằng cơ năng có dạng tay gạt cực kì đơn giản và thông dụng nhất nhưng chất lượng làm việc cực kì tốt, nhanh chóng và chính xác cao.

Van bi 2 ngã điều khiển điện

Với việc kết hợp hoàn hảo giữa van bi cơ và bộ động cơ điện đem đến cho van bi 2 ngã điều khiển điện khả năng làm việc chính xác, nhanh chóng và đáp ứng được yêu cầu độ chính xác cao, điều khiển từ xa, tối ưu hóa được thời gian, công sức và chi phí, đảm bảo an toàn.

Van bi 2 ngã điều khiển khí nén

Van bi 2 ngã điều khiển khí nén sử dụng khí nén là nguyên liệu để kích hoạt hoạt động cho van bi, có phản hồi cực kì nhanh chóng chưa đầy 1s, độ chính xác gần như là tuyệt đối.

Chính vì thế sử dụng nhiều trong các hệ thống tự động hóa, đòi hỏi cao về an toàn, điều tiết lưu lượng chính xác, đóng mở tức thì khi có trục trặc.

Tìm hiểu ưu điểm và nhược điểm của van bi 2 ngã

Ưu điểm nổi bật của van bi 2 cửa

• Van bi 2 ngã có cấu tạo đơn giản, dễ dàng tháo lắp, vệ sinh bảo dưỡng nhanh chóng
• Thiết bị có khả năng điều chỉnh dòng chảy, kiểm soát áp suất lưu lượng cực kì chính xác
• Thiết kế tối ưu không gian, có thể lắp đặt với nhiều vị trí, khu vực
• Van bi 2 cửa được sản xuất từ nhiều chất liệu khác nhau có thể ứng dụng đa dạng nhiều môi trường lưu chất
• Sử dụng đa dạng kiểu kết nối giúp cho van bi 2 ngã thành công lắp đặt với nhiều dạng ống dẫn, đáp ứng được yêu cầu đơn giản, nhanh chóng, kín khít chống rò rỉ và thuận tiện cho việc tháo dỡ
• Van bi 2 ngã kết hợp với nhiều phương thức truyền động khác nhau cực kì linh hoạt, đáp ứng được yêu cầu sử dụng đa dạng nhất
• Tuổi thọ sử dụng cao
• Dễ dàng tiếp cận van bi 2 ngã trên thị trường, giá thành phù hợp

Hạn chế của van bi 2 ngã

• Do cấu trúc thiết kế bi van, khi sử dụng trong thời gian dài có thể ứ đọng 1 phần lưu chất gây ô nhiễm, cần được kiểm tra và vệ sinh bảo dưỡng theo đúng hướng dẫn
• Với những kích cỡ lớn, van bi 2 ngã có trọng lượng khá lớn nên cần được hỗ trợ từ những thiết bị, dụng cụ thi công chuyên dụng.

Sự khác nhau của van bi 2 ngã và van bi 3 ngã

Van bi 2 ngã là dòng van chỉ có 2 lỗ, 2 cửa là 1 đầu vào và 1 đầu ra lưu chất. Được sử dụng với chức năng đóng, mở hoặc điều tiết lưu chất trong đường ống từ đó điều chỉnh, kiểm soát lưu lượng, áp suất dòng chảy được ổn định, an toàn, đáp ứng yêu cầu sử dụng.

Van bi 3 ngã là dòng van có đến 3 lỗ, 3 cửa, với 1 cổng vào và 2 cổng ra lưu chất. Thường được lắp đặt tại các đường ống kết nối với nhiều ống dẫn, vị trí góc nối, để phân chia hoặc hòa trộn các thành phần theo tỉ lệ yêu cầu có độ chính xác nhất.
