Tiếp tục giới thiệu đến các bạn đọc về những dòng van 1 chiều được lắp đặt phổ biến trong các hệ thống đường ống, XNK HT xin được cung cấp những kiến thức hữu ích về van 1 chiều chữ Y trong bài viết dưới đây, cùng bớt chút thời gian tham khảo với chúng tôi nhé.

Thông tin về van 1 chiều chữ Y

Van 1 chiều chữ Y là một dòng van không quá xa lạ với nhiều người dùng và được biết đến với nhiều tên gọi khác nhau như:

Van một chiều chữ Y
Van chữ Y một chiều
Van chữ Y 1 chiều
Van 1 chiều Y

Van 1 chiều chữ Y (Y-shaped 1-way valve) là một thiết bị được lắp đặt rộng rãi trong nhiều ứng dụng hệ thống công nghiệp và dân dụng. Với thiết kế khá độc đáo dạng chữ Y quen thuộc nhưng đem tới nhiều công dụng bất ngờ.

Van điều chỉnh dòng chảy lưu chất dạng lỏng, khí và cả hơi đi theo 1 chiều hướng duy nhất và cố định, ngăn chặn hoàn toàn hiện tượng chảy ngược, giảm thấp nhất các tình trạng búa nước (thủy kích) có thể gây nguy hiểm cho các thiết bị lắp đặt trên hệ thống, tiêu biểu nhất là máy bơm, đồng hồ đo lưu lượng nước,…

Van 1 chiều chữ Y cũng tương tự như nhiều check valve thông thường khác, quá trình đóng mở đĩa van hoàn toàn dựa vào áp lực dòng chảy lưu chất, không cần sự can thiệp bất kỳ nào từ con người hay nguồn điện năng hoặc khí nén cấp bởi hệ thống. Chính vì thế có thể tiết kiệm tốt nhất chi phí vận hành, tối ưu thời gian và đặc biệt là đảm bảo hệ thống hoạt động an toàn, hiệu suất ổn định, giảm thấp nhất hiện tượng chập cháy nổ.

Van 1 chiều chữ Y được sản xuất từ những vật liệu bền nhất như inox, gang, thép, đồng và nhựa tạo kết cấu cứng chắc, chịu áp lực và nhiệt độ tốt, có thể sử dụng ổn định trong nhiều điều kiện môi trường và được ứng dụng rộng rãi tại các lĩnh vực như: cấp thoát nước, hệ thống bơm, PCCC, sản xuất trong các khu công nghiệp…

Hiện nay dòng van này đang có các kích cỡ dao động từ DN15 đến DN500 kết nối bằng kiểu nối ren hoặc lắp bích có sự tiện lợi cao, đảm bảo cho việc lắp đặt và tháo dỡ ở nhiều dạng ống dẫn một cách nhanh chóng và đơn giản nhất.

Có thể bạn đã biết: Ký hiệu van 1 chiều trong sơ đồ, bản vẽ kỹ thuật được thể hiện như sau:

ki-hieu-cua-van-mot-chieu

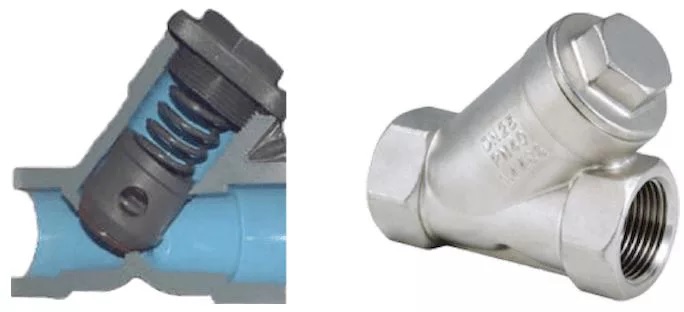

Cấu tạo của van 1 chiều chữ Y

Van 1 chiều chữ Y được cấu tạo như nào? Đây chắc hẳn là câu hỏi thắc mắc của đa số người sử dụng. Để giúp các bạn nắm rõ được các chi tiết cấu thành van và hỗ trợ tốt nhất cho việc vận hành và sửa chữa khi hư hỏng thì XNK HT xin được trình bày như sau:

Thân van (body)

Là toàn bộ phần bao bọc bên ngoài hay còn được gọi là vỏ van. Được đúc nguyên khối từ nhiều vật liệu khác nhau giúp chúng ứng dụng tốt trong nhiều điều kiện môi trường lưu chất. Bề mặt được gia công có ma sát thấp, bên trong đục rỗng để chứa đĩa van và tạo đường dẫn truyền lưu chất.

Mặt kết nối

Vị trí của mặt kết nối ở 2 đầu tiết diện ống, van 1 chiều chữ Y sử dụng 2 kiểu kết nối thông dụng nhất là nối ren và lắp bích sản xuất đạt tiêu chuẩn. Có thể ứng dụng với tất cả các dạng ống dẫn khác nhau.

Đĩa van

Được chế tạo dạng nêm bằng nhiều chất liệu khác nhau ở từng dạng van, được liên kết với phần đầu dưới của một lò xo và giữ cố định ở trong thân van, thiết kế để tiếp nhận toàn diện áp lực từ dòng chảy và tự động nâng lên – hạ xuống đóng mở đường ống.

Lò xo

Do tiếp xúc trực tiếp với lưu chất trong thời gian dài và các áp lực khi hoạt động nên lò xo thường sản xuất từ thép không gỉ hoặc inox để đảm bảo độ bền tốt nhất. Đây được xem là cánh tay đắc lực kết hợp với đĩa van để tạo quá trình hoạt động cho van 1 chiều chữ Y.

Nắp van

Là bộ phận đậy kín cho thân van một chiều chữ Y, có dạng mặt bích mù, được kết nối với thân van thông qua kiểu nối ren, lắp đặt trên phần nhánh rẽ có chứa lò xo cùng đĩa van. Đây cũng chính là nơi mà chúng ta sẽ tháo dỡ để vệ sinh và bảo dưỡng van nếu như xảy ra các trục trặc hoặc lỗi.

cau-tao-van-1-chieu-chu-y

Cách van 1 chiều chữ Y hoạt động

Nguyên lý hoạt động của van một chiều chữ Y phụ thuộc hoàn toàn vào áp lực dòng chảy lưu chất bên trong đường ống. Hay nói cách đơn giản và dễ hiểu hơn là lợi dụng lực đàn hồi của lò xo để tự đóng van với tốc độ nhanh và độ kín cao.

Khi khởi động hệ thống, máy bơm cấp nước,chất lỏng được di chuyển tới vị trí lắp đặt van, khi tập hợp đủ lưu lượng mang áp suất tiêu chuẩn phù hợp với thông số kỹ thuật của van sẽ tiến tới tác dụng trực tiếp với đĩa van và đẩy bộ phận này lên vị trí cao, lò xo bị ép sát với nắp van.

Khoảng trống được tạo ra giữa đĩa van với ghế van cho phép lưu chất được tự do di chuyển không bị cản trở bởi bất cứ yếu tố nào. Tùy thuộc vào áp lực lớn nhỏ mà khoảng trống sẽ được tạo ra tương ứng. Và đây chính là quá trình mở của van 1 chiều chữ Y.

Ngược lại thì khi tắt máy bơm, ngừng cấp nước cho hệ thống thì áp suất chất lỏng cũng bị mất đi, không thể chống giữ được đĩa van ở vị trí mở, bộ phận lò xo với sự đàn hồi lớn tự động bung ra và đẩy đĩa van đi xuống, đóng chặt vào ghế van, dòng chảy bị cắt ngang tại vị trí đĩa van. Lưu chất đã đi qua vị trí đĩa van không thể quay ngược trở lại làm xáo trộn môi trường đầu nguồn.

Tìm hiểu ứng dụng của van một chiều chữ Y

Với khả năng lưu thông lưu chất hiệu quả, đồng thời ngăn chặn thấp nhất hiện tượng búa nước có thể xảy ra gây hư hỏng thiết bị nên sản phẩm van một chiều chữ Y luôn được số đông đánh giá cao, lựa chọn ứng dụng cho nhiều công trình, dự án công nghiệp và cả dân dụng.

Có thể kể đến một số công trình tiêu biểu thường xuyên có sự góp mặt của van một chiều chữ Y được kể đến như:

Van 1 chiều chữ Y có mặt rộng rãi trong các hệ thống PCCC, hệ thống chiller
Hệ thống cấp thoát nước, tưới tiêu nông nghiệp
Hệ thống nuôi trồng thủy hải sản, trang trại chăn nuôi gia súc gia cầm
Hệ thống sản xuất trong các kho xưởng
Van 1 chiều chữ Y ứng dụng cho các hệ thống đường ống dẫn truyền lưu chất tại các khu công nghiệp lớn, nhà máy xí nghiệp,…
Lĩnh vực sản xuất và chế biến lương thực, thực phẩm

Các loại van 1 chiều chữ Y

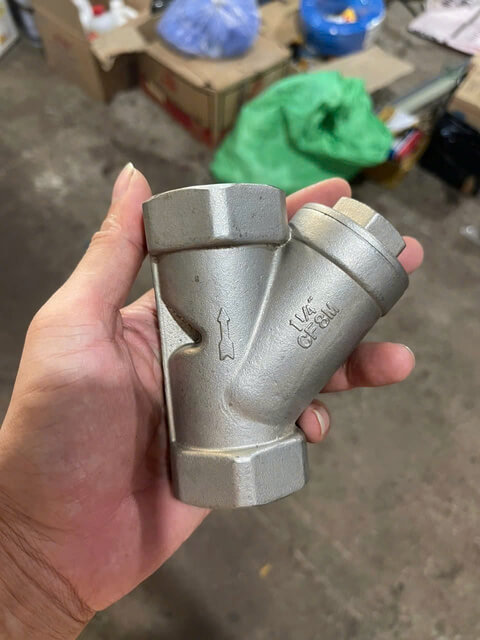

Van một chiều chữ Y inox

Van 1 chiều chữ Y inox là dòng van cao cấp nhất của dạng van 1 chiều chữ Y nói chung bởi chúng được sản xuất từ chất liệu inox, mệnh danh là vua của vật liệu cơ khí.

Không phải ngẫu nhiên mà dòng sản phẩm này có giá thành cao nhất nhưng vẫn được nhiều người sử dụng tin tưởng và ưa chuộng lắp đặt cho hệ thống của mình. Bởi chúng không chỉ có độ bền bỉ nhất, khả năng chống chịu áp lực và nhiệt độ tốt cùng với đó là tính thẩm mỹ cao, màu sắc bền vững với thời gian.

Điều đặc biệt là tính vệ sinh, an toàn cao nên van 1 chiều chữ Y inox chuyên dụng cho hệ thống thực phẩm, y tế, dược phẩm,..

Van 1 chiều chữ Y gang

Việc sử dụng chất liệu gang để sản xuất van 1 chiều chữ Y không chỉ đem đến một dòng sản phẩm có khả năng đáp ứng tốt các yêu cầu đa dạng của nhiều hệ thống thông dụng mà còn cực kì tối ưu hóa chi phí, bởi vì giá thành của gang rẻ hơn rất nhiều so với inox.

Mặt khác, để đảm bảo tính thẩm mỹ cho sản phẩm, nhà sản xuất còn bọc phủ toàn bộ bề mặt van chữ y một chiều gang đúc một lớp sơn Epoxy cao cấp có độ dày lớn và cực kì bóng mịn. Điều này còn giúp cho sản phẩm này nâng cấp khả năng chống oxi hóa, ăn mòn tốt hơn, chống bám dính nước, ngăn chặn sự thâm nhập tiêu cực từ môi trường từ đó kéo dài tuổi thọ sử dụng.

Van 1 chiều chữ Y thép

Vật liệu thép ấn tượng sâu trong lòng người sử dụng về khả năng chịu nhiệt độ cao và có độ bền bỉ không thua kém inox. Van một chiều chữ Y đúc bằng thép WCB được xem là một sản phẩm có khả năng hoạt động tốt trong các môi trường hệ thống có điều kiện khắc nghiệt tốt nhất.

Với khả năng hoạt động tự động nhờ áp lực lưu chất và tính năng ngăn chặn dòng chảy ngược thì van 1 chiều chữ Y thép carbon có thể lắp đặt được nhiều vị trí khác nhau trên đường ống. Thiết kế tối giản, không kèm theo bộ điều khiển nên ứng dụng cho nhiều không gian hệ thống có diện tích eo hẹp nhất. Thay thế con người kiểm soát và điều chỉnh áp suất, lưu lượng an toàn và ổn định.

Van chữ Y 1 chiều đồng

Van 1 chiều chữ Y đồng thau có tính thẩm mỹ cao nhờ sở hữu màu sắc vàng đặc trưng của đồng thau. Thiết kế van lại đơn giản, nhỏ gọn và trọng lượng nhẹ khiến cho việc lắp đặt nhanh chóng, không cần nhiều thiết bị cầu kì, ứng dụng tốt cho các hệ thống cấp dẫn chất lỏng thông dụng nhất, có áp suất và nhiệt độ không quá lớn.

Điểm mạnh của dòng sản phẩm này là giá thành rẻ, độ bền cao, có thể chịu được oxi hóa, mài mòn, hoạt động đa dạng trong môi trường có độ ẩm cao.

Van 1 chiều chữ Y nhựa

Van 1 chiều nhựa dạng chữ Y được sản xuất từ nhiều chất liệu nhựa khác nhau như PVC, UPVC, PP, HDPE,…Sự đa dạng về vật liệu cấu tạo không chỉ giúp sản phẩm này có thể làm việc trong nhiều môi trường lưu chất mà còn đáp ứng tốt được các yêu cầu sử dụng khác nhau cho người dùng.

Đặc biệt là tính chất chung của van một chiều chữ Y từ nhựa là không phản ứng hóa học với các chất có tính ăn mòn nhẹ như hóa chất loãng, axit, kiềm, bazo,…, chống oxi hóa, có độ bền cao, tuổi thọ lâu dài lên tới 10-15 năm, có thể lắp đặt thoải mái ngoài trời, tiếp xúc trực tiếp với nắng mưa thất thường.

Giá thành rẻ nhất và kích thước đa dạng là sự ghi điểm tốt nhất của chúng với người dùng, được sử dụng phổ biến trong các ứng dụng dân dụng và công nghiệp có nhiệt độ không quá 80 độ C.

Những ưu điểm nổi bật của van 1 chiều chữ Y

Hoạt động tự động, không cần sự can thiệp từ bên ngoài
Độ bền cao, kết cấu vững chắc
Cấu tạo đơn giản, không cầu kỳ, ít bộ phận dễ dàng vệ sinh, bảo dưỡng hoặc sửa chữa
Tối ưu hóa cao năng lượng, tiết kiệm thời gian và công sức cho người vận hành
Thiết kế van 1 chiều chữ Y thông minh có thể sử dụng cho nhiều vị trí đường ống trên cao, dưới ngầm, các khu vực chật hẹp
Có thể chịu nhiệt độ cao trong thời gian dài không biến dạng (trừ nhựa)
Có độ cứng cao, có thể chống chịu được áp lực lớn lên tới 25bar tương đương 25kg/cm2
Tuổi thọ sử dụng lâu dài
Giá thành rẻ hơn nhiều lần so với các dạng van 2 chiều khác cùng kích cỡ
Van 1 chiều chữ Y sản xuất kích thước đa dạng có thể ứng dụng cho mọi hệ thống đường ống lớn nhỏ
Chất liệu van cũng không kém phần đa dạng, cho phép chúng hoạt động tốt trong nhiều môi trường chất lỏng, khí hoặc hơi từ thông dụng tới khắc nghiệt như nước, hóa chất, dầu, kiềm, bazo, thực phẩm,…
